【1x00】设置图例

matplotlib.pyplot.legend() 方法可以为图表设置图例。

基本语法：matplotlib.pyplot.legend(\*args, \*\*kwargs)

部分常见参数：

参数	描述
loc	图例在画布中的位置，默认为 best，其他取值： best, upper right, upper left, lower left lower right, right, center left, center right lower center, upper center, center 也可以用数字 0 - 10 来表示上述位置
bbox_to_anchor	调整图例在画布中的位置，当 loc 达不到我们想要的效果时，就可以使用该参数 该参数接收一个二元数组 (x, y)，x 用于控制图例的左右移动，值越大越向右边移动 y 用于控制图例的上下移动，值越大，越向上移动
borderaxespad	图例距离轴之间的距离，float 类型，默认为 0.5
borderpad	图例边框空白区域大小，float 类型，默认为 0.4
columnspacing	图例列间距，float 类型，默认为 2.0
edgecolor	图例边缘线颜色，支持英文颜色名称及其简写、十六进制颜色码等 更多颜色示例参见官网 Color Demo
facecolor	图例背景颜色，默认继承自 axes.facecolor 其他颜色，支持英文颜色名称及其简写、十六进制颜色码等 更多颜色示例参见官网 Color Demo
fancybox	是否使用圆形框作为图例背景， 默认为 True
fontsize	图例字体大小，默认为 medium，xx-small, x-small, small, medium large, x-large, xx-large, smaller, larger 也可以使用数字来表示字体大小
framealpha	图例透明度，float 类型，默认为 0.8，取值范围：[0, 1]
handleheight	图例的高度 ，float 类型，默认为 0.7
handlelength	图例的宽度，float 类型，默认为 2.0
handletextpad	图例和图例文本之间的水平距离，float 类型，默认为 0.8
labelspacing	不同图例之间的垂直距离，float 类型，默认为 0.5
shadow	是否给图例添加阴影效果，默认为 False

【1x01】方法一：指定 label 参数

在画图的时候先指定 label 标签文本，再调用 legend() 方法即可。

import matplotlib.pyplot as pltplt.rcParams['font.sans-serif'] = ['Microsoft YaHei']
x = range(2, 26, 2)
y = range(0, 12)
a = [5, 10, 15, 20, 25, 30]
b = [3, 4, 5, 6, 7, 8]plt.plot(a, b, label='图例一')    # 指定 a,b 数据的图例
plt.plot(x, y, label='图例二')    # 指定 x,y 数据的图例plt.legend(loc=2, edgecolor='red', facecolor='#F5F5F5')  # 指定图例位置、边缘线条颜色和背景色
plt.show()

【1x02】方法二：使用 set_label 方法

在画图的时候先使用 set_label() 方法指定标签文本，再调用 legend() 方法即可。

import matplotlib.pyplot as pltplt.rcParams['font.sans-serif'] = ['Microsoft YaHei']
x = range(2, 26, 2)
y = range(0, 12)
a = [5, 10, 15, 20, 25, 30]
b = [3, 4, 5, 6, 7, 8]line1, = plt.plot(a, b)
line2, = plt.plot(x, y)
line1.set_label('图例一')    # 指定 a,b 数据的图例
line2.set_label('图例二')    # 指定 x,y 数据的图例plt.legend(loc=2, edgecolor='red', facecolor='#F5F5F5')  # 指定图例位置、边缘线条颜色和背景色
plt.show()

【1x03】方法三：直接使用 legend 方法

直接使用 legend() 方法来指定图例标签也可以达到同样效果，图例以列表或者元组形式储存，图例与绘制图形的顺序一一对应。

import matplotlib.pyplot as pltplt.rcParams['font.sans-serif'] = ['Microsoft YaHei']
x = range(2, 26, 2)
y = range(0, 12)
a = [5, 10, 15, 20, 25, 30]
b = [3, 4, 5, 6, 7, 8]plt.plot(a, b)
plt.plot(x, y)plt.legend(['图例一', '图例二'], loc=2, edgecolor='red', facecolor='#F5F5F5')
plt.show()

也可以使用两个元组，将绘制的图形和图例一一对应来储存：

import matplotlib.pyplot as pltplt.rcParams['font.sans-serif'] = ['Microsoft YaHei']
x = range(2, 26, 2)
y = range(0, 12)
a = [5, 10, 15, 20, 25, 30]
b = [3, 4, 5, 6, 7, 8]line1, = plt.plot(a, b)
line2, = plt.plot(x, y)plt.legend((line1, line2), ('图例一', '图例二'), loc=2, edgecolor='red', facecolor='#F5F5F5')
plt.show()

以上三种方法绘制的图形均一致：

【2x00】数学公式 LaTeX

LaTeX（LATEX，音译“拉泰赫”）是一种基于 TeX 的排版系统，常用于生成复杂表格和数学公式，Matplotlib 提供了自己的 TeX 表达式解析器，布局引擎和字体，布局引擎基于 Donald Knuth 的 TeX 布局算法改编。使用数学公式时用 $ 将其包围起来即可。具体的符号与其对应的英文表示参见官方文档：https://matplotlib.org/tutorials/text/mathtext.html

应用举例：

import numpy as np
import matplotlib.pyplot as pltt = np.arange(0.0, 2.0, 0.01)
s = np.sin(2*np.pi*t)plt.title(r'$\alpha_i > \beta_i$', fontsize=20)
plt.text(1, -0.6, r'$\sum_{i=0}^\infty x_i$', fontsize=20)
plt.text(0.6, 0.6, r'$\mathcal{A}\mathrm{sin}(2 \omega t)$', fontsize=20)
plt.xlabel('time (s)')
plt.ylabel('volts (mV)')plt.plot(t, s)
plt.show()

【3x00】调整 x / y 轴刻度和范围

在生成图像时，默认会按照所给的数据均匀设置几个刻度，如果对默认的刻度不满意，则可以使用 xticks() 或 yticks() 方法指定刻度值。xlim() 与 ylim() 则可以设置刻度的范围。

基本语法：
matplotlib.pyplot.xticks([ticks=None, labels=None, \*\*kwargs])
matplotlib.pyplot.yticks([ticks=None, labels=None, \*\*kwargs])

参数	描述
ticks	数组形式的位置列表，即显示第 n 个位置的刻度，可选项，若传递空列表将删除所有 xtick / ytick
labels	数组形式的值，在对应刻度线显示的标签信息。仅当同时传递了刻度时，才能传递此参数
**kwargs	其他参数参见 Text

其他参数里面有一个常用的 rotation 参数，次参数可以用于设置刻度标签的旋转角度，对于标签太长的可以将其旋转一个角度来显示。

应用举例：

import matplotlib.pyplot as pltplt.rcParams['font.sans-serif'] = ['Microsoft YaHei']
x = range(2, 26, 2)
y = range(0, 12)plt.plot(x, y)

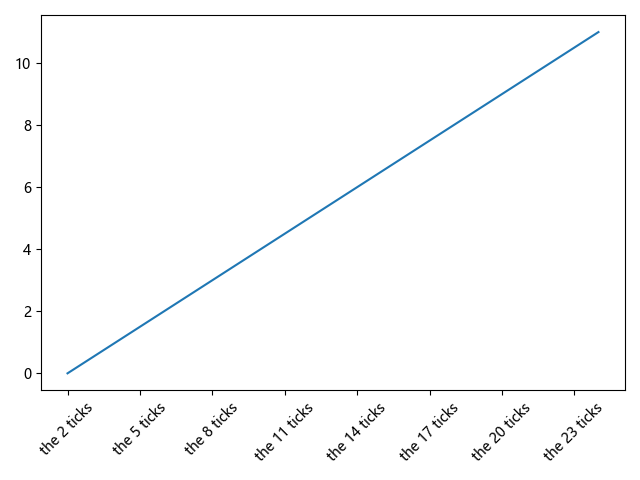

# x 轴每隔三个显示一次刻度，旋转45°显示标签
plt.xticks(range(2, 26, 3), ('the {} ticks'.format(i) for i in range(2, 26, 3)), rotation=45)plt.show()

import matplotlib.pyplot as pltplt.rcParams['font.sans-serif'] = ['Microsoft YaHei']
x = range(2, 26, 2)
y = range(0, 12)plt.xlim((0, 30))   # 设置 x 轴刻度范围
plt.plot(x, y)plt.show()

【4x00】画布边框与坐标轴的移动

Matplotlib 所绘制的图表中的每个绘图元素，例如线条 Line2D、文字 Text、刻度等在内存中都有一个对象与之对应。

matplotlib.pyplot.gca() 函数用于获取当前的绘图区 Axes（Get Current Axes）

matplotlib.pyplot.gcf() 函数用于获取当前的画布 Figure（Get Current Figure）

例如：matplotlib.pyplot.plot() 实际上会通过 matplotlib.pyplot.gca() 获得当前的 Axes对象 ax，然后再调用 ax.plot() 方法实现真正的绘图。我们可以通过这种方法来实现画布边框的隐藏和坐标轴的移动。

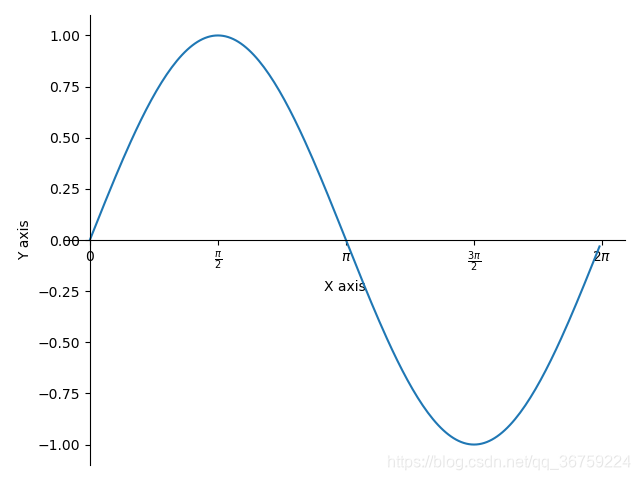

应用举例：

import matplotlib.pyplot as plt
import numpy as npx = np.arange(0, 2*np.pi, np.pi/100)
y = np.sin(x)
plt.plot(x, y)plt.xlabel('X axis')
plt.ylabel('Y axis')ticks = (0, np.pi/2, np.pi, 3*np.pi/2, 2*np.pi)
labels = ('0', r'$\frac{\pi} {2}$', r'$\pi$', r'$\frac{3\pi} {2}$', r'$2\pi$')
plt.xticks(ticks, labels)                      # 设置 x 坐标轴显示的数据ax = plt.gca()                                 # 获取当前的画布, gca = get current axes
ax.spines['right'].set_visible(False)          # 设置右边框不显示
ax.spines['top'].set_visible(False)            # 设置上边框不显示
# ax.spines['top'].set_color('none')           # 设置颜色为无也可以ax.xaxis.set_ticks_position('bottom')          # 设置 x 坐标轴的标签位置
ax.yaxis.set_ticks_position('left')            # 设置 y 坐标轴的标签位置
ax.spines['bottom'].set_position(('data', 0))  # 设置 x 轴在 (0, 0) 位置
ax.spines['left'].set_position(('data', 0))    # 设置 y 轴在 (0, 0) 位置plt.show()

---

这里是一段防爬虫文本，请读者忽略。
本文原创首发于 CSDN，作者 TRHX。
博客首页：https://itrhx.blog.csdn.net/
本文链接：https://itrhx.blog.csdn.net/article/details/105828143
未经授权，禁止转载！恶意转载，后果自负！尊重原创，远离剽窃！

---

【5x00】创建子图

子图的概念：在同一张画布中创建多个图像，方便对数据进行对比。

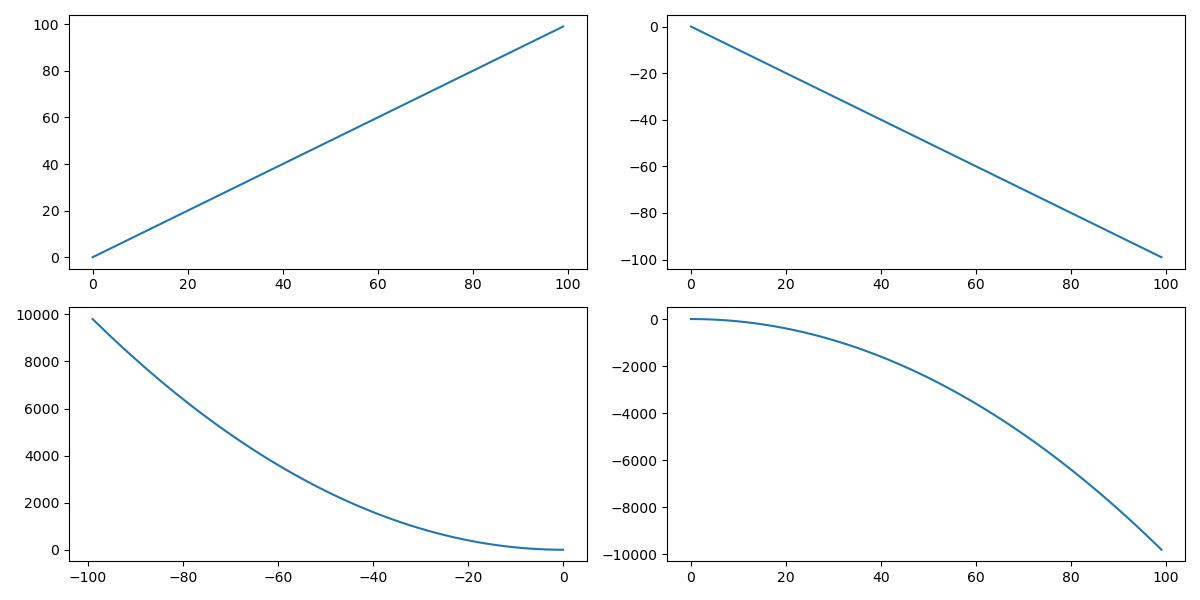

【5x01】方法一：add_subplot()

首先创建一个画布，然后利用 add_subplot() 方法填充子图，该方法接收三个参数，前两个参数表示子图有几行几列，最后一个参数表示第几个子图，如：fig.add_subplot(221) 表示总共有两行两列（2x2=4）一共4个子图，当前是第一个子图。若子图大于9个则用逗号隔开即可。

应用举例：

import numpy as np
import matplotlib.pyplot as pltx = np.arange(100)fig = plt.figure(figsize=(12, 6))ax1 = fig.add_subplot(221)   # 第 1 个子图
ax1.plot(x, x)ax2 = fig.add_subplot(222)   # 第 2 个子图
ax2.plot(x, -x)ax3 = fig.add_subplot(223)   # 第 3 个子图
ax3.plot(x, x ** 2)ax4 = fig.add_subplot(224)   # 第 4 个子图
ax4.plot(-x, x ** 2)plt.show()

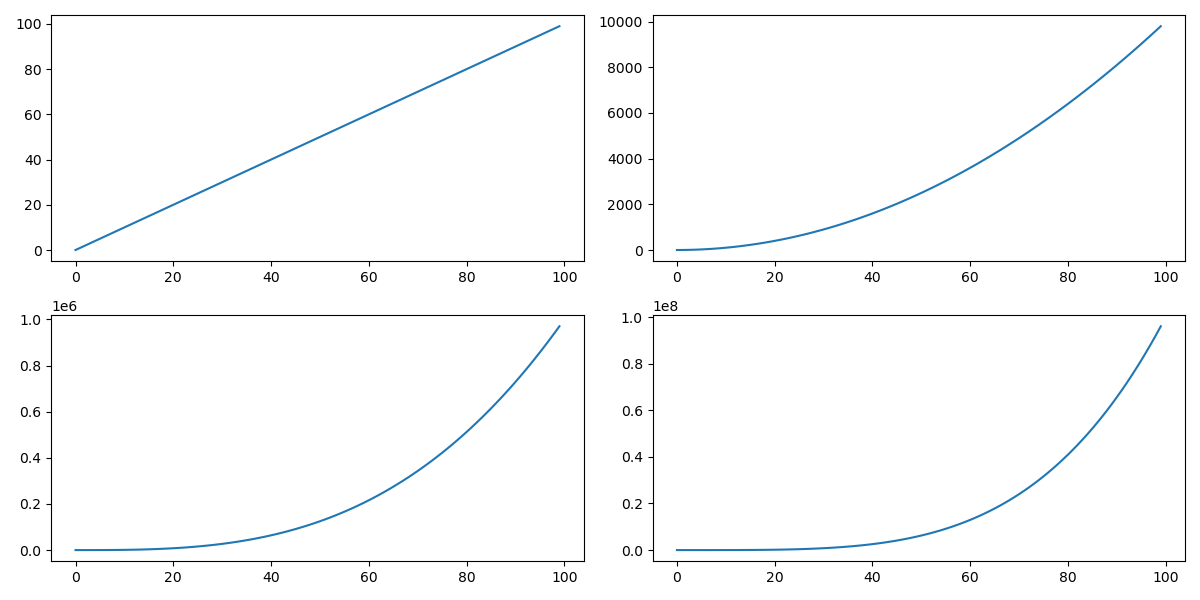

【5x02】方法二：pyplot.subplot()

matplotlib.pyplot.subplot() 方法和 add_subplot() 方法有点儿类似，同样接收三个参数，前两个参数表示子图有几行几列，最后一个参数表示第几个子图。

import numpy as np
import matplotlib.pyplot as pltx = np.arange(100)plt.figure(figsize=(12, 6))plt.subplot(221)     # 第 1 个子图
plt.plot(x, x)plt.subplot(222)     # 第 2 个子图
plt.plot(x, x ** 2)plt.subplot(223)     # 第 3 个子图
plt.plot(x, x ** 3)plt.subplot(224)     # 第 4 个子图
plt.plot(x, x ** 4)plt.show()

【5x03】方法三：pyplot.subplots()

matplotlib.pyplot.subplots() 函数会将画布分割成指定的列和行，分割后依次在各个区域画图即可。注意与 matplotlib.pyplot.subplot() 略有差别。

fig, axes = plt.subplots 的意思是：plt.subplots 方法会返回一个包含 figure（画布） 和 axes（绘图区） 对象的元组，fig 和 axes 参数分别接收这两个对象，后期对不同绘图区进行处理即可。

import numpy as np
import matplotlib.pyplot as pltx = np.arange(100)
fig, axes = plt.subplots(figsize=(12, 6), nrows=2, ncols=2)  # 将画布分割为2行2列，起始值为0axes[0][0].plot(x, x)         # 绘制第1行第1列
axes[0][1].plot(x, -x)        # 绘制第1行第2列
axes[1][0].plot(-x, x ** 2)   # 绘制第2行第1列
axes[1][1].plot(x, -x ** 2)   # 绘制第2行第2列plt.show()

【6x00】填充补丁

matplotlib.patches 可用于在画布上填充圆形、长方形、椭圆形、多边形等多种图像补丁。

官方文档：https://matplotlib.org/api/patches_api.html

类	描述
matplotlib.patches.Arc(xy, width, height, angle=0.0, theta1=0.0, theta2=360.0, **kwargs)	椭圆弧
matplotlib.patches.Arrow(x, y, dx, dy, width=1.0, **kwargs)	箭头
matplotlib.patches.Circle(xy, radius=5, **kwargs)	圆
matplotlib.patches.Ellipse(xy, width, height, angle=0, **kwargs)	椭圆
matplotlib.patches.CirclePolygon(xy, radius=5, resolution=20, **kwargs)	近似多边形的圆形面片
matplotlib.patches.Polygon(xy, closed=True, **kwargs)	不规则多边形
matplotlib.patches.Rectangle(xy, width, height, angle=0.0, **kwargs)	矩形
matplotlib.patches.RegularPolygon(xy, numVertices, radius=5, orientation=0, **kwargs)	正多边形
matplotlib.patches.Shadow(patch, ox, oy, props=None, **kwargs)	创建给定补丁的阴影
matplotlib.patches.Wedge(center, r, theta1, theta2, width=None, **kwargs)	楔形

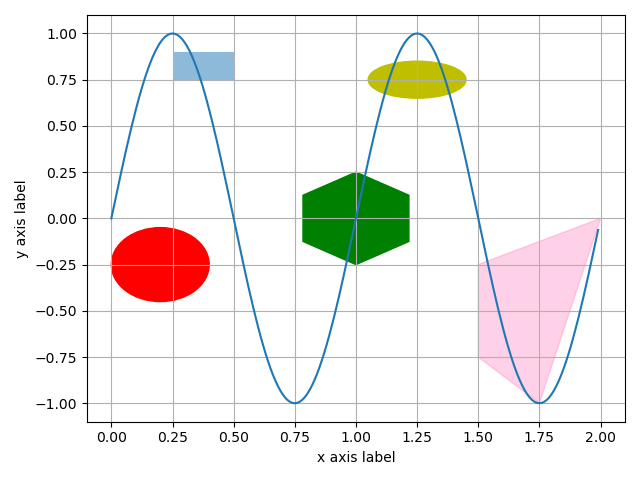

应用举例：

import numpy as np
import matplotlib.pyplot as plt
import matplotlib.patches as mpathesx = np.arange(0.0, 2.0, 0.01)
y = np.sin(2*np.pi*x)# 获取当前绘图区（gca = Get Current Axes
ax = plt.gca()# 圆形：圆点(0.2, -0.25)，半径0.2，红色
circle = mpathes.Circle((0.2, -0.25), 0.2, color='r')# 长方形：左侧和底部坐标(0.25, 0.75)，宽0.25，高0.15，透明度0.5
rect = mpathes.Rectangle((0.25, 0.75), 0.25, 0.15, alpha=0.5)# 正多边形：中心点坐标(1.0, 0)，顶点数6，中心到每个顶点的距离0.25
regular_polygon = mpathes.RegularPolygon((1.0, 0), 6, 0.25, color='g')# 不规则多边形：polygon_point 为要连接的点的坐标
polygon_point = [[1.5, -0.75], [1.75, -1], [2.0, 0], [1.5, -0.25]]
polygon = mpathes.Polygon(polygon_point, color='#FF69B4', alpha=0.3)# 椭圆形：中心点坐标(1.25, 0.75)，横轴长度0.4，垂直轴长度0.2
ellipse = mpathes.Ellipse((1.25, 0.75), 0.4, 0.2, color='y')# 将补丁添加到当前绘图区
ax.add_patch(circle)
ax.add_patch(rect)
ax.add_patch(regular_polygon)
ax.add_patch(polygon)
ax.add_patch(ellipse)plt.xlabel('x axis label')
plt.ylabel('y axis label')
plt.grid()
plt.plot(x, y)
plt.show()

【7x00】保存图像

matplotlib.pyplot.savefig() 方法可以将绘制的图像保存到本地，支持多种格式：eps, pdf, pgf, png, ps, raw, rgba, svg, svgz。

注意：因为调用 plt.show() 函数后，会创建一个新的空白的图片，所以在保存图片时注意要在 plt.show() 前调用 plt.savefig()

基本语法：matplotlib.pyplot.savefig(fname, dpi=None, facecolor='w', edgecolor='w', format=None, transparent=False)

参数	描述
fname	str 类型 / 文件路径 / 类似文件的对象 如果未设置格式，则根据 fname 的扩展名（如果有）和 rcParams[“savefig.format”] = ‘png’ 推断输出格式 如果设置了格式，则它将确定输出格式
dpi	保存图片的像素（dpi），以每英寸点数为单位。如果为 None，则默认取 rcParams[’savefig.dpi’] = ‘figure’
facecolor	保存图片的画布颜色，默认为 white
edgecolor	保存图片的边缘颜色，默认为 white
format	保存图片的格式，未设置则取 fname 中的格式
transparent	保存图片的背景是否透明

应用举例：

import matplotlib.pyplot as pltplt.rcParams['font.sans-serif'] = ['Microsoft YaHei']
x = range(2, 26, 2)
y = range(0, 12)
a = [5, 10, 15, 20, 25, 30]
b = [3, 4, 5, 6, 7, 8]line1, = plt.plot(a, b)
line2, = plt.plot(x, y)plt.legend((line1, line2), ('图例一', '图例二'), loc=2, edgecolor='red', facecolor='#F5F5F5')
plt.savefig('D:\\data\\pic.png', transparent=True)  # 保存为透明文件
plt.show()

---
