现实地形导入UE4全流程

制作地形方法很多，今天给大家分享一种原创野套路。此方法特点是将现实中的地形于UE4中呈现，而不是手动绘制地形。首先从地理空间数据云获得指定区域的地理数据，然后使用GlobalMapper更准确选出区域并把数据转换成WorldMachine可识别的格式，通过WorldMachine生成准确地形，最后导入UE4修改细节并添加材质。

1. 获得DEM数据

通过政府网站获得准确的地形高程数据，世界任意位置可以通过www.usgs.gov 获取相关数据。但是国内项目基本只需要中国的地理数据，所以推荐地理空间数据云（www.gscloud.cn）获得国内任意位置的DEM高程数据（USGS同样可以获得国内的DEM数据但是精度不高）。

打开网页之后可以选择很多种搜索资源的方式，此处推荐高级检索，较为直观。

进入高级检索选择数据集类型------GDEMV2 30M

位置选择方式有几种，选择适合你的方式。此处使用地图选择，框选出吉林长白山的区域并点击搜索。左侧显示的列表是此区域所占的数据格。因为数据格是经纬度0.5 * 0.5 的格子，我们框选的区域恰恰在横向竖向分别跨了两个格子。所以我们需要下载四个文件。

2. 选取指定区域并转换格式

可以下载GlobalMapper读取下载好的DEM数据，并截取我们想要的区域，切转换成World Machine可以识别的文件格式。此处使用的是GlobalMapper 10.0(链接：http://pan.baidu.com/s/1eRXSnOA 密码：jrf4)。
打开此软件，将之前下载的dem数据解压，并且把名字后缀为dem的文件依次拖入GlobalMapper，并选择Yes to all

四张图拼合之后的中心区域便是我们之前选择的长白山

左上角点击File选择导出elevation，并且格式选择HF2/HFZ

选项卡中第三个分页导出边界范围选择draw a box

按住SHIFT左键拖拽选择指定区域可以拉出长宽1:1的区域。

点击确定之后选择导出位置。然后把此文件拖进GlobalMapper，点击Tools---Configure，修改显示单位

然后打开control center，点击选择最后导出的hfz文件，之后点击左下角选择Metadata，显示该区域的数据，三个数据需要记下来。面积，最低海拔高度，最高海拔高度。

3. World Machine(以下简称WM）地形处理

下载安装WM （链接：http://pan.baidu.com/s/1i5e7J8p 密码：5wo7）

打开WM, 选择项目设置，地形的宽和高是之前面积开根号 √7482 ≈ 86.499 ，右侧分辨率可以给1024作为预览的分辨率。分辨率越高构建速度越慢精度越高。

第三个选项页的最大高度给一个512的倍数（由于单位换算，导入UE4时，Z轴缩放100倍相当于512米，此处给512倍数方便后续操作）并且高于之前测出的高度2743.145m。于是此处给3072。

面板中添加file input节点

双击节点加载 .hfz文件，并且修改宽高与上面一致，下面的elevation调整与实际相同（最低海拔和最高海拔）

为了梳理流程，此处不进行复杂的修改和雕琢。直接连接一个Basic Coverage

双击进入，给R G B三种颜色表示三种不同区域，调整一下HEIGHT CUTOFF和SLOPE CUTOFF到你满意的效果。

将输出的RGB通道拆成单独通道的灰度图

连接heightmap output输出灰度图

最终地形后面需要连接一个height output输出高度图用于UE4中生成地形

同样还需要连接一个法线转换节点，并且连接bitmap output输出这个法线图

最终连接图如下

导出之前需要进行最终构建，所以进入项目设置把分辨率调成UE4支持的最大精度（UE4建议如下）

项目设置面板，修改分辨率8129*8129，下面勾选conserve memory,内存大的也可以不勾选。具体区别先不详解。

点击构建

（如果内存够大，可以修改项目设置中第二个分页，然后选择最后面绿色的Tiled build）

因为没有添加过多新节点，所以计算构建时间较短。计算结束后。分别选择不同输出节点选择输出路径和文件名。先选择格式，然后添加路径，最后选择write output to disk。注意高度图格式RAW16!

BITMAP导出格式为PNG 8 bit

单通道灰度图导出PNG格式

4. 导入UE4制作地形

首先新建一个地图，然后创建一个初始材质，不用太细节。贴图细分由landscape coord控制，数值越大，细分越少。Landscape blend细节面板中添加三层，分别给不同的名字。

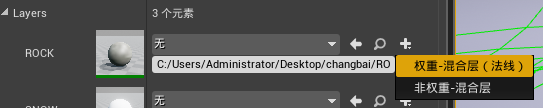

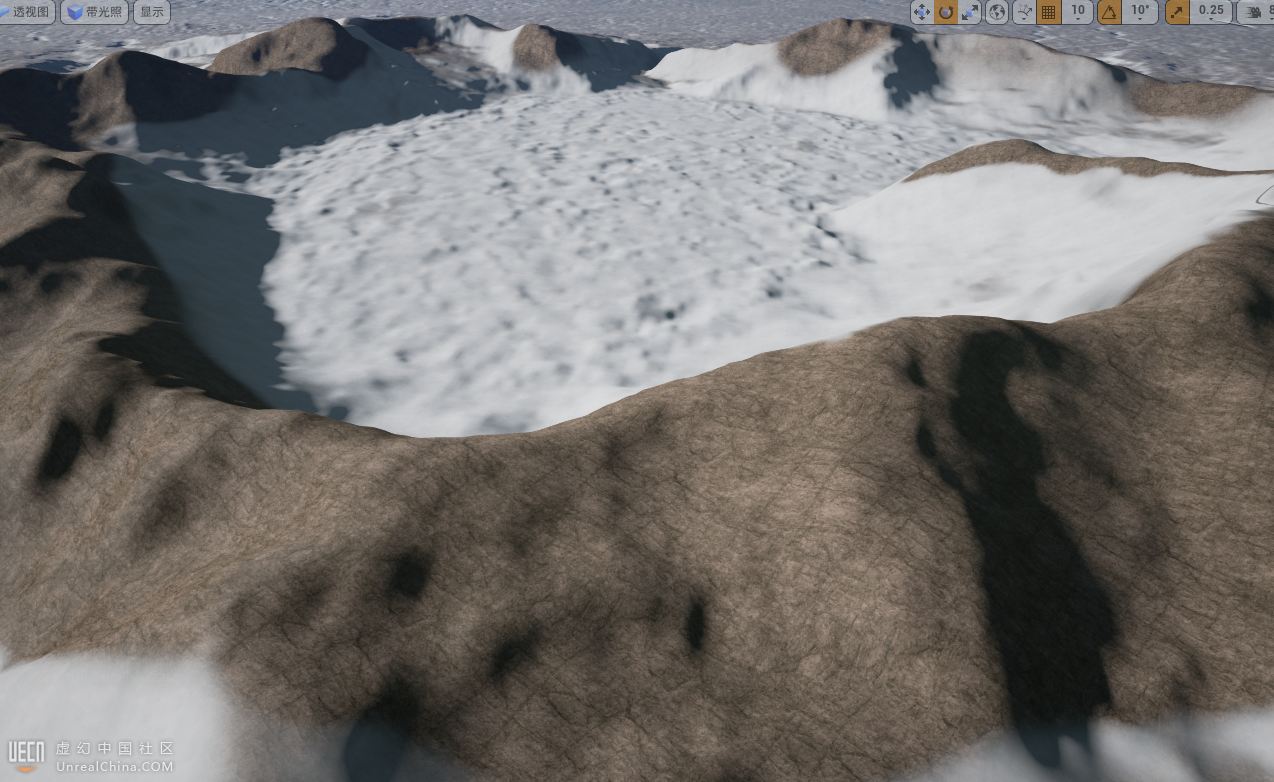

创建地形，从文件导入，文件选择raw16格式的Heightmap，材质连接刚刚创建的材质。Layers右侧点击+加号选择第一个权重，并且连接不同的对应的灰度图。Scale这里 X和Y值是我们实际的尺寸86499 / 8129 * 100 = 1064， Z值是之前WM输入的最大高度3072 / 512 * 100 = 600，最下面的alpha type选择 layered。
