实例分割

实例分割（instance segmentation）的难点在于：
需要同时检测出目标的位置并且对目标进行分割，所以这就需要融合目标检测（框出目标的位置）以及语义分割（对像素进行分类，分割出目标）方法。

实例分割–Mask R-CNN

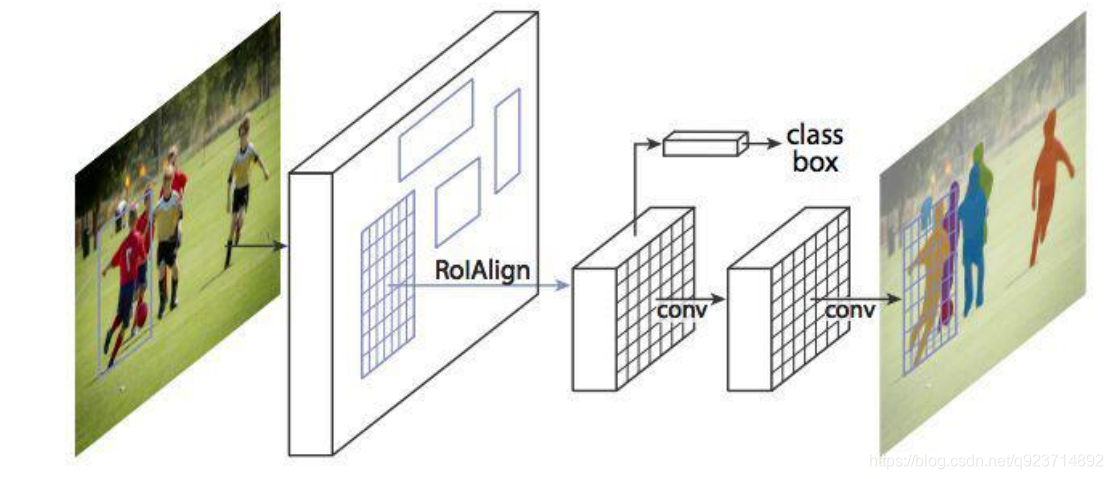

Mask R-CNN可算作是Faster R-CNN的升级版。
Faster R-CNN广泛用于对象检测。对于给定图像，它会给图中每个对象加上类别标签与边界框坐标。 Mask R-CNN框架是以Faster R-CNN为基础而架构的。因此，针对给定图像， Mask R-CNN不仅会给每个对象添加类标签与边界框坐标，还会返回其对象掩膜。
在这里插入图片描述

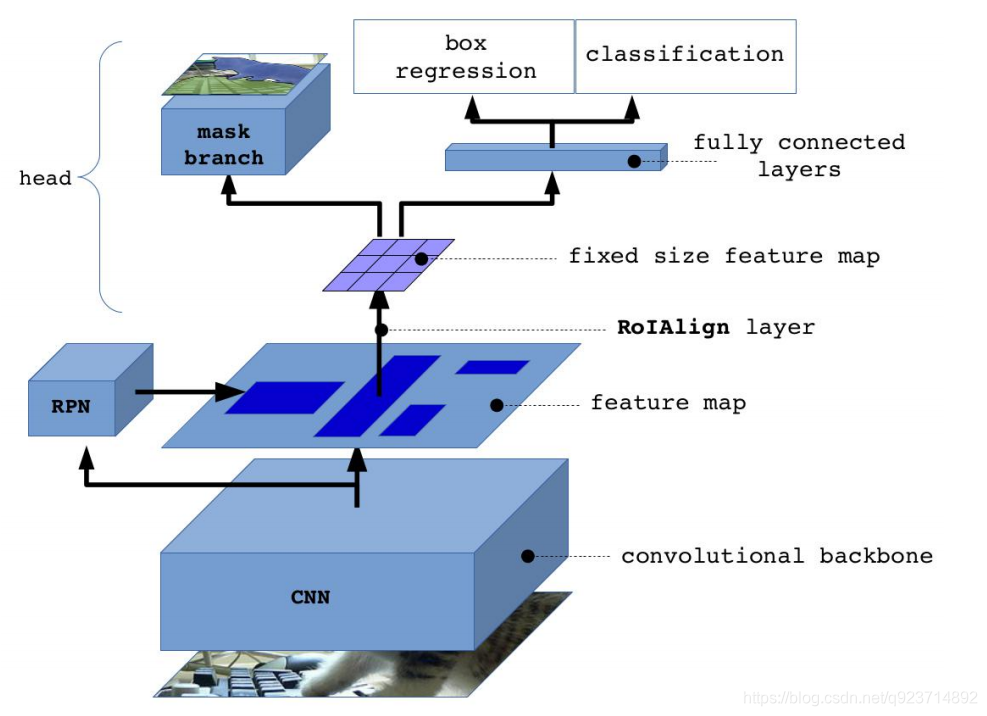

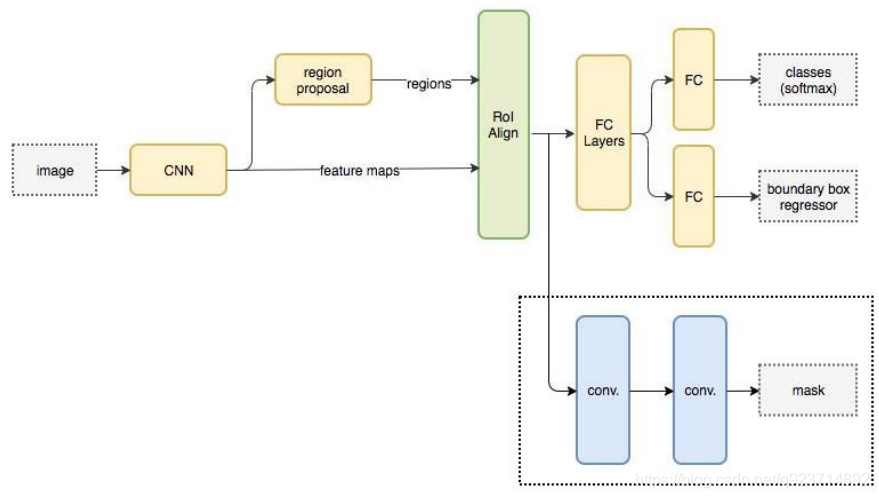

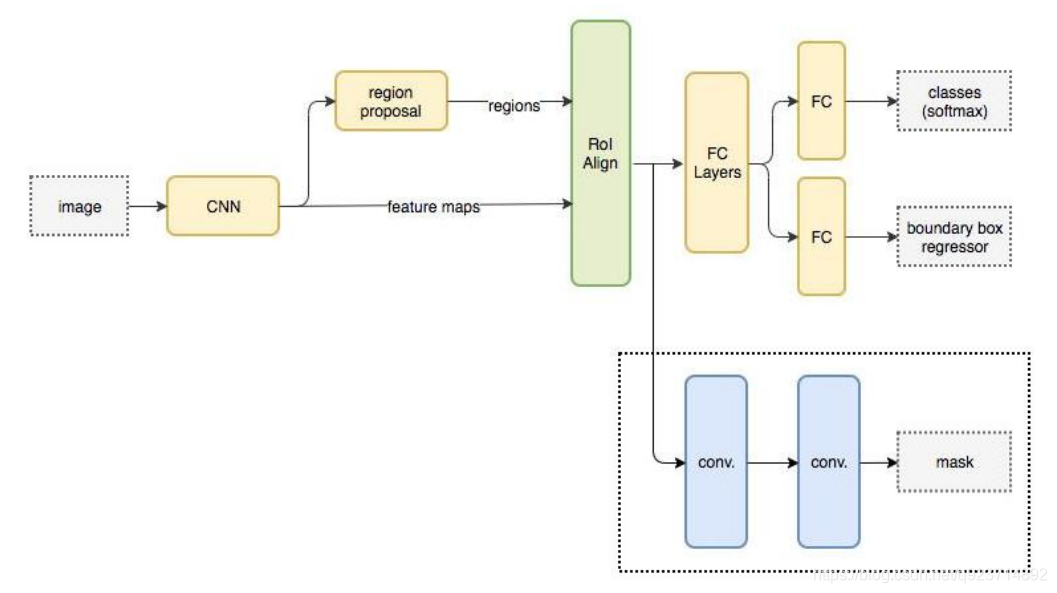

Mask R-CNN的抽象架构：

在这里插入图片描述
Mask R-CNN在进行目标检测的同时进行实例分割，取得了出色的效果

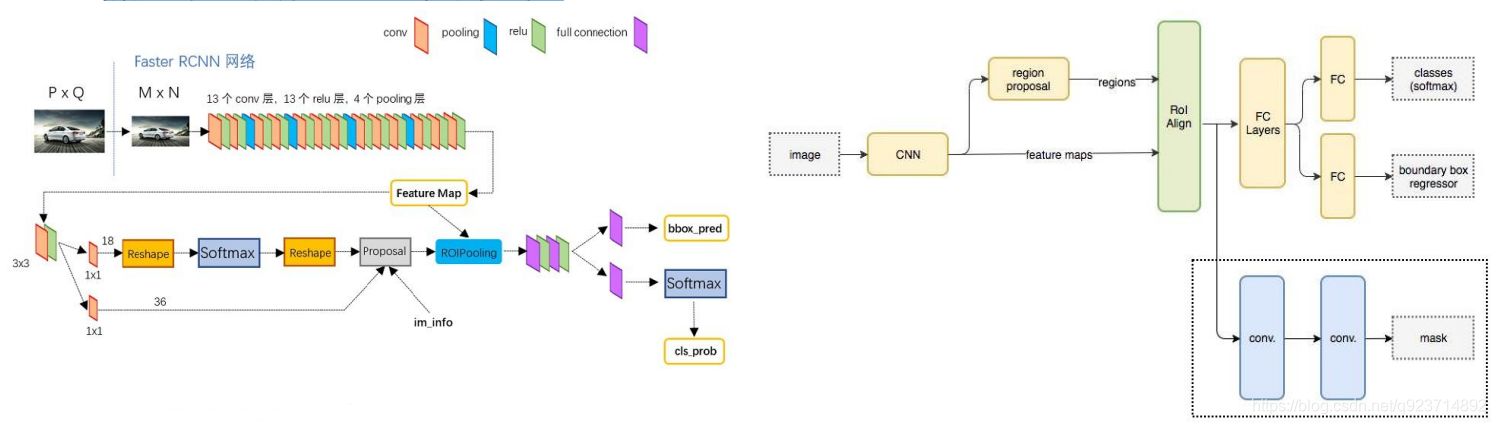

Faster R-CNN与 Mask R-CNN

Mask-RCNN 大体框架还是 Faster-RCNN 的框架，可以说在基础特征网络之后又加入了全连接的分割子网，由原来的两个任务（分类+回归）变为了三个任务（分类+回归+分割）。Mask R-CNN 是一个两阶段的框架，第一个阶段扫描图像并生成提议（proposals，即有可能包含一个目标的区域），第二阶段分类提议并生成边界框和掩码。
在这里插入图片描述
与Faster RCNN的区别：
1）使用ResNet网络
2）将 Roi Pooling 层替换成了 RoiAlign；
3）添加并列的 Mask 层；
4）引入FPN

Mask R-CNN流程

在这里插入图片描述
Mask R-CNN 流程：

输入一幅你想处理的图片，然后进行对应的预处理操作，获得预处理后的图片；
将其输入到一个预训练好的神经网络中（ResNet等）获得对应的feature map；
对这个feature map中的每一点设定预定个的ROI，从而获得多个候选ROI；
将这些候选的ROI送入RPN网络进行二值分类（positive或negative）和BB回归，过滤掉一部分候选的ROI（截止到目前，Mask和Faster完全相同）；
对这些剩下的ROI进行ROIAlign操作（ROIAlign为Mask R-CNN创新点1，比ROIPooling有长足进步）；
最后，对这些ROI进行分类（N类别分类）、BB回归和MASK生成（在每一个ROI里面进行FCN操作）（引入FCN生成Mask是创新点2，使得此网络可以进行分割型任务）。

• backbone：Mask-RCNN使用 Resnet101作为主干特征提取网络，对应着图像中的CNN部分。（当然也可以使用别的CNN网络）
• 在进行特征提取后，利用长宽压缩了两次、三次、四次、五次的特征层来进行特征金字塔结构的构造。
在这里插入图片描述

Mask R-CNN：Resnet101

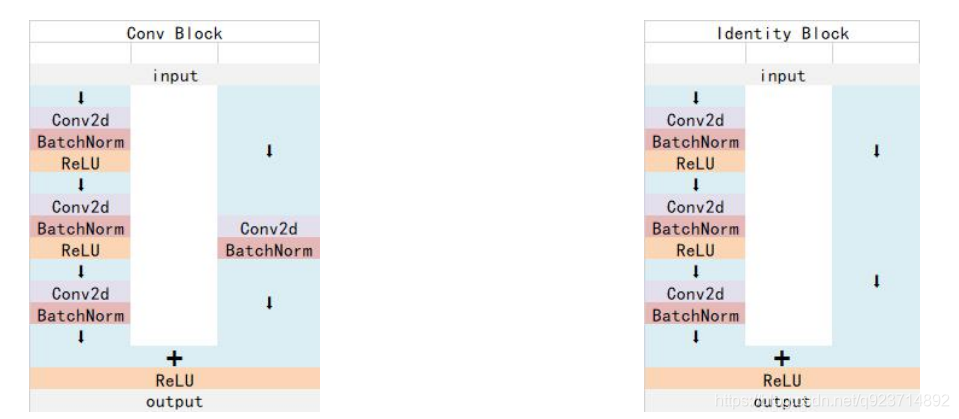

1.Resnet 中 Conv Block和Identity Block的结构：
其中Conv Block输入和输出的维度是不一样的，所以不能连续串联，它的作用是改变网络的维度； Identity Block输入维度和输出维度相同，可以串联，用于加深网络
在这里插入图片描述

特征金字塔-Feature Pyramid Networks（FPN）

• 目标检测任务和语义分割任务里面常常需要检测小目标。但是当小目标比较小时，可能在原图里面只有几十个像素点。
• 对于深度卷积网络，从一个特征层卷积到另一个特征层，无论步长是1还是2还是更多，卷积核都要遍布整个图片进行卷积，大的目标所占的像素点比小目标多，所以大的目标被经过卷积核的次数远比小的目标多，所以在下一个特征层里，会更多的反应大目标的特点。
• 特别是在步长大于等于2的情况下，大目标的特点更容易得到保留，小目标的特征点容易被跳过。
• 因此，经过很多层的卷积之后，小目标的特点会越来越少。
在这里插入图片描述

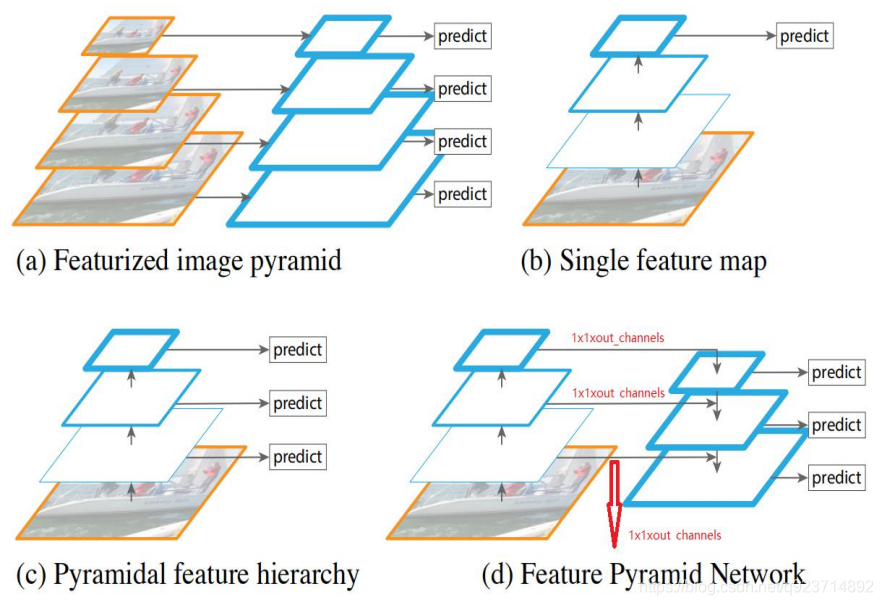

特征图(feature map)用蓝色轮廓表示，较粗的轮廓表示语义上更强的特征图。
a. 使用图像金字塔构建特征金字塔。特征是根据每个不同大小比例的图像独立计算的，每计算一次特征都需要resize一下图片大小，耗时，速度很慢。
b. 检测系统都在采用的为了更快地检测而使用的单尺度特征检测。
c. 由卷积计算的金字塔特征层次来进行目标位置预测,但底层feature map特征表达能力不足。
d. 特征金字塔网络(FPN)和b,c一样快，但更准确。

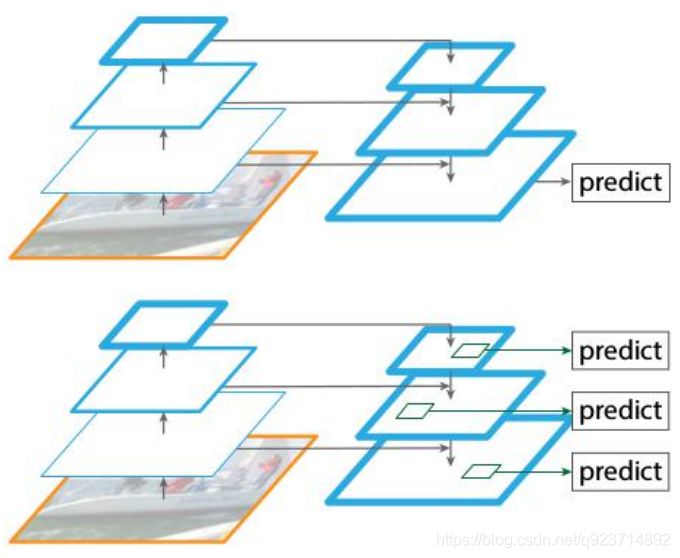

FPN的提出是为了实现更好的feature maps融合，一般的网络都是直接使用最后一层的feature maps，虽然最后一层的 feature maps 语义强，但是位置和分辨率都比较低，容易检测不到比较小的物体。FPN的功能就是融合了底层到高层的feature maps ，从而充分的利用了提取到的各个阶段的特征（ResNet中的C2-C5）。
在这里插入图片描述

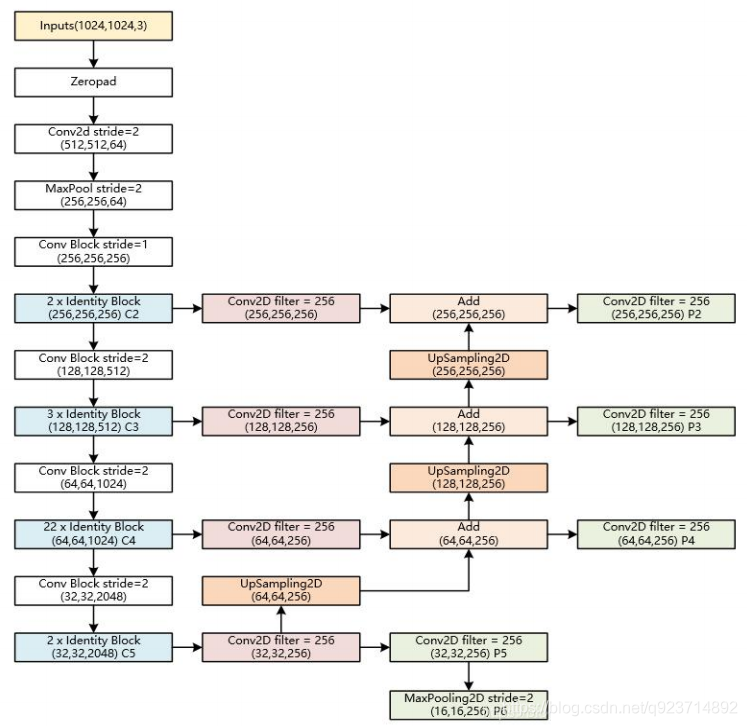

2. 特征金字塔FPN的构建
• 特征金字塔FPN的构建是为了实现特征多尺度的融合，在Mask R-CNN当中，我们取出在主干特征提取网络中长宽压缩了两次 C2、三次C3、四次C4、五次C5的结果来进行特征金字塔结构的构造。
• P2-P5是将来用于预测物体的bbox，box- regression，mask的。
• P2-P6是用于训练RPN的，即P6只用于RPN 网络中。
在这里插入图片描述

Mask R-CNN：Roi-Align

3.Roi-Align
Mask-RCNN中提出了一个新的思想就是RoIAlign，其实RoIAlign就是在RoI pooling上稍微改动过来的，但是为什么在模型中不继续使用RoI pooling呢？
在这里插入图片描述

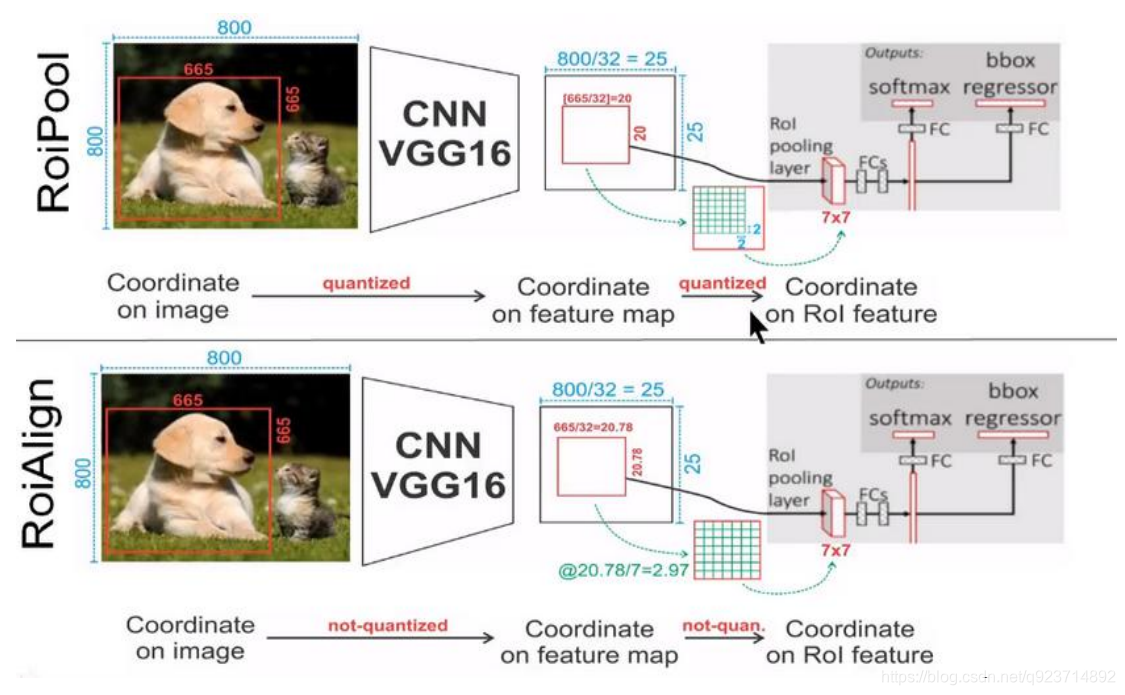

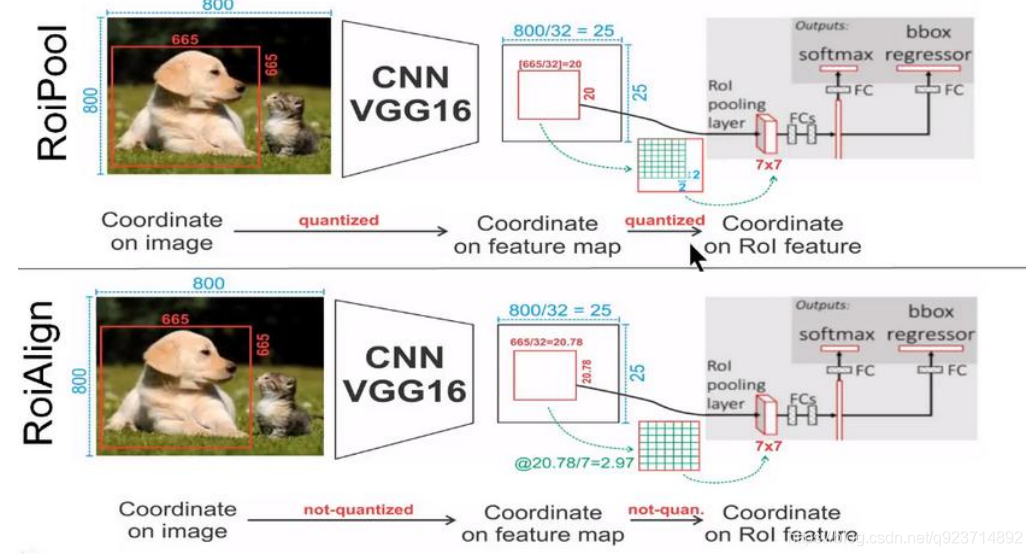

在RoI pooling中出现了两次的取整，虽然在feature maps上取整看起来只是小数级别的数，但是当把feature map还原到原图上时就会出现很大的偏差，比如第一次的取整是舍去了0.78（665/32=20.78），还原到原图时是20*32=640，第一次取整就存在了25个像素点的偏差，在第二次的取整后的偏差更加的大。对于分类和物体检测来说可能这不是一个很大的误差，但是对于实例分割而言，这是一个非常大的偏差，因为mask出现没对齐的话在视觉上是很明显的。而RoIAlign 的提出就是为了解决这个不对齐问题。
在这里插入图片描述
RoIAlign的思想其实很简单，就是取消了取整的这种粗暴做法，而是通过双线性插值来得到固定四个点坐标的像素值，从而使得不连续的操作变得连续起来，返回到原图的时候误差也就更加的小。它充分的利用了原图中虚拟点（比如20.56这个浮点数。像素位置都是整数值，没有浮点值）四周的四个真实存在的像素值来共同决定目标图中的一个像素值，即可以将20.56这个虚拟的位置点对应的像素值估计出来。
在这里插入图片描述

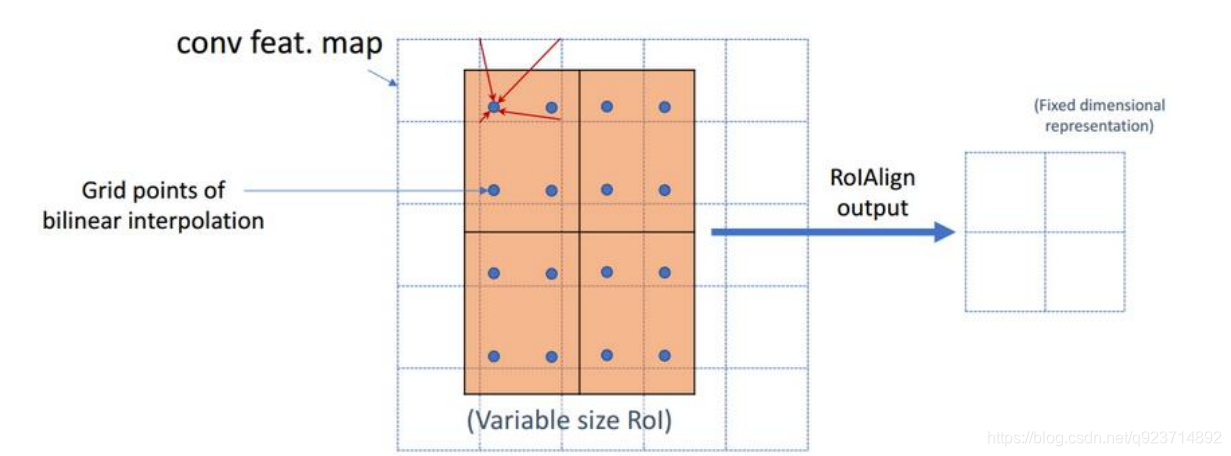

• 蓝色的虚线框表示卷积后获得的feature map，黑色实线框表示ROI feature。
• 最后需要输出的大小是2x2，那么我们就利用双线性插值来估计这些蓝点（虚拟坐标点，又称双线性插值的网格点）处所对应的像素值，最后得到相应的输出。
• 然后在每一个橘红色的区域里面进行max pooling或者average pooling操作，获得最终2x2的输出结果。我们的整个过程中没有用到量化操作，没有引入误差，即原图中的像素和feature map中的像素是完全对齐的，没有偏差，这不仅会提高检测的精度，同时也会有利于实例分割。

Mask R-CNN：分割掩膜

4. 分割掩膜

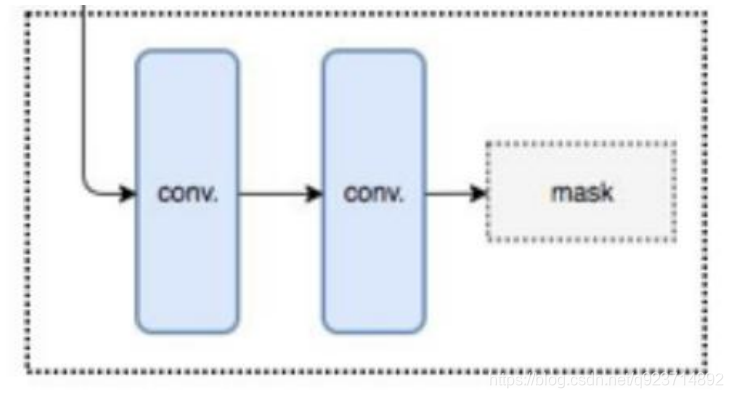

基于交并比值获得感兴趣区域（ROI）后，给已有框架加上一个掩膜分支，每个囊括特定对象的区域都会被赋予一个掩膜。每个区域都会被赋予一个m×n掩膜，并按比例放大以便推断。
在这里插入图片描述
mask语义分割信息的获取
在之前的步骤中，我们获得了预测框，我们把这个预测框作为mask模型的区域截取部分，利用这个预测框对mask模型中用到的公用特征层进行截取。
截取后，利用mask模型再对像素点进行分类，获得语义分割结果。

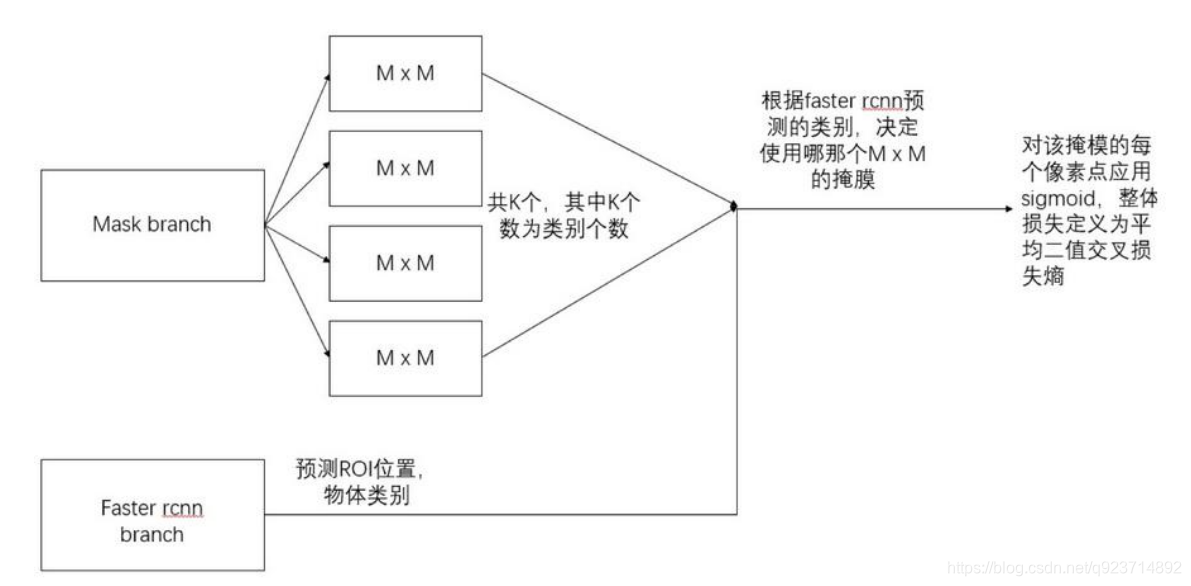

mask分支采用FCN对每个RoI产生一个Kmm的输出，即K个分辨率为mm的二值的掩膜，K为分类物体的种类数目。
Kmm二值mask结构解释：最终的FCN输出一个K层的mask，每一层为一类。用0.5作为阈值进行二值化，产生背景和前景的分割Mask。

对于预测的二值掩膜输出，我们对每个像素点应用sigmoid函数（或softmax等），整体损失定义为平均二值交叉损失熵。引入预测K个输出的机制，允许每个类都生成独立的掩膜，避免类间竞争。这样做解耦了掩膜和种类预测。

Mask R-CNN的损失函数为：

Lmask 使得网络能够输出每一类的 mask，且不会有不同类别 mask 间的竞争：
• 分类网络分支预测 object 类别标签，以选择输出 mask。对每一个ROI，如果检测得到的ROI属于哪一个分类，就只使用哪一个分支的交叉熵误差作为误差值进行计算。
• 举例说明：分类有3类（猫，狗，人），检测得到当前ROI属于“人”这一类，那么所使用的Lmask为 “人”这一分支的mask，即每个class类别对应一个mask可以有效避免类间竞争（其他class不贡献Loss）
• 对每一个像素应用sigmoid，然后取RoI上所有像素的交叉熵的平均值作为Lmask。

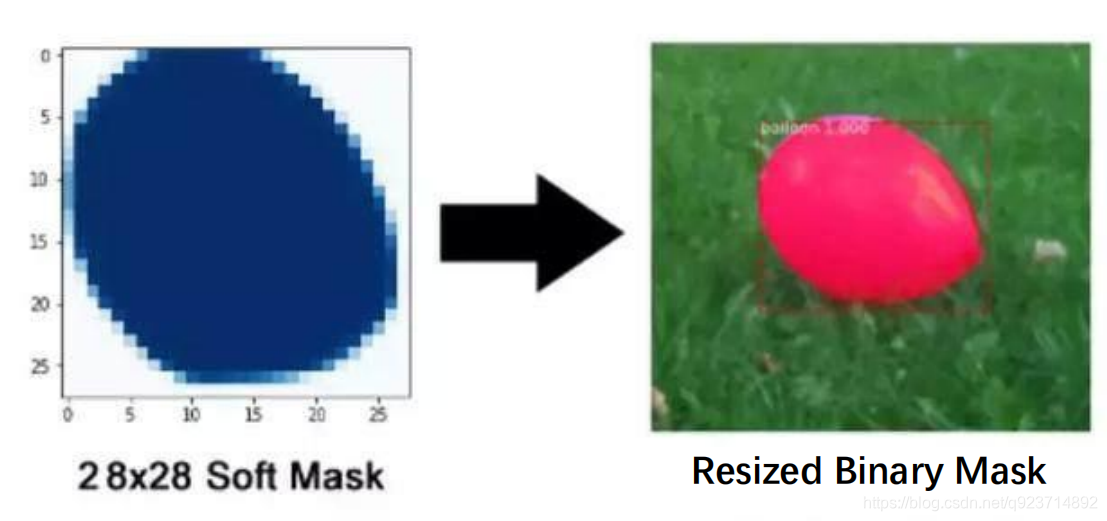

**最后网络输出为1414或者28*28大小的mask，如何与原图目标对应？**
需要一个后处理，将模型预测的mask通过resize得到与proposal中目标相同大小的mask。
在这里插入图片描述

Mask R-CNN—总结

主要改进点：

基础网络的增强，ResNeXt-101+FPN的组合可以说是现在特征学习的王牌了；
分割 loss 的改进，二值交叉熵会使得每一类的 mask 不相互竞争，而不是和其他类别的 mask 比较；
ROIAlign解决不对齐的问题，就是对 feature map 的插值。直接的ROIPooling的那种量化操作会使得得到的mask与实际物体位置有一个微小偏移，是工程上更好的实现方式。

Mask R-CNN：COCO数据集

MS COCO的全称是Microsoft Common Objects in Context，起源于微软于2014年出资标注的 Microsoft COCO数据集，与ImageNet竞赛一样，被视为是计算机视觉领域最受关注和最权威的比赛之一。
COCO数据集是一个大型的、丰富的物体检测，分割和字幕数据集。这个数据集以scene understanding为目标，主要从复杂的日常场景中截取图像中的目标，通过精确的segmentation 进行位置的标定。
包括：
