STM32F1笔记(一)GPIO输出

GPIO:General Purpose Input Output (通用输入/输出)。



GPIO最经典应用:LED灯。

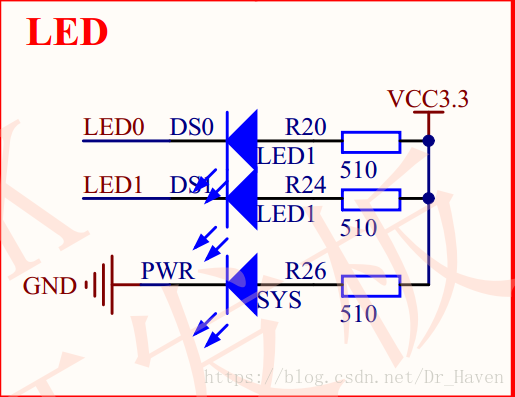

先看电路。声明:参考正点原子战舰开发板。

与LED串联的电阻称为限流电阻。

限流电阻计算公式:R=(U-LED压降)/20ma。

U为LED工作电压,LED一般最大电流为20ma。

在此R=(3.3-0.7)/0.02=130Ω。

因此本次示例中限流电阻阻值大于130Ω,才不会烧坏LED。



再看代码。

GPIO初始化。

void LED_Init(void)
{GPIO_InitTypeDef  GPIO_InitStructure;RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB | RCC_APB2Periph_GPIOE, ENABLE);GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOB, &GPIO_InitStructure);GPIO_SetBits(GPIOB, GPIO_Pin_5);GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;GPIO_Init(GPIOE, &GPIO_InitStructure);GPIO_SetBits(GPIOE, GPIO_Pin_5);
}

LED应用

void HW_Led0_Off(void)
{GPIO_SetBits(GPIOB, GPIO_Pin_5);    //设置GPIO输出1
}void HW_Led0_on(void)
{GPIO_ResetBits(GPIOB, GPIO_Pin_5);  //设置GPIO输出0
}void HW_Led1_Off(void)
{GPIO_SetBits(GPIOE, GPIO_Pin_5);    //设置GPIO输出1
}void HW_Led1_on(void)
{GPIO_ResetBits(GPIOE, GPIO_Pin_5);  //设置GPIO输出0
}

思考:为什么IO输出低电平时LED亮,而不是输出高电平?

思路:

    1、由于单片机的I/O口的结构决定了它灌电流能力较强,而拉电流能力比较弱(即IO口的低平驱动能力较强而高电平驱动能力较差);

    2、为了简化单片机接口的设计。高电平驱动和低电平驱动是同样的效果,另外,低电平驱动也简化了控制代码,避免了单片机上电复位时端口置高电平后对led的影响;



从STM32中文参考手册内得知,STM32的GPIO可配置为八种模式。

    1、浮空输入(Input floating)

    2、上拉输入(Input pull-up)

    3、下拉输入(Input pull-down)

    4、模拟输入(Analog)

    5、开漏输出(Output open-drain)

    6、推挽式输出(Output push-pull)

    7、推挽式复用功能(Alternate function push-pull)

    8、开漏复用功能(Alternate function open-drain)

typedef enum
{ GPIO_Mode_AIN = 0x0,GPIO_Mode_IN_FLOATING = 0x04,GPIO_Mode_IPD = 0x28,GPIO_Mode_IPU = 0x48,GPIO_Mode_Out_OD = 0x14,GPIO_Mode_Out_PP = 0x10,GPIO_Mode_AF_OD = 0x1C,GPIO_Mode_AF_PP = 0x18
}GPIOMode_TypeDef;

驱动LED使用的是推挽输出。推挽电路(push-pull)就是两个不同极性晶体管间连接的输出电路。

简单理解推挽和开漏的区别:驱动能力不同。推挽驱动能力强。

复用意思是GPIO不作为普通IO,而是特殊功能使用,比如ADC、USART等。

更深层次的研究可参考链接博客:https://blog.csdn.net/techexchangeischeap/article/details/72569999



引脚输出速度有3种:

typedef enum
{ GPIO_Speed_10MHz = 1,GPIO_Speed_2MHz, GPIO_Speed_50MHz
}GPIOSpeed_TypeDef;

GPIO的速度应该与应用匹配。速度配置越高,噪声越大,功耗越大。

比如配置为串口应用,波特率为115200,此时GPIO的速度配置为2MHz就够了,既省电也噪声小。

I2C接口,400K波特率,若想把余量留大些,可以配置为10MHz。

SPI接口,18M或9M需要选用50MHz的GPIO速度。



输入模式的讲解在下一篇笔记。

特殊应用重映射I/O在后续如有项目需要再添加入笔记。
