STM32F1笔记(二)GPIO输入

STM32 GPIO输入的经典应用是按键。

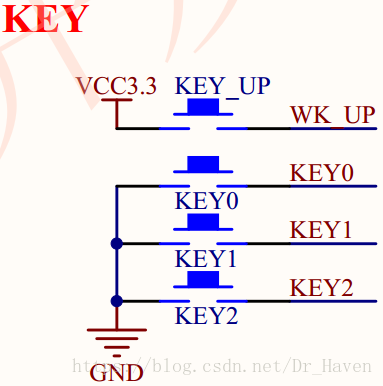

先看电路。声明:参考正点原子战舰开发板。

在这里可以看到,KEY_UP按键是高电平有效的,即当按下该按键时,GPIO读到高电平。

KEY0/1/2是低电平有效的,即当按下该按键时,GPIO读到低电平。

而且外部电路都没有上下拉电阻。所以,需要在STM32内部配置上下拉。

上拉就是将不确定的信号通过一个电阻钳位在高电平,电阻同时起限流作用。

下拉同理,也是将不确定的信号通过一个电阻钳位在低电平。



配置程序如下:

void KEY_Init(void) //IO³õʼ»¯
{ GPIO_InitTypeDef GPIO_InitStructure;RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_GPIOE, ENABLE);GPIO_InitStructure.GPIO_Pin  = GPIO_Pin_2 | GPIO_Pin_3 | GPIO_Pin_4;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;GPIO_Init(GPIOE, &GPIO_InitStructure);GPIO_InitStructure.GPIO_Pin  = GPIO_Pin_0;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPD;GPIO_Init(GPIOA, &GPIO_InitStructure);}



应用程序

#define KEY0  GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_4)
#define KEY1  GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_3)
#define KEY2  GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_2)
#define WK_UP GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_0)

按键的应用还需要注意消抖。

经典消抖示意图:

按键消抖通常处理:当检测到按键有效电平后,延时5~10ms,再次判断电平是否有效。



模拟输入经典应用场景为ADC,在后续笔记中进行讲解。



浮空输入比较特殊。当处于浮空输入状态下,IO的电平状态是不确定的(0~VCC之间),完全由外部输入决定。

通常用于低功耗下省电,即将不需要使用的GPIO全部配置为浮空输入模式。
