STM32F1笔记(三)UART/USART

UART:Universal Asynchronous Receiver/Transmitter(通用异步收/发器)

USART:Universal Synchronous/Asynchronous Receiver/Transmitter(通用同步/异步串行收/发器)

从命名即可看出USART就是UART的基础上添加了同步功能。通常把UART/USART称为串口。

串口包含TLL电平和232的串口,485等电气特性的串口。232、485通常应用于工业。

串口配置的一般步骤可以参考正点原子的总结:

1、串口时钟使能,GPIO时钟使能;

2、串口复位;(我不知道这一步的意义,去掉似乎也没影响,求大神指点)

3、GPIO端口模式的配置;

4、串口参数初始化;

5、初始化NVIC并开启中断;

6、使能串口;

7、编写中断服务函数。

配置示例:

void Usart3_Init(unsigned int BaudRate)
{GPIO_InitTypeDef GPIO_InitStructure;USART_InitTypeDef USART_InitStructure;NVIC_InitTypeDef NVIC_InitStructure;RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART3, ENABLE);USART_DeInit(USART3);//USART3_TX   GPIOB.10GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;GPIO_Init(GPIOB, &GPIO_InitStructure);//USART3_RX	  GPIOB.11GPIO_InitStructure.GPIO_Pin = GPIO_Pin_11;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;GPIO_Init(GPIOB, &GPIO_InitStructure);NVIC_InitStructure.NVIC_IRQChannel = USART3_IRQn;NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 3;NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;NVIC_Init(&NVIC_InitStructure);USART_InitStructure.USART_BaudRate = BaudRate;USART_InitStructure.USART_WordLength = USART_WordLength_8b;USART_InitStructure.USART_StopBits = USART_StopBits_1;USART_InitStructure.USART_Parity = USART_Parity_No;USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;USART_Init(USART3, &USART_InitStructure);USART_ITConfig(USART3, USART_IT_RXNE, ENABLE);USART_Cmd(USART3, ENABLE);
}

注意:在此示例中GPIO的速率配置为50M,其实没必要那么高,可降低至2M。速率越高,噪声越大,功耗越高。

在配置代码中,开启了接收中断。在日常串口使用中,都会规定通信协议。通信协议的解析,通常在中断服务函数里进行。

通信协议通常由帧头,数据,帧尾三部分组成。

帧头不正确,不继续处理后续接收到的内容。

帧尾不正确,对数据不进行处理。

示例:

帧头由两部分组成,校验信息和数据长度。示例中断校验信息,赋值给unsigned char的变量,相加后为0。这是特殊的帧头。

    unsigned char chr = 0;chr += (0xAA + 0xBB + 0xCC + 0xDD + 0xEE + 0x04);printf("chr=%X\n", chr);

数据长度通常只指数据的长度,不包含帧头校验信息和帧尾的长度。

帧尾可以是CRC等校验方式。可包含长度也可不包含,计算数据的CRC。目的是确保数据的一致性。

串口中断服务函数示例:

void USART3_IRQHandler(void)
{       if(USART_GetFlagStatus(USART3, USART_FLAG_RXNE) == SET){USART_ClearITPendingBit(USART3, USART_IT_RXNE);g_usart3_recv_data = USART_ReceiveData(USART3);switch(g_usart3_recv_state){case USART3_RECV_FIRST_FRAME_HEAD:if(MKLM_FIRST_FRAME_HEAD == g_usart3_recv_data){g_usart3_recv_state = USART3_RECV_SECOND_FRAME_HEAD;   }else{g_usart3_recv_state = USART3_RECV_FIRST_FRAME_HEAD;             }break;case USART3_RECV_SECOND_FRAME_HEAD:if(MKLM_SECOND_FRAME_HEAD == g_usart3_recv_data){g_usart3_recv_state = USART3_RECV_FIRST_LENGTH;}else{g_usart3_recv_state = USART3_RECV_FIRST_FRAME_HEAD;             }break;case USART3_RECV_FIRST_LENGTH:g_Usart3_recv_struct.length = g_usart3_recv_data;g_Usart3_recv_struct.length <<= 8;g_usart3_recv_state = USART3_RECV_SECOND_LENGTH; break;case USART3_RECV_SECOND_LENGTH:g_Usart3_recv_struct.length |= g_usart3_recv_data;g_usart3_recv_length = 0;g_usart3_recv_state = USART3_RECV_ADDRESS; break;case USART3_RECV_ADDRESS:g_Usart3_recv_struct.address = g_usart3_recv_data;g_usart3_recv_length++;g_usart3_recv_state = USART3_RECV_ORDER;break;case USART3_RECV_ORDER:g_Usart3_recv_struct.order = g_usart3_recv_data;g_usart3_recv_length++;g_usart3_recv_state = USART3_RECV_ACTION; break;case USART3_RECV_ACTION:g_Usart3_recv_struct.action = g_usart3_recv_data;g_usart3_recv_length++;g_usart3_recv_state = USART3_RECV_FIRST_CRC;break;case USART3_RECV_FIRST_CRC:g_Usart3_recv_struct.crc16 = g_usart3_recv_data;g_Usart3_recv_struct.crc16 <<= 8;g_usart3_recv_length++;g_usart3_recv_state = USART3_RECV_SECOND_CRC;break;case USART3_RECV_SECOND_CRC:g_Usart3_recv_struct.crc16 |= g_usart3_recv_data;g_usart3_recv_length++;if(g_usart3_recv_length == g_Usart3_recv_struct.length){g_recv_status = RECEIVE_OK;}else {g_recv_status = RECEIVE_LENGTH_ERROR;}g_usart3_recv_flag = USART3_RECV_SECCESS;g_usart3_recv_length = 0;g_usart3_recv_state = USART3_RECV_FIRST_FRAME_HEAD;break;default:break;}}
}

STM32使用printf的方法。

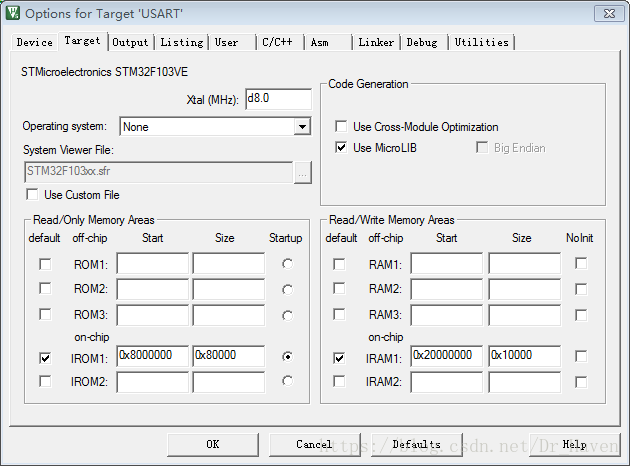

在魔术棒里勾选Use MicroLIB(默认是不勾选的)

如果不勾选会出现在BEAB BKPT 0xAB 死循环,如下图



以串口2为例,在串口2相关.c里(可在任何位置,为防混乱放在需要配置给printf的串口文件里)

加入以下代码(别忘了添加包含头文件stdio.h)

#include <stdio.h>int fputc(int ch, FILE* stream)
{while (!(USART2->SR & USART_FLAG_TXE));USART_SendData(USART2, (uint8_t)ch);return ch;
}

就可以调用printf了,调用前别忘了相关串口要初始化。

Uart2_Init(9600); while(1)
{printf("Hello World!\r\n");delay_ms(100);
}

通过串口助手可以看到现象
