PWM：Pulse Width Modulation，脉冲宽度调制。是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术。简单来说就是对脉冲宽度的控制。
在《STM32中文参考手册》里可以看到
占空比：占空比是指在一个脉冲循环内，通电时间相对于总时间所占的比例。占空比(Duty Ratio)在电信领域中有如下含义：例如：脉冲宽度1μs，信号周期4μs的脉冲序列占空比为0.25。（百度百科）
STM32的定时器除了TIM6和TIM7，其他的定时器都可以用来产生PWM输出。其中高级定时器TIM1和TIM8可以同时产生多达7路的PWM输出。而通用定时器也能同时产生多达4路的PWM输出。这样，STM32最多可以同时产生30路PWM输出。
PWM初始化代码示例：
void TIM3_PWM_Init(u16 arr,u16 psc)
{ GPIO_InitTypeDef GPIO_InitStructure;TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;TIM_OCInitTypeDef TIM_OCInitStructure;RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB | RCC_APB2Periph_AFIO, ENABLE);//定时器3通道2重映射GPIO_PinRemapConfig(GPIO_PartialRemap_TIM3, ENABLE);GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOB, &GPIO_InitStructure);TIM_TimeBaseStructure.TIM_Period = arr;TIM_TimeBaseStructure.TIM_Prescaler =psc;TIM_TimeBaseStructure.TIM_ClockDivision = 0;TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;TIM_TimeBaseInit(TIM3, &TIM_TimeBaseStructure);TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM2;TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;TIM_OC2Init(TIM3, &TIM_OCInitStructure);//重要的一步，勿忘//使能TIM3在CCR2上的预装载寄存器TIM_OC2PreloadConfig(TIM3, TIM_OCPreload_Enable);TIM_Cmd(TIM3, ENABLE);

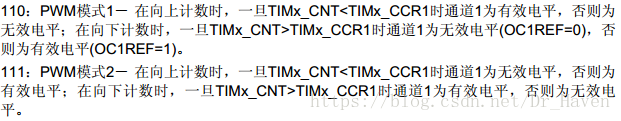

}PWM模式1和2的概念可在《STM32中文参考手册》找到

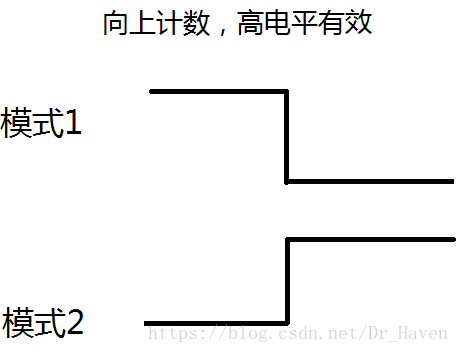

从中可以看出，模式1和2的区别是一个脉冲内，先输出的是有效电平还是无效电平
在标准库里提供了一个调整占空比的函数TIM_SetCompare2(TIM3, pwmvalue);
