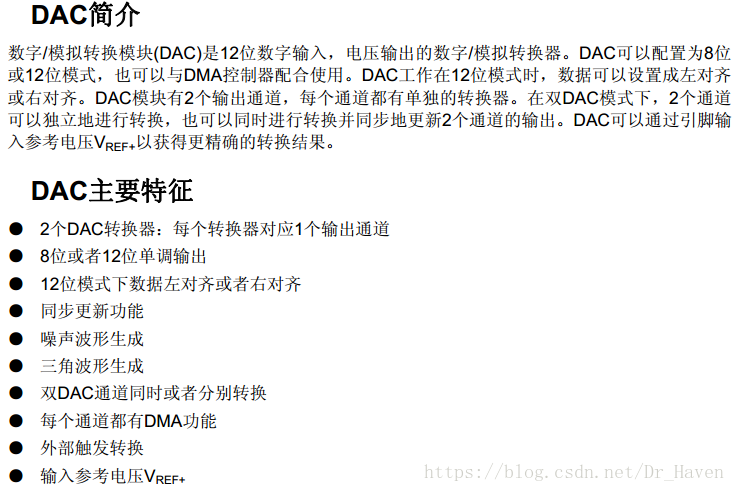

先看《STM32中文参考手册》中DAC的介绍

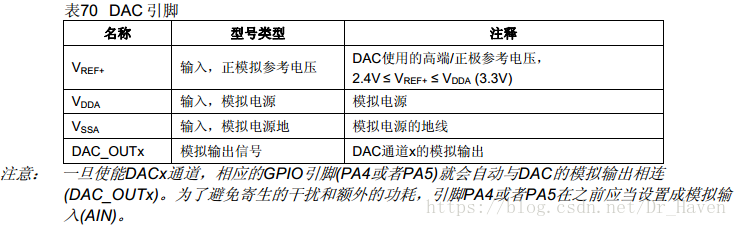

引脚的定义与ADC类似

这里需要留意手册提供的注意，DAC应该是输出，但是GPIO初始化配置时却要设置为模拟输入。

DAC配置示例

void DAC_Init(void)
{GPIO_InitTypeDef GPIO_InitStructure;DAC_InitTypeDef DAC_InitType;RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);RCC_APB1PeriphClockCmd(RCC_APB1Periph_DAC, ENABLE);GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOA, &GPIO_InitStructure);GPIO_SetBits(GPIOA, GPIO_Pin_4);DAC_InitType.DAC_Trigger = DAC_Trigger_None;DAC_InitType.DAC_WaveGeneration = DAC_WaveGeneration_None;DAC_InitType.DAC_LFSRUnmask_TriangleAmplitude = DAC_LFSRUnmask_Bit0;DAC_InitType.DAC_OutputBuffer = DAC_OutputBuffer_Disable;DAC_Init(DAC_Channel_1, &DAC_InitType);DAC_Cmd(DAC_Channel_1, ENABLE);DAC_SetChannel1Data(DAC_Align_12b_R, 0);
}

DAC_Trigger：DAC可以选择8个触发事件之一触发DAC转换。

DAC_WaveGeneration：波形发生器。

DAC_LFSRUnmask_TriangleAmplitude：设置屏蔽、幅值选择器，与波形发生器配合使用。

DAC_OutputBuffer：设置输出缓存控制位。



DAC_SetChannel1Data(DAC_Align_12b_R, 0); 设置为12位右对齐，初始DAC输入值为0。

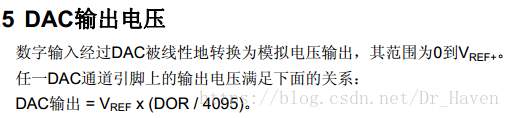

公式转换成相关代码示例

//vol:0~3300,代表0~3.3V
void DAC_Set_Vol(u16 vol)
{float temp = vol;temp /= 1000;temp = temp * 4095 / 3.3;DAC_SetChannel1Data(DAC_Align_12b_R, temp);
}
