STM32F1笔记（十一）ADC

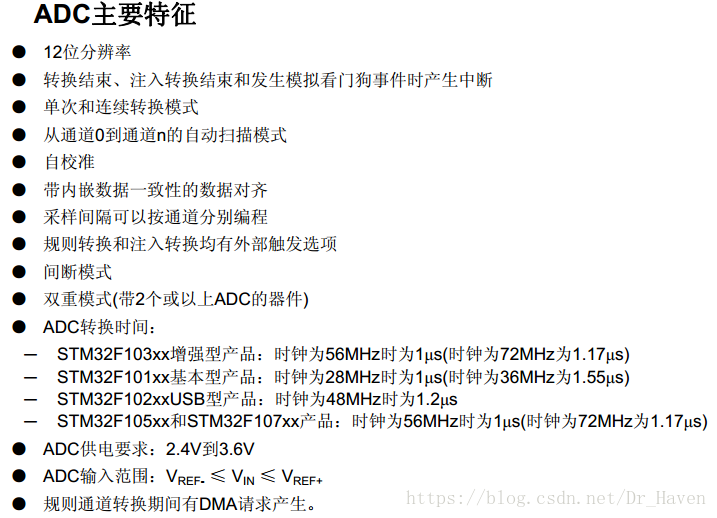

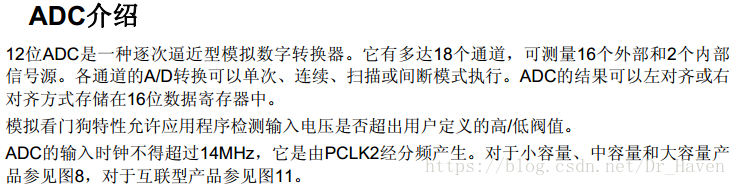

查看《STM32中文参考手册》里ADC的介绍和特性

STM32的ADC最大转换速率为1Mhz，即1us，在ADCCLK=14M，采样周期为1.5个ADC时钟下得到。当ADC的时钟超过14M时，将导致结果准确度下降。

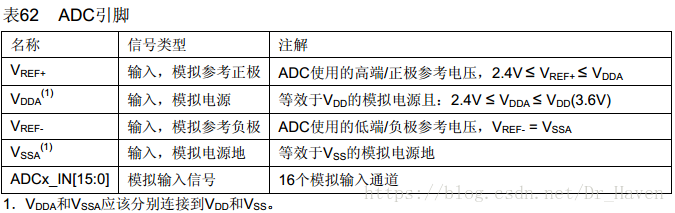

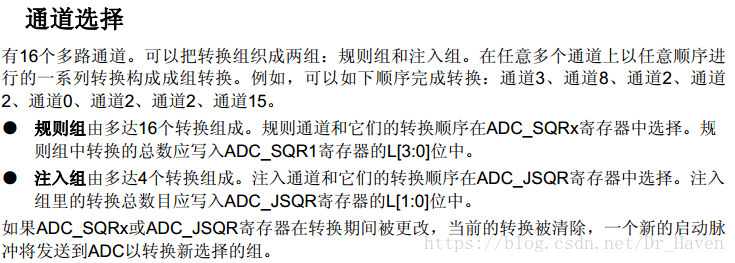

规则通道相当于正常运行的程序。注入通道就相当于中断。因此注入通道的转换可以打断规则通道的转换，在注入通道被转换完成之后，规则通道才得以继续转换。

单次、连续、扫描模式的理解

举例，用ADC1规则通道的顺序为CH0，CH1，CH2，CH3。

1、非扫描模式

在单次转换模式下，启动ADC1，则①开始转换CH0，转换完成后停止，等待ADC的下一次启动，继续从第①步开始转换。

在连续转换模式下，启动ADC1，则①开始转换CH0，转换完成后回到第①步。

2、扫描模式

在单次转换模式下，启动ADC1，则

①开始转换CH0；

②转换完成后自动开始转换CH1；

③转换完成后自动开始转换CH2；

④转换完成后自动开始转换CH3；

⑤转换完成停止，等待ADC的下一次启动下一次ADC启动后从第①步开始转换。

在连续转换模式下，启动ADC1,则

①开始转换CH0；

②转换完成后自动开始转换CH1；

③转换完成后自动开始转换CH2；

④转换完成后自动开始转换CH3；

⑤转换完成后返回第一步。

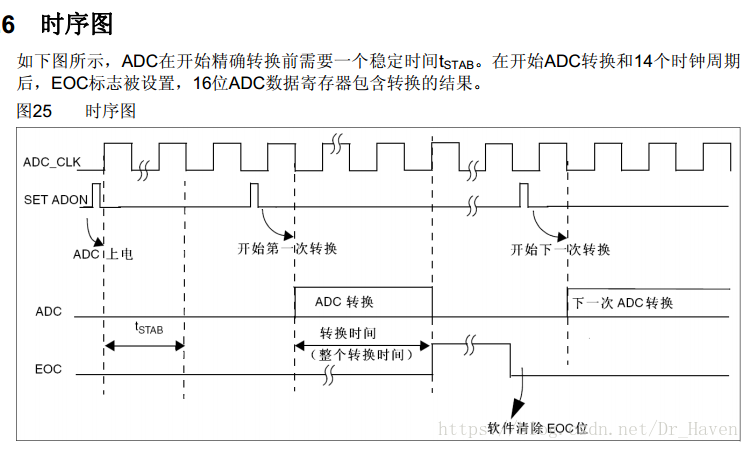

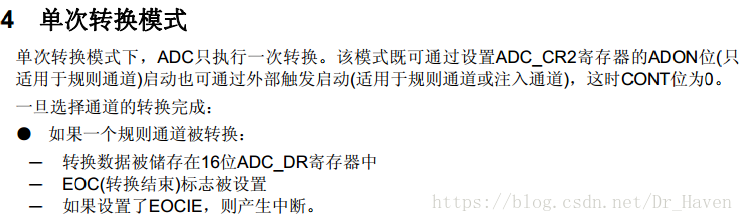

下面以规则通道的单次转换为例。

ADC初始化配置示例：

void Adc_Init(void)
{ 	ADC_InitTypeDef ADC_InitStructure; GPIO_InitTypeDef GPIO_InitStructure;RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_ADC1, ENABLE );	  RCC_ADCCLKConfig(RCC_PCLK2_Div6);GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;GPIO_Init(GPIOA, &GPIO_InitStructure);	ADC_DeInit(ADC1);ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;ADC_InitStructure.ADC_ScanConvMode = DISABLE;ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;ADC_InitStructure.ADC_NbrOfChannel = 1;ADC_Init(ADC1, &ADC_InitStructure);  ADC_Cmd(ADC1, ENABLE);ADC_ResetCalibration(ADC1);while(ADC_GetResetCalibrationStatus(ADC1));ADC_StartCalibration(ADC1);while(ADC_GetCalibrationStatus(ADC1));
}

单次转换获取ADC值示例：

u16 Get_Adc(u8 ch)
{ADC_RegularChannelConfig(ADC1, ch, 1, ADC_SampleTime_239Cycles5);		    ADC_SoftwareStartConvCmd(ADC1, ENABLE);while(!ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC));return ADC_GetConversionValue(ADC1);
}

通常我们不会直接使用单次采集得到的ADC，而是多采集几次，可以求算术平均值，也可以去掉一个最高值和一个最低值再求算术平均值。这样处理后得到的ADC值更可靠。

代码示例：

u16 Get_Adc_Average(u8 ch, u8 times)
{u32 temp_val = 0;u8 t;for(t = 0; t < times; t++){temp_val += Get_Adc(ch);delay_ms(5);}return (temp_val / times);
}

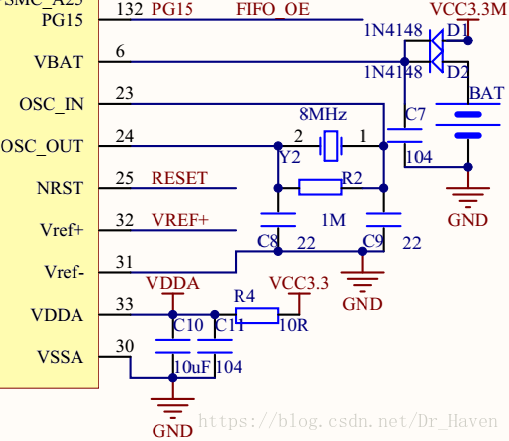

获取电压值是ADC常见的应用，计算公式为：U = adc_value * (3.3 / 4096)。 STM32 ADC的分辨率为12，所以 $2^{12}$ =4096。3.3V为参考电压值，注意不是VCC!
