STM32F1笔记（十三）SPI

SPI：Serial Peripheral interface，串行外围设备接口。

SPI接口一般使用4条线通信：

MISO主设备数据输入，从设备数据输出。

MOSI主设备数据输出，从设备数据输入。

SCLK时钟信号，由主设备产生。

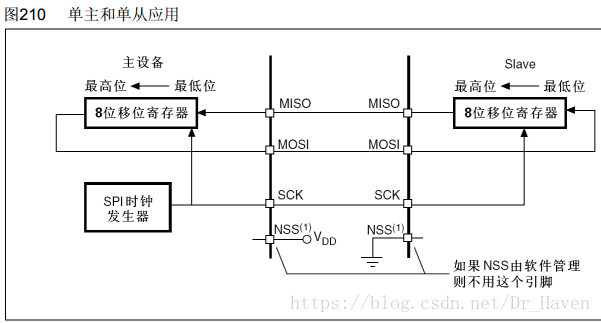

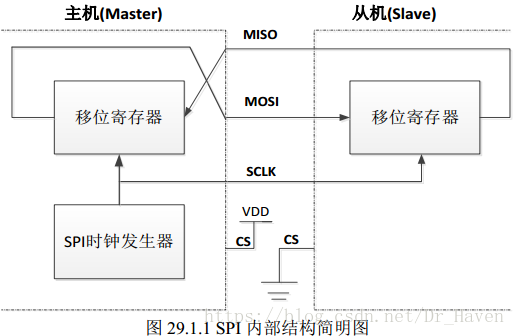

从图中可以看出，主机和从机都有一个串行移位寄存器，主机通过向它的SPI串行寄存器写入一个字节来发起一次传输。寄存器通过MOSI信号线将字节传送给从机，从机也将自己的移位寄存器中的内容通过MISO信号线返回给主机。这样，两个移位寄存器中的内容就被交换。外设的写操作和读操作是同步完成的。如果只进行写操作，主机只需忽略接收到的字节；反之，若主机要读取从机的一个字节，就必须发送一个空字节来引发从机的传输，这个空字节通常称为dummy_byte。

SPI总线四种工作方式是为了和不同外设进行数据交换，其输出串行同步时钟极性和相位可以进行配置。

时钟极性CPOL=0,串行同步时钟的空闲状态为低电平；如果CPOL=1,串行同步时钟的空闲状态为高电平。

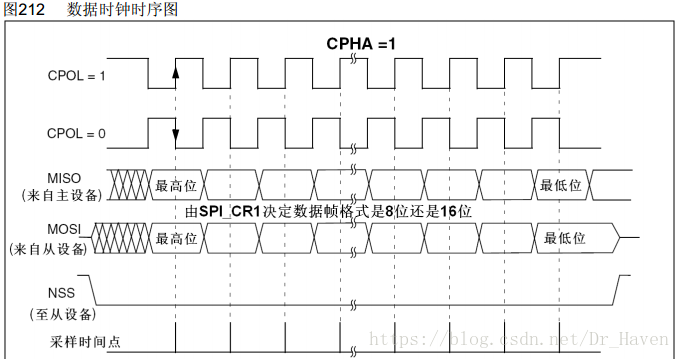

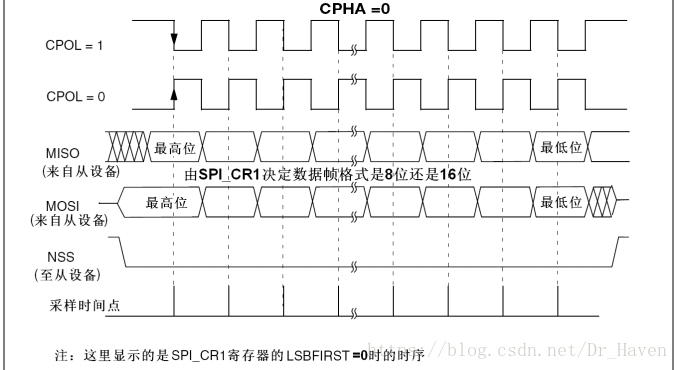

时钟相位CPHA=0，在串行同步时钟的第一个跳变沿（上升或下降）数据被采样；如果CPHA=1，在串行同步时钟的第二个跳变沿（上升或下降）数据被采样。

SPI主从设备的时钟相位和极性应该一致。



STM32F1的SPI时钟最多可以到18Mhz。可用DMA。

SPI配置示例

void SPI2_Init(void)
{GPIO_InitTypeDef GPIO_InitStructure;SPI_InitTypeDef SPI_InitStructure;RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);RCC_APB1PeriphClockCmd(RCC_APB1Periph_SPI2, ENABLE);	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13 | GPIO_Pin_14 | GPIO_Pin_15;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOB, &GPIO_InitStructure);GPIO_SetBits(GPIOB, GPIO_Pin_13 | GPIO_Pin_14 | GPIO_Pin_15);SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex;SPI_InitStructure.SPI_Mode = SPI_Mode_Master;SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b;SPI_InitStructure.SPI_CPOL = SPI_CPOL_High;SPI_InitStructure.SPI_CPHA = SPI_CPHA_2Edge;SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_256;SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;SPI_InitStructure.SPI_CRCPolynomial = 7;SPI_Init(SPI2, &SPI_InitStructure);SPI_Cmd (SPI2, ENABLE);SPI2_ReadWriteByte(0xff);
}

SPI_Direction：选择半双工、全双工。

SPI_Mode：选择主机模式、从机模式。

SPI_DataSize：选择8位还是16位帧格式传输。

SPI_CPOL：设置时钟极性为高电平还是低电平。

SPI_CPHA：设置时钟相位，选择在时钟的第几个跳变沿数据被采样。

SPI_NSS：设置NSS信号由硬件（NSS管脚）还是软件控制。

SPI_BaudRatePrescaler：设置SPI波特率预分频值。示例选择256即本次SPI传输速度=36M/256=140.625KHz。

SPI_FirstBit：设置数据传输顺序是MSB位在前还是LSB位在前。大部分应用是MSB在前。

SPI_CRCPolynomial：设置CRC校验多项式，提高通信可靠性，大于1即可。



标准库里SPI发送一个字节函数为

SPI_I2S_SendData(SPI2, data);

接受一个字节函数为

data = SPI_I2S_ReceiveData(SPI2);

因此需要我们再封装几个函数，SPI写任意字节，读任意字节，读写任意字节。



SPI最常见的应用场景是读写FLASH。

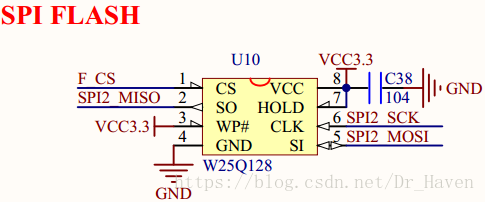

正点原子战舰板子上的FLASH为W25Q128。该款FLASH的容量为128Mb也就是16M字节。将16M的容量分为256个块（Block），每个块大小为64K字节，每个块又分为16个扇区（Sector），每个扇区4K字节。W25Q128最小擦除单位为一个扇区，也就是每次必须擦除4K字节。这样就需要开辟一个至少4K的缓存区，即单片机需要有4K以上的SRAM才能很好操作。W25Q128最大SPI时钟能达80Mhz。



FLASH拿到手通常先测试能否到它的ID

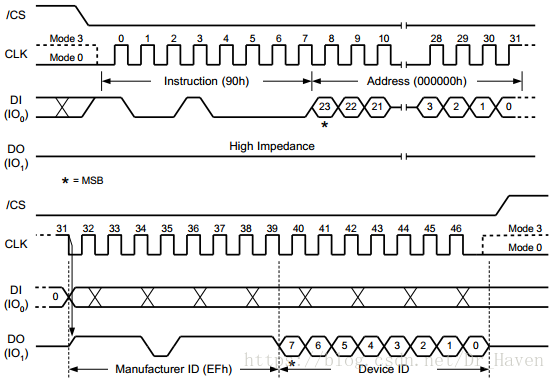

从W25QXX datasheet  里看到，主机给它发0x90,0x00,0x00,0x00，即可读取16位ID

u16 W25QXX_ReadID(void)
{u16 Temp = 0;W25QXX_CS = 0;SPI2_ReadWriteByte(0x90);SPI2_ReadWriteByte(0x00);SPI2_ReadWriteByte(0x00);SPI2_ReadWriteByte(0x00);Temp |= SPI2_ReadWriteByte(0xFF) << 8;Temp |= SPI2_ReadWriteByte(0xFF);W25QXX_CS = 1;return Temp;
}

这里要注意读ID时MOSI发送的是0xFF，这个就是DUMMY_BYTE，大多DUMMY_BYTE是0xFF，少部分设备会有特殊要求。

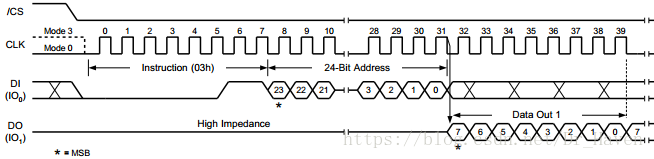

FLASH读取数据，先发0x03和读取数据的地址起点，然后即可读取。

代码如下

void W25QXX_Read(u8* pBuffer, u32 ReadAddr, u16 NumByteToRead)
{ u16 i;   			W25QXX_CS = 0;SPI2_ReadWriteByte(0x03);SPI2_ReadWriteByte((u8) ((ReadAddr) >> 16));SPI2_ReadWriteByte((u8) ((ReadAddr) >> 8)); SPI2_ReadWriteByte((u8) ReadAddr);for(i = 0; i < NumByteToRead; i++){ pBuffer[i] = SPI2_ReadWriteByte(0XFF);}W25QXX_CS = 1;
}



W25Q128写使能，要给flash写数据，必须先写使能。

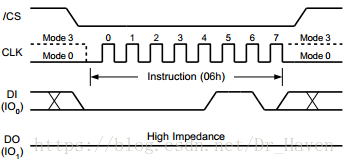

从W25QXX datasheet  里看到，只要发0x06即可写使能。

void W25QXX_Write_Enable(void)
{W25QXX_CS=0;SPI2_ReadWriteByte(0x06);W25QXX_CS=1;
}

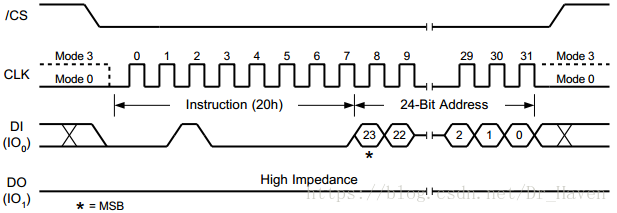

写使能后还不能立即往FLASH里面写数据，需要将写入数据的FLASH地址擦除。

void W25QXX_Erase_Sector(u32 Dst_Addr)
{  	  Dst_Addr *= 4096;W25QXX_Write_Enable();W25QXX_Wait_Busy();W25QXX_CS = 0;SPI2_ReadWriteByte(0x20);SPI2_ReadWriteByte((u8) ((Dst_Addr) >> 16)); SPI2_ReadWriteByte((u8) ((Dst_Addr) >> 8));   SPI2_ReadWriteByte((u8) Dst_Addr);W25QXX_CS = 1;W25QXX_Wait_Busy();
}

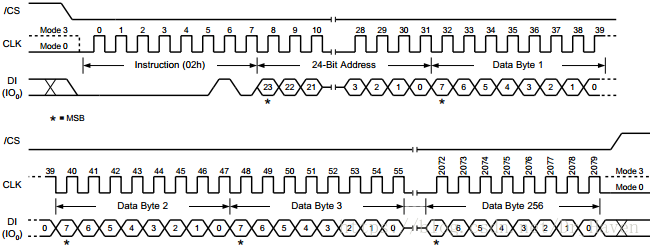

FLASH写数据需要考虑跨扇区写入的问题，因为FLASH只提供了往一个页page写数据的命令0x02。

void W25QXX_Write_Page(u8* pBuffer, u32 WriteAddr, u16 NumByteToWrite)
{u16 i;W25QXX_Write_Enable();W25QXX_CS = 0;SPI2_ReadWriteByte(0x02);SPI2_ReadWriteByte((u8) ((WriteAddr) >> 16));SPI2_ReadWriteByte((u8) ((WriteAddr) >> 8));SPI2_ReadWriteByte((u8) WriteAddr);for(i = 0; i < NumByteToWrite; i++){SPI2_ReadWriteByte(pBuffer[i]);}W25QXX_CS = 1;W25QXX_Wait_Busy();
} void W25QXX_Write_NoCheck(u8* pBuffer, u32 WriteAddr, u16 NumByteToWrite)
{ 			 		 u16 pageremain;pageremain = 256 - WriteAddr % 256;if(NumByteToWrite <= pageremain){pageremain = NumByteToWrite;}while(1){W25QXX_Write_Page(pBuffer , WriteAddr, pageremain);if(NumByteToWrite == pageremain){    break;}else{pBuffer += pageremain;WriteAddr += pageremain;	NumByteToWrite -= pageremain;if(NumByteToWrite > 256){pageremain = 256;}else{pageremain = NumByteToWrite;}}};
} u8 W25QXX_BUFFER[4096];void W25QXX_Write(u8* pBuffer, u32 WriteAddr, u16 NumByteToWrite)
{u32 secpos;u16 secoff;u16 secremain;u16 i;u8 * W25QXX_BUF;W25QXX_BUF = W25QXX_BUFFER;	     secpos = WriteAddr / 4096;  secoff = WriteAddr % 4096;secremain = 4096 - secoff;  if(NumByteToWrite <= secremain){secremain = NumByteToWrite;}while(1) {	W25QXX_Read(W25QXX_BUF, secpos * 4096, 4096);for(i = 0; i < secremain; i++){if(W25QXX_BUF[secoff + i] != 0XFF){break;}}if(i < secremain){W25QXX_Erase_Sector(secpos);for(i = 0; i < secremain; i++){W25QXX_BUF[i + secoff] = pBuffer[i];	  }W25QXX_Write_NoCheck(W25QXX_BUF, secpos * 4096, 4096);}else{W25QXX_Write_NoCheck(pBuffer, WriteAddr, secremain);}if(NumByteToWrite == secremain){break;}else{secpos++;secoff = 0;pBuffer += secremain;WriteAddr += secremain;NumByteToWrite -= secremain;if(NumByteToWrite > 4096){secremain = 4096;}else{secremain = NumByteToWrite;}}	 }
}
