一、实验目的

掌握用VHDL语句进行组合电路设计的方法，并熟悉程序的编译、调试与波形图的仿真。

二、实验内容

分别用VHDL的CASE语句及IF语句两种方法，设计6选1数据选择器。通过编译、仿真验证功能正确性。

三、实验设计

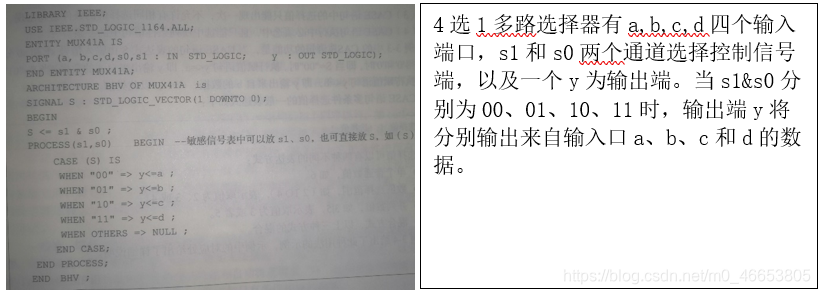

设计的依据：教材上3.3.1给出了“基于CASE语句的4选1多路选择器表述”，如下为“4选1多路选择器”的VHDL描述和功能描述。

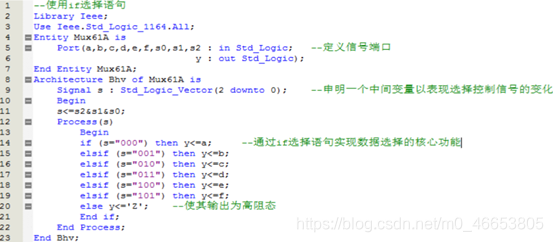

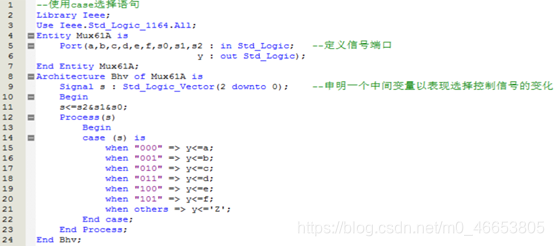

实验设计：根据“4选1多路选择器”的设计思路，考虑到“6选1多路选择器”有6个输入端口，则需要有三个通道选择控制信号端，一个输出端y。当s2&s1&s0分别为000、001、010、011、100、101时，输出端y将分别输出来自输入口a、b、c、d、e和f的数据。又考虑到三个通道选择控制信号组合成了8种情况，而前6种均有对应的操作，而后两种情况（110和111）没有对应的操作，可以使其情况下输出为高阻态。如下分别给出使用if选择语句和case选择语句的“6选1多路选择器”的VHDL描述和相关语句的解释。

四、实验结果及仿真

分别对a-f和s2-s0设置合适周期的方波信号输入，观察y输出信号。如下图所示。

观察输入与输出的波形可以分析出“6选1多路选择器”的功能已经实现。即当s2&s1&s0分别为000、001、010、011、100、101时，输出端y将分别输出来自输入口a、b、c、d、e和f的数据。

五、实验思考与总结

关于VHDL语言：VHDL主要用于描述数字系统的结构，行为，功能和接口。除了含有许多具有硬件特征的语句外，VHDL的语言形式、描述风格以及语法是十分类似于一般的计算机高级语言。在我理解中，VHDL语言是一种更形象化的C语言，其编程格式类似于C语言那样，但其面向硬件使其较为形象化，且对程序本身的完整性提出了更高的要求，在大部分情况下，程序每个部分都需要“有头有尾”，即“End+”的存在。
关于“X选1多路选择器”：其中的X可以通过设计选择控制信号端来实现，而选择器的VHDL程序的核心部分即为if/case选择语句，其两者各有优缺，对于情况较多的情况，我认为使用case语句更加简介方便。
