一、实验目的

掌握一般性计数器的VHDL设计方法，熟悉程序文本和原理图结合方法设计电路。掌握CASE语句的基本使用方法。

二、实验内容

首先用VHDL语言设计10进制计数器，要求电路具有复位端和使能端，仿真验证其正确性，并将其封装成一个元件；
用两个10进制计数器扩展成一个100进制计数器，注意两个10进制计数器间管脚的连接方式，画出其原理图并用QUARTUSⅡ软件仿真验证，仿真验证所设计电路的功能;
首先用CASE语句设计7段显示译码器电路，仿真验证其正确性，并将其封装成一个元件；用7段显示译码器将100进制计数器的两组4位二进制输出转换为10进制显示，画出其原理图并用QUARTUSⅡ软件仿真验证.

三、实验设计

1.首先用VHDL语言设计一个10进制计数器，该计数器具有复位端和使能端，因此需要使用条件语句实现其功能，并且应该是四位的输入输出。VHDL代码如下：

Library ieee;
Use ieee.Std_Logic_1164.All;
Use ieee.Std_Logic_Unsigned.All;
Entity count10 isport(clk,rst,en,load: in Std_Logic;data: in Std_Logic_Vector (3 downto 0);dout: out Std_Logic_Vector (3 downto 0);cout: out Std_Logic);
End Entity count10;
Architecture bhv of count10 is
beginprocess (clk,rst,en,load)variable q: Std_Logic_Vector (3 downto 0);beginif rst='0' then q:=(others=>'0');elsif clk 'event and clk='1' thenif en='1' thenif (load='0') then q:=data; elseif q<9 then q:=q+1;else q:=(others=>'0');end if;end if;end if;end if;if q="1001" then cout<='1';else cout<='0';end if;dout<=q;End process;
End Architecture bhv;

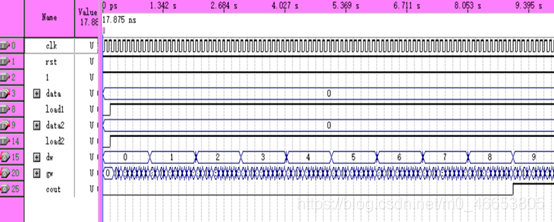

验证其正确性，仿真波形图如下：
在这里插入图片描述
2. 用两个10进制计数器扩展成一个100进制计数器，注意其引脚的连接方式。

仿真验证其正确性，波形图如下：

3. 用CASE语句设计7段显示译码器电路，根据不同数字对应显示不同数码管的情况，设计正确的对应关系。VHDL代码如下：

LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL ;
use Ieee.std_logic_unsigned.all;
entity led7 isport (indata: in std_logic_vector(3 downto 0);odata: out std_logic_vector(6 downto 0));
end entity led7;
architecture bhv of led7 isbeginprocess (indata)begincase (indata) iswhen "0000" => odata<= "0111111" ;when "0001" => odata<= "0001110" ;when "0010" => odata<= "1011011" ;when "0011" => odata<= "1001111" ;when "0100" => odata<= "1100110" ;when "0101" => odata<= "1101101" ;when "0110" => odata<= "1111101" ;when "0111" => odata<= "0000111" ;when "1000" => odata<= "1111111" ;when "1001" => odata<= "1101111" ;when others => null;end case;end process;
end architecture bhv;
