FPGA(7)--有限状态机--交通灯

一、实验目的

掌握有限状态机的编程和使用方法。

二、实验内容

设计一个十字路口交通灯控制器，东西(b)、南北(a)方向有红灯、黄灯、绿灯，持续时间分别为45、5、40秒，仿真验证其功能。
在这里插入图片描述

三、实验设计与结果

1.整体设计思路：根据题目要求可知，需要用VHDL描述设计不同的进程分别进行“复位清零”、“状态定义及转化”、“时间定义及控制”、“计时”的功能。而又因为红绿灯需要持续40秒，而黄灯只需要持续5秒，因此需要将“时间的定义及控制”、“计时”的功能各自都分开成两个部分。细节：需要注意复位清零的异步性、双向红绿灯存在的4种不同状态、计时功能与状态选择的衔接等。VHDL描述代码如下。
①引入与定义：

LIBRARY ieee;
USE ieee.std_logic_1164.ALL;
USE ieee.std_logic_unsigned.ALL;ENTITY rgy3 isport( clk,rst: in std_logic;Ra,Rb,Ga,Gb,Ya,Yb: out std_logic);
END rgy3;Architecture bhv of rgy3 istype state is (S0,S1,S2,S3);signal presentstate,nextstate : state;signal time40,time5 : std_logic;signal rst40,rst5 : std_logic ;signal en40,en5 : std_logic ; signal tmp40 : std_logic_vector(5 downto 0);signal tmp5 : std_logic_vector(2 downto 0);begin

②异步复位清零：

	process(clk,rst)beginif rst = '1' then presentstate <= S0;elsif clk'event and clk='1' thenpresentstate<=nextstate;end if;end process;

③40秒计时：

process(clk,rst40,en40) begin if rst = '1' then tmp40<="000000";elsif rst40='1' then tmp40<="000000";elsif clk'event and clk='1' then if en40='1' thenif tmp40="100111" then tmp40<="000000";else tmp40<=tmp40+1;end if;end if;end if;if tmp40="100111" then time40<='1';else time40<='0';end if;end process;

④5秒计时：

	process(clk,rst5,en5) begin if rst = '1' then tmp5<="000";elsif rst5='1' then tmp5<="000";elsif clk 'event and clk='1' then if en5='1' thenif tmp5="100" then tmp5<="000";else tmp5<=tmp5+1;end if;end if;end if;if tmp5="100" then time5<='1';else time5<='0';end if;end process;

⑤时间与状态衔接：

process(presentstate,time40,time5)begincase presentstate iswhen S0 => rst40 <='0';en40<='1';rst5<='1';en5<='0';if time40= '1' then nextstate<= S1;else nextstate<= S0; end if;when S1 => rst5 <='0';en5 <='1';rst40<='1';en40<='0';if time5= '1' then nextstate<= S2;else nextstate<= S1; end if;	when S2 => rst40 <='0';en40<='1';rst5<='1';en5<='0';if time40= '1' then nextstate<= S3;else nextstate<= S2; end if;								when S3 => rst5 <='0';en5<='1';rst40<='1';en40<='0';if time5= '1' then nextstate<= S0;else nextstate<= S3; end if;					 end case;end process;

⑥状态对应转化：

process(presentstate)begincase presentstate is when S0 	=>   Ra<='0'; Ya<= '0'; Ga<='1'; Rb<='1'; Yb<= '0'; Gb<='0';	when S1 	=>   Ra<='0'; Ya<= '1'; Ga<='0'; Rb<='1'; Yb<= '0'; Gb<='0';	when S2 	=>   Ra<='1'; Ya<= '0'; Ga<='0'; Rb<='0'; Yb<= '0'; Gb<='1';	when S3	=>   Ra<='1'; Ya<= '0'; Ga<='0'; Rb<='0'; Yb<= '1'; Gb<='0';end case;end process;

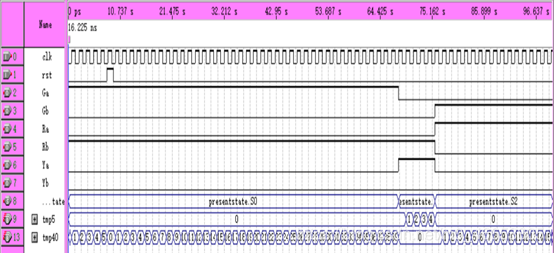

2.仿真实验：输入：clk、rst，输出：Ra、Rb、Ga、Gb、Ya、Yb以及状态中间输出：presentstate、tmp40、tmp5。
在这里插入图片描述

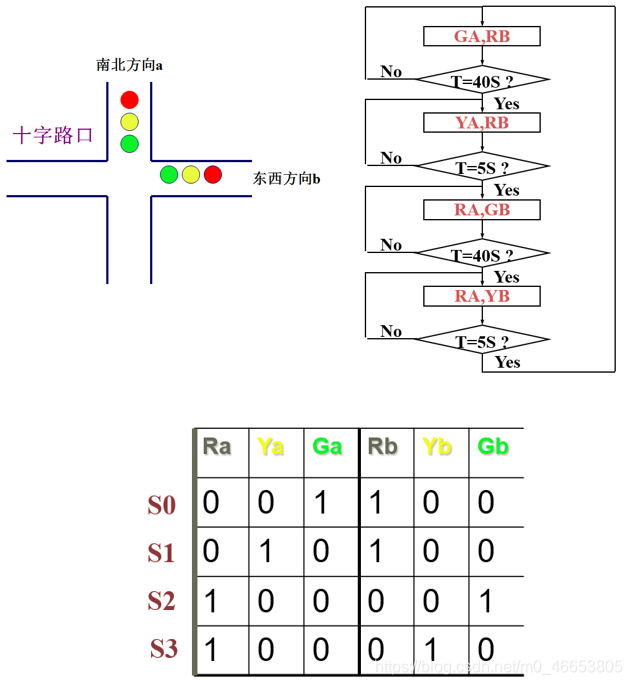

3.状态机转换图。
在这里插入图片描述

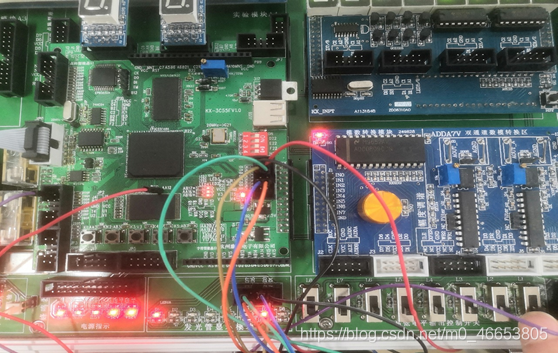

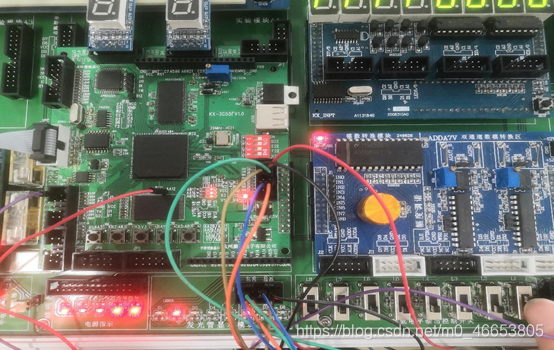

4.根据引脚配置完成接线，下载至FPGA芯片中，在实验箱上完成验证。如下图为相关的实验验证。
在这里插入图片描述

前些天发现了一个巨牛的人工智能学习电子书，通俗易懂，风趣幽默，无广告，忍不住分享一下给大家。（点击跳转人工智能学习资料）

四、实验思考与小结

1.VHDL描述的模块化，将实现不同功能的VHDL描述分开在不同的进程里面，实现VHDL的“高内聚低耦合”。
2. 需要明确不同的状态机它们之间的转换条件。
3. 状态机由状态寄存器和组合逻辑电路构成，能够根据控制信号按照预先设定的状态进行状态转移，是协调相关信号动作、完成特定操作的控制中心。交通信号灯可以用状态机的原理来实现，因为信号灯的变化状态是有限的，各个状态可以列举出来，状态间切换由计数器决定。
