11、mybatis的功能架构分析

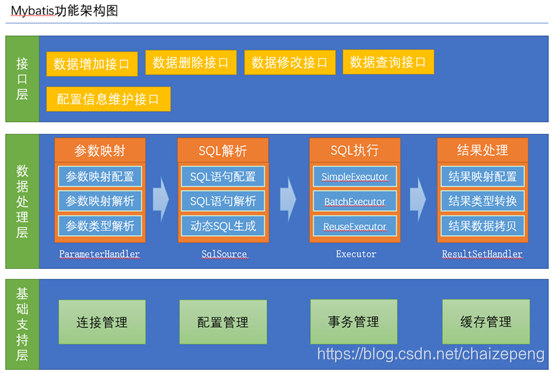

1、Mybatis功能架构

1）API接口层：提供给外部使用的接口API，开发人员通过这些本地API来操纵数据库。接口层一接收到调用请求就会调用数据处理层来完成具体的数据处理。

2）数据处理层：负责具体的SQL查找、SQL解析、SQL执行和执行结果映射处理等。它主要的目的是根据调用的请求完成一次数据库操作。

3）基础支撑层：负责最基础的功能支撑，包括连接管理、事务管理、配置加载和缓存处理，这些都是共用的东西，将他们抽取出来作为最基础的组件。为上层的数据处理层提供最基础的支撑。

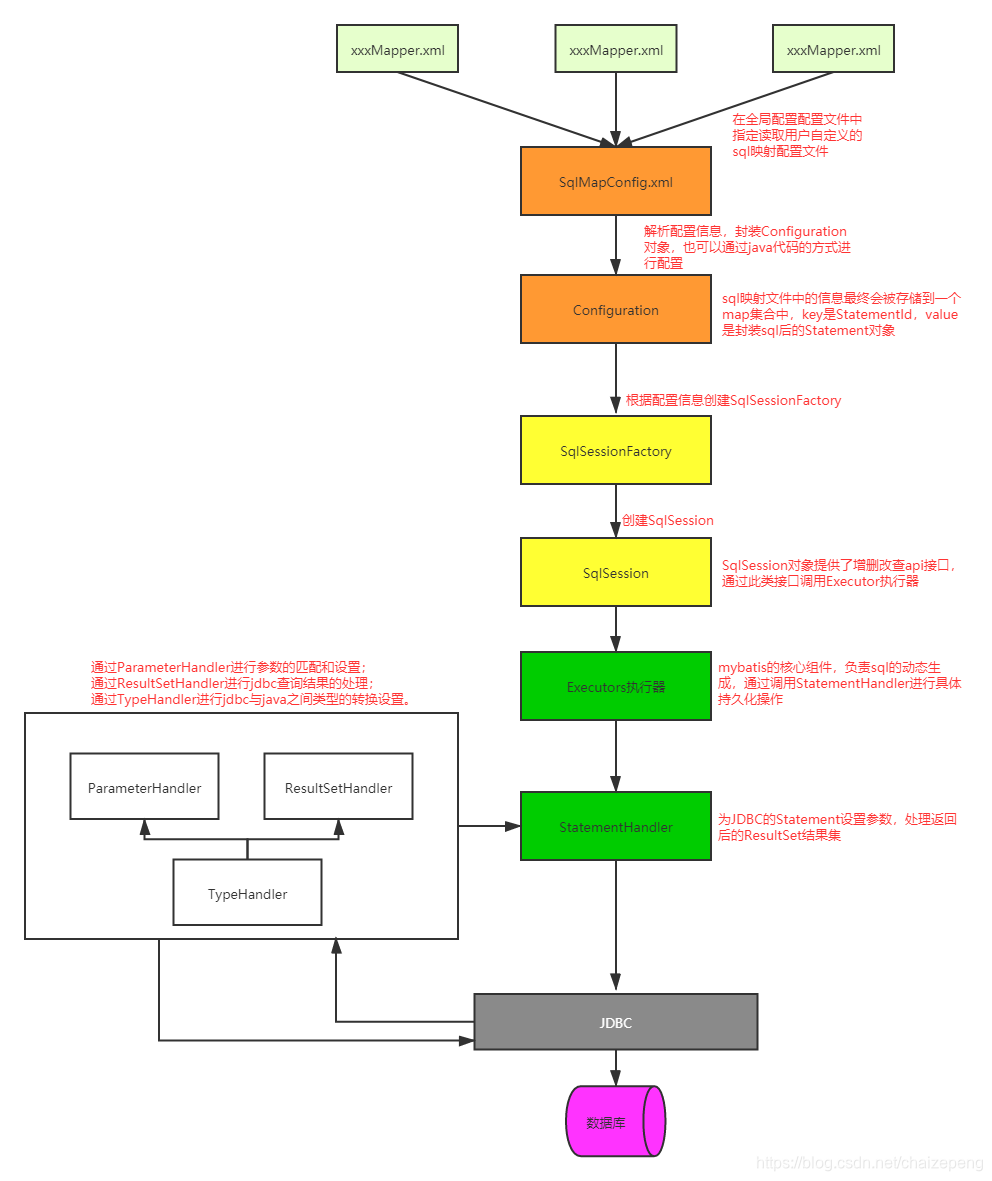

2、Mybatis基本工作原理及工作流程图

3、Mybatis的工作原理文本描述

3、1 创建SqlSessionFactory

框架初始化时，全局配置文件和sql映射文件中的内容会经过解析，最终添加在一个Configuration对象中，返回一个包含了Configuration的DefaultSqlSession对象。Mapper.xml中的增删改查标签会被解析，每一个增删改查标签都会被解析并封装到一个MappedStatement中，此时会根据配置信息创建SqlSessionFactory；

3、2 创建SqlSession

根据SqlSessionFactory 创建 SqlSession；

3、3 获取接口的代理对象

通过 SqlSession 对象获取接口的代理对象，调用getMapper方法时，使用MapperProxyFactory创建一个MapperProxy的代理对象，代理对象里边包含DeafaultSqlSession（Executor）。

3、4 进行具体的数据操作

通过Executor 进行具体的sql预编译、参数类型映射和处理结果集操作。具体为：

StatementHandler 处理sql语句预编译，设置参数；

Parameterhandler 设置预编译参数用的ResultHandler，处理结果集；

TypeHandler 在整个过程中进行数据库类型和javaBean 类型的映射；

4、Mybatis的核心组件功能分析

Configuration	MyBatis所有的配置信息都保存在Configuration对象之中，配置文件中的大部分配置都会存储到该类中
SqlSession	作为MyBatis工作的主要顶层API，表示和数据库交互时的会话，完成必要数据库增删改查功能
Executor	MyBatis执行器，是MyBatis 调度的核心，负责SQL语句的生成和查询缓存的维护
StatementHandler	封装了JDBC Statement操作，负责对JDBC statement 的操作，如设置参数等
ParameterHandler	负责对用户传递的参数转换成JDBC Statement 所对应的数据类型，处理预编译
ResultSetHandler	负责将JDBC返回的ResultSet结果集对象转换成List类型的集合
TypeHandler	负责java数据类型和jdbc数据类型(也可以说是数据表列类型)之间的映射和转换
MappedStatement	MappedStatement维护一条<select\|update\|delete\|insert>节点的封装
SqlSource	负责根据用户传递的parameterObject，动态地生成SQL语句，将信息封装到BoundSql对象中，并返回
BoundSql	表示动态生成的SQL语句以及相应的参数信息
