WPF中的Data Binding如何Debug?

大家平时做WPF开发，相信用Visual studio的小伙伴比较多。XAML代码曾经在某些特殊版本的Visual Studio中是可以加断点进行调试的，不过目前多数版本都不支持在XAML加断点来调试。

那如果自己需要绑定的 Property 没生效，该怎么去检测或Debug排查问题呢？下面大白给出几种自己用过的方法，本人的开发环境是 Win10专业版x64 + Visual Studio 2019专业版v16.2.2，以下内容中给出了详细步骤的方法都亲测有效。

方法1: 修改注册表 + 修改config文件

在注册表中增加一个选项，

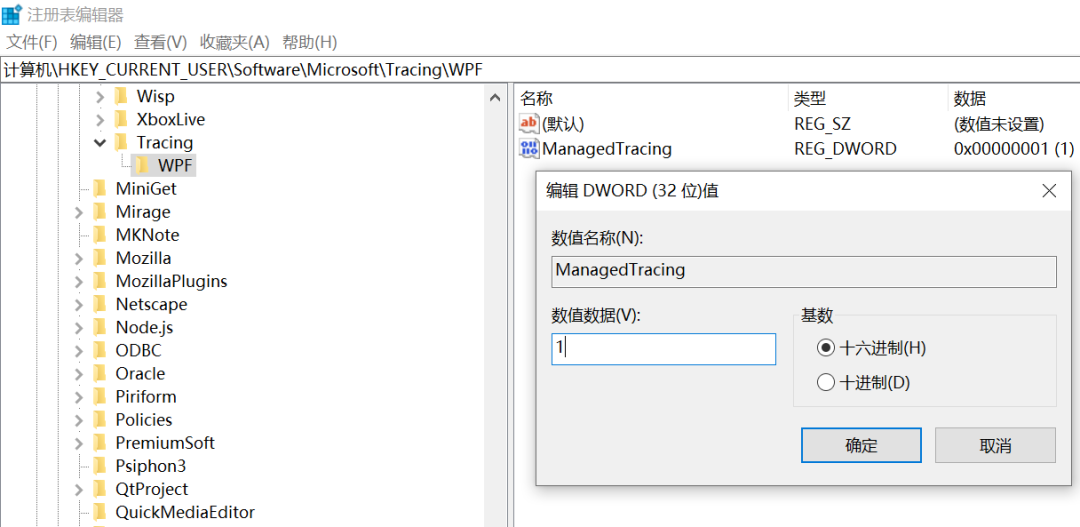

具体做法是，在目录HKEY_CURRENT_USER\Software\Microsoft中创建文件夹Tracing, 然后在其里面创建子文件夹WPF，然后新建一个DWORD(32位)值ManagedTracing，将其值设置为1.

也可以将下面的文件另存为 trace.reg，然后双击进行设置。

Windows Registry Editor Version 5.00[HKEY_CURRENT_USER\Software\Microsoft\Tracing\WPF]
"ManagedTracing"=dword:00000001

接下来，需要在你的Project的能影响 .exe.config生成的那个 .config文件下加入折叠区域的内容:

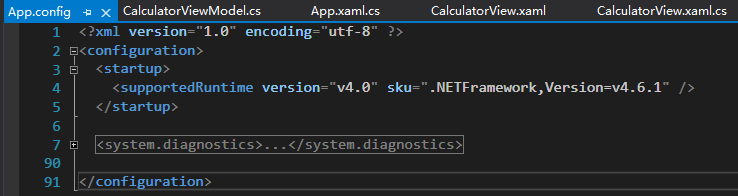

由于我这边相关的config文件就是App.config，所以只需在App.config中加入该内容。

图中折叠的部分如下:

  <system.diagnostics><sources><source name="System.Windows.Data" switchName="BindingSwitch" ><listeners><add name="BindingTextListener" /></listeners>   </source><!--<source name="System.Windows.Data" switchName="BindingSwitch" ><listeners><add name="BindingXmlListener" /></listeners>      </source>--><source name="System.Windows.DependencyProperty" switchName="BindingSwitch" ><listeners><add name="BindingTextListener" /></listeners></source><source name="System.Windows.Freezable" switchName="BindingSwitch" ><listeners><add name="BindingTextListener" /></listeners></source><source name="System.Windows.RoutedEvent" switchName="BindingSwitch" ><listeners><add name="BindingTextListener" /></listeners></source><source name="System.Windows.Media.Animation" switchName="BindingSwitch" ><listeners><add name="BindingTextListener" /></listeners></source><source name="System.Windows.NameScope" switchName="BindingSwitch" ><listeners><add name="BindingTextListener" /></listeners></source><source name="System.Windows.ResourceDictionary" switchName="BindingSwitch" ><listeners><add name="BindingTextListener" /></listeners></source><source name="System.Windows.Markup" switchName="BindingSwitch" ><listeners><add name="BindingTextListener" /></listeners></source><source name="System.Windows.Documents" switchName="BindingSwitch" ><listeners><add name="BindingTextListener" /></listeners></source></sources><switches><add name="BindingSwitch" value="All" /><!--add name="BindingSwitch" value="Off" --><!--add name="BindingSwitch" value="Verbose" --><!--add name="BindingSwitch" value="Warning" --><!--add name="BindingSwitch" value="Activity" --></switches><sharedListeners><!-- This listener sends output to a file named BindingTrace.log (text) --><add name="BindingTextListener" type="System.Diagnostics.TextWriterTraceListener" initializeData="BindingTrace.log" /><!-- This listener sends output to the console --><add name="console" type="System.Diagnostics.ConsoleTraceListener" initializeData="false"/><!-- This listener sends output to an Xml file named BindingTrace.xml --><add name="BindingXmlListener" type="System.Diagnostics.XmlWriterTraceListener" traceOutputOptions="None" initializeData="BindingTrace.xml" /></sharedListeners><trace autoflush="true" indentsize="4"></trace></system.diagnostics>

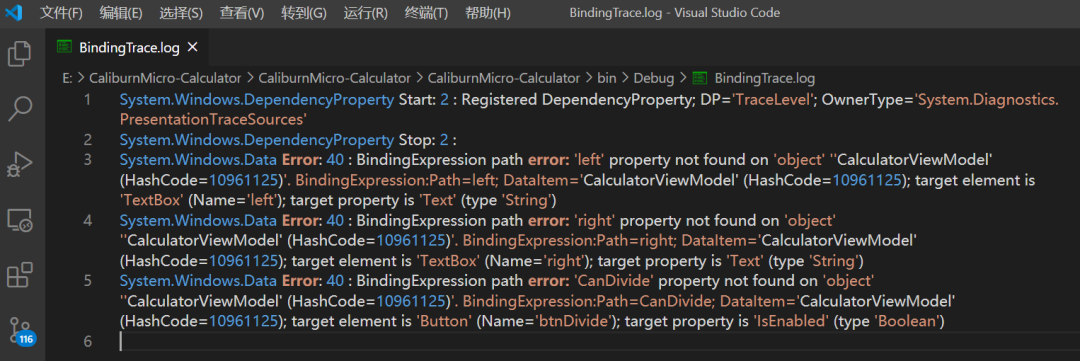

设置好后，你build这个wpf项目后，当启动Debug时，在其相应的debug目录下会多出一个 BindingTrace.log文件，比如, 我这边的内容上这样的：

我配置监听器(listener)时，将debug的信息设置成了.log格式，与.txt格式相比其优势是: 当用vs code打开时，自带高亮，看起来比较爽。

      <!-- This listener sends output to a file named BindingTrace.log (text) --><add name="BindingTextListener" type="System.Diagnostics.TextWriterTraceListener" initializeData="BindingTrace.log" />

当然也有小伙伴希望将Trace信息导出为xml，也可以的，只需将加入内容开头部分的:

  <source><listeners><add name="BindingTextListener" /></listeners>   </source><!--<source name="System.Windows.Data" switchName="BindingSwitch" ><listeners><add name="BindingXmlListener" /></listeners></source>  -->

改为:

  <!-- <source><listeners><add name="BindingTextListener" /></listeners>   </source> --><source name="System.Windows.Data" switchName="BindingSwitch" ><listeners><add name="BindingXmlListener" /></listeners></source>

即可。

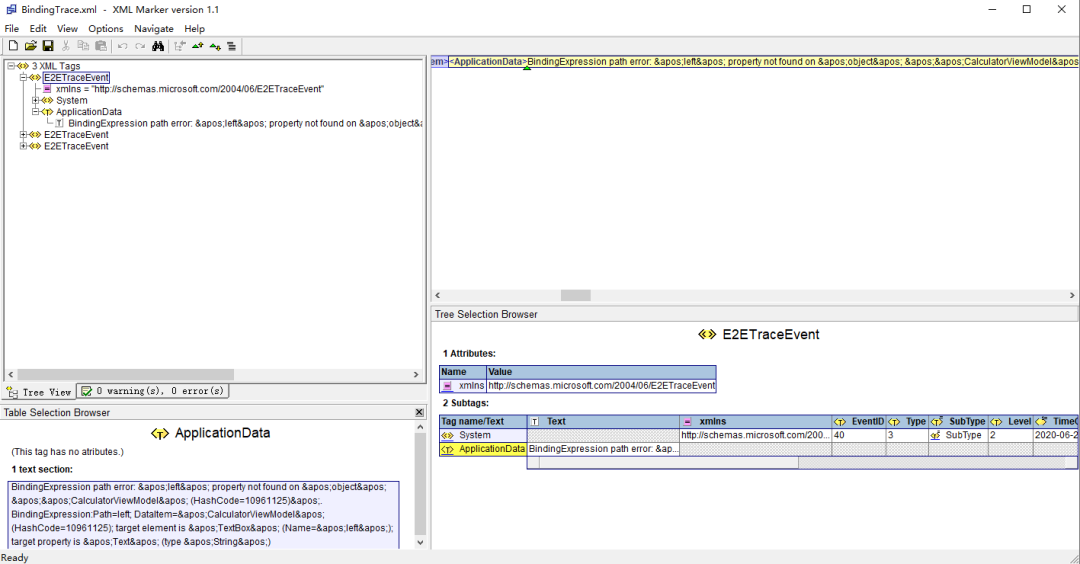

那么，此时在其相应的debug目录下会多出一个 BindingTrace.xml文件，我这边的内容上这样的：

参考:

https://systemscenter.ru/scsm_authoringtool.en/html/b24efd85-0ced-48ea-8ecc-d816c789bae2.htm

https://www.cnblogs.com/furenjun/archive/2011/08/01/2123983.html

WPF Tutorial | Debug DataBinding Issues

https://www.wpftutorial.net/DebugDataBinding.html

45-DebuggingDataBinding · bstollnitz/old-wpf-blog

https://github.com/bstollnitz/old-wpf-blog/tree/master/45-DebuggingDataBinding

方法2: 在XAML中设置TraceLevel + 在xaml中需要debug的View对应的 .xaml.cs文件中启用WPF Trace

该方法适用于 .NET framework 3.5以后(包括 .NET core)的WPF project.

首先需要给该View的xaml文件的某个节点加入PresentationTraceSources.TraceLevel="High",

<UserControl x:Class="CaliburnMicro_Calculator.Views.CalculatorView"xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"xmlns:d="http://schemas.microsoft.com/expression/blend/2008"xmlns:local="clr-namespace:CaliburnMicro_Calculator.Views"xmlns:cal="http://www.caliburnproject.org"mc:Ignorable="d"Width="240">

我这边直接在这个view的根节点<UserControl>中加入PresentationTraceSources.TraceLevel="High"，结果如下:

<UserControl x:Class="CaliburnMicro_Calculator.Views.CalculatorView"xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"xmlns:d="http://schemas.microsoft.com/expression/blend/2008"xmlns:local="clr-namespace:CaliburnMicro_Calculator.Views"xmlns:cal="http://www.caliburnproject.org"mc:Ignorable="d"Width="240" PresentationTraceSources.TraceLevel="High">

此时，我们还需要在目标View的对应的 .xaml.cs文件中启用WPF Trace.

            // Enable WPF tracingPresentationTraceSources.Refresh();PresentationTraceSources.DataBindingSource.Listeners.Add(new ConsoleTraceListener());PresentationTraceSources.DataBindingSource.Switch.Level = SourceLevels.All;

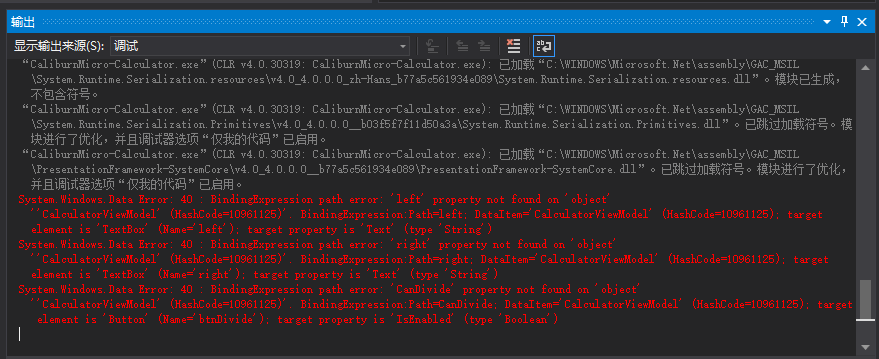

此时，在Output(输出窗口)就可以看到数据绑定的相关信息了。

可能有人会好奇output中的红色字体是怎么来的，vs的output默认是黑色。

其实安装一个vs插件VSColorOutput就好了，传送门:

https://marketplace.visualstudio.com/items?itemName=MikeWard-AnnArbor.VSColorOutput .

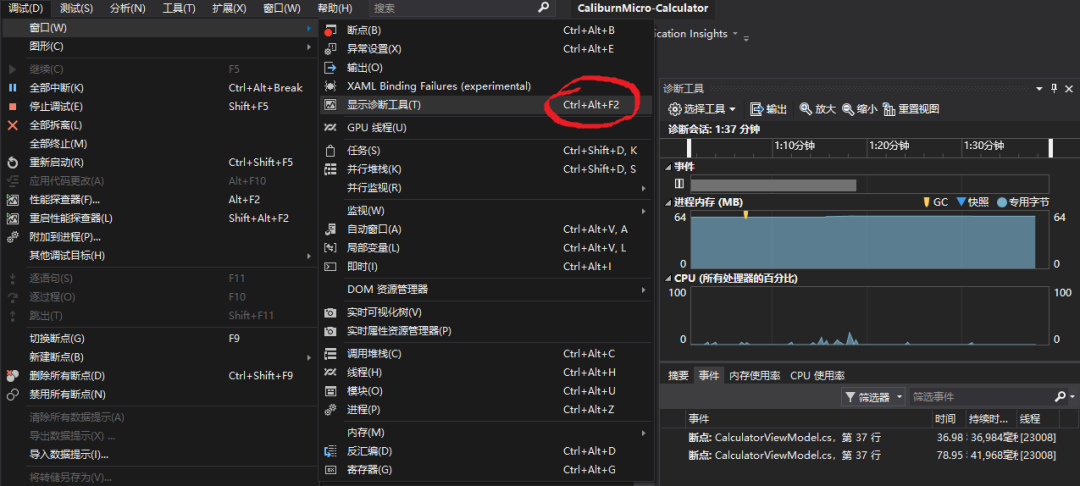

当然，你还可以在此时启用"诊断工具"，位置是：调试 -> 窗口 -> 显示诊断工具，配合起来用起来更爽喔~

方法3: Visual Studio 2019 (16.4之后的版本)安装 XAML binding extension

这个VS插件由微软XAML团队推出，看起来像是实现了方法1或方法2的自动化。

XAML binding extension for Visual Studio 2019 下载地址:

https://marketplace.visualstudio.com/items?itemName=PeterSpa.XamlBinding

相关代码已开源:

spadapet/xaml-binding-tool: XAML binding error window in a Visual Studio 2019 extension

https://github.com/spadapet/xaml-binding-tool

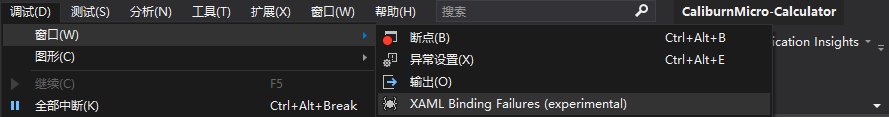

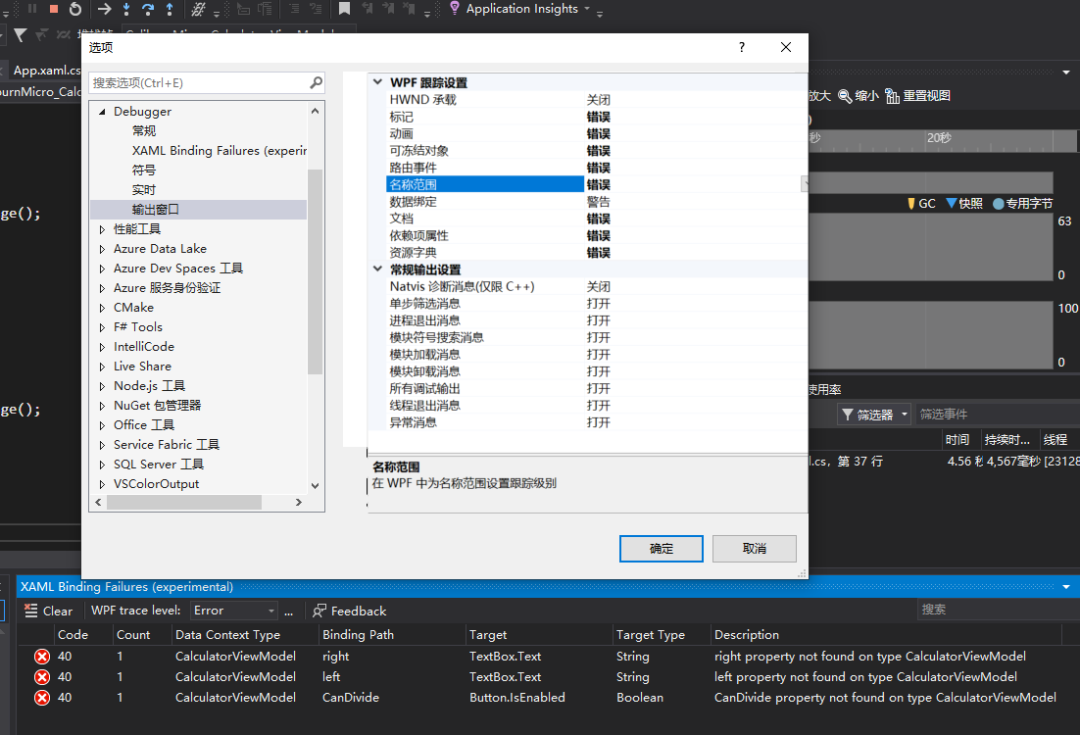

当安装好这个插件时，重启VS就可以用了，debug时，调试窗口中会多一个选项"XAML binding failures (experimental)"。点击该选项，debug相关窗口中会显示Data binding的详细信息。

此时，WPF trace level附近的...还可以点击进行设置。

方法4: 使用第三方debug工具

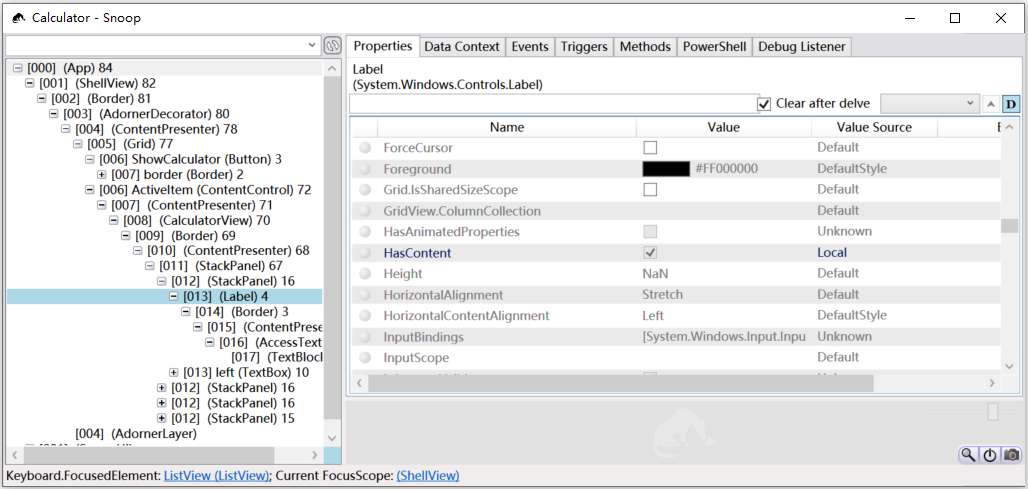

首推Snoop，这个工具大概2006年就出来了，历史悠久，最初由微软Blend团队的Pete Blois开发，功能也异常强大，而且目前也一直有Cory Plotts 等人负责维护和更新。

左上角支持filter，属性或层级很多时，可以快速定位目标节点。

Snoop中的Tree, Properties, Data Context均支持filter(过滤搜索)，而Properties和Data Context都可以打断点。

当某个属性的值改变时，整个属性的背景更改为黄色高亮一秒钟，以吸引用户注意。

Snoop允许你查看您在应用程序中指定的事件列表。当你单击元素时，你可以看到哪些元素受到影响，并查看哪个（方法或任何人）处理了该点击。Hanlded的事件以绿色显示。这是Snoop提供的查看隧道和事件冒泡传递之间的区别的强有力方法，特别是当这些事件处理得太快或根本不处理，它们如何影响您的可视化元素。

当出现binding error时，可以选择应用程序右侧的属性，然后右键单击以深入了解绑定或绑定表达式，以便给出更详细的错误说明。

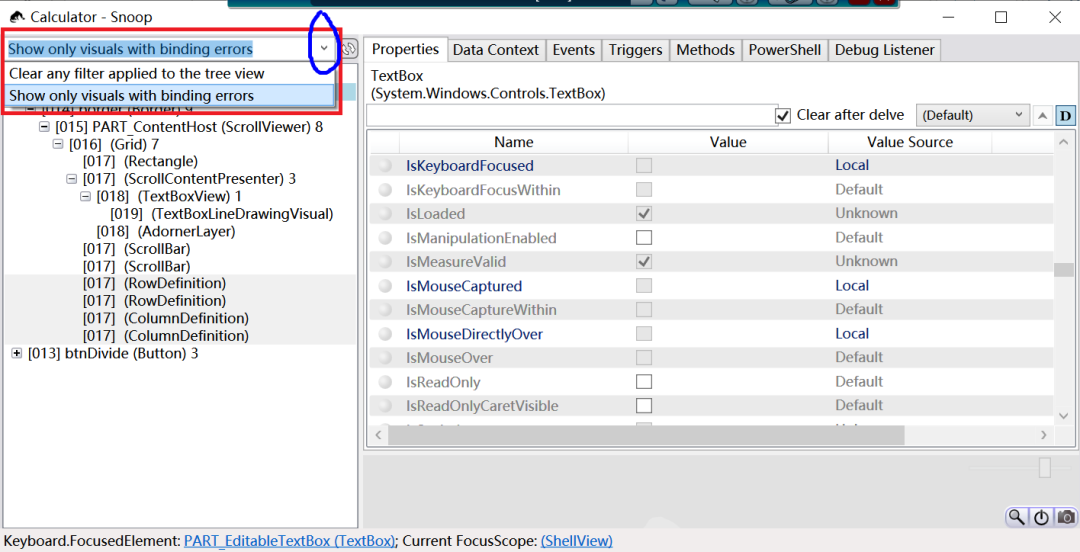

在Snoop的左上角，有一个下拉框可以打开，然后选择"Show only Visuals with binding Errors"以查看应用程序所具有的可视数据绑定错误列表。

Snoop 的一个众所周知的功能是能够识别数据绑定问题。当看到组件是否绑定正确时，我通常只是尝试一下，看看它是否有效。如果无效，我转向 Visual Studio 调试模式下的output窗口。如果无法立即看到该值，我会这样做：将 Snoop 附加(Attach)到我的应用，并从应用程序树视图上方的搜索/筛选器栏中选择"Show only visuals with binding errors"选项。

Attach和Debug的步骤如下:

• 以管理员权限启动snoop

• 在代码里面的合适地方加上断点

• Ctrl + F5 运行项目

• 重现需要debug的界面

• 调试 -> Debug -> 附加到进程(Attach)

然后在snoop上依次点:

Refresh按钮, Snoop按钮(望远镜)，借助filter找需要inspect的目标元素，接下来 debug就比较顺畅了。

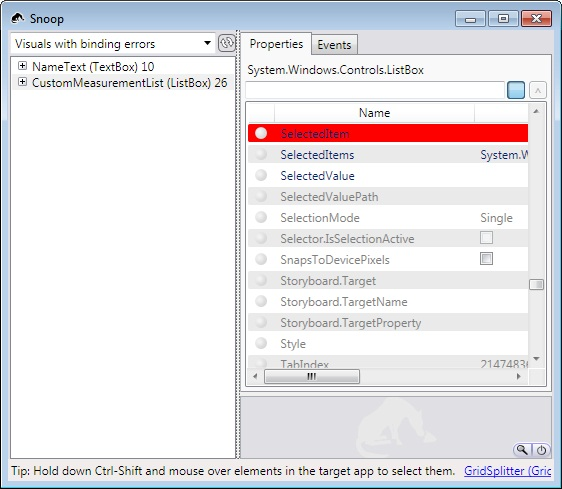

还可以使用它来显示任何具有绑定错误(Binding error)的控件（就像word中的拼写检查一样）：

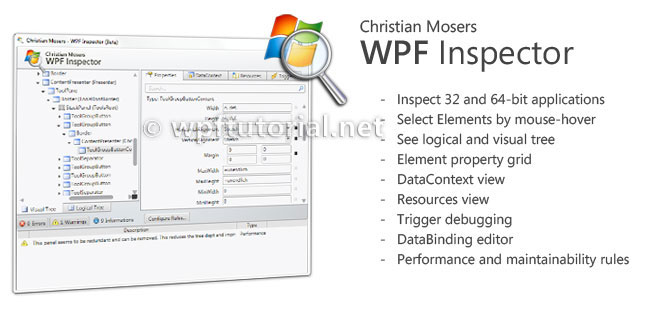

也有小伙伴在用或WPF Inspector，不过这个工具好久没更新了。

WPF Inspector 这个项目之前是在CodePlex上的，后来没人维护了，目前有人手动fork到github上，但没见任何更新。

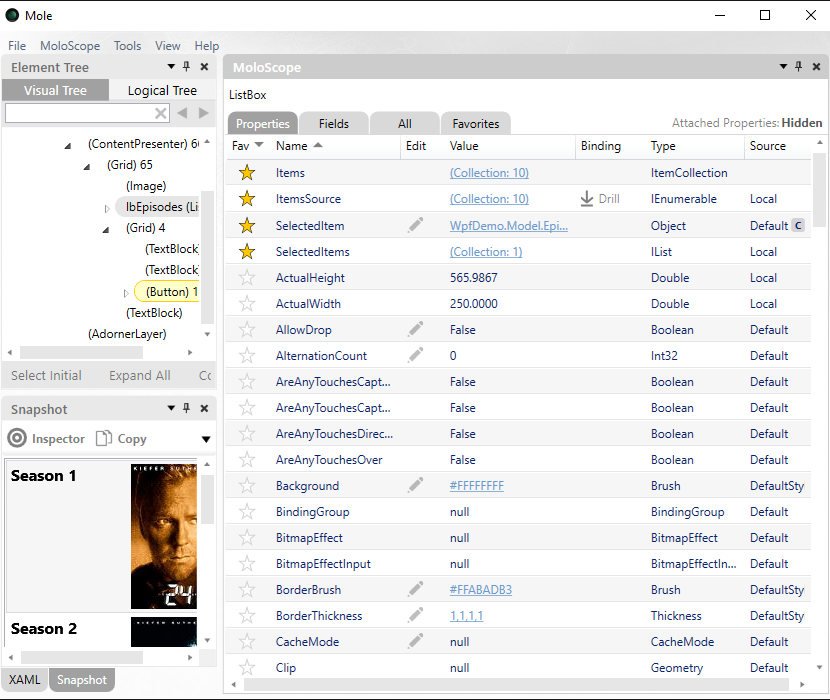

还有小伙伴用  Mole这个Visual Studio 插件，对于这个插件，Snoop的维护者Cory Plotts等人也有参与喔，有兴趣的朋友可以去试试~

Mole for Visual Studio插件下载:

Mole for VS 2015 is installed from the Visual Studio Marketplace

https://visualstudiogallery.msdn.microsoft.com/1d05cb44-8686-496b-9af3-4ed3deed3596.

Mole for VS 2017 is installed from the Visual Studio Marketplace

https://marketplace.visualstudio.com/items?itemName=KarlShifflettkdawg.MoleforVisualStudio2017.

Mole for VS 2019 is installed from the Visual Studio Marketplace

https://marketplace.visualstudio.com/items?itemName=KarlShifflettkdawg.MoleforVisualStudio2019.

其他方法:

• 将Binding改为x:Binding后进行调试

• 增加一个 ValueConverter，调用它进行调试

这两种方法本人不太熟悉，有兴趣的可以自己找相关资料去试试哈~ 有问题欢迎留言交流~
