C51蜂鸣器和数码管动静态显示

蜂鸣器代码

#include<reg52.h>
#include<intrins.h>#define uint unsigned int
#define uchar unsigned charsbit beep=P2^3;
uchar temp;
void delay(void)   //误差 -0.000000000023us
{unsigned char a,b;for(b=221;b>0;b--)for(a=207;a>0;a--);
}
void main()
{temp=0xf0;P1=temp;while(1){temp=_crol_(temp,1);P1=temp;beep=~beep;//~是按位取反，蜂鸣器给0响，给1不响delay();}}

数码管：

在这里插入图片描述数码管由a到dp分别接的是P0.0到P0.7
a是低位dp是高位，若想输出一则b、c输出高电压，由高位到低位排序二进制是00000110，然后将二进制转换为16进制是0x06。原理就是这样的，下面是数字显示对应16进制的数：

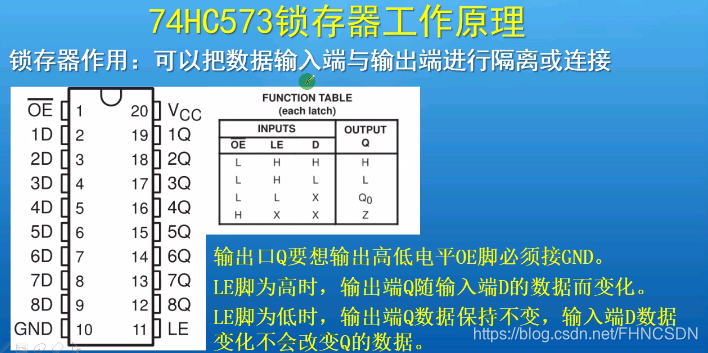

在这里插入图片描述 位选和段选：
a~dp是段选，公共脚是位选

在这里插入图片描述

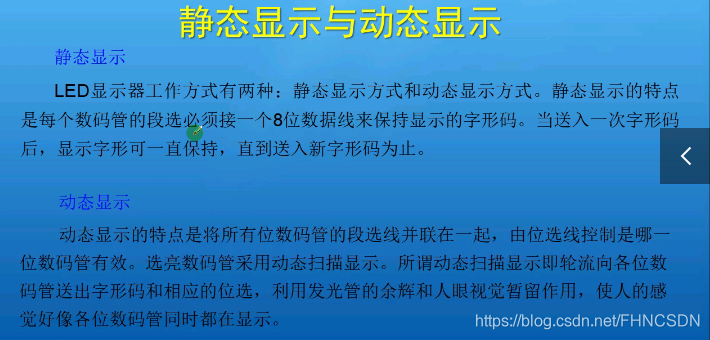

静态显示：

#include<reg52.h>
#include<intrins.h>#define uint unsigned int
#define uchar unsigned charsbit beep=P2^3;
sbit DUAN =P2^6;//数码管段选
sbit WEI=P2^7; //数码管位选
uchar temp;
void main()
{WEI=1;//打开位选锁存器P0 = 0xfe;//1111 1110 给第一个数码管接地，让它工作WEI =0;//关闭位选锁存器，进行段选（显示数字）DUAN=1;//打开段选锁存器P0 = 0x06;DUAN =0;//锁存段选锁存器
}

动态显示：

#include<reg52.h>
#include<intrins.h>#define uint unsigned int
#define uchar unsigned charsbit beep=P2^3;
sbit DUAN =P2^6;//数码管段选
sbit WEI=P2^7; //数码管位选
uchar temp;
//共阴极数码管段选表0——9，code表示数组中的数据在程序执行过程中不能被修改
//加code存放的是ROM区不加code存放的是RAM区
uchar code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};void delay(void)   //误差 -0.000000000001us
{unsigned char a,b;for(b=15;b>0;b--)for(a=152;a>0;a--);
} void display(uint i)
{   uint bai,shi,ge;bai=i/100;shi=i%100/10;ge=i%10;P0=0xff;//清除断码WEI=1;//打开位选锁存器P0 = 0xfe;//1111 1110 给第一个数码管接地，让它工作WEI =0;//关闭位选锁存器，进行段选（显示数字）DUAN=1;//打开段选锁存器P0 =table[bai];DUAN =0;//锁存段选锁存器delay();P0=0xff;//清除断码WEI=1;P0 = 0xfd;WEI =0;DUAN=1;P0 = table[shi];DUAN =0;delay();P0=0xff;//清除断码WEI=1;P0 = 0xfb;WEI =0;DUAN=1;P0 = table[ge];DUAN =0; delay(); }void main()
{while(1){display(999);}
}
