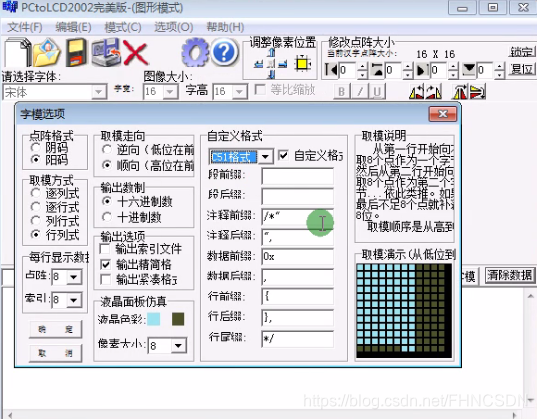

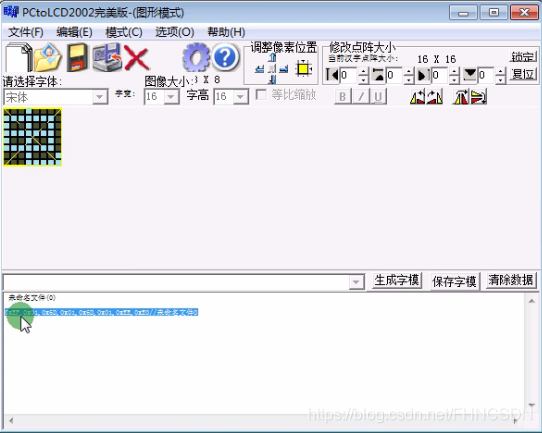

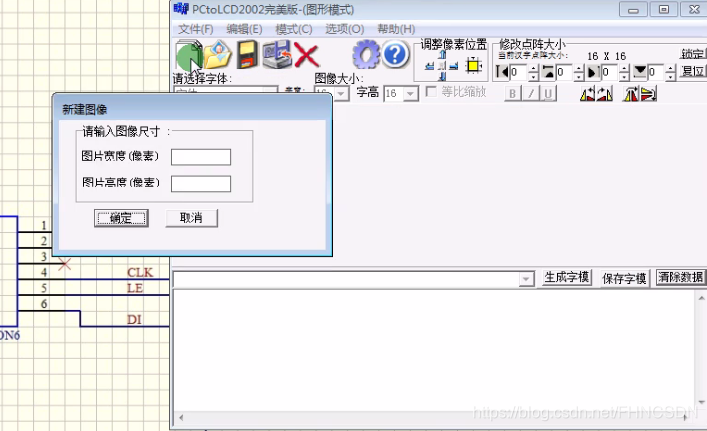

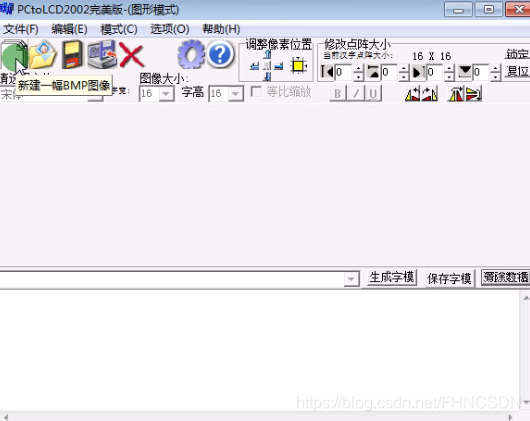

51单片机8*8点阵屏、取模软件的使用

取模软件网盘提取

链接：https://pan.baidu.com/s/1YYQo_tZNCXlo9uWVbtsNdg
提取码：jfbr

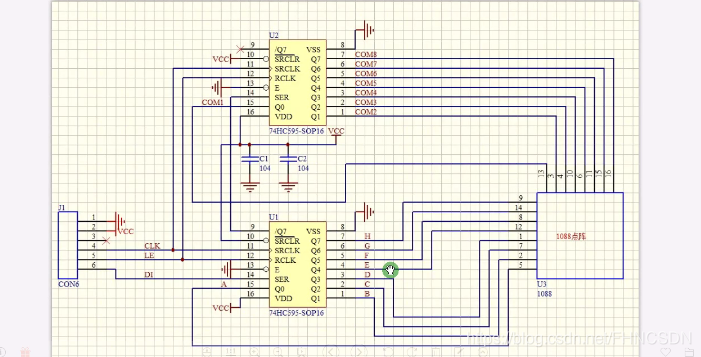

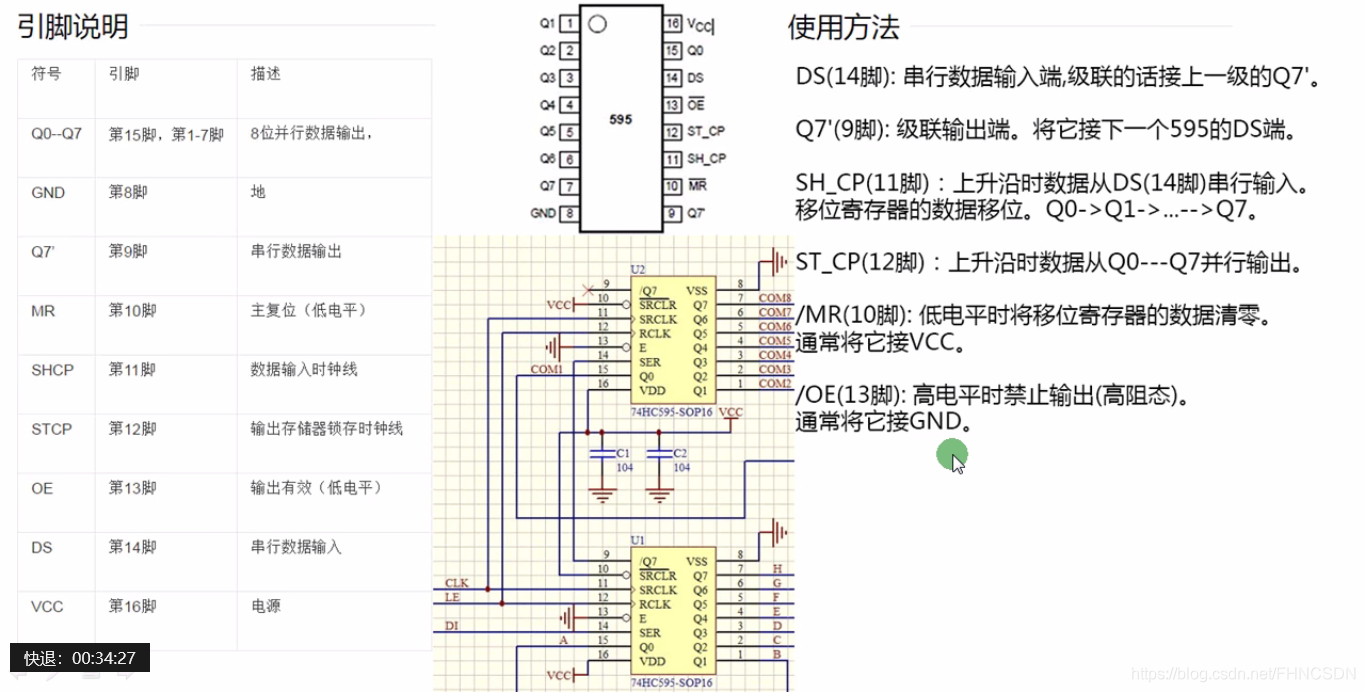

74HC595芯片原理图：

在这里插入图片描述

两片595芯片级联驱动点阵屏只需要三个IO口，串行入（一次只能传一个数据，S_CLK）并行出（一次可以传多个，R_CLK）

点阵屏内部的接线图：

在这里插入图片描述

显示一个点的程序

#include<reg52.h>
sbit DIO =P3^4;//串行数据口
sbit S_CLK =P3^5;//移位寄存器时钟
sbit R_CLK =P3^6;//输出寄存器时钟
void main()
{//ROW 0x80 ,COL 0xfeunsigned char i,dat;dat=0xfe;for(i=0;i<8;i++){S_CLK =0;R_CLK =0;//将电平拉低，准备产生一个上升沿if(dat & 0x01)//任何一个数&0x01 不是0就是1DIO = 1;else DIO = 0;S_CLK = 1;dat =dat>>1;   }dat = 0x80;for(i=0;i<8;i++){S_CLK =0;R_CLK =0;//将电平拉低，准备产生一个上升沿if(dat & 0x01)DIO = 1;else DIO = 0;S_CLK = 1;dat>>=1;}R_CLK =1;while(1);}

显示两个字（这里是上和下）的代码

#include<reg52.h>
#include<intrins.h>
sbit DIO =P3^4;//串行数据口
sbit S_CLK =P3^5;//移位寄存器时钟
sbit R_CLK =P3^6;//输出寄存器时钟
//取模软件生成的是列选值
unsigned char code table[2][8]=
{0xFF,0x00,0xEF,0xEF,0xEF,0xE1,0xEF,0xEF,
0xEF,0xEF,0xE1,0xEF,0xEF,0xEF,0x00,0xFF};void Send_Byte(unsigned char dat)
{unsigned char i;S_CLK =0;R_CLK =0;//将电平拉低，准备产生一个上升沿for(i=0;i<8;i++){if(dat & 0x01)//任何一个数&0x01 不是0就是1DIO = 1;else DIO = 0;S_CLK = 1;dat =dat>>1;S_CLK = 0;   }
} void main()
{unsigned char j,k,ROW;unsigned int z;ROW=0x80;//行选的值，先选中第一行while(1){for(k=0;k<2;k++){for(z=0;z<1000;z++){ROW=0x80;//行选的值，先选中第一行for(j=0;j<8;j++){Send_Byte(table[k][j]);Send_Byte(ROW); R_CLK =1;R_CLK =0; ROW=_cror_(ROW,1);}}}}
}
