51单片机独立键盘和矩阵键盘

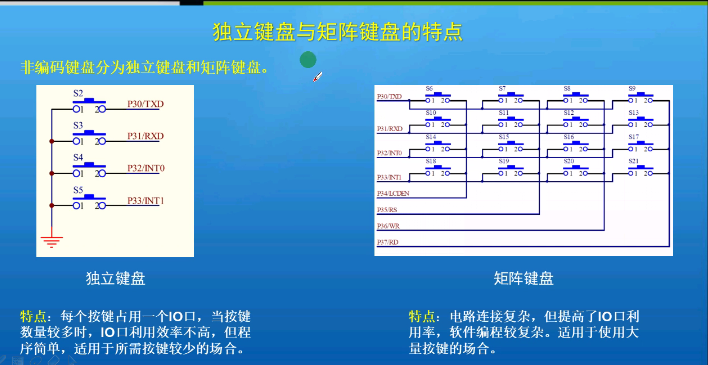

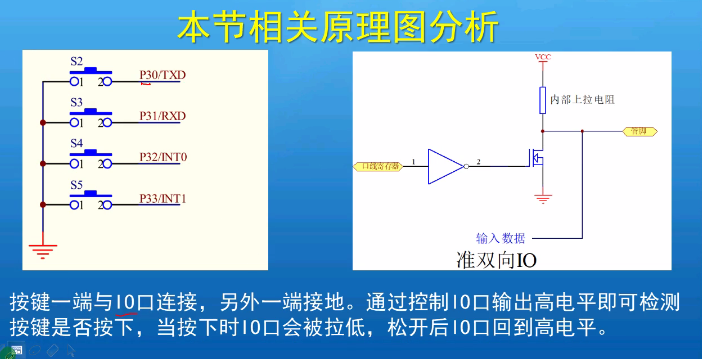

在这里插入图片描述

独立键盘代码：

#include<reg52.h>
#include<intrins.h>#define uint unsigned int
#define uchar unsigned charsbit beep=P2^3;
sbit DUAN =P2^6;//数码管段选
sbit WEI=P2^7; //数码管位选sbit key_s2 =P3^0;//独立按键s2
sbit key_s3 =P3^1;//独立按键s3
uchar temp;
uchar num;
//共阴极数码管段选表0——9，code表示数组中的数据在程序执行过程中不能被修改
//加code存放的是ROM区不加code存放的是RAM区
uchar code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};void delay(void)   //误差 -0.000000000001us
{unsigned char a,b;for(b=15;b>0;b--)for(a=152;a>0;a--);
}
void main()
{while(1){WEI=1;//打开位选锁存器P0 = 0xfe;//1111 1110 给第一个数码管接地，让它工作WEI =0;//关闭位选锁存器，进行段选（显示数字）if(key_s2==0){delay();//按键消抖if(key_s2==0){if(num!=9)num++;DUAN=1;P0=table[num];DUAN=0;while(!key_s2);//松手检测}}if(key_s3==0){delay();//按键消抖if(key_s3==0){if(num>0)num--;DUAN=1;P0=table[num];DUAN=0;while(!key_s3);//松手检测}}}
}

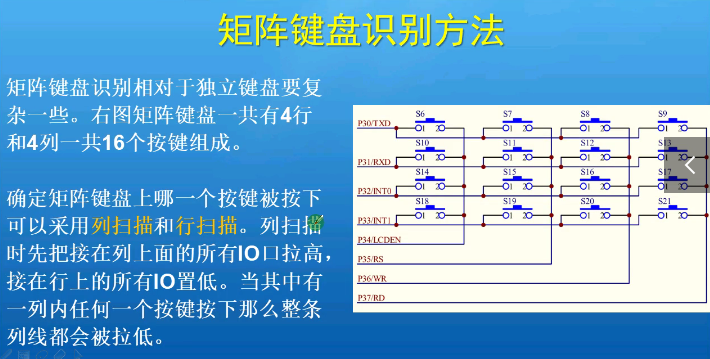

在这里插入图片描述
p30是低位p37是高位

列扫描：
1110000（0xf0）是将列所有的IO口都拉高，将行所有的IO口拉低。若第一列的任意按键被按下，则第一列会被拉低，就变为了11100000，第二列也是如此。
行扫描：
00001111 是将行所有的IO口都拉高，将列所有的IO口拉低。若第一行的任意按键被按下，则第一行会被拉低，就变为了00000111，第二行也是如此。

矩阵键盘代码：

#include<reg52.h>
#include<intrins.h>#define uint unsigned int
#define uchar unsigned charsbit beep=P2^3;
sbit DUAN =P2^6;//数码管段选
sbit WEI=P2^7; //数码管位选uchar temp;
uchar num;
uchar keyvalue=20;//初始值显示——
//共阴极数码管段选表0——9，code表示数组中的数据在程序执行过程中不能被修改
//加code存放的是ROM区不加code存放的是RAM区
uchar code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,
0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71,0x76,0x38,0x37,0x3e,0x40,0x00};void delay(void)   //误差 -0.000000000001us
{unsigned char a,b;for(b=15;b>0;b--)for(a=152;a>0;a--);
}
void keyscan()
{//矩阵键盘扫描P3=0xf0;//进行列扫描，将列拉高，行拉低if(P3!=0xf0)//判断按键是否被按下{delay();//按键消抖if(P3!=0xf0){switch(P3)//判断那一列被按下   {case 0xe0:	   //第一列keyvalue=0;break;case 0xd0:	   //第二列keyvalue=1;break;case 0xb0:	   //第三列keyvalue=2;break;case 0x70:	   //第四列keyvalue=3;break;}P3 =0x0f; //行扫描	switch(P3)//判断那一行被按下   {case 0x0e:	   //第一行keyvalue=keyvalue;break;case 0x0d:	   //第二行keyvalue=keyvalue+4;break;case 0x0b:	   //第三行keyvalue=keyvalue+8;break;case 0x07:	   //第四行keyvalue=keyvalue+12;break;}while(P3!=0x0f);//松手检测}}P3=0xff;//将P3所有的IO口拉高if(P3!=0xff)//独立键盘扫描{delay();if(P3!=0xff){switch (P3){case 0xfe :	keyvalue=16; break;//s2case 0xfd :	keyvalue=17; break;//s3case 0xfb :	keyvalue=18; break;//s4case 0xf7 :	keyvalue=19; break;//s5}while(P3!=0xff);//松手检测}	}
}
void main()
{	 WEI=1;P0=0xfe;WEI =0;while(1){keyscan();DUAN=1;P0=table[keyvalue];DUAN=0;}
}
