定时/计数器（定时和计数的功能）、定时器中断

定时/计数器实现功能：

（1）定时功能：

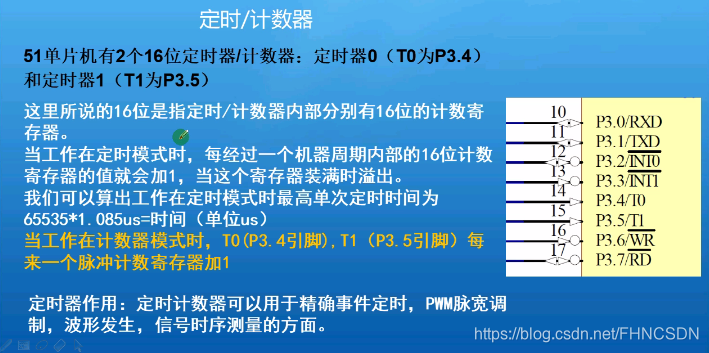

定时/计数器说明（最高单次计时时间是71毫秒=65535*1.085us，1.085us是机器周期）：
在这里插入图片描述

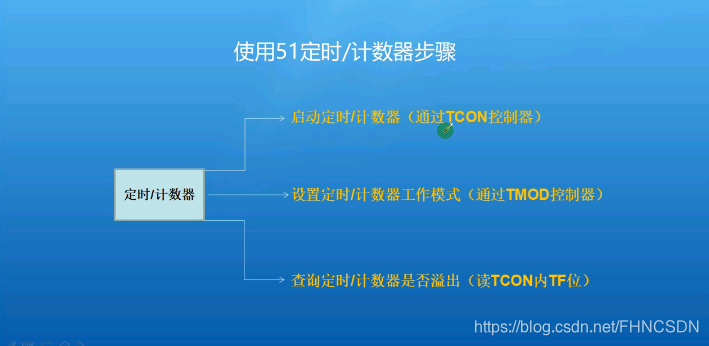

使用51定时/计数器步骤:
在这里插入图片描述

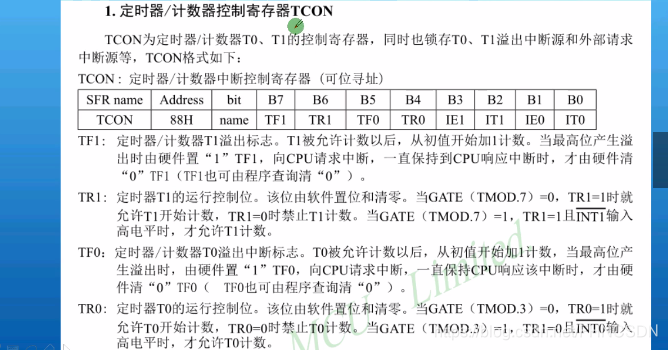

定时/计算器控制寄存器：
在这里插入图片描述

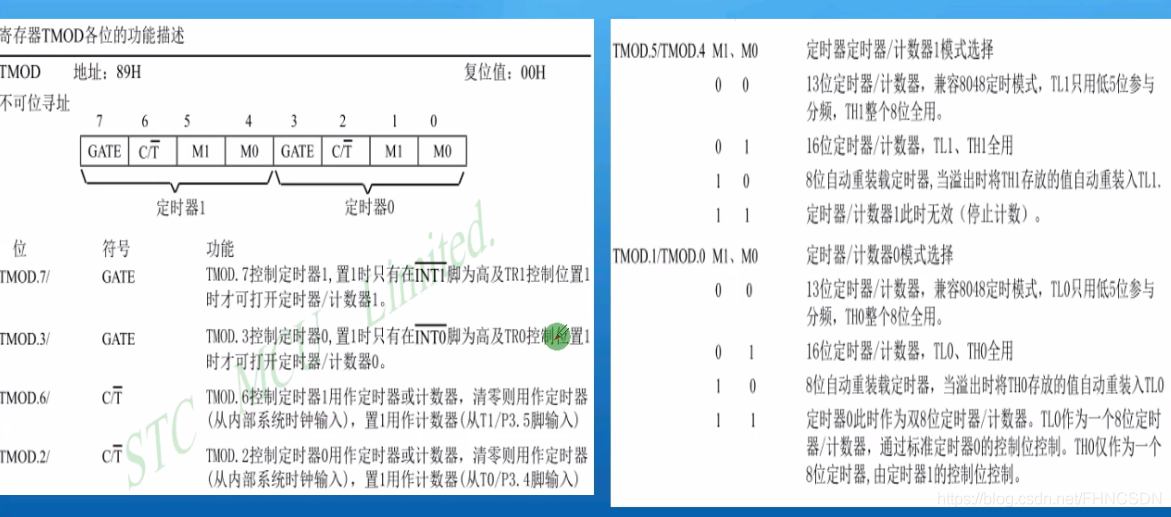

设置定时寄存器的工作模式：
在这里插入图片描述
将想计时的时间（这个时间意思是想让定时/计数器经过多长时间溢出，溢出后就说明达到了你设定的时间）转化为微秒级（50毫秒=50000微妙）再用转化后的数除以1.085（机器周期时间）得到的数就是要加的次数 ，定时/计数器总共加65535次就会溢出，提前有一个初始值就可减少达到溢出的的次数。

例子：想50毫秒后定时/计数器溢出，50毫秒=50000微妙
（第一种方式）50000除以1.085得到46082（次），然后就可以将高八位TH0=46082/256（意思是有多少个256放入高八位中），低八位TL0=46082%256（意思是将剩余的256放到低八位中）。
（第二种方式）也可以用65535减46082得到初值，再将十进制初值转化为十六进制，将前两位给TH0后两位给TL0

计时器代码示例

#include<reg52.h>
#include<intrins.h>#define uint unsigned int
#define uchar unsigned charsbit beep=P2^3;
sbit DUAN =P2^6;//数码管段选
sbit WEI=P2^7; //数码管位选
uchar temp;
//共阴极数码管段选表0——9，code表示数组中的数据在程序执行过程中不能被修改
//加code存放的是ROM区不加code存放的是RAM区
uchar code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};void delay(void)   //误差 -0.000000000001us
{unsigned char a,b;for(b=15;b>0;b--)for(a=152;a>0;a--);
} void display(uint i)
{   uint bai,shi,ge;bai=i/100;shi=i%100/10;ge=i%10;P0=0xff;//清除断码WEI=1;//打开位选锁存器P0 = 0xfe;//1111 1110 给第一个数码管接地，让它工作WEI =0;//关闭位选锁存器，进行段选（显示数字）DUAN=1;//打开段选锁存器P0 =table[bai];DUAN =0;//锁存段选锁存器delay();P0=0xff;//清除断码WEI=1;P0 = 0xfd;WEI =0;DUAN=1;P0 = table[shi];DUAN =0;delay();P0=0xff;//清除断码WEI=1;P0 = 0xfb;WEI =0;DUAN=1;P0 = table[ge];DUAN =0; delay();
}
//定时器0初始化
void timeInit()
{TR0=1;//启动定时器0TMOD=0x01;//定时器工作模式一，16位定时计时模式//TH0=0x4b;//TL0=0xfd;//定时50毫秒；TH0=(65535-46082)/256;TL0=(65535-46082)%256;//定时50毫秒；
}void main()
{uchar msec,sec;//声明毫秒和秒储存变量timeInit();while(1){if(TF0==1){TF0=0;//软件清0溢出标志位TH0=0x4b;TL0=0xfd;//重放初值msec++;//50毫秒到if(msec==20){msec=0;sec++;//一秒时间到if(sec>100)sec=0;//计时到100秒从1开始				}		}display(sec);	//数码管显示时间}
}

（2）计数功能：

#include<reg52.h>
#include<intrins.h>#define uint unsigned int
#define uchar unsigned charsbit DUAN =P2^6;//数码管段选
sbit WEI=P2^7; //数码管位选
sbit LED1=P1^0;
uchar temp;
//共阴极数码管段选表0——9，code表示数组中的数据在程序执行过程中不能被修改
//加code存放的是ROM区不加code存放的是RAM区
uchar code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};void delay(void)   //误差 -0.000000000001us
{unsigned char a,b;for(b=15;b>0;b--)for(a=152;a>0;a--);
} void display(uint i)
{   uint bai,shi,ge;bai=i/100;shi=i%100/10;ge=i%10;P0=0xff;//清除断码WEI=1;//打开位选锁存器P0 = 0xfe;//1111 1110 给第一个数码管接地，让它工作WEI =0;//关闭位选锁存器，进行段选（显示数字）DUAN=1;//打开段选锁存器P0 =table[bai];DUAN =0;//锁存段选锁存器delay();P0=0xff;//清除断码WEI=1;P0 = 0xfd;WEI =0;DUAN=1;P0 = table[shi];DUAN =0;delay();P0=0xff;//清除断码WEI=1;P0 = 0xfb;WEI =0;DUAN=1;P0 = table[ge];DUAN =0; delay();
}
//计数器0初始化
void jishuInit()
{TR0=1;//启动计数器0TMOD|=0x05;//定时器工作模式一，16位计数模式TH0=0;TL0=0;
}
//定时器1初始化
void timeInit()
{TR1= 1;//启动定时器1TMOD|=0x10;//定时器工作模式一，16位定时模式TH1=0x4b;TL1=0xfd;
}void main()
{uchar msec;//声明毫秒和秒储存变量jishuInit();//计数器0初始化timeInit();//定时器1初始化while(1){if(TF1==1){TF1=0;//软件清0溢出标志位TH1=0x4b;TL1=0xfd;//重放初值msec++;//50毫秒到if(msec==10)//定时500毫秒到{msec=0;LED1=~LED1;//产生方波}}display(TL0);	//数码管显示时间}
}

定时器中断

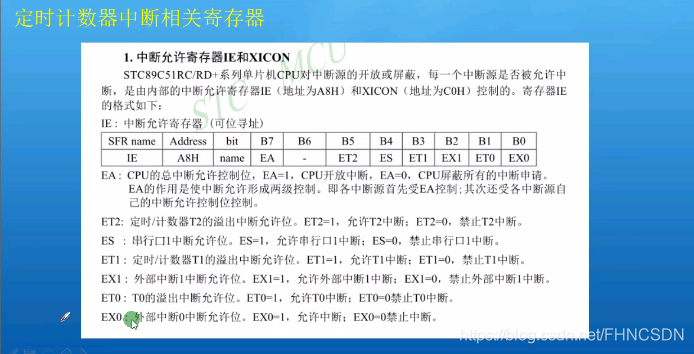

中断情况下TF由硬件清0，若无中断则有软件清0。
在这里插入图片描述
代码示例：

#include<reg52.h>
#include<intrins.h>#define uint unsigned int
#define uchar unsigned charsbit beep=P2^3;
sbit DUAN =P2^6;//数码管段选
sbit WEI=P2^7; //数码管位选uchar temp;
uchar msec,sec;//声明毫秒和秒储存变量
//共阴极数码管段选表0——9，code表示数组中的数据在程序执行过程中不能被修改
//加code存放的是ROM区不加code存放的是RAM区
uchar code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};void delay(void)   //误差 -0.000000000001us
{unsigned char a,b;for(b=15;b>0;b--)for(a=152;a>0;a--);
} void display(uint i)
{   uint bai,shi,ge;bai=i/100;shi=i%100/10;ge=i%10;P0=0xff;//清除断码WEI=1;//打开位选锁存器P0 = 0xfe;//1111 1110 给第一个数码管接地，让它工作WEI =0;//关闭位选锁存器，进行段选（显示数字）DUAN=1;//打开段选锁存器P0 =table[bai];DUAN =0;//锁存段选锁存器delay();P0=0xff;//清除断码WEI=1;P0 = 0xfd;WEI =0;DUAN=1;P0 = table[shi];DUAN =0;delay();P0=0xff;//清除断码WEI=1;P0 = 0xfb;WEI =0;DUAN=1;P0 = table[ge];DUAN =0; delay();
}
//定时器0初始化
void timeInit()
{EA=1;//打开总中断ET0=1;//打开中断允许位TR0=1;//启动定时器0TMOD=0x01;//定时器工作模式一，16位定时计时模式//TH0=0x4b;//TL0=0xfd;//定时50毫秒；TH0=(65535-46082)/256;TL0=(65535-46082)%256;//定时50毫秒；
}void time0() interrupt 1//中断函数
{TH0=0x4b;TL0=0xfd;//重放初值msec++;//50毫秒到if(msec==20)//1s时间到{msec=0;sec++;//一秒时间到if(sec>100)sec=0;//计时到100秒从1开始				}			}void main()
{timeInit();while(1){display(sec);	//数码管显示时间}
}

定时器中断进行数码管动态扫描：

#include <reg52.h>
#include <intrins.h>#define uint unsigned int
#define uchar unsigned charsbit DU = P2^6;//数码管段选
sbit WE = P2^7;//数码管位选
sbit key_s2 = P3^0;//独立按键S2
sbit key_s3 = P3^1;//独立按键S3
uchar num;//数码管显示的值//共阴数码管段选表
uchar code SMGduan[]= {0x3F, 0x06, 0x5B, 0x4F, 0x66, 0x6D, 0x7D, 0x07, 0x7F, 0x6F,};
//数码管位选码
uchar code SMGwei[] = {0xfe, 0xfd, 0xfb};
//毫秒级延时函数定义
void delay(uint z)
{uint x,y;for(x = z; x > 0; x--)for(y = 114; y > 0 ; y--);
} void display(uchar i)
{static uchar wei; 		P0 = 0XFF;//清除断码WE = 1;//打开位选寄存器P0 = SMGwei[wei];WE = 0;//锁存位选寄存器switch(wei){case 0: DU = 1; P0 = SMGduan[i / 100]; DU = 0; break;case 1: DU = 1; P0 = SMGduan[i % 100 / 10]; DU = 0; break;	case 2: DU = 1; P0 = SMGduan[i % 10]; DU = 0; break;		}wei++;if(wei == 3)wei = 0;
}
//定时器0初始化
void timer0Init()
{EA = 1;	//打开总中断ET0 = 1;//打开定时器0中断TR0 = 1;	 //启动定时器0TMOD = 0X01; //定时器工作模式，16位定时模式TH0 = 0xED;TL0 = 0xFF; //定时5ms
}void main()//main函数自身会循环
{	timer0Init();//?¨ê±?÷03?ê??ˉwhile(1){if(key_s2 == 0)//判断S2是否被按下{delay(20);//按键消抖if(key_s2 == 0){if(num != 120)num++;while(!key_s2);//松手检测}	}if(key_s3 == 0)//判断S3是否被按下{delay(20);//按键消抖if(key_s3 == 0){if(num > 0)num--;while(!key_s3);//松手检测}	}}
} //定时器中断函数
void timer0() interrupt 1
{TH0 = 0xED;TL0 = 0xFF; //定时5msdisplay(num); //数码管显示函数
}
