【重大修改】动态时间规整（Dynamic Time Warping）

本文只是简单的介绍DTW算法的目的和实现。具体的DTW可以参考一下文献：

离散序列的一致性度量方法：动态时间规整（DTW）  http://blog.csdn.net/liyuefeilong/article/details/45748399

动态时间归整/规整/弯曲(Dynamic time warping,DTW)   http://www.cnblogs.com/flypiggy/p/3603192.html

【更新日志】2017-7-17

评论区一位同学指出文章有误，笔者能力有限，暂未推导出错误之处，这里提供一个一般不会出错的理论介绍网址：维基百科，毕竟能上维基百科的都是大家公认的。DTW相关维基百科戳这里，有兴趣同学可以在评论区一起讨论文章错误之处，谢谢

DTW是干什么的？

    动态时间规整算法，故名思议，就是把两个代表同一个类型的事物的不同长度序列进行时间上的“对齐”。比如DTW最常用的地方，语音识别中，同一个字母，由不同人发音，长短肯定不一样，把声音记录下来以后，它的信号肯定是很相似的，只是在时间上不太对整齐而已。所以我们需要用一个函数拉长或者缩短其中一个信号，使得它们之间的误差达到最小。

     再来看看运动捕捉，比如当前有一个很快的拳击动作，另外有一个未加标签的动作，我想判断它是不是拳击动作，那么就要计算这个未加标签的动作和已知的拳击动作的相似度。但是呢，他们两个的动作长度不一样，比如一个是100帧，一个是200帧，那么这样直接对每一帧进行对比，计算到后面，误差肯定很大，那么我们把已知拳击动作的每一帧找到无标签的动作的对应帧中，使得它们的距离最短。这样便可以计算出两个运动的相似度，然后设定一个阈值，满足阈值范围就把未知动作加上“拳击”标签。

DTW怎么计算？

下面我们来总结一下DTW动态时间规整算法的简单的步骤：

1. 首先肯定是已知两个或者多个序列，但是都是两个两个的比较，所以我们假设有两个序列A={a1,a2,a3,...,am}  B={b1,b2,b3,....,bn}，维度m>n

2. 然后用欧式距离计算出每序列的每两点之间的距离，D(ai,bj) 其中1≤i≤m，1≤j≤n

   画出下表：



3.  接下来就是根据上图将最短路径找出来。从D(a1,a2)沿着某条路径到达D(am,bn)。找路径满足：假如当前节点是D(ai,bj)，那么下一个节点必须是在D(i+1,j)，D(i,j+1)，D(i+1,j+1)之间选择，并且路径必须是最短的。计算的时候是按照动态规划的思想计算，也就是说在计算到达第(i,j)个节点的最短路径时候，考虑的是左上角也即第(i-1,j)、(i-1,j-1)、(i,j-1)这三个点到(i,j)的最短距离。

4. 接下来从最终的最短距离往回找到那条最佳的输出路径， 从D(a1,b1)到D(am,bn)。他们的总和就是就是所需要的DTW距离

【注】如果不回溯路径，直接在第3步的时候将左上角三个节点到下一个节点最短的点作为最优路径节点，就是贪婪算法了。DTW是先计算起点到终点的最小值，然后从这个最小值回溯回去看看这个最小值都经过了哪些节点。

举个栗子：

已知：两个列向量a=[8 9 1]'，b=[ 2 5 4 6]'，其中'代表转置，也就是把行向量转换为列向量了

求：两个向量利用动态时间规整以后的最短距离

第一步：计算对应点的欧式距离矩阵d【注意开根号】

     6     3     4     27     4     5     31     4     3     5

第二步：计算累加距离D【从6出发到达5的累加距离】

     6     9    13    1513    10    14    1614    14    13    18

计算方法如下：

D(1,1)=d(1,1)=6

D(1,2)=D(1,1)+d(1,2)=9

...

D(2,2)=min(D(1,2),D(1,1),D(2,1))+d(2,2)=6+4=10

...

D(m,n)=min(D(m-1,n),D(m-1,n-1),D(m,n-1))+d(m,n)

网上有很多代码，但是大部分代码有误，比如网上流传比较多的错误版本：http://www.cnblogs.com/luxiaoxun/archive/2013/05/09/3069036.html

正确的代码可以自己写，挺简单，但是我找了一个可视化的代码，大家可以参考一下：

dtw.m



function [Dist,D,k,w,rw,tw]=dtw(r,t,pflag)
%
% [Dist,D,k,w,rw,tw]=dtw(r,t,pflag)
%
% Dynamic Time Warping Algorithm
% Dist is unnormalized distance between t and r
% D is the accumulated distance matrix
% k is the normalizing factor
% w is the optimal path
% t is the vector you are testing against
% r is the vector you are testing
% rw is the warped r vector
% tw is the warped t vector
% pflag  plot flag: 1 (yes), 0(no)
%
% Version comments:
% rw, tw and pflag added by Pau Mic[row,M]=size(r); if (row > M) M=row; r=r'; end;
[row,N]=size(t); if (row > N) N=row; t=t'; end;
d=sqrt((repmat(r',1,N)-repmat(t,M,1)).^2); %this makes clear the above instruction Thanks Pau Mic
d
D=zeros(size(d));
D(1,1)=d(1,1);for m=2:MD(m,1)=d(m,1)+D(m-1,1);
end
for n=2:ND(1,n)=d(1,n)+D(1,n-1);
end
for m=2:Mfor n=2:ND(m,n)=d(m,n)+min(D(m-1,n),min(D(m-1,n-1),D(m,n-1))); % this double MIn construction improves in 10-fold the Speed-up. Thanks Sven Mensingend
endDist=D(M,N);
n=N;
m=M;
k=1;
w=[M N];
while ((n+m)~=2)if (n-1)==0m=m-1;elseif (m-1)==0n=n-1;else [values,number]=min([D(m-1,n),D(m,n-1),D(m-1,n-1)]);switch numbercase 1m=m-1;case 2n=n-1;case 3m=m-1;n=n-1;endendk=k+1;w=[m n; w]; % this replace the above sentence. Thanks Pau Mic
end% warped waves
rw=r(w(:,1));
tw=t(w(:,2));%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
if pflag% --- Accumulated distance matrix and optimal pathfigure('Name','DTW - Accumulated distance matrix and optimal path', 'NumberTitle','off');main1=subplot('position',[0.19 0.19 0.67 0.79]);image(D);cmap = contrast(D);colormap(cmap); % 'copper' 'bone', 'gray' imagesc(D);hold on;x=w(:,1); y=w(:,2);ind=find(x==1); x(ind)=1+0.2;ind=find(x==M); x(ind)=M-0.2;ind=find(y==1); y(ind)=1+0.2;ind=find(y==N); y(ind)=N-0.2;plot(y,x,'-w', 'LineWidth',1);hold off;axis([1 N 1 M]);set(main1, 'FontSize',7, 'XTickLabel','', 'YTickLabel','');colorb1=subplot('position',[0.88 0.19 0.05 0.79]);nticks=8;ticks=floor(1:(size(cmap,1)-1)/(nticks-1):size(cmap,1));mx=max(max(D));mn=min(min(D));ticklabels=floor(mn:(mx-mn)/(nticks-1):mx);colorbar(colorb1);set(colorb1, 'FontSize',7, 'YTick',ticks, 'YTickLabel',ticklabels);set(get(colorb1,'YLabel'), 'String','Distance', 'Rotation',-90, 'FontSize',7, 'VerticalAlignment','bottom');left1=subplot('position',[0.07 0.19 0.10 0.79]);plot(r,M:-1:1,'-b');set(left1, 'YTick',mod(M,10):10:M, 'YTickLabel',10*rem(M,10):-10:0)axis([min(r) 1.1*max(r) 1 M]);set(left1, 'FontSize',7);set(get(left1,'YLabel'), 'String','Samples', 'FontSize',7, 'Rotation',-90, 'VerticalAlignment','cap');set(get(left1,'XLabel'), 'String','Amp', 'FontSize',6, 'VerticalAlignment','cap');bottom1=subplot('position',[0.19 0.07 0.67 0.10]);plot(t,'-r');axis([1 N min(t) 1.1*max(t)]);set(bottom1, 'FontSize',7, 'YAxisLocation','right');set(get(bottom1,'XLabel'), 'String','Samples', 'FontSize',7, 'VerticalAlignment','middle');set(get(bottom1,'YLabel'), 'String','Amp', 'Rotation',-90, 'FontSize',6, 'VerticalAlignment','bottom');% --- Warped signalsfigure('Name','DTW - warped signals', 'NumberTitle','off');subplot(1,2,1);set(gca, 'FontSize',7);hold on;plot(r,'-bx');plot(t,':r.');hold off;axis([1 max(M,N) min(min(r),min(t)) 1.1*max(max(r),max(t))]);grid;legend('signal 1','signal 2');title('Original signals');xlabel('Samples');ylabel('Amplitude');subplot(1,2,2);set(gca, 'FontSize',7);hold on;plot(rw,'-bx');plot(tw,':r.');hold off;axis([1 k min(min([rw; tw])) 1.1*max(max([rw; tw]))]);grid;legend('signal 1','signal 2');title('Warped signals');xlabel('Samples');ylabel('Amplitude');end


测试代码



test.m



clear
clc
a=[8 9 1 9 6 1 3 5]';
b=[2 5 4 6 7 8 3 7 7 2]';
[Dist,D,k,w,rw,tw] = DTW(a,b,1);
fprintf('最短距离为%d\n',Dist)
fprintf('最优路径为')
w


测试结果：

d =6     3     4     2     1     0     5     1     1     67     4     5     3     2     1     6     2     2     71     4     3     5     6     7     2     6     6     17     4     5     3     2     1     6     2     2     74     1     2     0     1     2     3     1     1     41     4     3     5     6     7     2     6     6     11     2     1     3     4     5     0     4     4     13     0     1     1     2     3     2     2     2     3最短距离为27
最优路径为
w =1     11     21     31     41     51     62     63     74     85     96    107    108    10

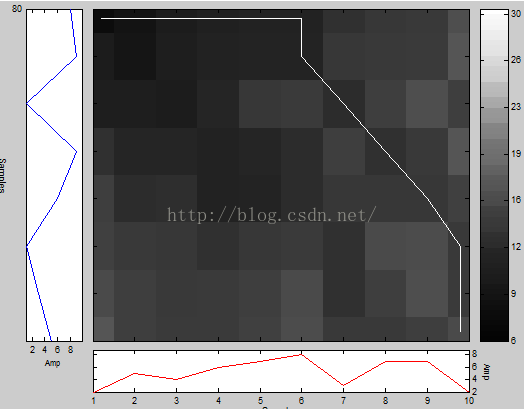

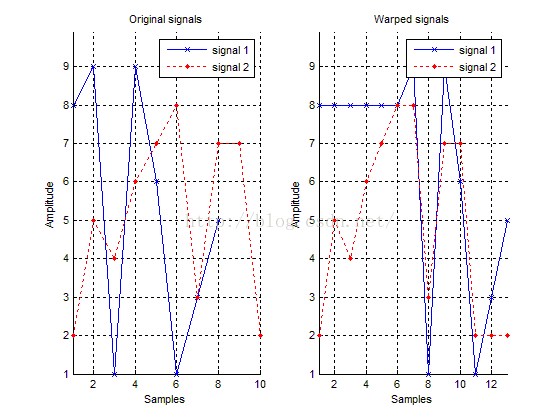

规整以后可视化如下





【更新日志：2019-9-11】

为了验证结果正确性，在python中也找到了一个工具库`dtw`

安装方法

pip install dtw

接收参数与返回参数

def dtw(x, y, dist, warp=1, w=inf, s=1.0):"""Computes Dynamic Time Warping (DTW) of two sequences.:param array x: N1*M array:param array y: N2*M array:param func dist: distance used as cost measure:param int warp: how many shifts are computed.:param int w: window size limiting the maximal distance between indices of matched entries |i,j|.:param float s: weight applied on off-diagonal moves of the path. As s gets larger, the warping path is increasingly biased towards the diagonalReturns the minimum distance, the cost matrix, the accumulated cost matrix, and the wrap path."""

输入参数：前面x和y是输入的两个序列点，dist是计算距离的方法，因为有很多距离计算的方法，只不过通常使用欧式距离，直接使用numpy里面的linalg.norm即可。

返回值：这个d有点蒙，但是如果想得到上面的27那个结果，可以看accumulated cost matrix这个返回值，wrap path就是两条路径的对应点。

调用方法(官方案例):

import numpy as np# We define two sequences x, y as numpy array
# where y is actually a sub-sequence from x
x = np.array([2, 0, 1, 1, 2, 4, 2, 1, 2, 0]).reshape(-1, 1)
y = np.array([1, 1, 2, 4, 2, 1, 2, 0]).reshape(-1, 1)from dtw import dtweuclidean_norm = lambda x, y: np.abs(x - y)d, cost_matrix, acc_cost_matrix, path = dtw(x, y, dist=euclidean_norm)print(d)

本文代码和文章已经同步到微信公众号中，公众号与本博客将持续同步更新运动捕捉、机器学习、深度学习、计算机视觉算法，敬请关注
