前言
建议大家使用Linux，因为Linux下的配置就没这么麻烦，各种make就行啦。Linux用户请绕道，因为此博客只针对Windows，可能比Linux麻烦很多倍。
在caffe-Windows新增LSTM层以后，相信很多人和我一样很好奇如何使用这一层，使用参数都有什么。找了三四个代码，但是大部分配置都出现了问题，因为它们都是基于Linux的，然而逮着一个折腾，还是折腾出来一个了。
源码GitHub：https://github.com/jeffdonahue/caffe/tree/recurrent
源码云盘：链接：http://pan.baidu.com/s/1kUCklO7 密码：j6ot
源码说明：https://github.com/BVLC/caffe/pull/2033
资料来源：https://groups.google.com/forum/#!topic/caffe-users/7pt6V_IC8TE
第一步
安装一些必要的东西：
①anaconda（Python2.7），用于执行内部Python文件进行数据集制作
官网：https://www.continuum.io/downloads
云盘：链接：http://pan.baidu.com/s/1c1Ydlio 密码：60ph
②Git（Windows）：用于运行sh文件
官网：https://git-scm.com/
云盘：链接：http://pan.baidu.com/s/1jHNHAYU 密码：qjmb
③MinGW：用于执行make命令
云盘：链接：http://pan.baidu.com/s/1gfl4lCR 密码：6q7c
安装方法：http://blog.csdn.net/pdcxs007/article/details/8582559
其实可以不用看安装方法，直接傻瓜式安装，安装时，注意选择“download latest repository catalogues”以及“C和C++compiler”即可。
【注】这三个工具都没什么安装技巧，各种下一步即可。
第二步
下载了caffe-recurrent与我们加完LSTM的caffe-Windows比较一下，以确定还需要加哪些层到caffe-Windows中去。
然而发现caffe-recurrent中并不存在\include\caffe\layers并不存在，那就先不管了；再看两个代码中的\src\caffe\layers，发现也没啥可比性，那也暂时丢那不看，直接对比prototxt的序列化接口，也即caffe.proto，工具MATLAB。好像也没啥改的。那就不管了。
【注】没啥改的不是说完全一样，而是说这一个必须进行核对的一步中，需要修改的参数基本都在caffe-Windows的caffe.proto中定义了，虽然与caffe-recurrent的不一样，但是影响不大。
第三步
执行数据集的转换，但是在此之前，请确定“前言”的三个工具以安装无误，安装完git以后，有关sh的文件图标会更改为bat的图标，表示可以双击执行。以下步骤中严格注意路径的跳转。

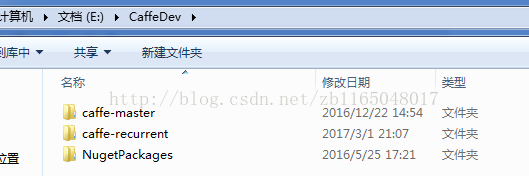

现将caffe-recurrent解压到一个地方，我放到了caffe-DEV中了，如下

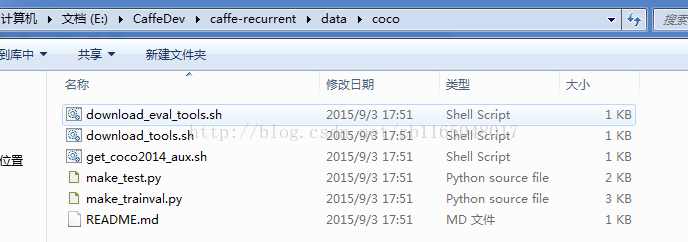

接下来进入到E:\CaffeDev\caffe-recurrent\data\coco对数据集进行处理
首先获取“train/val/test splits”，但是由于我们的windows没有安装wget，那么就手动下载吧
get_coco2014_aux.sh中的网址数据：http://dl.caffe.berkeleyvision.org/coco2014_aux.tar.gz
get_coco2014_aux.sh中的网址网盘：链接：http://pan.baidu.com/s/1gf1dskj 密码：b6fg

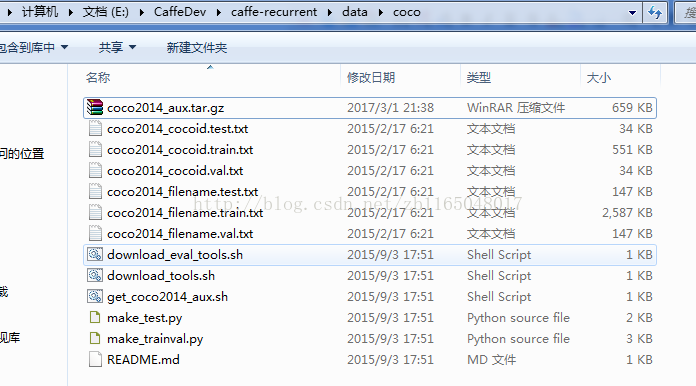

直接解压到当前文件夹E:\CaffeDev\caffe-recurrent\data\coco即可，类似于
然后下载“official COCO tool”，由于是git下载，所以直接双击download_tools.sh即可下载，如果网速慢或者其它原因，也可以去网址下载
COCOtool官网：https://github.com/pdollar/coco
COCOtool网盘：链接：http://pan.baidu.com/s/1nuKTC3B 密码：r588

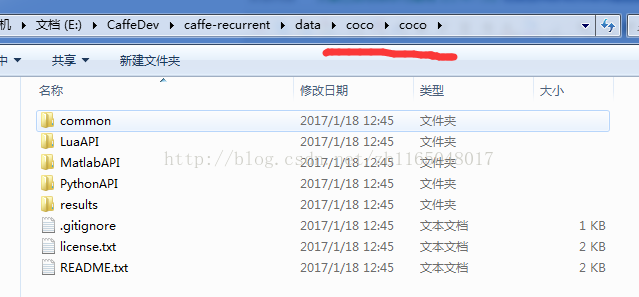

解压到当前文件夹，并且将coco-master重命名为coco。
【注】如果有兴趣，可以看看置顶博客“网站收集”中关于Windows下的wget的安装方法，很简单。
接下来一步很烦人，很容易出错：

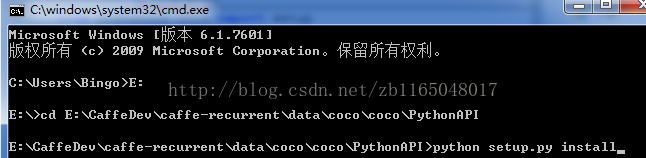

我们主要目的是编译这个COCOtool的PythonAPI包，所以按照说明，跳入到PythonAPI文件夹之后，直接使用这句话：
python setup.py install我主要遇到的问题是两个：
①python Unable to find vcvarsall.bat

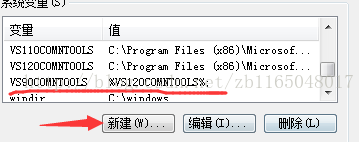

解决方法：添加系统环境变量——变量名：VS90COMNTOOLS 变量值：%VS120COMNTOOLS%;

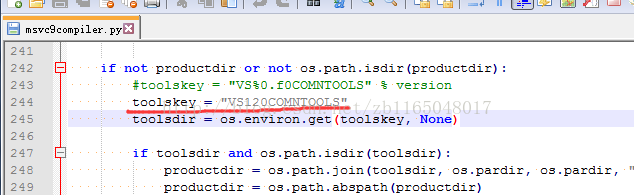

如果还是不行，继续更改C:\Users\Bingo\Anaconda2\Lib\distutils下的msvc9compiler.py的243行为，严格注意对齐，这个地方有坑，注意对齐,不要用tab对齐，用空格
toolskey = "VS120COMNTOOLS"
②error: command 'C:\\Program Files (x86)\\Microsoft Visual Studio 12.0\\\VC\\BIN\\cl.exe"' failed with exit status 2
或者是这个“Command line error D8021: invalid numeric argument '/Wno-deprecated”，它俩一起出现的。
这个问题也比较麻烦，折腾最久。差点忘记是怎么解决的了，有可能读者运行不会出现这个问题，但是我就是遇到，没辙。
我的解决办法好像比较奇葩，没啥道理而言

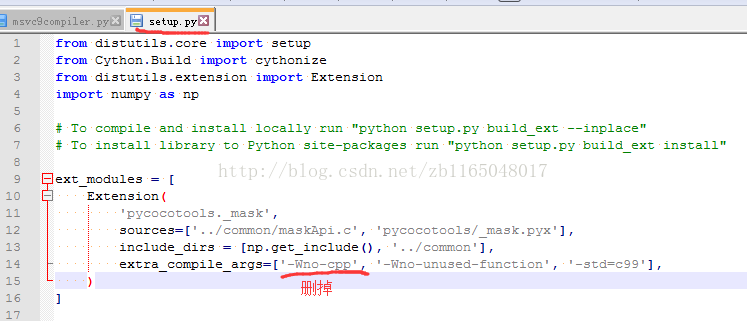

删掉横线部分以后，命令行运行python setup.py install
接下来再恢复删掉的内容，再来一次python setup.py install，然后就好了。

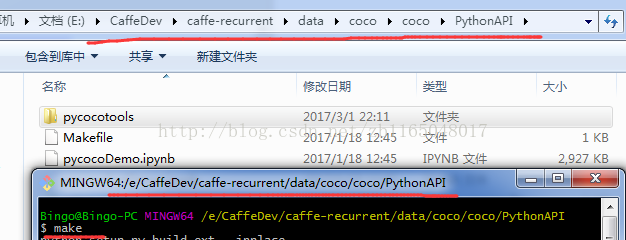

不过为了与readme保持一致
To install:
-For Matlab, add coco/MatlabApi to the Matlab path (OSX/Linux binaries provided)
-For Python, run "make" under coco/PythonAPI
-For Lua, run “luarocks make LuaAPI/rocks/coco-scm-1.rockspec” under coco/
这样就生成了一些东西，也不知道打包能不能直接用，毕竟是编译的，还是上传一下吧
pycocotools网盘：链接：http://pan.baidu.com/s/1o7Opvg2 密码：31xc
第四步
制作数据集：

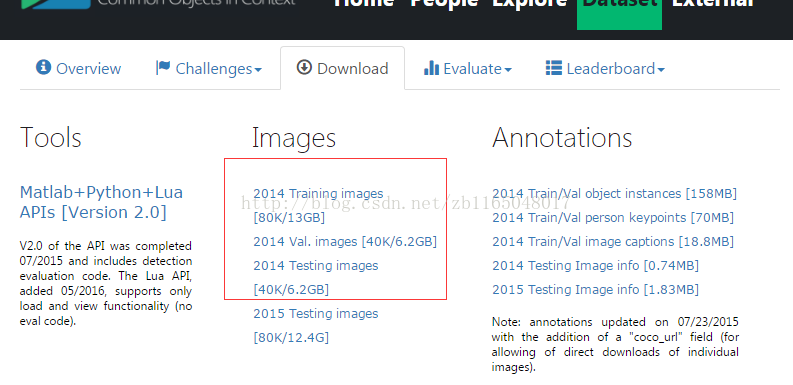

①下载官网的coco数据集
数据集太大了，就不百度云了。下载2014就行了，因为本文主要是看看lstm的写法和运行，而非看结果。当然训练好应该有效果的
coco官网：http://mscoco.org/dataset/#download
我把annotation上传了一下：链接：http://pan.baidu.com/s/1slAStNf 密码：kwi6

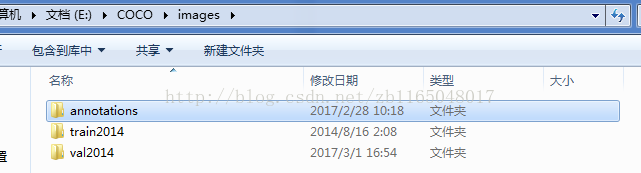

然后随便哪里建立一个images文件夹，并且将三个文件解压进去。注意下图的三个文件夹中均为图片或者json，没有任何其他文件夹，不要解压错了。
②更改相关路径E:\CaffeDev\caffe-recurrent\examples\coco_caption\coco_to_hdf5_data.py的12~14行修改为
COCO_PATH = './data/coco/coco'
# COCO_TOOL_PATH = '%s/PythonAPI/build/lib/pycocotools' % COCO_PATH
COCO_TOOL_PATH = '%s/PythonAPI/pycocotools' % COCO_PATH
#COCO_IMAGE_ROOT = '%s/images' % COCO_PATH
COCO_IMAGE_ROOT = 'E:/COCO/images'#COCO_ANNO_PATH = '%s/annotations/captions_%%s2014.json' % COCO_PATH
#COCO_IMAGE_PATTERN = '%s/images/%%s2014' % COCO_PATH
COCO_ANNO_PATH = '%s/annotations/captions_%%s2014.json' % COCO_IMAGE_ROOT
COCO_IMAGE_PATTERN = '%s/%%s2014' % COCO_IMAGE_ROOT
COCO_IMAGE_ID_PATTERN = 'COCO_%s2014_%%012d.jpg'python ./examples/coco_caption/coco_to_hdf5_data.py
pauseE:\CaffeDev\caffe-recurrent>python ./examples/coco_caption/coco_to_hdf5_data.pyTraceback (most recent call last):File "./examples/coco_caption/coco_to_hdf5_data.py", line 21, in <module>from coco import COCOFile "./data/coco/coco/PythonAPI/pycocotools\coco.py", line 55, in <module>from . import mask as maskUtils
ValueError: Attempted relative import in non-packageE:\CaffeDev\caffe-recurrent>pause
请按任意键继续. . .#from . import mask as maskUtils
import mask as maskUtils
【注】此步骤强烈建议关注路径的修改，如果出现XXXdoesn't exist的问题，一定是路径问题，请自行核对解决。

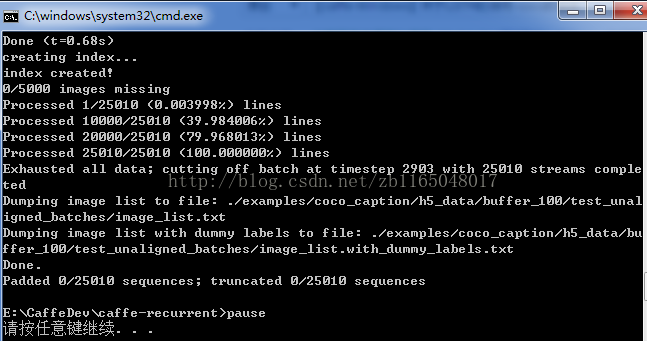

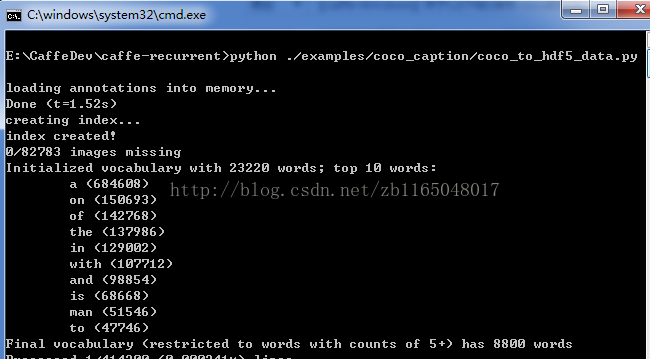

切分完成的标志是
第五步

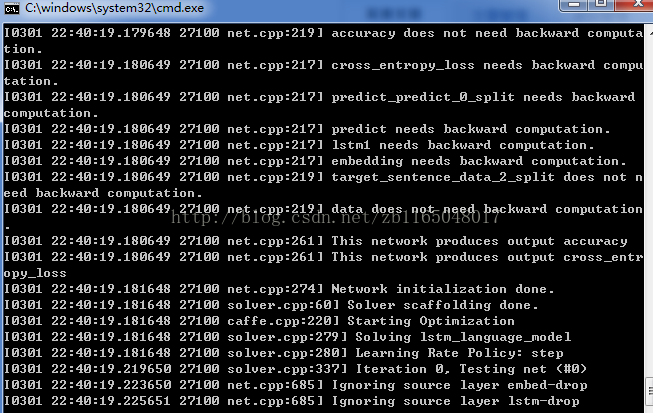

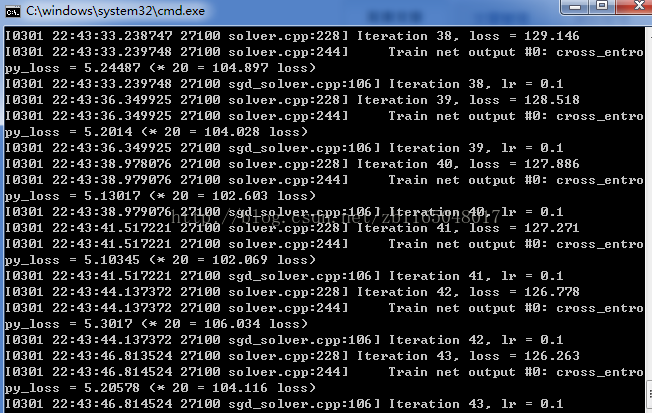

最后一步训练过程了，在E:\CaffeDev\caffe-recurrent下建立一个train_language_model.bat，内容为
E:\CaffeDev\caffe-master\Build\x64\Release\caffe train -solver=./examples/coco_caption/lstm_lm_solver.prototxt
pause由于GPU借走了，所以只能用CPU模式了。修改E:\CaffeDev\caffe-recurrent\examples\coco_caption\lstm_lm_solver.prototxt第18行为
solver_mode: CPU
第六步

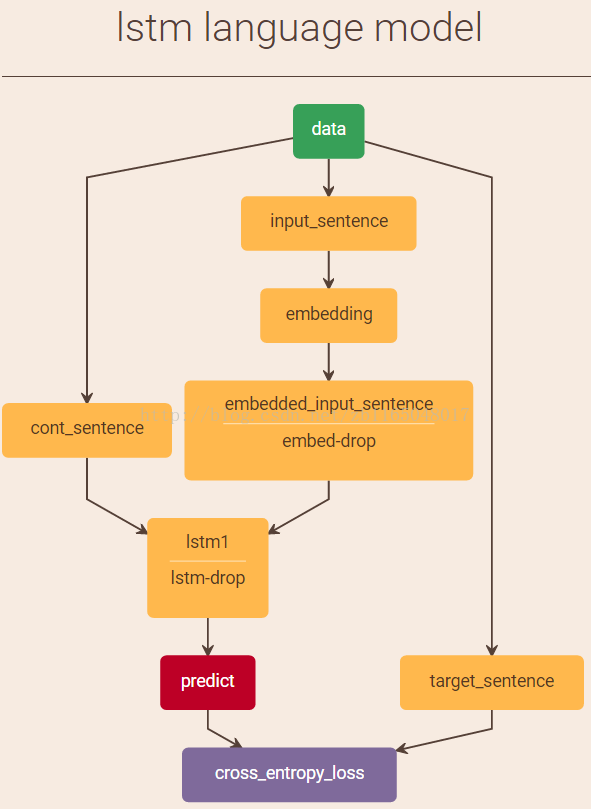

分析此模型,用netscope画出网络结构看看
提取出其中层LSTM看看写法：
layer {name: "lstm1"type: "LSTM"bottom: "embedded_input_sentence"bottom: "cont_sentence"top: "lstm1"recurrent_param {num_output: 1000weight_filler {type: "uniform"min: -0.08max: 0.08}bias_filler {type: "constant"value: 0}}
}【注】本文只是为了避免纸上谈兵，实际找了一个模型进行调试输出，但是模型的最终结果并没有运行出来（CPU太慢），而且结果与本文主旨无关。本文主要是为了看到一个能够正确训练的关于LSTM的模型，进而进行后续的LSTM书写分析。如若有误请多多指正，谢谢大家。
下一篇博文可能会研究一个小例子，更加简明，参考地址先贴出来：http://christopher5106.github.io/deep/learning/2016/06/07/recurrent-neural-net-with-Caffe.html
最后再强调一遍：路径、路径、路径
