小数延迟滤波器

作者：桂。

时间：2017-10-10 22:38:46

链接：http://www.cnblogs.com/xingshansi/p/7648274.html

前言

阵列信号处理中，经常用到小数延迟（fractional delay，FD）的思路，例如Beamforming、GSC等等，本文摘录几个小数延迟的实现方式，不打算做系统性的梳理，具体可参考课件。

一、问题模型

给出用到的资料：

1）部分code：网盘code.

2）stanford课件，对应链接：https://ccrma.stanford.edu/~jos/Interpolation/

3）Beamforming应用实例：http://www.labbookpages.co.uk/audio/beamforming/fractionalDelay.html

以均匀线阵为例：

设麦克风阵列共用M个阵元，中心为参考点，阵元间距为d，信号入射角为θ，声音传播速度为c，则根据几何知识，第m(0≤m≤M-1)个阵元的时延为τ_m = (d/c) sinθ(m-(K-1)/2)。

麦克风采集的是数字信号，设采样周期为T，则对时域离散的信号来说，时延为D = τ/T。通常D不是一个整数，而对离散信号来说，整数时延才有意义。对于非整数D，可以分解为整数部分和分数部分D = ⌊D⌋ + d，式中，⌊D⌋为D的向下取整，0≤d<1。对于非零的分数部分d，此时信号实际值介于两个相邻采样点之间，即分数延迟。在实际处理中，可对d四舍五入取整，然后加上⌊D⌋，得到近似整数时延，但这种方法处理的结果不够精确。为了得到精确的结果，通常借助小数延迟的思路。

二、小数延迟滤波器

　　A-一阶FIR设计

思路主要来自Taloy一阶近似：

从而

即：

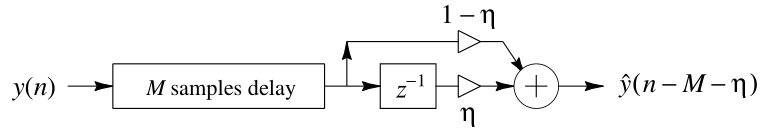

其中η为对应的小数延迟，滤波器架构（低通信号有效）：

　　B-一阶IIR设计

此时对应的滤波器为全通滤波器（All pass），近似逼近

滤波器响应：

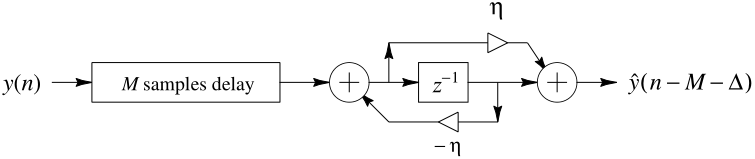

滤波器架构：

对应时间延迟：

　　C-Sinc逼近

根据小数延迟滤波器的特性：

幅度响应：全通
相位响应：线性

得出滤波器：

对于采样信号，需要限定在-fs/2 ~ fs/2之间，即相当于对滤波器进行了频域截断，截断的滤波器特性：

求解该滤波器：

容易证明该滤波器是原型滤波器均方误差最小的逼近。

%线阵为例
delay = d*sin(theta)*fs/c*(0:1:element_num);
n = -64:63;
i = 3;%延迟的阵元
h = sinc(n+delay(i));
H = zeros(1,256);
H(1:128) = h;
output = ifft((fft(sig)).*(fft(H)));%sig为输入信号
%相比时域卷积，频域点乘进一步节省资源

　　存疑：如果不是[-pi pi]，而是取[0 2*pi]，即sin(2*pi*f0*t)其中f0为大于fs/2的信号，简单的逼近结果错误，延迟如何实现？

已解决，具体参考：过采样的小数延迟实现。

　　D-Sinc加窗

由于C中滤波器存在截断，防止能量泄露的一个常用思路就是：加窗截断。

即：

α < 1 provides for a nonzero transition band。

对应code:

function h = hsincw2(L,d,wp,win)
% HSINCW2
% MATLAB m-file for sinc windowing method for FD filter design
% h = hsincw2(L,d,wp,win) designs an (L-1)th-order FIR
% filter to approximate a fractional delay of d samples,
% where 0 <= d < 1, wp is the passband of approximation and
% win is a length-L window function
% (e.g., win = chebwin(L,ripple), with sidelope ripple in dB).
% Output: length-L filter coefficient vector h
% Function Calls: standard MATLAB functions and sinc.m
%
% Timo Laakso 23.12.1992
% Revised by Vesa Valimaki 19.10.1995
% Last modified 14.01.1996N = L-1;                 % filter order
M = N/2;                 % middle value
if (M-round(M))==0       % if L is even...D = M + d;           % D = M + delse D = M + d -0.5; % ...otherwise
end;
b = (0:N)-D;    % sample instants
h = sinc(wp*b); % shifted & sampled sinc function
h = h.*win;     % windowing by the given window function

　　E-拉格朗日插值

该思路主要是借助拉格朗日插值，近似得出小数延迟位置的数值。关于拉格朗日插值法的介绍有很多。

滤波器逼近：

基于Taloy展开的性质：

这一特性符合拉格朗日插值的思路，利用此思路：

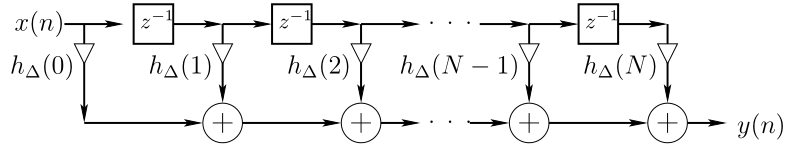

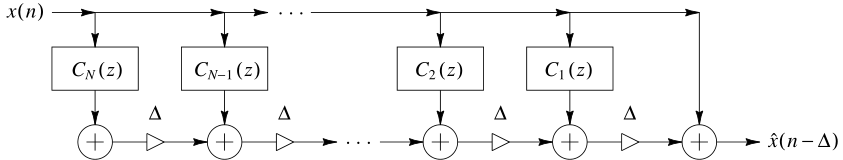

得出滤波器实现架构

对应code:

function h = lagrange(N, delay)
%LAGRANGE h=lagrange(N,delay) returns order N FIR
% filter h which implements given delay
% (in samples). For best results,
% delay should be near N/2 +/- 1.
n = 0:N;
h = ones(1,N+1);
for k = 0:N
index = find(n ~= k);
h(index) = h(index) * (delay-k)./ (n(index)-k);
end

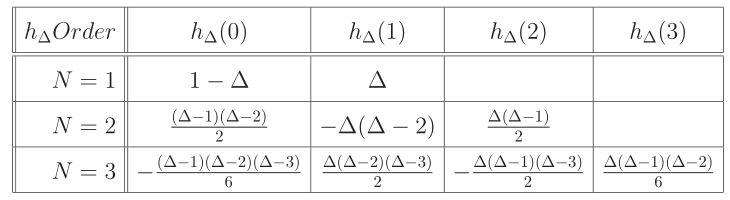

　　不同插值个数对应的系数：
