一、前言

1、概述

物理备份与恢复概述

OceanBase集群支持三副本冗余机制，本身已经做了一层数据保护，OceanBase数据库提供备份恢复功能，用于增强数据库高可用，如后期出现存储介质损坏或者用户误删数据等情况导致数据丢失，可通过恢复的方式恢复用户数据
OceanBase数据库支持集群级别的物理备份，集群的物理备份指的是该集群中除 sys租户以外的其他所有租户的物理备份,物理备份由基线数据、日志归档数据两种数据组成，因此物理备份由日志归档和数据备份两个功能组合而成：

• 日志归档是指日志数据的自动归档功能，OBServer 会定期将日志数据归档到指定的备份路径。这个动作是全自动的，不需要外部定期触发。
  日志定期归档时间的计算公式如下：
  日志的定期归档时间 = checkpoint_interval /2
  其中，checkpoint_interval的值可由用户自行配置，详细配置操作请参见配置备份参数

• 数据备份指的是备份数据的功能，该功能分为全量备份和增量备份两种：
  全量备份是指备份所有宏块
  增量备份是指备份上一次备份以后新增和修改过的宏块

2、备份方式

使用S3协议对象存储OceanBase备份 | 物理备份与恢复概述

目前支持使用NFS（文件存储）、OSS（阿里云对象存储）、COS（腾讯云对象存储）、S3（兼容S3协议对象存储，如华为云OBS、谷歌GCS）等备份介质，提供了备份、恢复、管理三大功能

• 官方推荐使用OSS作为备份介质，OSS作为无状态的对象存储，比有状态的NFS4有更高的稳定性，且NFS为保证数据库数据强一致性需要使用同步模式（禁用系统缓存，NFS性能会更差）
• V4.2.1 BP7以上版本方可支持S3作为备份介质

3、备份流程

OceanBase支持集群级别和租户级别的备份操作，且支持手动删除指定的备份和自动删除过期备份的功能

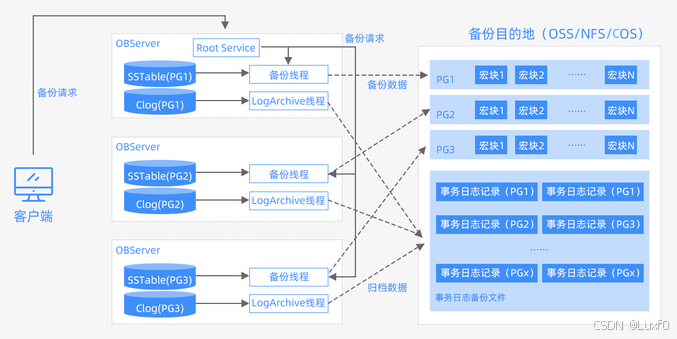

备份流程大致如下：

• 当用户用系统租户登录到备份集群以后，需要先用 SQL 发起日志归档，等日志归档发起完成启动阶段以后，才可以发起基线备份
• 日志归档是定期备份到备份目的端的，只需要用户发起一次alter system archivelog，日志备份就会在后台持续进行。日志归档是由每个 PG（Partition Group）的 Leader 负责定期将该 PG 的日志归档到备份介质指定的路径，RS（Root Service）负责定期统计日志归档的进度，并更新到内部表。
• 数据备份是需要用户触发的，比较常见的场景是周六触发一次全量备份，周二和周四触发一次增量备份。当用户发起数据备份请求时，该请求会首先被转发到 RS 所在的节点上；RS 会根据当前的租户和租户包含的 PG 生成备份数据的任务，然后把备份任务分发到 OBServer 上并行地执行备份任务；OBServer 负责备份 PG 的元信息和宏块到指定的备份目录，宏块按照 PG 为单位进行管理。

备份数据目录结构示意如下：

datatenant_data_backup_info // 记录租户级别基线备份的信息tenant_backup_set_file_info // 比 tenant_data_backup_info 信息更加完整backup_set_1_full_date // 一个全量 Backup Set，后缀以日期结尾，例如：backup_set_1_full_20211014，包含所有数据备份的宏块信息，是一个单一超大文件backup_set_info // 记录本次备份single_backup_set_info //记录本次备份，比 backup_set_info 信息更加完整backup_1 // 1 为 backup_set_idsys_pg_listnormal_pg_listsys_meta_index_file_<task_id>// 系统表的索引，负责根据 pgkey 索引到对应的 PG Meta Filesnormal_meta_index_file_<task_id> // 普通表的索引meta_file_<task_id> // 记录 Meta 和宏块列表等信息data // 不区分版本pgkeymajor_data // 基线数据macro_block_1.<sub_task_id>   macro_block_index_1macro_block_2.<sub_task_id>macro_block_index_2minor_data // 转储数据task_id_1macro_block_1.<sub_task_id>macro_block_index_1task_id_2macro_block_2.<sub_task_id>macro_block_index_2backup_set_2_inc_date // 一个增量 Backup Set，后缀以日期结尾，例如：backup_set_2_inc_20211014backup_set_info // 记录本次备份single_backup_set_info backup_2sys_pg_listnormal_pg_listsys_meta_index_file_<task_id>normal_meta_index_file_<task_id>meta_file_<task_id>data...clogbackup_piece_info        // Piece 相关的信息tenant_clog_backup_info roundid_pieceid_date   // 例如：1_1_20211014 single_piece_info    archive_keytableid_partition_id  // 例如：1100611139403779_0....datatableid               // 例如：1100611139403779partition_id        // 例如：01                 // 数据文件2             ...index tableid               // 例如：1100611139403779partition_id        // 例如：01                 // 索引文件2          ..

4、恢复流程

OceanBase 支持租户级别的恢复操作，恢复是基于已有数据的备份重建新租户的过程。用户只需要一个 alter system restore tenant 命令，就可以完成整个恢复过程。
恢复过程包括租户系统表和用户表的Restore和Recover过程，Restore是将恢复需要的基线数据恢复到目标租户的 OBServer，Recover是将基线对应的日志恢复到对应 OBServer。

恢复流程大致如下：
1、在目的集群上用 CREATE RESOURCE POOL命令建立恢复租户需要的资源池
2、通过ALTER SYSTEM RESTORE TENANT命令调度租户恢复任务，对于备份恢复来说，RESTORE TENANT命令的内部流程如下：

• 创建恢复用的租户
• 恢复租户的系统表数据
• 恢复租户的系统表日志
• 调整恢复租户的元信息
• 恢复租户的用户表数据
• 恢复租户的用户表日志
• 恢复扫尾工作
  对于单个 PG 来说，恢复的流程就是将 PG 的元信息和宏块数据拷贝到指定的 OBServer，构建出一个只有基线数据的 PG；然后再把 PG 的日志拷贝到指定的 OBServer，回放到该 PG 的 MemTable 中。这个流程中如果日志的量比较大，可能会触发转储操作。

二、NFS备份

1、注意事项

由于OceanBase数据库备份需保证数据强一致性，在操作NFS备份过程中，需要注意以下事项

• 添加新的机器后，在启动 OBServer 前，需要保证新的机器挂载 NFS 成功或者可以备份到其他介质。
• 使用 NFS 环境时，需要保证先挂载 NFS，再开启备份。如果备份期间 NFS 出现问题，需要先停止数据备份和日志备份，再解决 NFS 的问题
• 在重启 OBServer 所在的服务器时，需要先启动 NFS 服务，再启动 OBServer 服务
• 由于 OceanBase 数据库备份的并发控制需依赖 NFS4 的文件锁功能，故在挂载 NFS 时，需使用 NFS 4.1 及以上版本。
• 在使用 NFS 作为备份介质时，必须保证所有 OBServer 都挂载了同一个服务器的 NFS。同时，为保证备份的顺利进行，需要使用指定的参数挂载NFS

2、服务端配置

• 配置nfs共享服务，修改/etc/exports配置文件，更改/cephnfs/cephfs/backup目录所有者和属组为nfsnobody:nfsnobody（确保客户端nfsnobody对共享目录有读写权限）

sudo yum install nfs-utils
echo '"/cephnfs/cephfs/backup" "*"(rw,sync,all_squash,no_subtree_check)' >> /etc/exports
chown nfsnobody:nfsnobody -R /cephnfs/cephfs/backup/

• 配置nfs参数，修改/etc/sysconfig/nfs配置文件，重启nfs服务
• RPCNFSDCOUNT=32࿱
