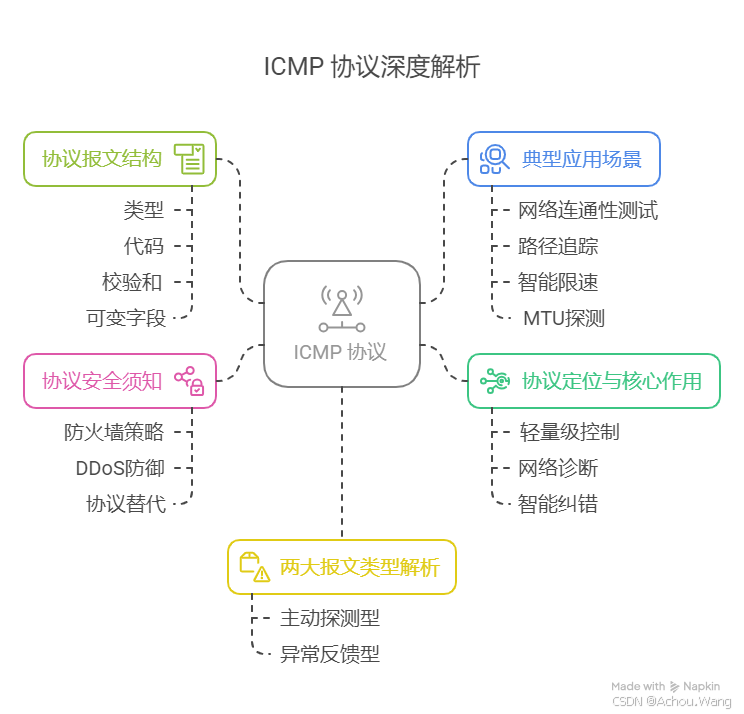

ICMP 协议深度解析
一、协议定位与核心作用
ICMP（互联网控制报文协议）是IP协议体系的"哨兵系统"，专用于网络状态监控与异常反馈。其核心价值体现在：
- 轻量级控制：仅传递关键状态信息，不承载业务数据
- 网络诊断：通过主动探测（如ping）快速定位连通性问题
- 智能纠错：自动触发重传、路由优化等网络自愈机制
二、协议报文结构
ICMP报文采用极简设计，直接嵌入IP数据包中传输：
| 字段组成 | 长度 | 功能说明 |
|---|---|---|
| 类型(Type) | 1字节 | 报文类型（8=请求，0=应答，3=不可达等） |
| 代码(Code) | 1字节 | 细化类型（如不可达原因细分） |
| 校验和(Checksum) | 2字节 | 报文完整性校验 |
| 可变字段 | 4字节 | 标识符+序号（用于请求/应答匹配） |
| 数据部分 | 可变 | 时间戳/原始报文片段等附加信息 |
▶ 封装关系：
IP头(20B) | ICMP报文 | 数据负载
三、两大报文类型解析
1. 主动探测型（查询报文）
- 典型代表：
ping命令 - 工作机制：
- 源端发送Type=8（Echo Request）报文
- 目标端响应Type=0（Echo Reply）报文
- 通过时间戳计算RTT（往返时延）
# ping过程抓包示例
1. SRC -> DST: ICMP Echo Request (ID=123 Seq=1)
2. DST -> SRC: ICMP Echo Reply (ID=123 Seq=1)
关键增强字段：
- 标识符：区分多任务探测（如同时ping多个目标）
- 序号：检测丢包与乱序
- 时间戳：精确计算网络延迟
2. 异常反馈型（差错报文）
| 类型 | 代码示例 | 现实场景类比 | 网络场景案例 |
|---|---|---|---|
| 3 | 0:网络不可达 | 传令兵：找不到敌方大本营 | 路由表缺失 |
| 3:端口不可达 | 哨兵：城门紧闭无法交接物资 | 防火墙拦截 | |
| 5 | 0:网络重定向 | 向导：推荐更优行军路线 | 动态路由调整 |
| 11 | 0:TTL超时 | 侦察兵：粮草耗尽未达目的地 | Traceroute路径追踪 |
报文结构增强：
IP头(错误包) | ICMP头(8B) | 原始IP头(20B) | 原始数据前8B
携带故障包"证据"，便于源端精准定位问题
四、典型应用场景
-
网络连通性测试
ping www.example.com通过ICMP请求/应答判断主机可达性 -
路径追踪
traceroute利用TTL递减触发ICMP超时报文，绘制完整传输路径 -
智能限速
源站抑制报文(Type=4)自动触发发送端降速，防止网络拥塞 -
MTU探测
通过接收"需要分片"差错报文(Type=3,Code=4)，动态调整数据包大小
五、协议安全须知
- 防火墙策略：合理配置ICMP过滤规则，防止被用于网络侦察
- DDoS防御：警惕ICMP Flood攻击，限制请求频率
- 协议替代：部分云环境禁用ICMP时，可使用TCP Ping等替代方案
技术洞察：ICMP就像网络的神经系统，通过毫秒级的信号传递维持着互联网的生命体征。理解其工作原理，是掌握网络故障排查的基石。
)
