物理层解析

物理层概述

• 物理层是TCP/IP模型的最底层
• 物理层数据传输提供稳定的物理连接

物理层功能

• 定义设备的物理连接的标准和特性，比如接口形状，大小
• 定义电气特性，高低电压、传输速率和传输距离
• 构建数据通道，通过物理接口和传输介质来进行数据传输
• 数据层核心就是“信号和介质”

物理层传输介质

• 有线介质

双绞线

光纤

• 无线介质

微波

激光

红外线

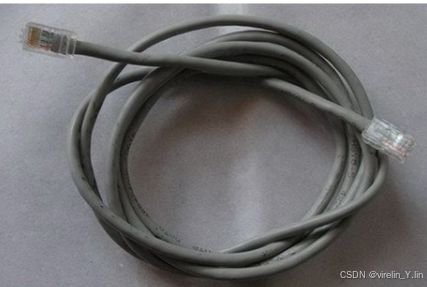

• 超5类线缆

局域网环境，最常见线缆

线缆外表有清晰“光标”

适用于100Mbps网络

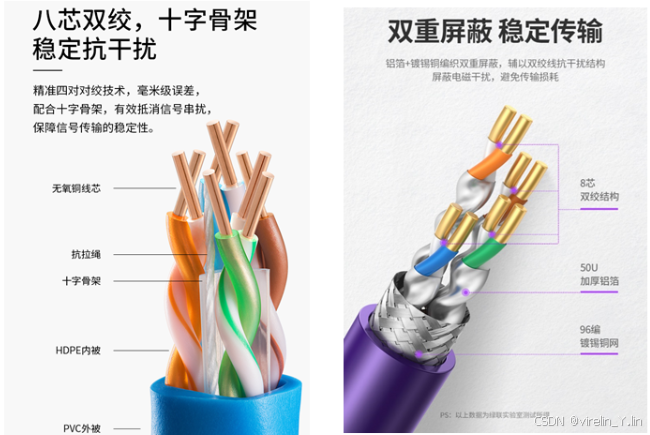

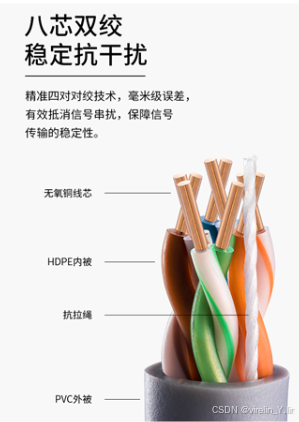

• 6类线缆

增加十字骨架，抗干扰

适用于1000Mbps网络

• 7类和8类线缆

7类速率10Gbps

8类速率40Gbps

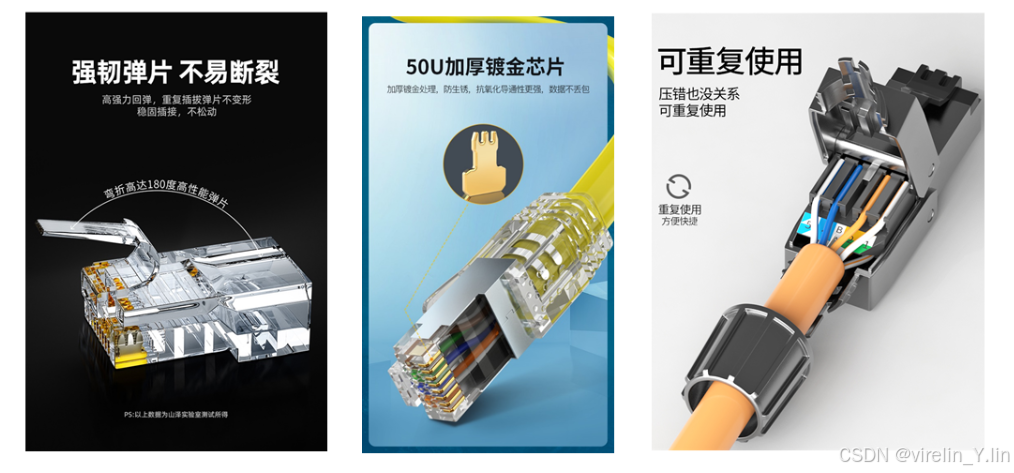

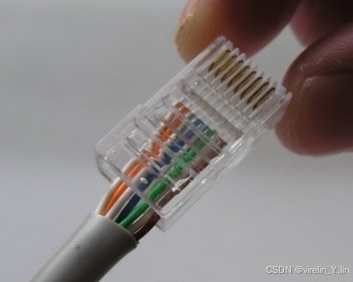

• 水晶头

• 布线套装

• 光纤

光纤按光在其中的传输模式可分为单模和多模

• 单模光纤

可支持1G~40Gb/100Gb，距离200KM

适合用于长距离传输、可用于室内和室外

• 多模光纤

可支持1G~40Gb/100Gb高速网络

适合用于短距离传输，通常用于室内

• 布线套装

制作双绞线

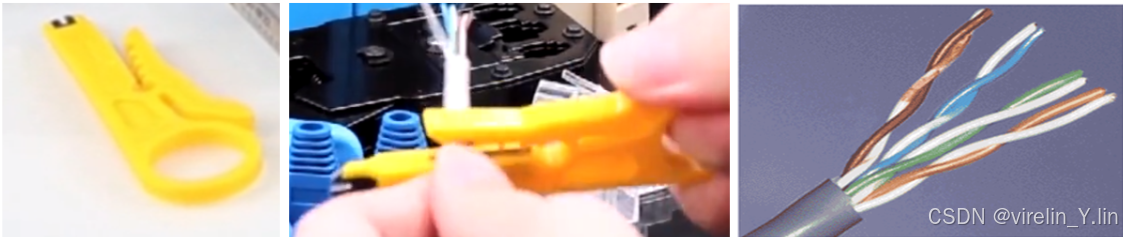

• 剥线

将双绞线的一端插入网线钳的剥线口（末端离刀口长度约3-5厘米），握住网线钳缓慢旋转一圈，去掉外部的套层，可看到相互缠绕的8根芯线

注意：不要割线金属芯线

• 理线

将裸露的8根双绞线分开，按照标准线序捋直排列好，并用网线钳将末端剪齐，保留1.2
厘米左右

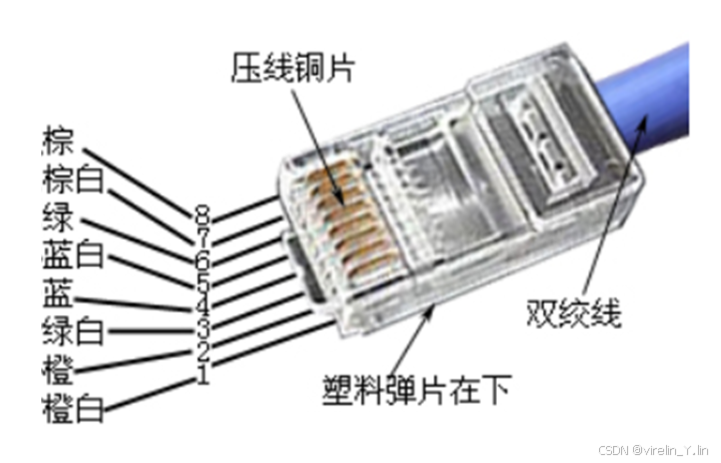

• 排列好的每条芯线分别对应RJ-45水晶头的1-8针脚

• 压线头

将整理好的双绞线芯线平稳捏住(末端保持整齐)，插入到RJ-45水晶接头中(塑料卡扣朝下，开口朝向网线)确保8根芯线都顶到最里端的铜触片位置

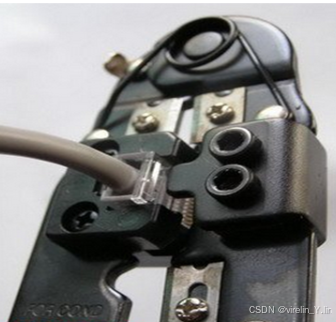

• 压线

将接好线的水晶头放到网线钳的压线口内(注意要捏住网线，往里顶紧)，然后握住网线钳使劲压紧(线与线头不能有松动)，以确保水晶头的铜触片嵌入双绞线的芯线

• 制作双绞线的另一端

依次剥线、理线、压线头，操作与前面一样

两端都压制好以后，一根网线就制作完工

测试双绞线

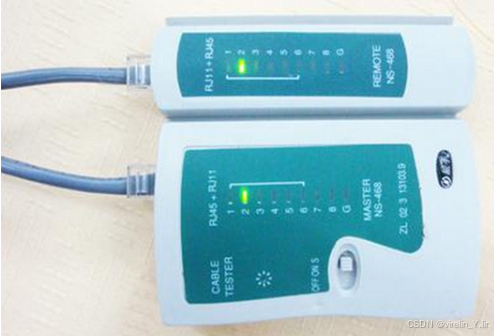

• 测试双绞线的连通性

将做好的双绞线两端分别插入测试仪的RJ-45接口，打开测试仪的电源开关，观察指示灯以判断网线连通性
