🔗 什么是 Relationship？
关系（Relationship） 在 MySQL 中指的是 表与表之间的关联方式，用来反映现实世界中实体之间的联系。在数据库设计中，我们通过 主键（Primary Key） 和 外键（Foreign Key） 来实现这些关系。
三种基本关系类型（基于实体间的关系）：
1. 一对一（One-to-One）
-
每一条记录在 A 表中只对应一条 B 表记录，反之亦然。
-
例子：一个人只有一个护照。
-
实现方式：在一个表中设置外键，且该字段设为
UNIQUE。
CREATE TABLE Person (person_id INT PRIMARY KEY,name VARCHAR(100)
);CREATE TABLE Passport (passport_id INT PRIMARY KEY,person_id INT UNIQUE,FOREIGN KEY (person_id) REFERENCES Person(person_id)
);
2. 一对多（One-to-Many）
-
A 表的一条记录对应 B 表的多条记录，但 B 表的每条记录只对应 A 表的一条。
-
例子：一个老师教授多个学生，但一个学生只由一个老师指导。
-
实现方式：在 “多” 的一方添加外键。
CREATE TABLE Teacher (teacher_id INT PRIMARY KEY,name VARCHAR(100)
);CREATE TABLE Student (student_id INT PRIMARY KEY,name VARCHAR(100),teacher_id INT,FOREIGN KEY (teacher_id) REFERENCES Teacher(teacher_id)
);
3. 多对多（Many-to-Many）
-
A 表的记录可以与 B 表多条记录关联，反之亦然。
-
例子：一个学生可以选多门课，一门课也有多个学生。
-
实现方式：用第三张中间表（交叉表，junction table） 进行关联。
CREATE TABLE Student (student_id INT PRIMARY KEY,name VARCHAR(100)
);CREATE TABLE Course (course_id INT PRIMARY KEY,name VARCHAR(100)
);CREATE TABLE StudentCourse (student_id INT,course_id INT,PRIMARY KEY (student_id, course_id),FOREIGN KEY (student_id) REFERENCES Student(student_id),FOREIGN KEY (course_id) REFERENCES Course(course_id)
);
🔚 总结
| 关系类型 | 特点 | 示例 |
|---|---|---|
| 一对一 | 双方都唯一 | 人与身份证 |
| 一对多 | 一方唯一，多方可以重复 | 教师与学生 |
| 多对多 | 双方都可以多个 | 学生与课程 |

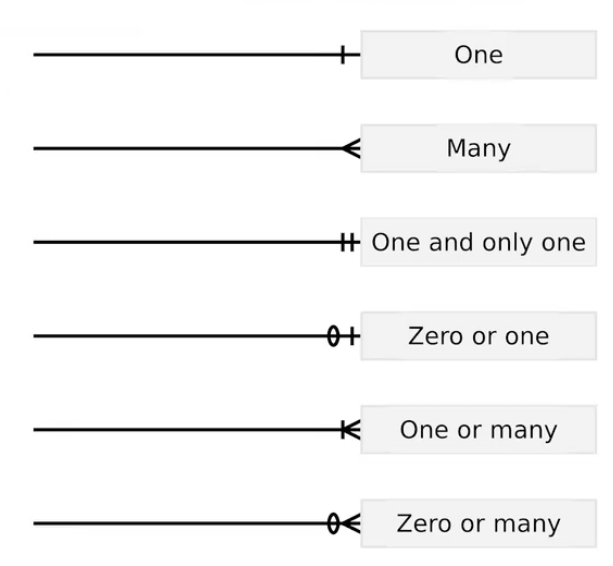

ERD 中的关系类型与表示法
ERD 中关系的核心是描述两个实体之间的“基数”（Cardinality）和“可选性”（Optionality）**，也就是：
-
一对几？
-
是否必须有这个关系？
1. One
-
含义： 每个实体 A 只关联一个实体 B。
-
常见形式： 一对一（1:1）
-
ERD 图形符号： 线上通常是直线 + 一竖杠
|表示 “exactly one” -
例子： 每个人有一个身份证号。
2. Many
-
含义： 每个实体 A 可能关联多个实体 B。
-
常见形式： 一对多（1:N）或多对多（M:N）
-
ERD 图形符号： 线上是“三叉爪”或者英文
crow's foot形状>, 代表 “many” -
例子： 一位老师教授多个学生。
3. One and only one （+）
-
含义： 实体 A 必须且只能 关联一个实体 B。
-
ERD 符号： 一竖线
|（表示 one）+ 圆点（表示 required） -
对应数据库约束：
NOT NULL+FOREIGN KEY+UNIQUE -
例子： 每个员工必须拥有一个工号。
4. Zero or one（0 +）
-
含义： 实体 A 可以没有 也可以有一个 B。
-
ERD 符号： 圆圈
O（表示 optional）+ 竖线|（表示 one） -
对应数据库约束： 外键字段是
NULLABLE -
例子： 一个顾客可以没有会员卡，最多只能有一个。
5. One or many（-）
-
含义： 实体 A 必须至少有一个 B，可以有多个。
-
ERD 符号： 竖线
|（表示 one）+ 三叉爪>（表示 many） -
对应数据库约束： 不能为 NULL，且是一对多关系
-
例子： 每个订单必须包含至少一件商品。
6. Zero or many（-）
-
含义： 实体 A 可以没有 也可以有多个 B。
-
ERD 符号： 圆圈
O（表示 optional）+ 三叉爪>（表示 many） -
对应数据库约束： 外键字段可空，允许多条记录
-
例子： 一个顾客可以下 0 个、1 个或多个订单。
