Training Large Networks in Parallel
计算机集群上高效训练大型深度神经网络（DNN）的方法和技术。从神经网络的基本概念出发，逐步深入到并行训练的具体实现策略，包括数据并行、模型并行以及参数服务器的设计等。
研究背景与动机
- 大型神经网络的挑战：现代深度神经网络（DNN）包含数百万甚至数十亿的参数，训练这些网络需要大量的计算资源和时间。例如，VGG-16网络的参数需要约500MB的内存，而训练过程可能需要数天时间。
- 并行训练的需求：为了加速训练过程，研究人员探索了在多个计算节点上并行训练DNN的方法。这不仅可以减少训练时间，还可以扩展到更大的数据集和更复杂的模型。
神经网络基础
- 教授分类任务：文章通过一个简单的例子引入了神经网络的基本概念，即根据教授的外貌特征将其分类为“容易”、“刻薄”、“无聊”或“书呆子”。
- 网络结构：介绍了神经网络的基本结构，包括卷积层、最大池化层和全连接层。文章中提到的模型包含多个卷积层和全连接层，每层的神经元数量分别为253440、186624、64896、64896、43264、4096、4096和1000。
- 训练目标：训练的目标是最小化网络输出与真实标签之间的损失函数。文章中使用了softmax损失函数作为示例。
梯度下降与反向传播
- 梯度下降：介绍了梯度下降的基本思想，即通过调整网络参数以减少损失函数的值。文章通过一个简单的函数示例解释了如何使用梯度下降来优化参数。
- 反向传播：详细描述了反向传播算法，这是计算神经网络中每个参数梯度的关键步骤。文章通过图示和公式解释了如何通过链式法则计算梯度，并通过矩阵形式展示了反向传播的计算过程。
并行训练策略
- 数据并行：将训练数据分割成多个小批次（mini-batch），并将这些小批次分配给不同的计算节点。每个节点独立计算其分配数据的梯度，然后通过全局同步点（如参数服务器）汇总梯度并更新参数。
- 模型并行：当模型参数过多，无法在单个节点上存储时，可以将模型分割成多个部分，分别存储在不同的节点上。文章提到，通过使用小尺寸卷积（如1x1卷积）和减少全连接层的大小，可以减少节点间的通信量。
- 参数服务器：介绍了参数服务器的设计，它负责存储全局参数，并接收来自各个工作节点的梯度更新。参数服务器可以被切分成多个部分，以减少单个服务器的负载。
异步执行与优化
- 异步更新：为了避免全局同步带来的延迟，文章提出了异步更新策略。在这种策略下，工作节点在计算梯度后立即将其发送给参数服务器，而无需等待其他节点完成计算。这种策略可以提高系统的吞吐量，但可能会对训练的收敛性产生影响。
- 分片参数服务器：为了进一步优化参数服务器的性能，文章提出了将参数服务器分片的策略。每个分片负责存储和更新一部分参数，从而减少了单个服务器的负载。
实验与结果
- FireCaffe实验：文章通过在Titan超级计算机上使用FireCaffe框架进行实验，展示了并行训练的加速效果。实验结果表明，在128个GPU上训练GoogLeNet时，与单GPU训练相比，可以实现47倍的加速，同时保持相同的准确率。
- 通信开销比较：文章还比较了使用参数服务器和使用减少树（reduction tree）进行梯度汇总的通信开销。结果显示，减少树在通信效率上具有优势。
DNN Accelerator Architectures 1
1. DNN加速器的核心问题
深度神经网络（DNN）的计算效率主要受限于内存访问瓶颈。由于DNN计算需要频繁读写数据（如权重、激活值和中间结果），内存访问（尤其是DRAM访问）成为主要的性能瓶颈。例如，AlexNet需要724M次MAC操作，但需要2896M次DRAM访问。
2. 内存访问瓶颈的解决方案
为了减少内存访问，DNN加速器通常采用以下策略：
- 本地内存层次结构：通过引入多级本地内存（如寄存器文件、全局缓冲区）来重用数据，减少对DRAM的访问。

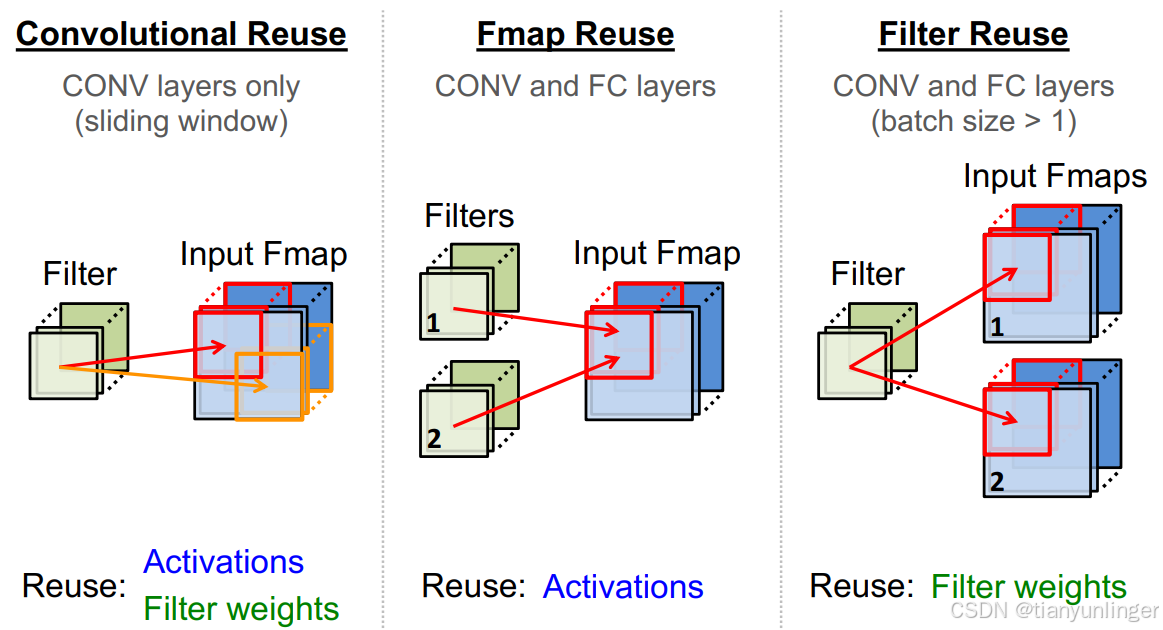

- 数据重用：最大化数据的重用，例如：
- 卷积重用：在卷积层中利用滑动窗口技术。
- Fmap重用：在卷积层和全连接层中重用激活值。
- 滤波器重用：在批量处理中重用滤波器权重。
3. DNN加速器的架构设计
- 空间架构：通过并行计算单元（PE）和片上网络（NoC）实现高效的数据流动。 PE单元负责执行基本的算术运算，而NoC负责PE单元之间的高效通信，两者协同工作以实现DNN加速器的整体性能提升。
- 多级内存访问：从DRAM到全局缓冲区，再到PE内的寄存器文件，每层访问成本差异显著。

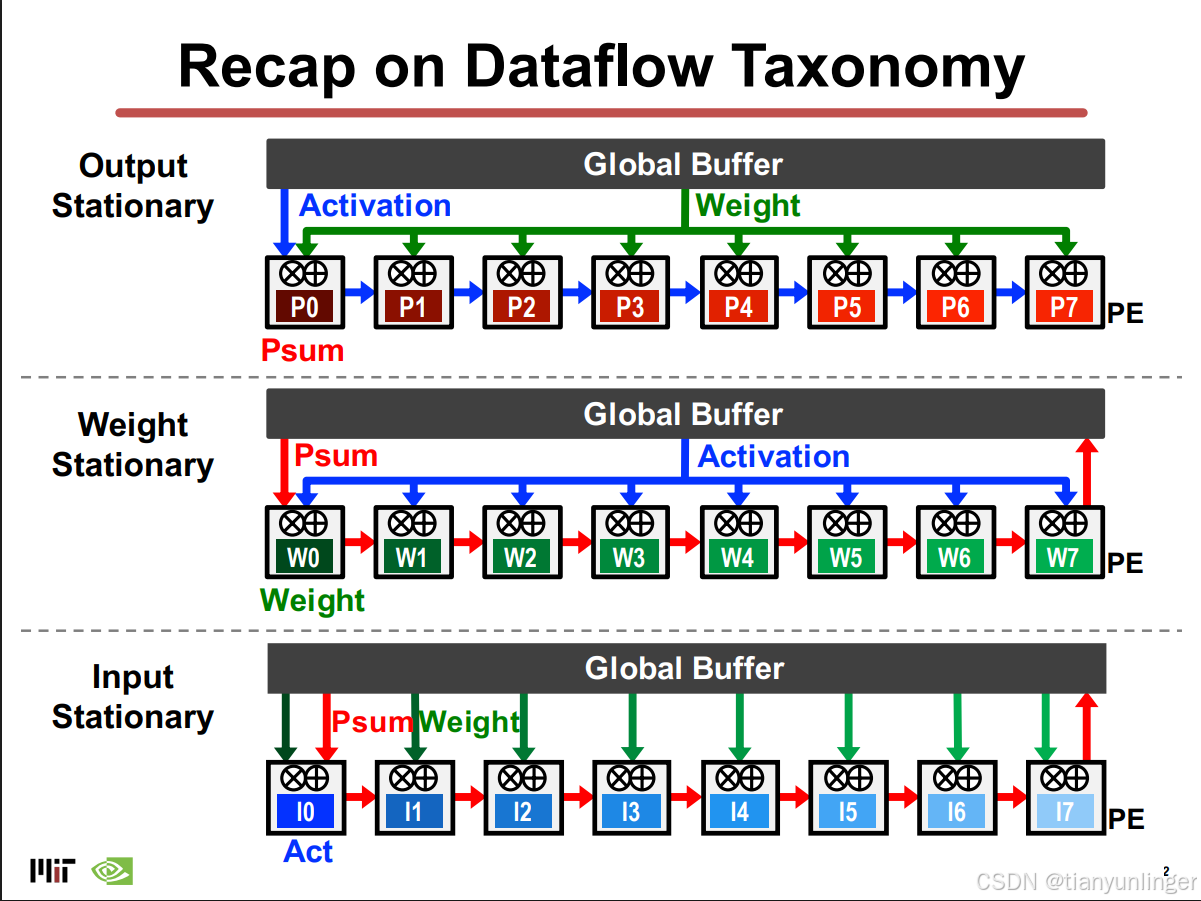

4. 数据流分类
数据流的设计是DNN加速器的关键，主要分为以下三类：
- 输出 stationary（OS）：最小化部分和的读写能耗，适合最大化本地累积。例如，ShiDianNao和ENVISION。
- 权重 stationary（WS）：最小化权重读取能耗，适合最大化权重重用。例如，NeuFlow和NVDLA。
- 输入 stationary（IS）：最小化激活读取能耗，适合最大化输入激活的重用。例如，SCNN。
5. 数据流的应用示例
- OS数据流：ShiDianNao通过保持输出特征图的部分和，减少对DRAM的访问。
- WS数据流：NVDLA通过保持权重，循环输入和输出特征图，减少权重的重复读取。
- IS数据流：SCNN利用稀疏CNN的特性，减少激活值的读取。
6. 并行计算的应用
并行计算在DNN加速器中通过以下方式实现：
- 任务并行：将计算任务分配到多个PE中并行执行。
- 数据并行：将数据分割成多个部分，分别在不同PE上处理。
7. 优化策略
- 内存优化：通过分层内存结构和数据重用，减少内存访问。
- 算法优化：选择适合硬件架构的算法，例如稀疏CNN。
- 硬件优化：利用高性能处理器和高速存储设备提升性能。
补充图表

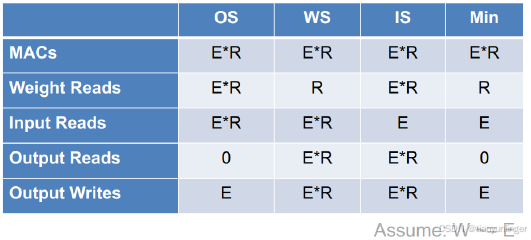

这个表格展示了不同数据流（Output Stationary (OS)、Weight Stationary (WS)、Input Stationary (IS)）在执行1-D卷积操作时的性能指标对比。表格中的变量E和R分别代表输出长度和滤波器长度。以下是逐行解释：
-
MAC操作数：
- 所有数据流类型（OS、WS、IS）的MAC操作数都是E*R（E 和 R 是与1-D卷积操作相关的两个关键参数，分别表示：E (Output Length)：输出特征图（output feature map）的长度。R (Filter Length)：滤波器（filter）的长度。），这是固定的计算量，与数据流类型无关。
-
权重读取次数：
- OS：需要读取E*R次权重，因为每个权重在每个输出位置都需要读取一次。
- WS：只需要读取R次权重，因为权重在PE阵列中被广播并重用。
- IS：需要读取E*R次权重，因为权重在每个输入位置都需要读取一次。
-
输入读取次数：
- OS：需要读取E*R次输入，因为输入在每个输出位置都需要读取一次。
- WS：需要读取E*R次输入，因为输入在每个输出位置都需要读取一次。
- IS：只需要读取E次输入，因为输入在PE阵列中被广播并重用。
-
输出读取次数：
- OS：不需要读取输出（0次），因为输出在本地累积。
- WS：需要读取E*R次输出，因为输出在PE阵列中需要多次读取。
- IS：需要读取E*R次输出，因为输出在PE阵列中需要多次读取。
-
输出写入次数：
- OS：需要写入E次输出，因为每个输出只写入一次。
- WS：需要写入E*R次输出，因为输出在PE阵列中需要多次写入。
- IS：需要写入E*R次输出，因为输出在PE阵列中需要多次写入。
总结：
- OS在权重读取和输出读取方面表现最佳，因为它最小化了部分和的读写。
- WS在权重读取方面表现最佳，因为它最小化了权重的读取。
- IS在输入读取方面表现最佳，因为它最小化了输入的读取。
- Min列显示了每个指标的最小值，表明哪种数据流类型在特定指标上表现最好。
补充伪代码
- Output Stationary (OS) 代码
for (e = 0; e < E; e++)for (r = 0; r < R; r++)O[e] += I[e+r] * W[r];
- 外层循环：遍历输出索引
e，从0到E-1。 - 内层循环：遍历滤波器索引
r，从0到R-1。 - 操作：对于每个输出索引
e和滤波器索引r，将输入I[e+r]和权重W[r]的乘积累加到输出O[e]中。 - 特点：输出
O[e]在每个周期中被多次更新，权重和输入被读取。
- Weight Stationary (WS) 代码
for (r = 0; r < R; r++)for (e = 0; e < E; e++)O[e] += I[e+r] * W[r];
- 外层循环：遍历滤波器索引
r，从0到R-1。 - 内层循环：遍历输出索引
e，从0到E-1。 - 操作：对于每个滤波器索引
r和输出索引e，将输入I[e+r]和权重W[r]的乘积累加到输出O[e]中。 - 特点：权重
W[r]在每个周期中被多次重用，减少了权重的读取次数。
- Input Stationary (IS) 代码
for (h = 0; h < H; h++)for (r = 0; r < R; r++)O[h-r] += I[h] * W[r];
- 外层循环：遍历输入索引
h，从0到H-1。 - 内层循环：遍历滤波器索引
r，从0到R-1。 - 操作：对于每个输入索引
h和滤波器索引r，将输入I[h]和权重W[r]的乘积累加到输出O[h-r]中。 - 特点：输入
I[h]在每个周期中被多次重用，减少了输入的读取次数。
总结
- Output Stationary (OS)：输出部分和在本地累积，减少对全局缓冲区的访问。
- Weight Stationary (WS)：权重被多次重用，减少权重的读取次数。
- Input Stationary (IS)：输入激活被多次重用，减少输入的读取次数。
这些代码展示了不同数据流（OS、WS、IS）在1-D卷积中的实现方式，通过改变循环的顺序和数据的访问模式来优化性能和能效。
DNN Accelerator Architectures 2
1. 数据流分类与优化
-
数据流分类：
- 数据流分为三种类型：激活数据（Activation）、权重数据（Weight）和部分和（Partial Sum, psum）。
- 根据数据复用的方式，数据流可以分为输入驻留（Input Stationary）、权重驻留（Weight Stationary）和行驻留（Row Stationary）。
-
行驻留（Row Stationary, RS）数据流：
- 优化目标：最大化数据复用，优化整体能效，而非仅针对某一类型数据。
- 实现方式：
- 在寄存器文件（RF）中保留滤波器行和特征图滑动窗口，减少数据频繁读取。
- 最大化行卷积复用和部分和积累。
2. PE阵列中的卷积计算
-
1D行卷积：
- 在PE（Processing Element）中，通过寄存器文件（Reg File）存储滤波器行和特征图滑动窗口，计算部分和。
- 示例：滤波器行为
a b c，特征图行为a b c d e，通过滑动窗口计算部分和。
-
2D卷积：
- 在PE阵列中，通过多行滤波器和特征图的组合，完成二维卷积计算。
- 示例：PE阵列中，每行PE处理不同的滤波器行和特征图行，逐步积累部分和。
3. 多通道和多特征图的处理
-
滤波器复用：
- 在PE中，滤波器行可以在多个特征图中复用。
- 示例：滤波器行
Row 1可以在特征图Fmap 1和Fmap 2中复用。
-
特征图复用：
- 在PE中，特征图行可以在多个滤波器中复用。
- 示例：特征图行
Row 1可以在滤波器Filter 1和Filter 2中复用。
-
通道累积：
- 在PE中，不同通道的部分和可以通过交替通道的方式进行累积。
- 示例：通道1和通道2的部分和可以累积为最终结果。
4. 编译器与硬件协同设计
-
编译器的作用：
- 根据DNN的形状和大小，优化映射配置（Mapping Config），将计算任务分配到PE阵列中。
- 示例：将多个特征图、滤波器和通道映射到同一个PE中，以利用不同的数据复用和局部累积。
-
硬件资源：
- 包括ALU（算术逻辑单元）、全局缓冲区（Global Buffer）等。
- 示例：通过全局缓冲区存储输入特征图、输出特征图和权重数据。
5. 性能评估框架（Eyexam）
-
评估目标：
- 快速理解DNN加速器在不同工作负载下的性能限制。
- 示例：通过分析MAC（乘积累加操作）每周期的性能和数据每周期的性能，评估硬件的计算能力和带宽限制。
-
评估步骤：
- 最大工作负载并行性。
- 最大数据流并行性。
- 在有限PE阵列尺寸下的激活PE数量。
- 在固定PE阵列尺寸下的激活PE数量。
- 在有限存储容量下的激活PE数量。
- 由于平均带宽不足导致的激活PE利用率降低。
- 由于瞬时带宽不足导致的激活PE利用率降低。

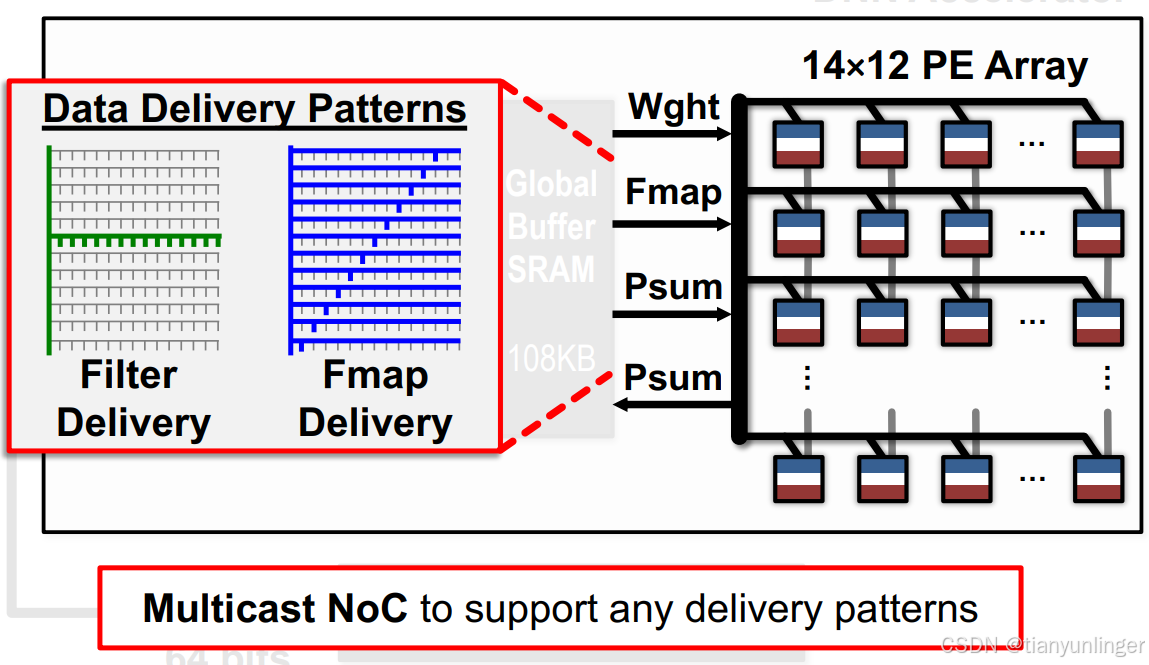

6. 片上网络（NoC）设计
-
传统网络的局限性：
- 单播（Unicast）和广播（Broadcast）网络难以同时满足高复用和高带宽的需求。
- 示例：广播网络适合高复用场景，但带宽较低；全连接网络适合高带宽场景，但扩展性差。
-
提出的解决方案：

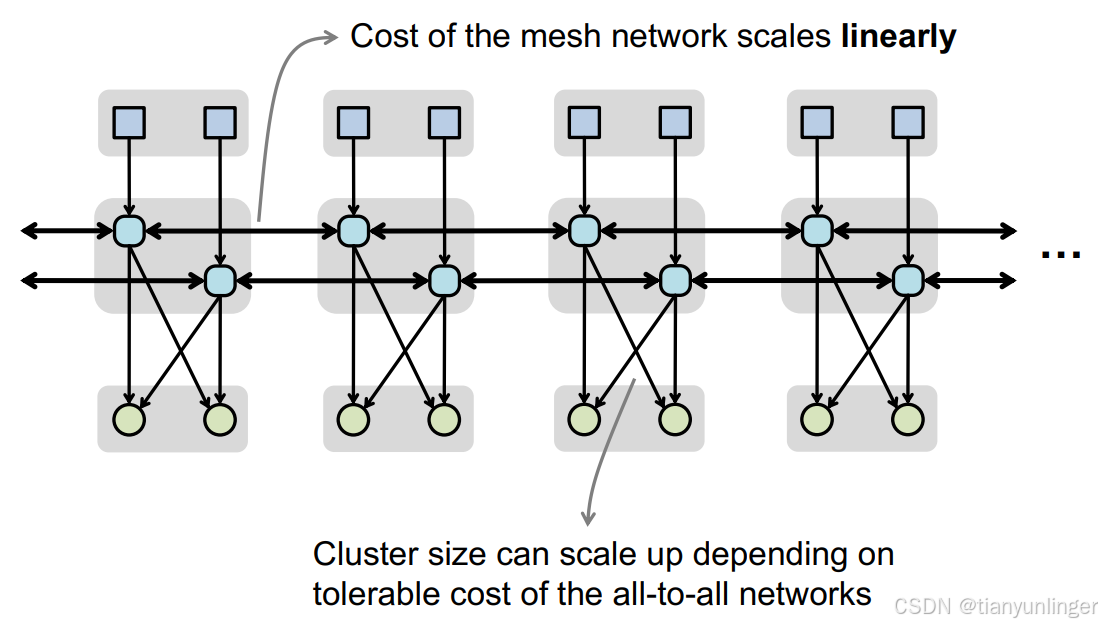

- 层次化网格网络（Hierarchical Mesh Network）：
- 支持从高复用到高带宽的各种数据传输模式。
- 通过分层设计，降低复杂性并提高扩展性。
- 示例：
- 高带宽模式：支持所有PE之间的全连接通信。
- 高复用模式：支持从单一源到多个目标的高效数据传输。
- 组播和交织多播模式：适应不同的数据复用和带宽需求。
- 层次化网格网络（Hierarchical Mesh Network）：
-
Eyeriss加速器的改进：
- Eyeriss v2采用层次化网格网络，相比v1在性能和能效方面有显著提升。
- 示例：AlexNet的加速比为6.9倍，能效提升2.6倍；MobileNet的加速比为5.6倍，能效提升1.8倍。
7. 总结
- 关键点：
- 数据复用是实现高能效的关键。
- 通过灵活的片上网络设计，可以提高PE利用率，从而实现高性能。
- 数据流与硬件的协同设计对于优化DNN加速器的性能、能效和灵活性至关重要。
)
