如何选择变压器适用的分接开关型号?选型中又有哪些值得注意的事项呢?小编特别整理提炼了分接开关选型指南,让我们一起来看一下。
分接开关的产品型号示例如下:


型号中的各项参数和规格可通过以下步骤计算确定:
1、确定调压变压器参数
变压器设计单位提供详细的与分接开关匹配的变压器参数,包括:变压器的额定容量PN、变压器绕组接法、变压器额定电压,调压范围:UN (1±X%)、调压级数( ± m),分接绕组接线图、额定绝缘水平、冲击试验和交流感应试验时分接绕组上的电压梯度。
2、计算有载分接开关的切换参数
变压器额定通过电流:

变压器最大负分接下的最大电流(Y接):

变压器最大负分接下的最大电流(D接):

级电压:

有载分接开关的切换级容量:Pst=Ust×INmax
根据计算结果并对照各产品技术数据所提供的额定级容量图,确定分接开关有载分接开关的型号、相数、最大额定通过电流。
3、确定分接开关的绝缘等级
分接开关的绝缘分为主绝缘和内部绝缘两种。
3.1主绝缘:对单相或三相Y接分接开关,主绝缘即对地绝缘;对D接绕组用三相分接开关,主绝缘包括对地绝缘和相间绝缘。主绝缘水平取决于设备最高电压Um,Um所对应的耐受值在IEC与GB标准中已明确规定。
3.2内部绝缘:分接开关内部绝缘水平即分接选择器绝缘水平,取决于变压器的纵绝缘要求,分为 B、C、D、DE四个绝缘等级。
分接选择器或选择开关内部‘绝缘间距’用“a、b、c、c1、d、f”六个表征量表示。
其中:a 同相最大最小分接间、b 任一分接相间(单相分接开关不适用)、c 粗调相间(单相分接开关不适用)、c1 同相粗调绕组的首端与细调绕组的输出端之间、d 同相粗调首末端之间、f 对地(选择开关)。

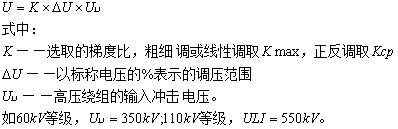

3.2.1计算分接开关各绝缘间距上呈现的最大冲击负荷U,计算公式如下:

冲击电压梯度比K的数值可参照以下数据:
绝缘间距“a”、“b” 和“d” 上的 K值:
电力变或工业变:Kcp = 2.7 (平均值),Kmax =3.5
自耦变压器 : Kcp = 3.0 (平均值),Kmax =3.7~5
绝缘间距“c”、“c1” 上的 K值:
电力变或工业变:Kcp = 3.3 (平均值),Kmax =4.2
3.2.2计算调压绕组首末端“a”出现的工频耐压水平,系数K按3倍过电压考虑,其计算公式:

根据计算值与产品技术数据中提供内部绝缘水平进行核对,从而确定内部绝缘等级。

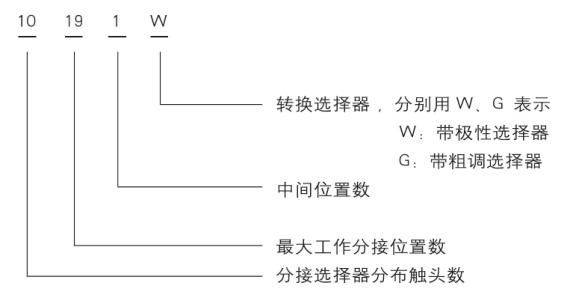

4、确定分接选择器的型号

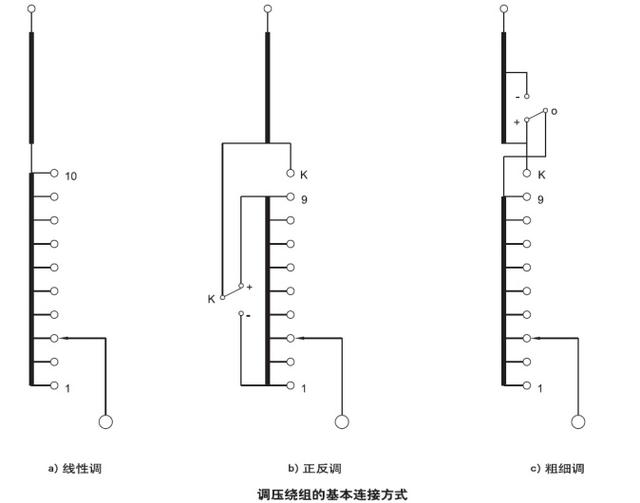

根据变压器分接绕组接线图确定分接选择器的型号,这样就基本完成切换开关的选型了。

5、注意事项
在转换选择器操作过程中,调压绕组暂时地与主绕组分离,调压绕组瞬间会悬空,此时调压绕组两端会产生悬浮电位,称之为偏移电压。调压绕组的偏移电压取决于相邻绕组的电压以及分接绕组与相邻绕组与对地部分之间的耦合电容。当转换选择器操作时,在打开和闭合的触头间将会产生火花放电,并产生大量气体,存在较大隐患,因此需要通过采用固定值的电位电阻恒定的接入调压绕组。变压器用户可提供变压器的有关参数,由上海华明计算是否需要配置电位电阻。
