光耦驱动单向可控硅_光耦继电器在实际应用中的作用以及工作原理!!


    由于光耦继电器输入输出间互相隔离,电信号传输具有单向性等特点,因而具有良好的电绝缘能力和抗干扰能力。又由于光耦的输入端属于电流型工作的低阻元件,因而具有很强的共模抑制能力。所以,它在长线传输信息中作为终端隔离元件可以大大提高信噪比。在计算机数字通信及实时控制中作为信号隔离的接口器件,可以大大增加计算机工作的可靠性。光耦合器的主要优点是:信号单向传输,输入端与输出端完全实现了电气隔离,输出信号对输入端无影响,抗干扰能力强,工作稳定,无触点,使用寿命长,传输效率高。

    光耦合器是70年代发展起来的新型器件,现已广泛用于电气绝缘、电平转换、级间耦合、驱动电路、开关电路、斩波器、多谐振荡器、信号隔离、级间隔离、脉冲放大电路、数字仪表、远距离信号传输、脉冲放大、固态继电器(SSR)、仪器仪表、通信设备及微机接口中。在单片开关电源中,利用线性光耦合器可构成光耦反馈电路,通过调节控制端电流来改变占空比,达到精密稳压目的。

    光耦的主要作用就是隔离作用,如信号隔离或光电的隔离。隔离能起到保护的作用,如一边是微处理器控制电路,另一边是高电压执行端,如市电启动的电机,电灯等等,就可以用光耦隔离开。当两个不同的型号的光耦只有负载电流不同时,可以用大的负载电流的光耦代替小负载电流的光耦。

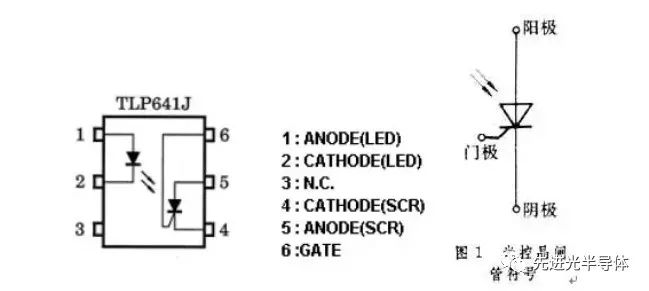

    以六脚光耦TLP641J为例,说明其原理。


    一个光控晶闸管(photo-thyristor)耦合(coupleto)一个砷化镓(galliumarsenide)红外发光二极管(diode)组成。左边1和2脚是发光二极管,当外加电压后,驱动发光二极管(LED),使之发出一定波长的光,以此来触发光控晶闸管。光控晶闸管的特点是门极区集成了一个光电二极管,触发信号源与主回路绝缘,它的关键是触发灵敏度要高。光控晶闸管控制极的触发电流由器件中光生载流子提。光控晶闸管阳极和阴极间加正压,门极区若用一定波长的光照射,则光控晶闸管由断态转入通态。为提高光控晶闸管触发灵敏度,门极区常采用放大门极结构或双重放大门极结构。为满足高的重加电压上升率,常采用阴极发射极短路结构。小功率光控晶闸管常应用于电隔离,为较大的晶闸管提供控制极触发;也可用于继电器、自动控制等方面。大功率光控晶闸管主要用于高压直流输电。

    当1和2脚加上5V以上电源后,就能使发光管发光,驱动光控晶闸管进入通态,此时,5和4脚构成一个电阻,阻值大约为10K。当1和2不加电压时,则4和5可以看成一个无穷大的电阻。

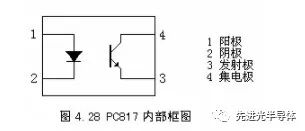

    pc817是常用的线性光藕,在各种要求比较精密的功能电路中常常被当作耦合器件,具有上下级电路完全隔离的作用,相互不产生影响。普通光电耦合器只能传输数字信号(开关信号),不适合传输模拟信号。线性光电耦合器是一种新型的光电隔离器件,能够传输连续变化的模拟电压或电流信号,这样随着输入信号的强弱变化会产生相应的光信号,从而使光敏晶体管的导通程度也不同,输出的电压或电流也随之不同。


    应用电路

    光耦控制继电器电路
