蓝桥杯单片机DS18B20代码注释及部分时序图

蓝桥杯单片机蓝桥杯单片机DS18B20代码注释及部分时序图

#include<STC15F2K60S2.H>
#include<intrins.h>#define uchar unsigned char
#define uint unsigned int	sbit DQ=P1^4;uchar code tab[]={0XC0,0XF9,0XA4,0XB0,0X99,0X92,0X82,0XF8,0X80,0X90,0XBF,0XFF};
uchar yi,er,san,si,wu ,liu,qi,ba;void delayms(int ms);
void Delay500us();
void Delay100us();
void allinit();
void keyscan();
void dsinit();
uchar read();
uchar temget();
void write(uchar dat);
void rel(uchar dong);
void display1(uchar yi,uchar er);
void display2(uchar san,uchar si);
void display3(uchar wu,uchar liu);
void display4(uchar qi,uchar ba);void main()
{uchar wendu;allinit();yi=11;er=11;san=11;si=11;wu=11;liu=0;qi=0;ba=0;while(1){wendu=temget();liu=wendu/100;qi=wendu%100/10;ba=wendu%10;display1(yi,er);display2(san,si);display3(wu,liu);display4(qi,ba);}
}uchar temget()
{uchar temp;uchar low,high;dsinit();//单总线上的所有处理均从初始化开始write(0xcc);//Skip ROM(跳过 ROM] [CCH]write(0x44);//Convert Temperature(温度变换) [44H]Delay500us();	Delay500us();	//转换需要一段时间，1000us足够了dsinit();//单总线上的所有处理均从初始化开始write(0xcc);//Skip ROM(跳过 ROM] [CCH]write(0xbe);//Read Scratchpad(读暂存存储器) [BEH]low=read();high=read();temp=high<<4;//0000 0101  =0101 0000temp |= (low>>4); //  1010 0110   0000 0110 | 0101 0000=0101 0110return temp;
}uchar read()

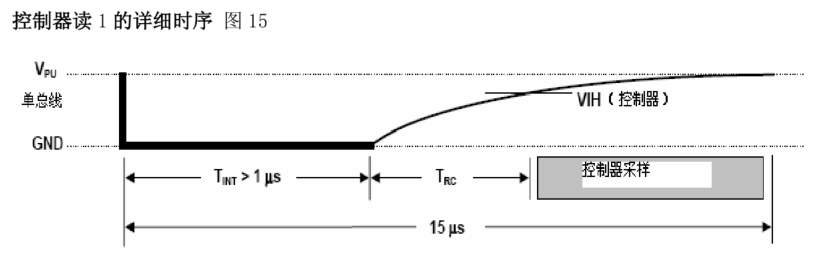

{uchar i;uchar dat;for(i=0;i<8;i++){DQ=0;_nop_();//12M这个是1us，All read time slots must be a minimum of 60 μs in duration with a minimum of a 1 μs recovery timebetween slotsdat>>=1;DQ=1;if(DQ==1){dat |= 0x80;}Delay100us();//60 < tLOW0 < 120  }return dat;
}void write(uchar dat)
{uchar i;for(i=0;i<8;i++){DQ=0;DQ=dat&0x01;//0100 0100 & 0000 0001 // 0000 0001Delay100us();DQ=1;dat>>=1;//dat=dat>>1;//1001 0000//0010 0001}

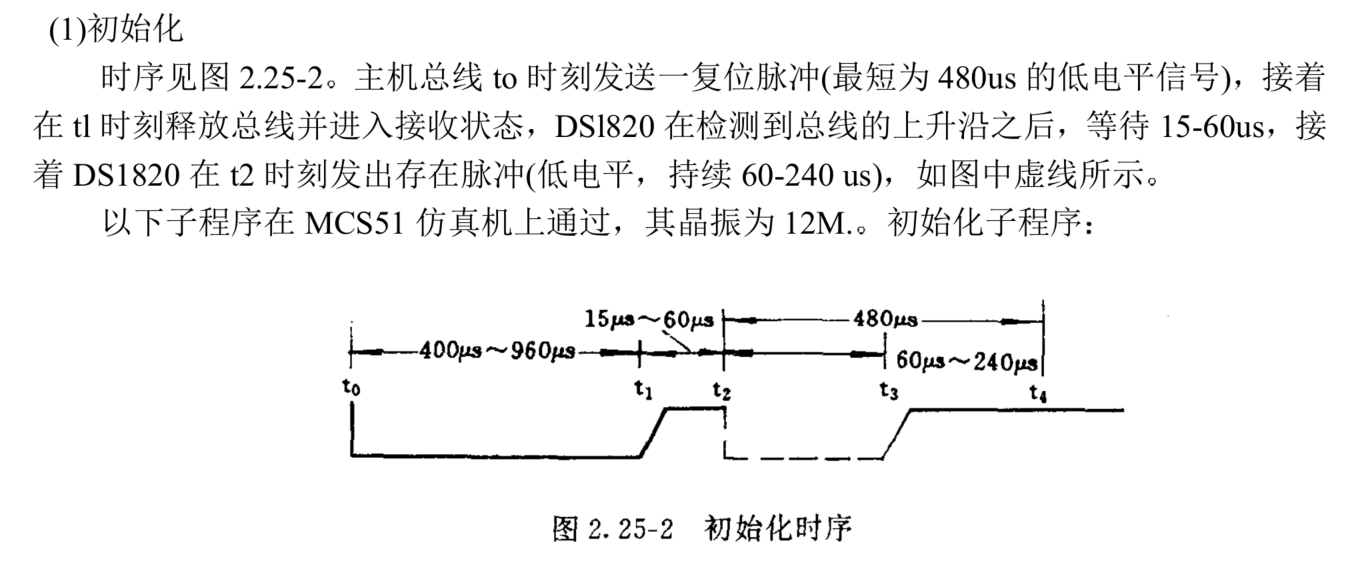

}void dsinit()
{DQ=0;Delay500us();DQ=1;Delay500us();
}void Delay100us()		//@11.0592MHz
{unsigned char i, j;_nop_();_nop_();i = 2;j = 15;do{while (--j);} while (--i);
}void Delay500us()		//@11.0592MHz
{unsigned char i, j;_nop_();_nop_();i = 6;j = 93;do{while (--j);} while (--i);
}void delayms(int ms)
{int i,j;for(i=ms;i>0;i--)for(j=845;j>0;j--);
}void allinit()
{P2=0XA0;P0=0X00;//关闭蜂鸣器，继电器P2=0X80;P0=0XFF;//关闭LED灯P2=0XC0;P0=0XFF;//选择所有数码管P2=0XFF;P0=0XFF;//关闭所有数码管
}void display1(uchar yi,uchar er)
{P2=0XC0;//打开位选573   U8P0=0X01;//选择第一个数码管P2=0XFF;//打开段选573   U7P0=tab[yi];delayms(1);P2=0XC0;//打开位选573   U8P0=0X02;//选择第二个数码管P2=0XFF;//打开段选573   U7P0=tab[er];delayms(1);
}	void display2(uchar san,uchar si)
{P2=0XC0;//打开位选573   U8P0=0X04;//选择第三个数码管P2=0XFF;//打开段选573   U7P0=tab[san];delayms(1);P2=0XC0;//打开位选573   U8P0=0X08;//选择第四个数码管P2=0XFF;//打开段选573   U7P0=tab[si];delayms(1);
}void display3(uchar wu,uchar liu)
{P2=0XC0;//打开位选573   U8P0=0X10;//选择第一个数码管P2=0XFF;//打开段选573   U7P0=tab[wu];delayms(1);P2=0XC0;//打开位选573   U8P0=0X20;//选择第一个数码管P2=0XFF;//打开段选573   U7P0=tab[liu];delayms(1);
}void display4(uchar qi,uchar ba)
{P2=0XC0;//打开位选573   U8P0=0X40;//选择第一个数码管P2=0XFF;//打开段选573   U7P0=tab[qi];delayms(1);P2=0XC0;//打开位选573   U8P0=0X80;//选择第一个数码管P2=0XFF;//打开段选573   U7P0=tab[ba];delayms(1);
}
