PCM-脉冲编码调制

录音的原理

可以简单理解为：把声源的振动记录下来，需要时再让某个物体按照记录下来的振动规律去振动，就会产生与原来一样的声音。

记录声音-音频数字化

如何把声音（声源的振动）记录下来呢？声音属于模拟信号，但更便于计算机处理和存储的是数字信号（二进制编码），所以需要将模拟信号（Analog Signal）转成数字信号（Digital Signal）后进行存储。这一过程，我们可以称之为：音频数字化。

音频数字化-PCM

将音频数字化的常见技术方案是脉冲编码调制（PCM，Pulse Code Modulation），主要过程是：采样 → 量化 → 编码。

采样

模拟信号的波形是无限光滑的，可以看成由无数个点组成，由于存储空间是相对有限的，数字编码过程中，必须要对波形的点进行采样。

采样

采样（Sampling）：每隔一段时间采集一次模拟信号的样本，是一个在时间上将模拟信号离散化（把连续信号转换成离散信号）的过程。

采样率

每秒采集的样本数量，称为采样率（采样频率，采样速率，Sampling Rate）。比如，采样率44.1kHz表示1秒钟采集44100个样本。

采样定理

根据采样定理（奈奎斯特–香农采样定理，Nyquist-Shannon sampling theorem）得知：只有当采样率高于声音信号最高频率的2倍时，才能把采集的声音信号唯一地还原成原来的声音。

人耳能够感觉到的最高声音频率为20000Hz，因此为了满足人耳的听觉要求，需要至少每秒进行40000次采样（40kHz采样率）。

这就是为什么常见的CD的采样率为44.1kHz。

电话、无线对讲机、无线麦克风等的采样率是8kHZ。

人耳听觉 20HZ–20KHZ 敏感 1KHz–4KHz 最敏感 3.4KHz（再往上容易产生听觉疲劳）

人嗓音 男 80Hz–500Hz 女100Hz–1KHz

电话 200/300–3KHZ

电视 100HZ

20–250 LOW (LF) 250–2KHz MID (MF) 2kHz–4KHz MH 4KHz–20KHz High (HF)

根据采样定律，要保证信号传输中不失真，采样频率最起码是最高频率的两倍，也就是说采样频率6800hz以上都可以,至于为什么是8000hz，可以认为是一种约定而已。

量化

量化（Quantization）：将每一个采样点的样本值数字化。

位深度

位深度（采样精度，采样大小，Bit Depth）：使用多少个二进制位来存储一个采样点的样本值。位深度越高，表示的振幅越精确。常见的CD采用16bit的位深度，能表示65536（216）个不同的值。DVD使用24bit的位深度，大多数电话设备使用8bit的位深度。

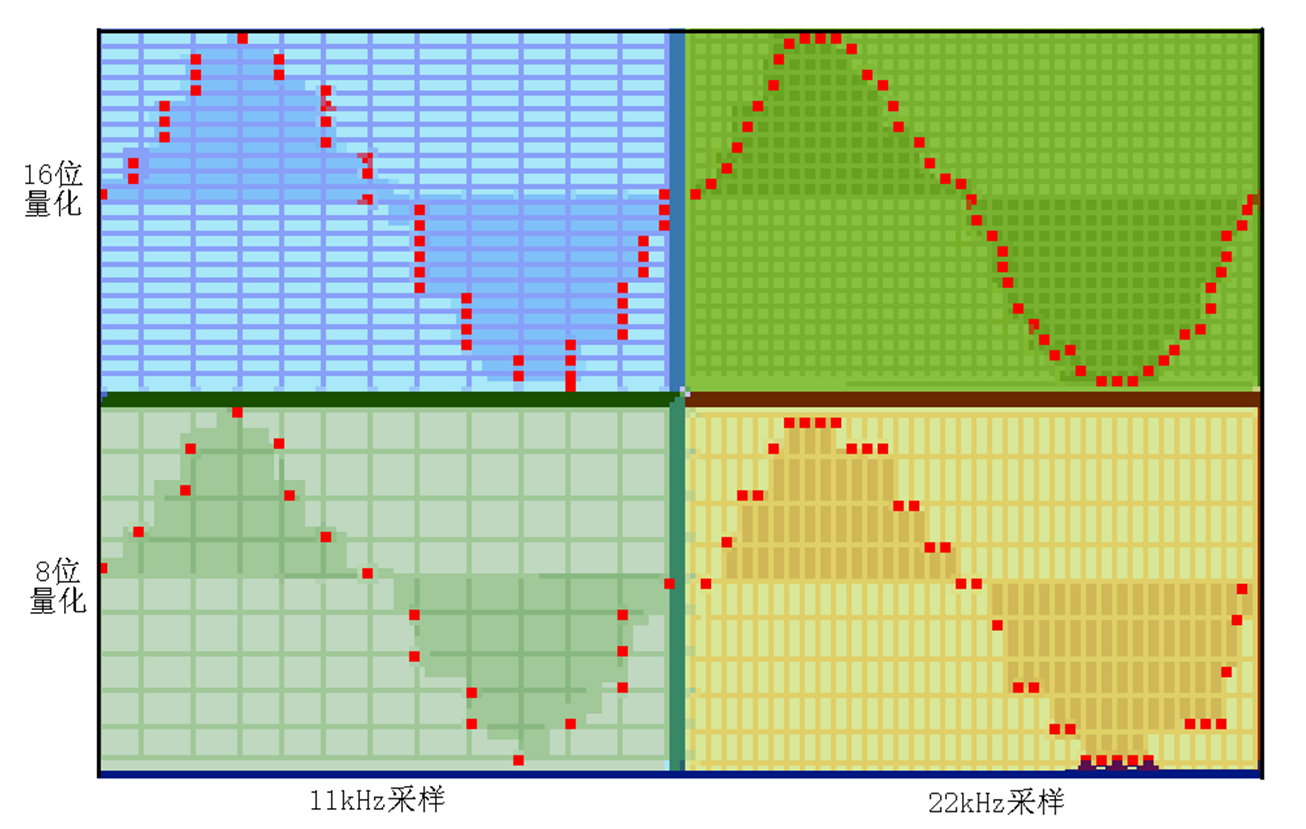

就相当于下图纵坐标的间距 位深度越大 纵坐标刻度越密集，表示的振幅越精确。

下图的横坐标间距越小 表示采样率越高

编码

编码：将采样和量化后的数字数据转成二进制码流。

声道（Channel）

单声道产生一组声波数据，双声道（立体声）产生两组声波数据。

采样率44.1kHZ、位深度16bit的1分钟立体声PCM数据有多大？

• 采样率 * 位深度 * 声道数 * 时间
• 44100 * 16 * 2 * 60 / 8 ≈ 10.34MB

1分钟10.34MB，这对于大部分用户来说是不能接受的。

要想在不改变音频时长的前提下，降低音频数据的大小，只有2种方法：

降低采样指标、压缩。

降低采样指标是不可取的，会导致音频质量下降，用户体验变差，因此专家们研发了各种压缩方案。

举个例子：

现在有个需求，在局域网内实现实时语音，传输层协议使用UDP协议，如果直接使用AudioRecord进行录制音频流并发送到另一端进行播放，音质会非常差，而且断断续续，原因如下：

采样频率： fm = 44.1KHz

量化位数：16bit

声道配置：2(双声道)

那么，码率 V = 44.1K * 16 *2 = 1411.2 Kbps = 176.4KBps，即每秒传输速率大概176.4KB，

若音频帧时间为20ms，每个音频数据包大小为 size = 176.4KBps * 0.02s = 3.528KB，

一般情况下，我们每次读取一个音频帧的数据，可以取整为3600Byte，

所以 每秒大概发送 176.4/3.6=49 个数据包，每个数据包大小为3.6KB。

如果再考虑到数据报头，实测每秒发送约45个数据包，每秒传输速率大概180KB。

由于一般都是使用手机连接Wifi，这就要求网络质量和硬件设备必须很好，而且信道干扰较弱，并且链接的设备不能过多。只要稍微信号不好，就会导致丢包率特别高，而且延时十分大，根本无法满足通信的需要。在这种情况下，我们就需要进行语音压缩、降噪等处理。

比特率

比特率（Bit Rate），指单位时间内传输或处理的比特数量，单位是：比特每秒（bit/s或bps），还有：千比特每秒（Kbit/s或Kbps）、兆比特每秒（Mbit/s或Mbps）、吉比特每秒（Gbit/s或Gbps）、太比特每秒（Tbit/s或Tbps）。

采样率44.1kHZ、位深度16bit的立体声PCM数据的比特率是多少？

• 采样率 * 位深度 * 声道数
• 44100 * 16 * 2 = 1411.2Kbps

通常，采样率、位深度越高，数字化音频的质量就越好。从比特率的计算公式可以看得出来：比特率越高，数字化音频的质量就越好。

信噪比

信噪比（Signal-to-noise ratio，SNR，S/N，讯噪比），指信号与噪声的比例，用于比较所需信号的强度与背景噪声的强度，以分贝（dB）为单位。

位深度限制了信噪比的最大值，它们的关系如下表所示。

位深度	信噪比
4	24.08
8	48.16
11	66.22
12	72.24
16	96.33
18	108.37
20	120.41
24	144.49
32	192.66
48	288.99
64	385.32

关于信噪比的意义：

图像的信噪比和图像的清晰度一样，都是衡量图像质量高低的重要指标。图像的信噪比是指视频信号的大小与噪波信号大小的比值，其公式为：

S/N（信噪比）= 20 log (信号/噪声)dB

信噪比大，图像画面就干净，看不到什么噪波干扰（表现为“颗粒”和“雪花”），看起来很舒服；若信噪比小，则在画面上，可能满是雪花，严重影响图像画面。信噪比与图像质量之间具有如下对应关系：

S/N为60dB(比率为1000：1)时，图像质量优良，不出现噪声；

S/N为50dB(比率为316：1)时，图像有少量噪声，但图像质量算好；

S/N为40dB(比率为100：1)时，图像有一定的精细颗粒或雪花，图像的精细结构受到一定的损失；

S/N为30dB(比率为32：1)，图像将是有大量噪声的劣质图像；

S/N为20dB(比率为10：1)，图像就不能使用。

影响信噪比的因素很多，例如电源的干扰，电子元器件过热产生的干扰，光敏元件上的小电压放大成0．7V视频信号时，因放大而产生的噪声，光照度降低时，放大器增益提高，噪声也将增加等等。

一般摄像机的信噪比在50-60dB之间，录像机在40-50dB之间。

编码（Encode）

PCM数据可以理解为是：未经压缩的原始音频数据，体积比较大，为了更便于存储和传输，一般都会使用某种音频编码对它进行编码压缩，然后再存成某种音频文件格式。

压缩分为无损压缩和有损压缩。

• 无损压缩
  • 解压后可以完全还原出原始数据
  • 压缩比小，体积大
• 有损压缩
  • 解压后不能完全还原出原始数据，会丢失一部分信息
  • 压缩比大，体积小
  • 压缩比越大，丢失的信息就越多，还原后的信号失真就会越大
  • 一般是通过舍弃原始数据中对人类听觉不重要的部分，达成压缩成较小文件的目的
• 压缩比 = 未压缩大小 / 压缩后大小

解码（Decode）

当需要播放音频时，得先解码（解压缩）出PCM数据，然后再进行播放。

常见的音频编码和文件格式

需要注意的是：音频文件格式并不等于音频编码。比如：

• WAV只是一种文件格式，并不是一种编码
• FLAC既是一种文件格式，又是一种编码

下面对常见的音频编码和文件格式做一个简介。

名称	无损压缩	文件扩展名
Monkey’s Audio	✔️	.ape
FLAC（Free Lossless Audio Codec）	✔️	.flac
ALAC（Apple Lossless Audio Codec）	✔️	.m4a/.caf
MP3（MPEG Audio Layer III）	❌	.mp3
WMA（Windows Media Audio）	❌	.wma
AAC（Advanced Audio Coding）	❌	.acc/.mp4/.m4a
Vorbis	❌	.ogg
Speex	❌	.spx
Opus	❌	.opus
Ogg		.ogg
WAV（Waveform Audio File Format）		.wav
AIFF（Audio Interchange File Format）		.aiff、.aif

无损

Monkey’s Audio

Monkey’s Audio，是一种无损的音频编码和文件格式，文件扩展名为.ape，压缩率一般在55%左右。

FLAC

FLAC（Free Lossless Audio Codec），是一种无损的音频编码和文件格式，文件扩展名为.flac。虽然压缩率稍有不及Monkey’s Audio，但FLAC技术更先进，占用资源更低，有更多的平台及硬件产品支持FLAC。

ALAC

ALAC（Apple Lossless Audio Codec），是由Apple开发的一种无损的音频编码，文件扩展名为.m4a、.caf。

有损

MP3

MP3（MPEG Audio Layer III），是非常流行的一种有损音频编码和文件格式，文件扩展名为.mp3。

第1版是：MPEG-1 Audio Layer III，属于国际标准ISO/IEC 11172-3
第2版是：MPEG-2 Audio Layer III，属于国际标准ISO/IEC 13818-3
第3版是：MPEG-2.5 Audio Layer III，并不是由MPEG官方开发的，不是公认的标准

WMA

WMA（Windows Media Audio），是由Microsoft开发的音频编码和文件格式，文件扩展名为.wma。包括4种类型：

WMA：原始的WMA编解码器，作为MP3的竞争者，属于有损音频编码
WMA Pro：支持更多声道和更高质量的音频，属于有损音频编码
WMA Lossless：属于无损音频编码
WMA Voice：属于有损音频编码

AAC

AAC（Advanced Audio Coding），是由Fraunhofer IIS、杜比实验室、AT&T、Sony、Nokia等公司共同开发的有损音频编码和文件格式，压缩比通常为18:1。

AAC被设计为MP3格式的后继产品，通常在相同的比特率下可以获得比MP3更高的声音质量，是iPhone、iPod、iPad、iTunes的标准音频格式。

AAC编码的文件扩展名主要有3种：

.acc：传统的AAC编码，使用MPEG-2 Audio Transport Stream（ADTS）容器
.mp4：使用了MPEG-4 Part 14的简化版即3GPP Media Release 6 Basic（3gp6）进行封装的AAC编码
.m4a：为了区别纯音频MP4文件和包含视频的MP4文件而由Apple公司使用的扩展名
Apple iTunes对纯音频MP4文件采用了.m4a文件扩展名
M4A的本质和音频MP4相同，故音频MP4文件可以直接更改文件扩展名为.m4a
Vorbis
Vorbis，是由Xiph.Org基金会开发的一种有损音频编码。通常以Ogg作为容器格式，所以常合称为Ogg Vorbis，文件扩展名为.ogg。

Speex

Speex，是由Xiph.Org基金会开发的一种有损音频编码和文件格式，文件扩展名为.spx。

Opus

Opus，是由Xiph.Org基金会开发的一种有损音频编码和文件格式，文件扩展名为.opus。用以取代Vorbis和Speedx。经过多次盲听测试，在任何给定的比特率下都比其他标准音频格式具有更高的质量，包括MP3、AAC。

文件格式

Ogg

Ogg是一种多媒体文件格式，由Xiph.Org基金会所维护，可以纳入各式各样的音视频编码（音频、视频都可以），文件扩展名常为.ogg。

Ogg常用的音频编码有：

有损压缩：Speex、Vorbis、Opus
无损压缩：FLAC
未压缩：PCM

WAV

WAV（Waveform Audio File Format），是由IBM和Microsoft开发的音频文件格式，扩展名是.wav，通常采用PCM编码，常用于Windows系统中。

AIFF

AIFF（Audio Interchange File Format），由Apple开发的音频文件格式，扩展名是.aiff、.aif。跟WAV一样，通常采用PCM编码，常用于Mac系统中。

有损和无损

根据采样率和位深度可以得知：相对于自然界的信号，音频编码最多只能做到无限接近，任何数字音频编码方案都是有损的，因为无法完全还原。目前能够达到最高保真水平的就是PCM编码，因此，PCM约定俗成叫做无损音频编码，被广泛用于素材保存及音乐欣赏，CD、DVD以及常见的WAV文件中均有应用。

但并不意味着PCM就能够确保信号绝对保真，PCM也只能做到最大程度的无限接近。我们习惯性的把MP3列入有损音频编码范畴，是相对于PCM编码的。要做到真正的无损是困难的，就像用数字去表达圆周率，不管精度多高，也只是无限接近，而不是真正等于圆周率的值。

声波

以扬声器为例子，扬声器发声时是振膜在振动。

振膜的振动会导致振膜旁边的空气振动，然后导致更大范围的空气跟着一起振动，最后耳朵旁边的空气也开始振动。

空气的振动带来了动能（Kinetic Energy），能量传入了耳朵中，最后就听到了声音。

所以，扬声器可以通过空气来传播能量，而不是传播空气本身。

声音与波有着相同的关键特征：可以通过介质传播能量，而不是传播介质本身。

• 因此，我们也把声音称为声波
• 声音的传播介质可以是气体、液体、固体，比如：2个人面对面交流时，声音是通过空气传播到对方耳中

为什么自己录下来的声音和平时说话的声音，听起来会不太一样？

• 当自己说话的时候，实际上自己听到了2个声音，分别来自2种不同的传播介质
  • 声波 → 空气 → 耳朵
  • 声波 → 血肉、骨骼等介质 → 耳朵
• 录制声音时
  • 声波 → 空气 → 录音设备
• 当听自己录下来的声音时，自己只听到了1个声音
  • 声波 → 空气 → 耳朵
• 所以，平时别人耳中听到的你说话的声音，就是你录音中的声音

人耳又是如何听到声音的呢？

大概过程是：声源 → 耳廓（收集声波） → 外耳道（传递声波） → 鼓膜（将声波转换成振动） → 听小骨（放大振动） → 耳蜗（将振动转换成电信号） → 听觉神经（传递电信号） → 大脑（形成听觉）

如果只关注单个空气分子，可以发现：它来回振动的轨迹，就是一个正弦或余弦函数的曲线图

横轴：代表时间。

纵轴：代表空气分子来回振动时产生的位移。

平衡位置：该空气分子的未受振动干扰时的位置

从平衡位置到最大位移位置之间的距离，叫做振幅（Amplitude）。

空气分子完全来回振动一次所花费的时间，叫做周期（Period），单位是秒（s）。

物体每秒来回振动的次数，叫做频率（Frequency），也就是周期分之一。

• 单位是秒分之一（1/s），也称为赫兹（Hz）
• 比如440Hz代表物体每秒来回振动440次
• 因此，频率用来表示物体振动的快慢

理论上，人类的发声频率是85Hz ~ 1100Hz，人类只能听见20Hz ~ 20000Hz之间的声音。

• 低于20Hz的称为：次声波（Infrasound）
• 高于20000Hz的称为：超声波（Ultrasound）

音调

频率越高，音调就越高。

频率越低，音调就越低。

通常女生讲话时，声带振动的频率就比较高，因此我们听到的音调就高，而男生讲话时，声带振动的频率就比较低，因此我们听到的音调就低。

响度

当提高声音的响度（音量，大小）时，振动的幅度会变大。

我们常用dB（分贝）来描述声音的响度。

分贝	情景
0	刚能听到的声音
15以下	感觉安静
30	耳语的音量大小
40	冰箱的嗡嗡声
60	正常交谈的声音
70	相当于走在闹市区
85	汽车穿梭的马路上
95	摩托车启动声音
100	装修电钻的声音
110	卡拉OK、大声播放MP3的声音
120	飞机起飞时的声音
150	燃放烟花爆竹的声音

音色

音色（Timbre）是指声音的特色。

• 不同的声源由于其材料、结构不同，则发出声音的音色也不同
• 我们之所以能够根据声音区分出不同的乐器、不同的人，都是因为它们的音色不同
• 不同音色的声音，即使在同一响度和同一音调的情况下，也能让人区分开来

原理

通常声源的振动产生的并不是单一频率的声波，而是由基音和不同频率的泛音组成的复合声音。

• 当声源的主体振动时会发出一个基音（基本频率，基频，Fundamental Frequency）
• 同时其余各部分也有复合的声源，这些声源组合产生泛音
• 泛音（Overtone）其实就是物理学上的谐波（Harmonic）

音调是由基音决定的，而音色主要取决于泛音。

音色不同，波形也就不同。

声音的最终波形是由多个不同的波形组合而成的。

噪音

声源作无规则振动时发出的声音

长期的噪音可以影响人的身心健康。

• 噪音可能导致各种不同程度的听力丧失
  • 长时间处于85分贝以上的噪音可以影响人的听力
  • 响于120分贝的噪音可以使人耳聋

研究表明：

• 让人讨厌的噪音和婴儿啼哭及人类尖叫的声音有着相同的频率
• 人耳对2000Hz ~ 4000Hz范围内的声音是难以接受的
• 而指甲刮黑板声音的特殊之处，就在于它的频率，正好处于2000Hz ~ 4000Hz频段内

大脑中的杏仁核（Amygdala）在听到指甲刮黑板的声音时，会异常兴奋，于是霸道地接管了大脑听觉的任务，向听觉皮层（Auditory Cortex）发出痛苦的信息。听觉皮层是属于大脑皮层（大脑皮质，Cerebral Cortex）的一部分。

像素

一个图的分辨率是60x50，用Photoshop放大图片上百倍后，可以清晰地看到图片由若干个方形的色块组成，每一个方形的色块被称为：像素（Pixel）。这张图片的每一行都有60个像素，共50行，总共60*50=3000个像素。

总结一下：

• 每张图片都是由N个像素组成的（N≥1）
• 如果一张图片的分辨率是WxH，那么：
  • 每一行都有W个像素，共H行，总共W*H个像素
  • 宽度是W像素，高度是H像素

每个像素都有自己独立的颜色，若干个像素就组成了一张色彩缤纷的完整图片。

RGB颜色模型

实验发现：太阳光通过三棱镜折射后，会被折射分散成红、橙、黄、绿、蓝、靛、紫7种单色光。其中的红、绿、蓝被称为是色光三原色。

接下来，再看一个很重要的概念：RGB颜色模型（RGB color model），又称为三原色光模式。

• 将红（Red）、绿（Green）、蓝（Blue）三原色的色光以不同的含量相叠加，可以合成产生各种色彩光

每个像素的颜色，可以通过红色、绿色、蓝色以不同的含量混合而成。比如：

• 红色（Red）、绿色（Green）可以合成：黄色（Yellow）
• 红色（Red）、蓝色（Blue）可以合成：洋红色（Magenta）
• 绿色（Green）、蓝色（Blue）可以合成：青色（Cyan）
• 红色（Red）、绿色（Green）、蓝色（Blue）可以合成：白色（White）

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-YPGOyZWN-1634558631089)(C:\Users\jym\Desktop\497279-20210301182807299-1567553861.png)]

位深度

每一个像素的颜色信息是如何存储的呢？

• 取决于图片的位深度（Bit Depth），也称为：色彩深度（Color Depth，简称：色深）
• 如果一张图片的位深度为n，那么它的每一个像素都会使用n个二进制位来存储颜色信息

位深度是24，它的具体含义是：

• 每一个像素都会使用24个二进制位来存储颜色信息
• 每一个像素的颜色都是由红（Red）、绿（Green）、蓝（Blue）3个颜色通道合成的
• 每个颜色通道都用8bit来表示其“含量”（值），取值范围是：
  • 二进制：00000000~11111111
  • 十进制：0~255
  • 十六进制：00~FF
• 举例：01000000 11100000 11010000（共24bit）表示绿宝石色（Turquoise）
  • 红色的值：二进制01000000，十进制64，十六进制40
  • 绿色的值：二进制11100000，十进制224，十六进制E0
  • 蓝色的值：二进制11010000，十进制208，十六进制D0
  • 64的红色 + 224的绿色 + 208的蓝色 = 绿宝石色

24bit颜色的表示形式

我们常用2种形式来表示24bit颜色，比如刚才提到的绿宝石色

• 十进制：rgb(64, 224, 208)
• 十六进制：#40E0D0

常见的24bit颜色：

• 红色：rgb(255, 0, 0)，#FF0000
• 绿色：rgb(0, 255, 0)，#00FF00
• 蓝色：rgb(0, 0, 255)，#0000FF
• 黄色：rgb(255, 255, 0)，#FFFF00
• 洋红色：rgb(255, 0, 255)，#FF00FF
• 青色：rgb(0, 255, 255)，#00FFFF
• 白色：rgb(255, 255, 255)，#FFFFFF
• 黑色：rgb(0, 0, 0)，#000000
  • 当红绿蓝全为0时，就是黑色
  • 这个其实很容易理解：没有任何光，自然是一片漆黑
  • 所以说：黑色是世界上最纯洁的颜色，因为它啥也没有，(づ｡◕ᴗᴗ◕｡)づ
  • 相反，白色是世界上最不纯洁的颜色，因为它啥都有，而且都是满色（全是255）
• 更多颜色，可以参考颜色对照表，红绿蓝的比例不同，合成的颜色也就不同

颜色数量

如果位深度为n，那么每一个像素能显示2n种颜色。

• 所以，位深度为24时，每一个像素能显示224种颜色，也就是16777216种颜色（约1678万）
• 24bit颜色，也被称为是：真彩色（True Color），也就是常说的24位真彩

其他位深度

除了24bit，常见的位深度还有：

• 1bit：2种颜色，黑白两色
• 3bit：8种颜色，用于大部分早期的电脑显示器，红绿蓝各占1位
• 8bit：256种颜色，用于最早期的彩色Unix工作站，红色占3位、绿色占3位、蓝色占2位
• 16bit：红色占5位、蓝色占5位、绿色占6位
• 32bit：基于24位，增加8个位的透明通道
  • 可以表示带有透明度的颜色
  • 比如CSS中的rgba(255, 0, 0, 0.5)表示50%透明度的红色

不同位深度的对比

位深度越大，能表示的颜色数量就越多，图片也就越鲜艳，颜色过渡就会越平滑。

格式

一说到图片，马上能想到拓展名为jpg、png、gif的图片文件。

每张图片都有自己的大小，一张图片的大小是如何计算出来的？为什么dragon01.jpg的大小是288KB？

• 要想知道一张图片的大小是多少？首先得知道每个像素的大小是多少。
• 如果位深度是n，那么每个像素的大小就是n个二进制位

分辨率是60x50，位深度是24，所以：

• 每个像素的大小是：24bit（3字节，1字节=8bit）
• 图片的理论大小是：(6050)(24/8)=9000B≈8.79KB

但实际上会发现：在相同分辨率、相同位深度的前提下，把这张图片存成2种不同的格式（jpg、png），它们的大小是不同的，而且都小于理论上的8.79KB。

其实jpg、png都是经过压缩后的图片（具体的压缩算法和原理，就不在此讨论了，大家可以到网上自行搜索），所以它们的大小会比理论值偏小。

图片的压缩类型可以分为2种：

• 无损压缩
  • 不损失图片质量
  • 压缩比小，体积大
  • 解压（显示）后能够还原出完整的原始图片数据，不会损失任何图片信息
• 有损压缩
  • 会损失图片质量
  • 压缩比大，体积小
  • 解压（显示）后无法还原出完整的原始图片数据，会损失掉一些图片信息
• 压缩比 = 未压缩大小 / 压缩后大小

压缩类型	位深度
JPG（JPEG）	有损压缩	24bit
PNG	无损压缩	8bit、24bit、32bit
GIF	无损压缩	8bit

众所周知，gif是一种支持动画的图片，所以一般也叫作gif动态图，微信的动态表情包就是基于gif动态图。

gif动画的实现原理类似手翻书。gif的动画原理是：

• gif内部存储了很多帧（张）静态图片
• 在短时间内，连续按顺序地呈现每一帧静态图片，就形成了动画的效果

动画

不管是gif动态图，还是手翻书，它们的动画原理其实都基于：视觉暂留（Persistence of vision）现象。

• 当人眼所看到的影像消失后，人眼仍能继续保留其影像约0.1~0.4秒左右，这种现象被称为视觉暂留现象
• 人眼观看物体时，成像于视网膜上，并由视神经输入人脑，感觉到物体的像，但当物体移去时，视神经对物体的印象不会立即消失，而要延续0.1~0.4秒的时间，人眼的这种性质被称为“眼睛的视觉暂留”
• 我们日常使用的日光灯每秒大约熄灭100余次，但我们基本感觉不到日光灯的闪动，这都是因为视觉暂留的作用
• 在一帧图片消失在大脑中之前呈现下一帧图片，反复如此，就可以形成连贯的动画效果
  • 电影的帧率是24fps
  • fps：每秒的帧数，Frames Per Second

YUV

YUV，是一种颜色编码方法，跟RGB是同一个级别的概念，广泛应用于多媒体领域中。

也就是说，图像中每1个像素的颜色信息，除了可以用RGB的方式表示，也可以用YUV的方式表示。

对比RGB，YUV有哪些不同和优势呢？

体积更小

• 如果使用RGB
  • 比如RGB888（R、G、B每个分量都是8bit）
  • 1个像素占用24bit（3字节）

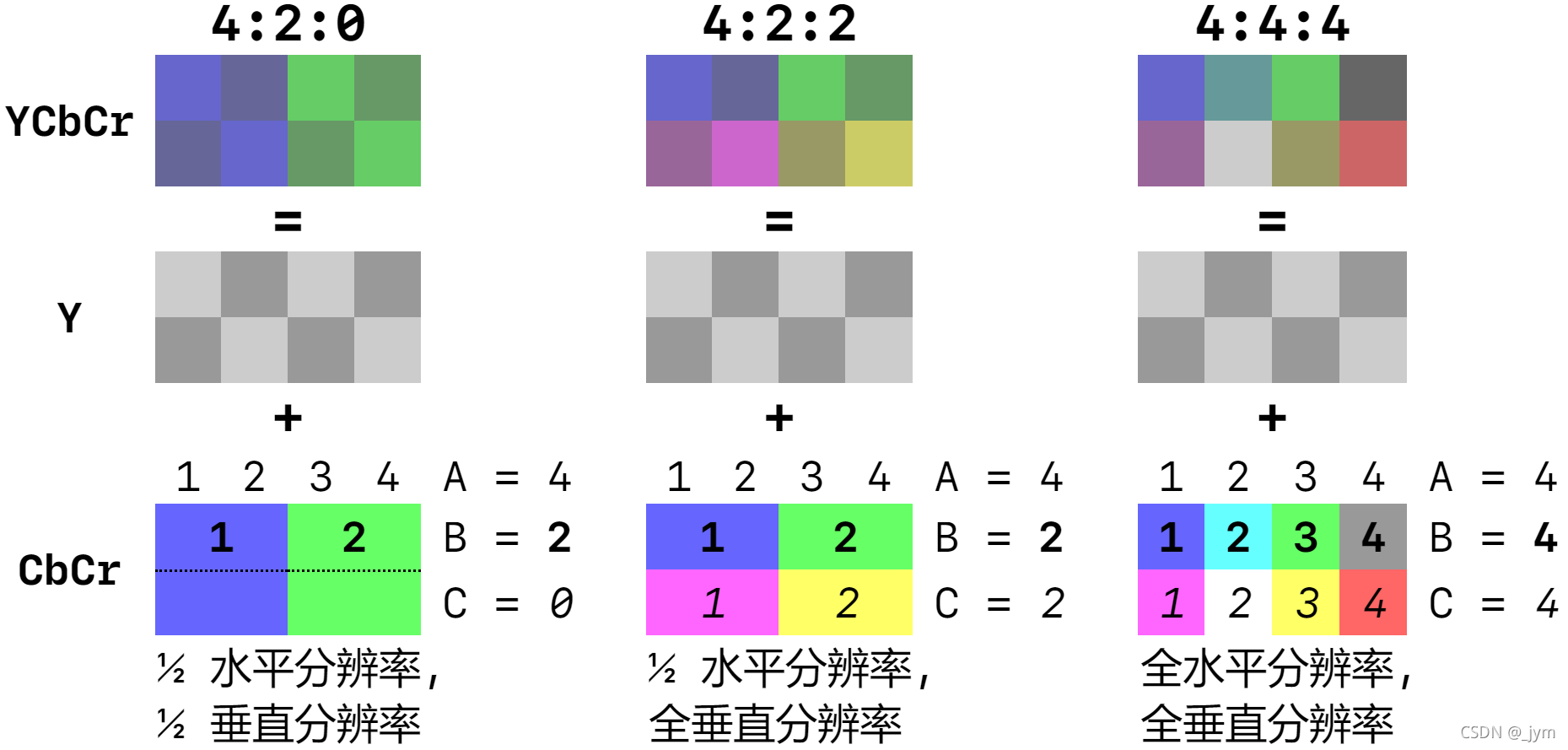

• 如果使用YUV
  • 1个像素可以减小至平均只占用12bit（1.5字节）
  • 体积为RGB888的一半

组成

RGB数据由R、G、B三个分量组成。

YUV数据由Y、U、V三个分量组成，现在通常说的YUV指的是YCbCr。

• Y：表示亮度（Luminance、Luma），占8bit（1字节）
• Cb、Cr：表示色度（Chrominance、Chroma）
  • Cb（U）：蓝色色度分量，占8bit（1字节）
  • Cr（V）：红色色度分量，占8bit（1字节）

兼容性

• Y分量对呈现出清晰的图像有着很大的贡献
• Cb、Cr分量的内容不太容易识别清楚

Y分量的内容：其实以前黑白电视的画面就是这样子。

YUV的发明处在彩色电视与黑白电视的过渡时期。

• YUV将亮度信息（Y）与色度信息（UV）分离，没有UV信息一样可以显示完整的图像，只不过是黑白的
• 这样的设计很好地解决了彩色电视与黑白电视的兼容性问题，使黑白电视也能够接收彩色电视信号，只不过它只显示了Y分量
• 彩色电视有Y、U、V分量，如果去掉UV分量，剩下的Y分量和黑白电视相同

RGB和YUV转换

公式1

Y = 0.257R + 0.504G + 0.098B + 16
U = -0.148R - 0.291G + 0.439B + 128
V = 0.439R - 0.368G - 0.071B + 128R = 1.164(Y - 16) + 2.018(U - 128)
G = 1.164(Y - 16) - 0.813(V - 128) - 0.391(U - 128)
B = 1.164(Y - 16) + 1.596(V - 128)

• RGB的取值范围是[0,255]
• Y的取值范围是[16,235]
• UV的取值范围是[16,239]

公式2

Y = 0.299R + 0.587G + 0.114B
U = 0.564(B - Y) = -0.169R - 0.331G + 0.500B
V = 0.713(R - Y) = 0.500R - 0.419G - 0.081BR = Y + 1.403V
G = Y - 0.344U - 0.714V
B = Y + 1.770U

• RGB的取值范围是[0, 1]
• Y的取值范围是[0, 1]
• UV的取值范围是[-0.5, 0.5]

公式3

Y = 0.299R + 0.587G + 0.114B
U = -0.169R - 0.331G + 0.500B + 128
V = 0.500R - 0.419G - 0.081B + 128R = Y + 1.403(V - 128)
G = Y - 0.343(U - 128) - 0.714(V - 128)
B = Y + 1.770(U - 128)

• RGB的取值范围是[0, 255]
• YUV的取值范围是[0, 255]

色度二次采样

原理

人眼的视网膜上，分布着两种感光细胞：视杆细胞和视锥细胞。

• 视杆细胞
  • 感知光线的强弱
  • 没有色彩识别功能
  • 负责夜间非彩色视觉
• 视锥细胞
  • 感知颜色
  • 负责白天彩色视觉
  • 如果你的视锥细胞发育不正常，数量太少，那感知颜色就会受阻，可能会导致你色弱

人眼中有上亿个感光细胞，其中视杆细胞占了95%，而视锥细胞仅占5%。

因此，人眼对亮度的敏感程度要高于对色度的敏感程度，人眼对于亮度的分辨要比对颜色的分辨精细一些。

如果把图像的色度分量减少一些，人眼也丝毫感觉不到变化和差异。

概念

如果在色度分量上进行（相对亮度分量）较低分辨率的采样，也就是存储较多的亮度细节、较少的色度细节，这样就可以在不明显降低画面质量的同时减小图像的体积。上述过程称为：色度二次采样（Chroma Subsampling）。

采样格式

采样格式通常用A:B:C的形式来表示，比如4:4:4、4:2:2、4:2:0等，其中我们最需要关注的是4:2:0。

• A：一块A*2个像素的概念区域，一般都是4
• B：第1行的色度采样数目
• C：第2行的色度采样数目
  • C的值一般要么等于B，要么等于0

下图可以看出：最上面的图像颜色是下面两个图像颜色叠加。

下图可以看出 左右两个图像颜色叠加产生第三列的图像颜色

上图中，不管是哪种采样格式，Y分量都是全水平、全垂直分辨率采样的，每一个像素都有自己独立的Y分量。

4:4:4

• 第1行采集4组CbCr分量，第2行采集4组CbCr分量
• 每1个像素都有自己独立的1组CbCr分量
  • Y分量与CbCr分量的水平方向比例是1:1（每1列都有1组CbCr分量）
  • Y分量与CbCr分量的垂直方向比例是1:1（每1行都有1组CbCr分量）
  • Y分量与CbCr分量的总比例是1:1
• 1个像素占用24bit（3字节），跟RGB888的体积一样
  • 24bpp（bits per pixel）
• 这种格式是没有进行色度二次采样的

4:2:2

• 第1行采集2组CbCr分量，第2行采集2组CbCr分量
• 水平方向相邻的2个像素（1行2列）共用1组CbCr分量
  • Y分量与CbCr分量的水平方向比例是2:1（每2列就有1组CbCr分量）
  • Y分量与CbCr分量的垂直方向比例是1:1（每1行都有1组CbCr分量）
  • Y分量与CbCr分量的总比例是2:1
• 1个像素平均占用16bit（2字节）
  • 16bpp
  • 因为2个像素共占用32bit（4字节 = 2个Y分量 + 1个Cb分量 + 1个Cr分量）

4:2:0

• 第1行采集2组CbCr分量，第2行共享第1行的CbCr分量
• 相邻的4个像素（2行2列）共用1组CbCr分量
  • Y分量与CbCr分量的水平方向比例是2:1（每2列就有1组CbCr分量）
  • Y分量与CbCr分量的垂直方向比例是2:1（每2行就有1组CbCr分量）
  • Y分量与CbCr分量的总比例是4:1
• 1个像素平均占用12bit（1.5字节）
  • 12bpp
  • 因为4个像素共占用48bit（6字节 = 4个Y分量 + 1个Cb分量 + 1个Cr分量）

H.264编码

计算一下：10秒钟1080p（1920x1080）、30fps的YUV420P原始视频，需要占用多大的存储空间？

• (10 * 30) * (1920 * 1080) * 1.5 = 933120000字节 ≈ 889.89MB
• 可以看得出来，原始视频的体积是非常巨大的

由于网络带宽和硬盘存储空间都是非常有限的，因此，需要先使用视频编码技术（比如H.264编码）对原始视频进行压缩，然后再进行存储和分发。H.264编码的压缩比可以达到至少是100:1。

H.264，又称为MPEG-4 Part 10，Advanced Video Coding。

• 译为：MPEG-4第10部分，高级视频编码
• 简称：MPEG-4 AVC

H.264是迄今为止视频录制、压缩和分发的最常用格式。截至2019年9月，已有91％的视频开发人员使用了该格式。H.264提供了明显优于以前任何标准的压缩性能。H.264因其是蓝光盘的其中一种编解码标准而著名，所有蓝光盘播放器都必须能解码H.264。

编码器

H.264标准允许制造厂商自由地开发具有竞争力的创新产品，它并没有定义一个编码器，而是定义了编码器应该产生的输出码流。

x264是一款免费的高性能的H.264开源编码器。x264编码器在FFmpeg中的名称是libx264。

解码器

H.264标准中定义了一个解码方法，但是制造厂商可以自由地开发可选的具有竞争力的、新的解码器，前提是他们能够获得与标准中采用的方法同样的结果。

FFmpeg默认已经内置了一个H.264的解码器，名称是h264。

编码过程与原理

大体可以归纳为以下几个主要步骤：

• 划分帧类型
• 帧内/帧间编码
• 变换 + 量化
• 滤波
• 熵编码

划分帧类型

有统计结果表明：在连续的几帧图像中，一般只有10%以内的像素有差别，亮度的差值变化不超过2%，而色度的差值变化只在1%以内。

于是可以将一串连续的相似的帧归到一个图像群组（Group Of Pictures，GOP）。

GOP中的帧可以分为3种类型：

• I帧（I Picture、I Frame、Intra Coded Picture），译为：帧内编码图像，也叫做关键帧（Keyframe）
  • 是视频的第一帧，也是GOP的第一帧，一个GOP只有一个I帧
  • 编码
    • 对整帧图像数据进行编码
  • 解码
    • 仅用当前I帧的编码数据就可以解码出完整的图像
  • 是一种自带全部信息的独立帧，无需参考其他图像便可独立进行解码，可以简单理解为一张静态图像
• P帧（P Picture、P Frame、Predictive Coded Picture），译为：预测编码图像
  • 编码
    • 并不会对整帧图像数据进行编码
    • 以前面的I帧或P帧作为参考帧，只编码当前P帧与参考帧的差异数据
  • 解码
    • 需要先解码出前面的参考帧，再结合差异数据解码出当前P帧完整的图像
• B帧（B Picture、B Frame、Bipredictive Coded Picture），译为：前后预测编码图像
  • 编码
    • 并不会对整帧图像数据进行编码
    • 同时以前面、后面的I帧或P帧作为参考帧，只编码当前B帧与前后参考帧的差异数据
    • 因为可参考的帧变多了，所以只需要存储更少的差异数据
  • 解码
    • 需要先解码出前后的参考帧，再结合差异数据解码出当前B帧完整的图像

不难看出，编码后的数据大小：I帧 > P帧 > B帧。

GOP的长度

GOP的长度表示GOP的帧数。GOP的长度需要控制在合理范围，以平衡视频质量、视频大小（网络带宽）和seek效果（拖动、快进的响应速度）等。

• 加大GOP长度有利于减小视频文件大小，但也不宜设置过大，太大则会导致GOP后部帧的画面失真，影响视频质量
• 由于P、B帧的复杂度大于I帧，GOP值过大，过多的P、B帧会影响编码效率，使编码效率降低
• 如果设置过小的GOP值，视频文件会比较大，则需要提高视频的输出码率，以确保画面质量不会降低，故会增加网络带宽
• GOP长度也是影响视频seek响应速度的关键因素，seek时播放器需要定位到离指定位置最近的前一个I帧，如果GOP太大意味着距离指定位置可能越远（需要解码的参考帧就越多）、seek响应的时间（缓冲时间）也越长

GOP的类型

GOP又可以分为开放（Open）、封闭（Closed）两种。

• Open
  • 前一个GOP的B帧可以参考下一个GOP的I帧
• Closed
  • 前一个GOP的B帧不能参考下一个GOP的I帧
  • GOP不能以B帧结尾

需要注意的是：

• 由于P帧、B帧都对前面的参考帧（P帧、I帧）有依赖性，因此，一旦前面的参考帧出现数据错误，就会导致后面的P帧、B帧也出现数据错误，而且这种错误还会继续向后传播
• 对于普通的I帧，其后的P帧和B帧可以参考该普通I帧之前的其他I帧

在Closed GOP中，有一种特殊的I帧，叫做IDR帧（Instantaneous Decoder Refresh，译为：即时解码刷新）。

• 当遇到IDR帧时，会清空参考帧队列
• 如果前一个序列出现重大错误，在这里可以获得重新同步的机会，使错误不会继续往下传播
• 一个IDR帧之后的所有帧，永远都不会参考该IDR帧之前的帧
• 视频播放时，播放器一般都支持随机seek（拖动）到指定位置，而播放器直接选择到指定位置附近的IDR帧进行播放最为便捷，因为可以明确知道该IDR帧之后的所有帧都不会参考其之前的其他I帧，从而避免较为复杂的反向解析

帧内/帧间编码

I帧采用的是帧内（Intra Frame）编码，处理的是空间冗余。
P帧、B帧采用的是帧间（Inter Frame）编码，处理的是时间冗余。

划分宏块

在进行编码之前，首先要将一张完整的帧切割成多个宏块（Macroblock），H.264中的宏块大小通常是16x16。

宏块可以进一步拆分为多个更小的变换块（Transform blocks）、预测块（Prediction blocks）。

• 变换块的尺寸有：16x16、8x8、4x4
• 预测块的尺寸有：16×16、16×8、8×16、8×8、8×4、4×8、4×4

帧内编码

帧内编码，也称帧内预测。以4x4的预测块为例，共有9种可选的预测模式。

利用帧内预测技术，可以得到预测帧，最终只需要保留预测模式信息、以及预测帧与原始帧的残差值。

编码器会选取最佳预测模式，使预测帧更加接近原始帧，减少相互间的差异，提高编码的压缩效率。

帧间编码

帧间编码，也称帧间预测，用到了运动补偿（Motion compensation）技术。

编码器利用块匹配算法，尝试在先前已编码的帧（称为参考帧）上搜索与正在编码的块相似的块。如果编码器搜索成功，则可以使用称为运动矢量的向量对块进行编码，该向量指向匹配块在参考帧处的位置。

在大多数情况下，编码器将成功执行，但是找到的块可能与它正在编码的块不完全匹配。这就是编码器将计算它们之间差异的原因。这些残差值称为预测误差，需要进行变换并将其发送给解码器。

综上所述，如果编码器在参考帧上成功找到匹配块，它将获得指向匹配块的运动矢量和预测误差。使用这两个元素，解码器将能够恢复该块的原始像素。

如果一切顺利，该算法将能够找到一个几乎没有预测误差的匹配块，因此，一旦进行变换，运动矢量加上预测误差的总大小将小于原始编码的大小。

如果块匹配算法未能找到合适的匹配，则预测误差将是可观的。因此，运动矢量的总大小加上预测误差将大于原始编码。在这种情况下，编码器将产生异常，并为该特定块发送原始编码。

变换与量化

接下来对残差值进行DCT变换（Discrete Cosine Transform，译为离散余弦变换）。

规格

H.264的主要规格有：

• Baseline Profile（BP）
  • 支持I/P帧，只支持无交错（Progressive）和CAVLC
  • 一般用于低阶或需要额外容错的应用，比如视频通话、手机视频等即时通信领域
• Extended Profile（XP）
  • 在Baseline的基础上增加了额外的功能，支持流之间的切换，改进误码性能
  • 支持I/P/B/SP/SI帧，只支持无交错（Progressive）和CAVLC
  • 适合于视频流在网络上的传输场合，比如视频点播
• Main Profile（MP）
  • 提供I/P/B帧，支持无交错（Progressive）和交错（Interlaced），支持CAVLC和CABAC
  • 用于主流消费类电子产品规格如低解码（相对而言）的MP4、便携的视频播放器、PSP和iPod等
• High Profile（HiP）
  • 最常用的规格
  • 在Main的基础上增加了8x8内部预测、自定义量化、无损视频编码和更多的YUV格式（如4:4:4）
    • High 4:2:2 Profile（Hi422P）
    • High 4:4:4 Predictive Profile（Hi444PP）
    • High 4:2:2 Intra Profile
    • High 4:4:4 Intra Profile
  • 用于广播及视频碟片存储（蓝光影片），高清电视的应用

部分内容来自网络以及参考https://www.cnblogs.com/mjios/p/14810630.html
