把矩阵乘积称为MatMul节点：

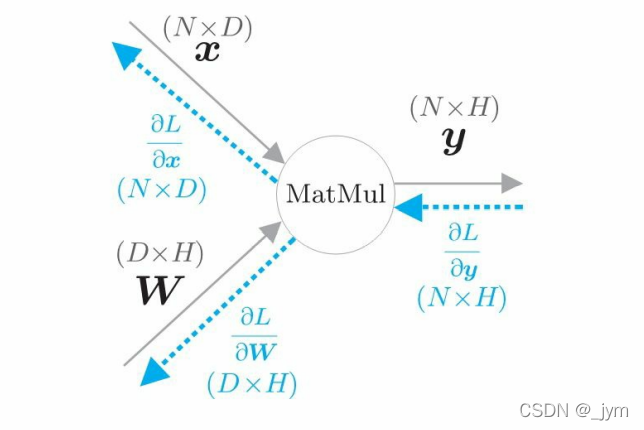

下面这个图表示矩阵乘积y=xW的计算图 。因为考虑了mini-batch 处理，假设x中保存了N个数据。此时x 、W、y 的形状分别是 N×D、D×H 、N×H 。

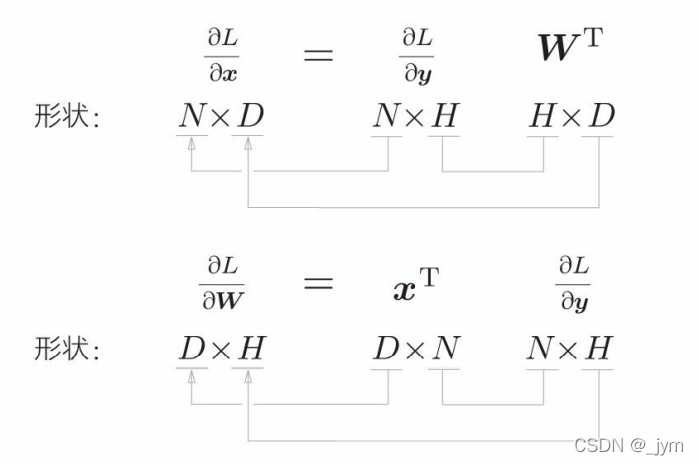

下面是推反向传播的数学式：

用代码表述MatMul层：params 中保存要学习的参数，梯度保存在 grads 中。

下面这句话是设置梯度的值，使用省略号可以固定 NumPy 数组的内存地址，覆盖 NumPy 数组的元素。a=b 和 a[…]=b 的区别：使用省略号时数据被覆盖，变量a指向的内存地址不变，在 a = b 的情况下，a 指向的内存地址转到和b一样了。

self.grads[0][...] = dW

class MatMul:def __init__(self, W):self.params = [W]#w就是权重矩阵self.grads = [np.zeros_like(W)]#构造一个和W矩阵维度一致，但是全为0的矩阵。self.x = Nonedef forward(self, x):W, = self.paramsout = np.dot(x, W)#矩阵x和矩阵w相乘self.x = xreturn outdef backward(self, dout):W, = self.paramsdx = np.dot(dout, W.T)#dout是上游传来的；W.T是把W转置了dW = np.dot(self.x.T, dout)self.grads[0][...] = dWreturn dx

CBOW 模型一开始有两个 MatMul 层，这两个层的输出被加在一起。然后，对这个相加后得到的值乘以 0.5 求平均，可以得到中间层的神经元。最后，将另一个 MatMul 层应用于中间层的神经元，输出得分。

MatMul 层的正向传播其实也就是求矩阵乘积。

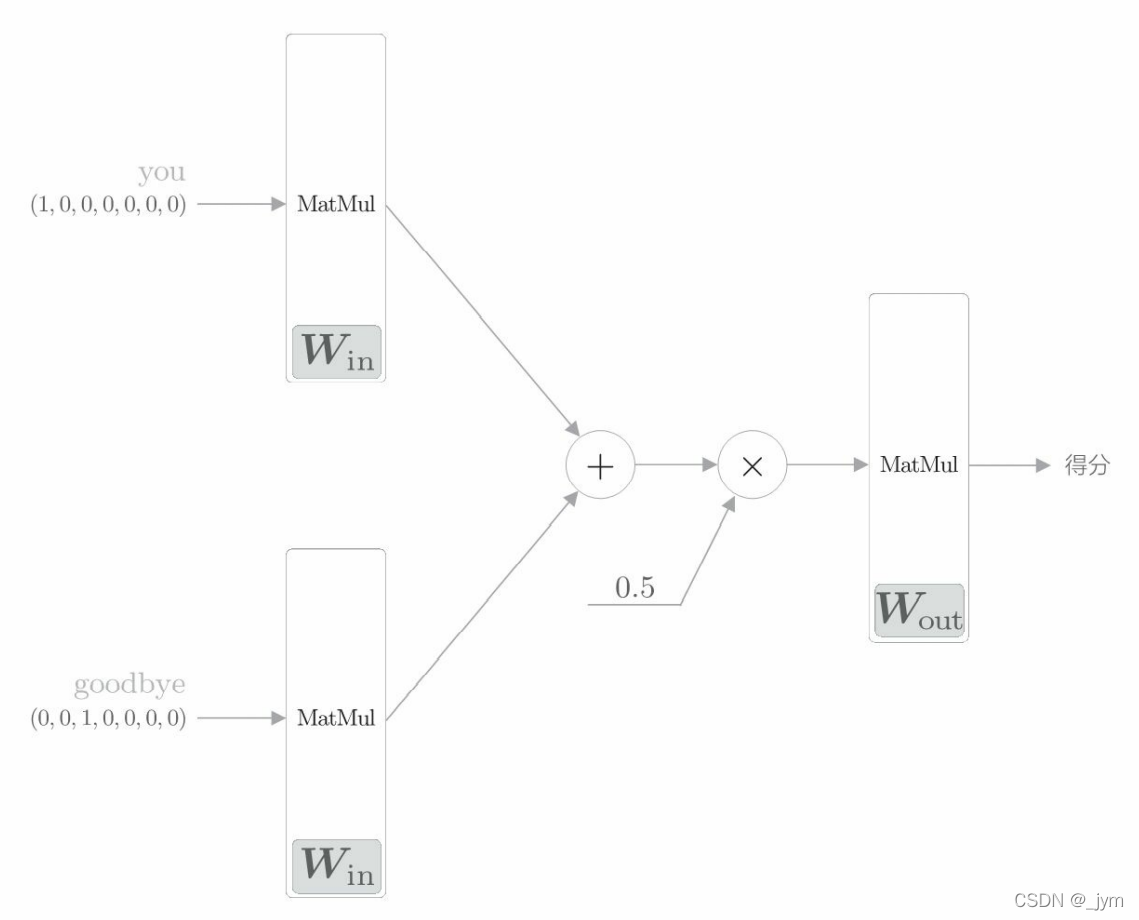

CBOW 模型网络结构：

python实现 CBOW 模型的推理：这里面输入侧的 MatMul 层共享权重 W_in。

import sys
sys.path.append('..')
import numpy as np
from common.layers import MatMul# 样本的上下文数据
c0 = np.array([[1, 0, 0, 0, 0, 0, 0]])
c1 = np.array([[0, 0, 1, 0, 0, 0, 0]])# 初始化权重
W_in = np.random.randn(7, 3)
W_out = np.random.randn(3, 7)# 生成层
in_layer0 = MatMul(W_in)
in_layer1 = MatMul(W_in)
out_layer = MatMul(W_out)# 正向传播
h0 = in_layer0.forward(c0)
h1 = in_layer1.forward(c1)
h = 0.5 * (h0 + h1)
s = out_layer.forward(h)
print(s)

输出：

[[-0.78101945 -0.63278993  0.62227128  1.97029862  0.51288306 -0.481098630.6403517 ]]
