定义：

放大电路频率响应、幅频特性、相频特性、下限频率、上限频率、通频带、频率失真、波特图、高通电路、低通电路、共射截止频率、特征频率共、基截止频率。

---

放大电路频率响应：当放大电路输入不同频率的正弦波信号时，电路的放大倍数将有所不同，而成为频率的函数。这种函数关系称为放大电路的频率响应或频率特性。(放大器件(包括BJT和FET)本身具有极间电容，放大电路中有时 存在电抗性元件)

由于电抗性元件的作用，使正弦波信号通过放大电路时，不仅信号的幅度得到放大，而且还将产生一个相位移。此时，电压放大倍数可表示如下：可知电压放大倍数的幅值和相角都是频率的函数。

幅频特性：电压放大倍数的幅值和频率的函数

相频特性：电压放大倍数的相角和频率的函数。

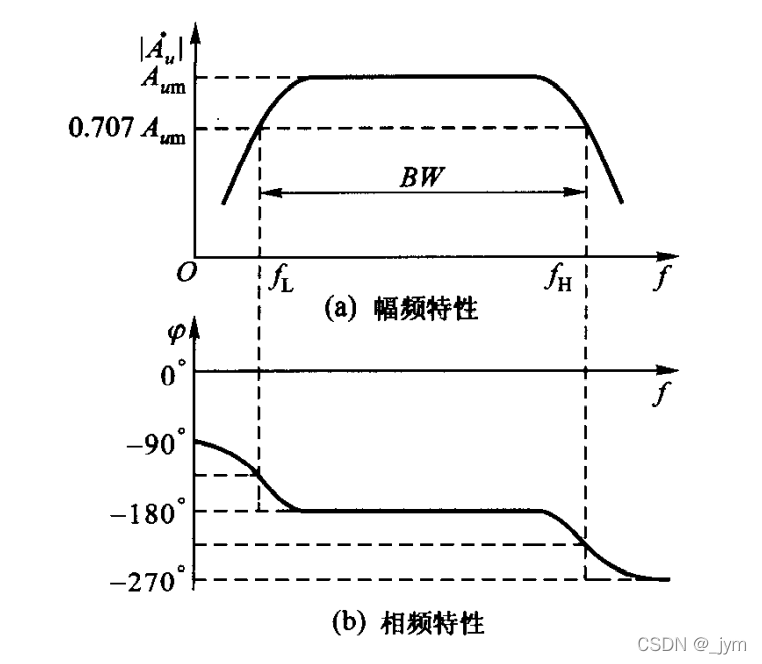

单管共射放大电路的频率特性曲线如下图。

下限频率：电压放大倍数下降为0.707Aum时，相应的低频频率。

上限频率：电压放大倍数下降为0.707Aum时，相应的高频频率。

通频带：下限频率和上限频率之间的频率范围称为通频带，通频带宽度表征放大电路对不同频率输入信号的响应能力。

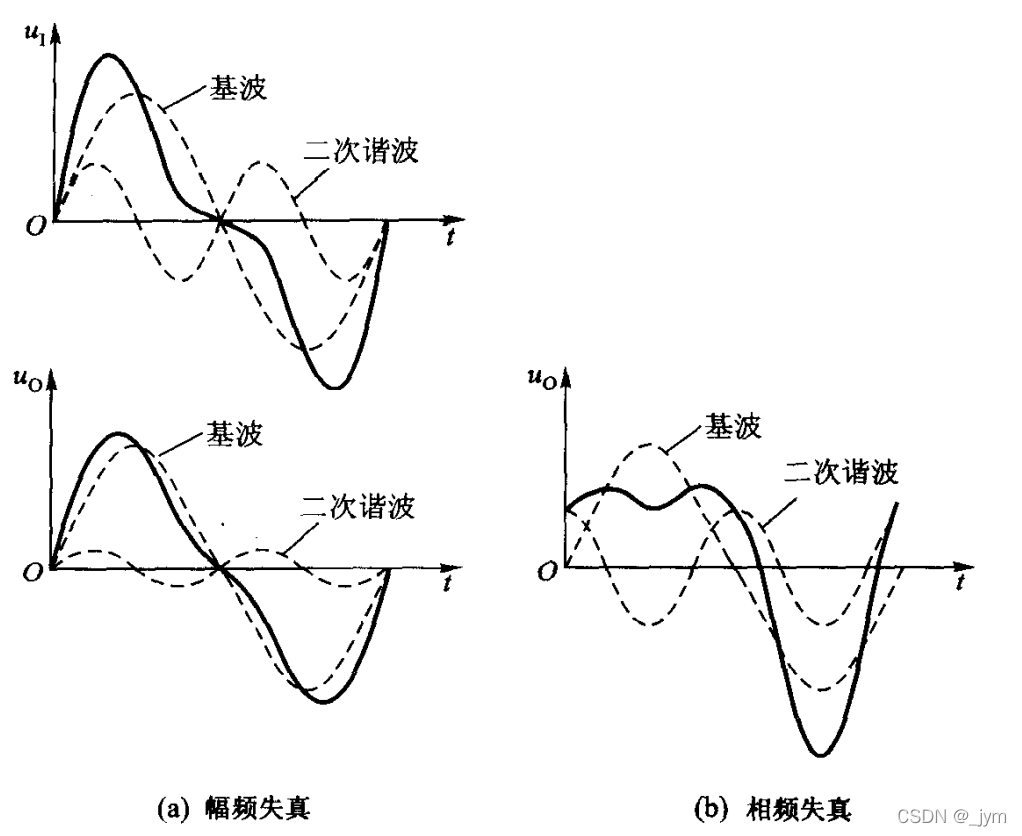

频率失真：由于放大电路通频带的宽度有一定限制，因此，当输入信号的频率升高或降低时，电压放大倍数的幅值可能减小，同时，可能产生滞后或超前的相位移。所以，当输入信号包含多次谐波时，经过放大电路以后，输出波形可能产生频率失真。如下图。

波特图：对数频率特性又称为波特图。对数幅频特性的纵坐标是电压放大倍数幅值的对数20lg|Au|,单位是dB。对数相频特性纵坐标是相角，不取对数。对数频率特性的主要优点是可以拓宽视野，在较小的坐标范围内表示宽广频率范围的变化情况，同时将低频段和高频段的特性都表示得很清楚，而且作图方便。

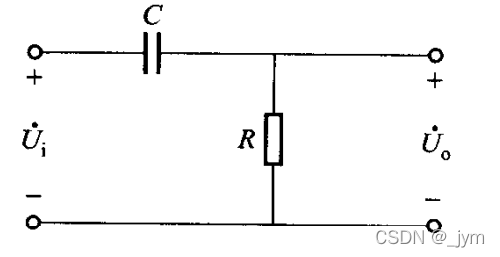

高通电路：

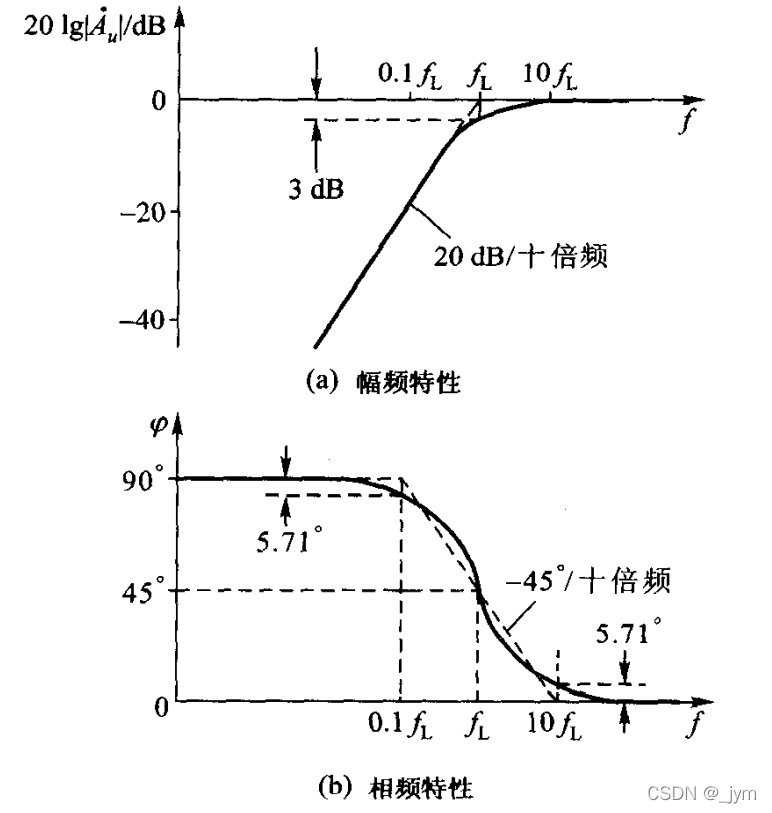

高通电路波特图：由波特图可知，高通电路就是通高频，其中fL称为高通电路的下限频率。

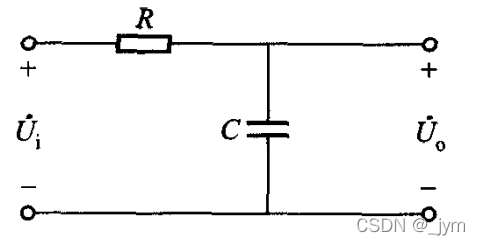

低通电路：

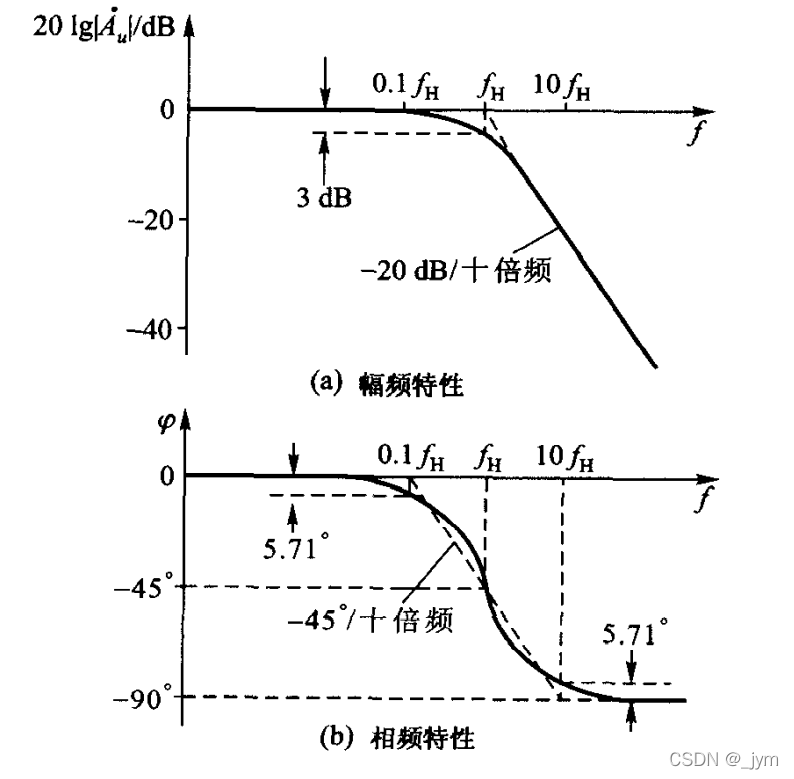

低通电路波特图：由图像可知，低通就是通低频。fH称为低通电路的上限频率。

三极管的频率参数：描述三极管的电流放大系数对高频信号的适应能力。

中频时，一般认为三极管的共射电流放大系数β基本上是一个常数，不随频率而变化。但当频率升高时，由于存在极间电容，因此三极管的电流放大作用将被削弱，所以电流放大系数是频率的函数。

共射截止频率：fβ是三极管放大倍数β下降到0.707β时的频率，称为三极管的共射截止频率，此时β的对数幅频特性下降了3dB。

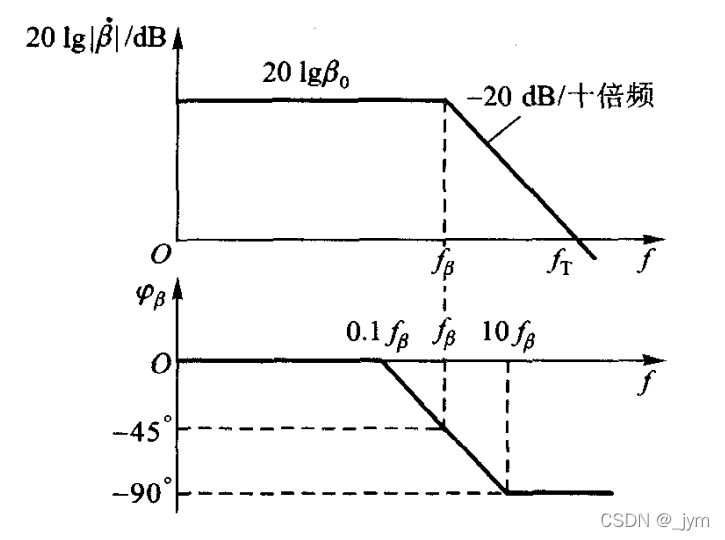

三极管的共射电流放大系数的对幅频和相频特性如下。

fT是三极管的特征频率，f>fT时，三极管失去放大作用。fT大约是fβ(共射截止频率)的β0(三极管低频时的共射电流放大系数)倍。

共基截止频率：虑三极管的极间电容后，共基电流放大系数也将是频率的函数。使共基电流放大系数值下降为低频时的0.707倍时的频率定义为共基截止频率。

共基电流放大系数和共射电流放大系数关系：

共基截止频率和共射截止频率关系如下，可看出，与共射组态相比, 共基组态的频率响应比较好。
