电机种类
直流电机
分为普通的直流电机、直流减速电机、有刷、无刷。
直流有刷减速电机参数:
空载转速,正常工作电压,电机不带任何负载的转速。
空载电流,正常工作电压,电机不带任何负载的工作电流。单位mA。
负载转速,正常工作电压,电机带负载的转速。
负载力矩,正常工作电压,电机带负载的力矩。单位N·m。
负载电流,电机拖动负载时,实际检测到的定子电流数值。
堵转力矩,电机受反向外力使其停止转动时的力矩。
堵转电流,电机受反向外力使其停止转动时的电流。
减速比,没有减速齿轮时转速与有减速齿轮时转速之比。
功率,额定电压下,能够长期正常运转的最大功率。电动机在制造厂所规定的额定情况下运行时, 输出端的机械功率。额定功率,单位W瓦。
选择集成IC驱动时,要考虑集成IC是否满足电机的驱动电压要求,承受电机工作时的电流等情况。
步进电机
将脉冲信号转换为角位移或线位移的开环控制电机。
空载低频的情况下,一个脉冲就是一步。可以精准的控制旋转角度。
步进电机按照构造方式分类,分为三类分别是反应式、永磁式、混合式。
按照定子上绕组可分为二相、三相、五相等系列。
伺服电机
指在伺服系统中被控制的电机。
单指一个电机的话,只能算一个被控的机械元件。
加上闭环控制系统就可以称之为伺服系统中的电机。
伺服电机分为直流、交流伺服电动机。
舵机
一种常见的伺服电机,由小型直流电机、控制电路板、电位计、齿轮组构成。
按照信号类型划分,模拟信号舵机、数字信号舵机。模拟舵机无MCU微控制器,电路为模拟电路。
按照齿轮划分,金属齿轮舵机、塑料齿轮舵机。
还有,90°、180°、270°、360°舵机。
驱动器种类
有刷电机驱动
核心电路H桥加上一些必要的外围电路,共同组成直流有刷电机的驱动器。
集成电路形式的H桥,一般用于中小功率。
分立元件形式的H桥,通常用于大功率或者超大功率需求,主要由MOSFET或IGBT晶体管组成。
MCU的引脚,无法直接驱动MOS管等元件,需要加上专用的MOS管驱动芯片。
直流有刷电机驱动芯片L298N,内部集成了两个H桥。
L298N芯片,能够驱动4.5V~46V、2A以下电机,电流峰值输出达3A。

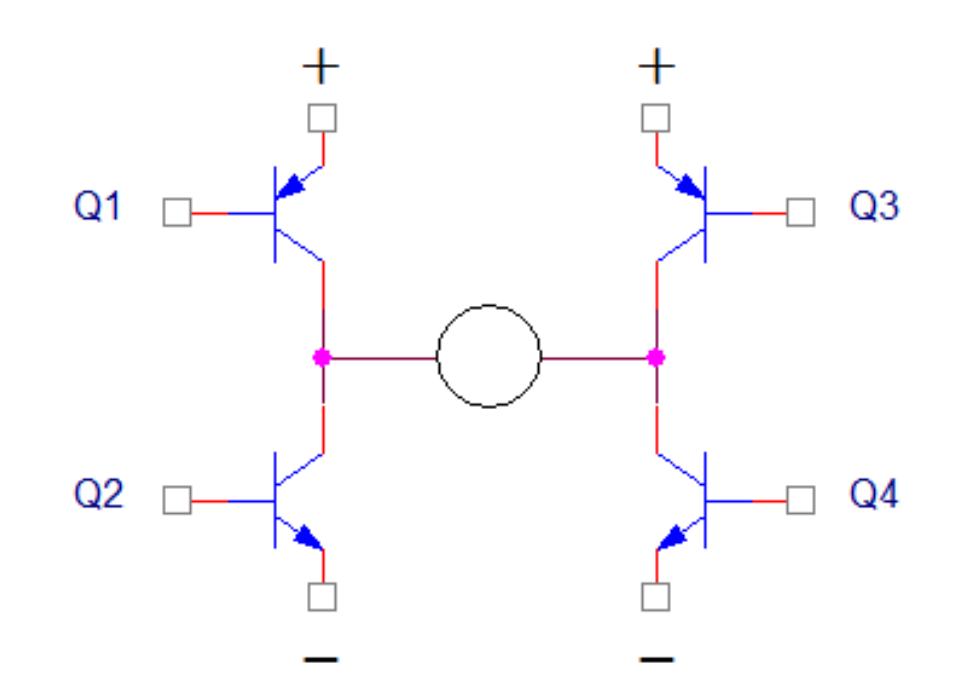

实际应用中,不能通过交换电源线实现正转和反转的控制,可以用一个H桥电路来驱动电机。
导通对角线上的一对三极管,能够使电机运转。
导通不同的三极管对,电流可能会从左至右或从右至左流过电机,从而控制电机的正传、反转。

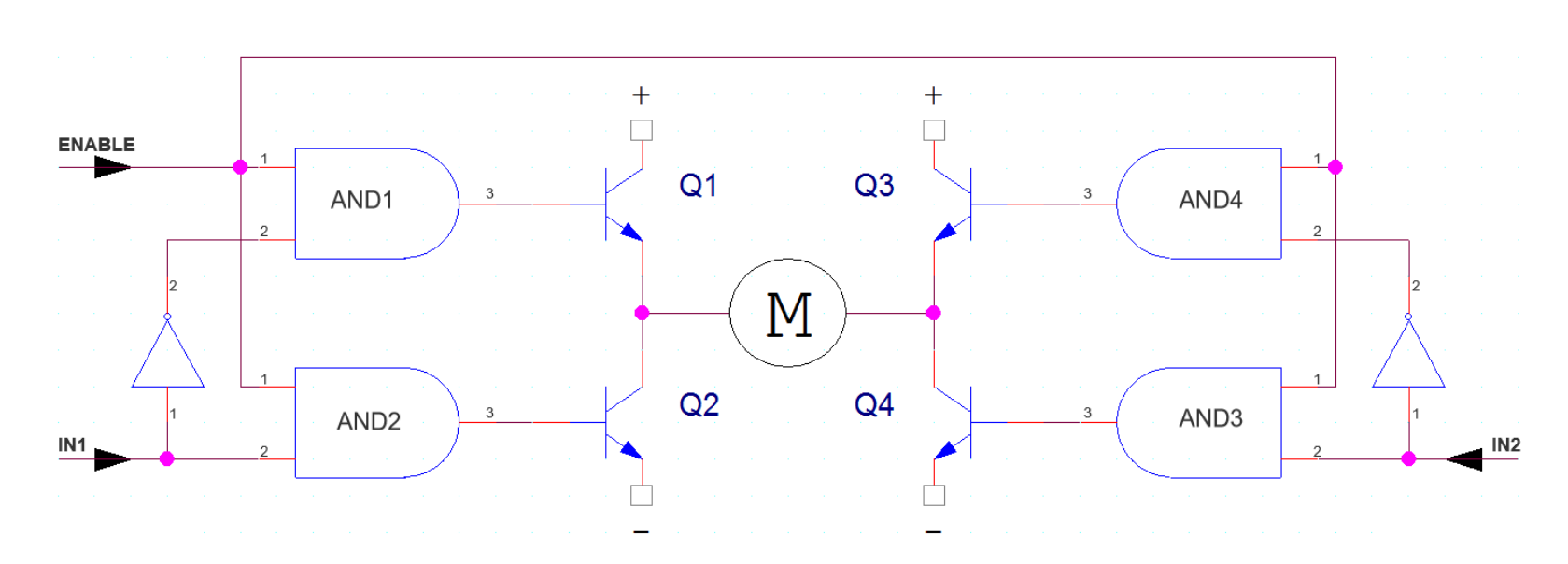

上面电路中,同一侧的Q1、Q2同时导通时。回路中负载只有三极管,此时电流可能烧毁三极管。因此要从硬件上避免,改进驱动电路如下图。
改进电路新增2个非门,4个与门,Q1和Q3换成NPN三极管。
此时,同一侧中两个三级管不会同时导通。
无刷电机驱动
电机的每一相都用一个半桥电路驱动。
分集成电路形式和分立元件形式。
步进电机驱动器
控制器将步进脉冲和方向信号发送到步进电机驱动器。
驱动器将控制器发来的步进脉冲信号,转换为激励步进电动机旋转所需的功率信号。
伺服电机驱动器
伺服电机驱动器接收、放大来自控制系统的命令信号。
将电流传输给伺服电机,产生与命令信号成比例的运动。
命令信号对伺服电机的位置、速度、力矩等参数进行控制,实现高精度传动系统定位。
伺服电机上的传感器将电机的实际状态反馈给伺服驱动器
驱动器将实际电机状态与来自控制系统的命令状态进行比较。
然后驱动器改变传给电机的电压、频率或脉冲宽度,纠正任何偏离命令的状态。
定时器与电机
一般电机控制分为电压控制、电流控制。
电压控制:四驱车,满电与没电时马达转速差距大,这就是电压控制。
电流控制:直流电机壳外壳内侧有俩磁铁,控制这两块磁铁的磁性,也能控制电机转动。如果电机定子两侧换成线圈结构,就可以通过控制电流来控制旋转。这就是电流控制。
stm32高级定时器,可处理电机死区和刹车等问题。
定时器输出的信号,要满足电机的最小频率或最小电压值。
stm32使用定时器输出控制信号,控制驱动器。
驱动器将信号放大或转换,驱动电机。
电机控制
直流有刷减速电机控制
速度控制:
PWM,脉冲宽度调制(Pulse width modulation)。
PWM,按一定的规则对各脉冲的宽度进行调制,可改变电路输出电压的大小,可改变输出频率。
PWM通过一定的频率,改变通电和断电时间,控制电路输出功率。通电时间决定了电机的转速。
占空比 = 通电时间/(通断时间 + 断电时间),也就是高电平占整个周期的百分比
D(占空比) = T1/T * 100%
电机此时速度为V,最大速度为Vmax。V=Vmax*D。可以通过改变D,控制速度V大小。
