文件-新建-part。

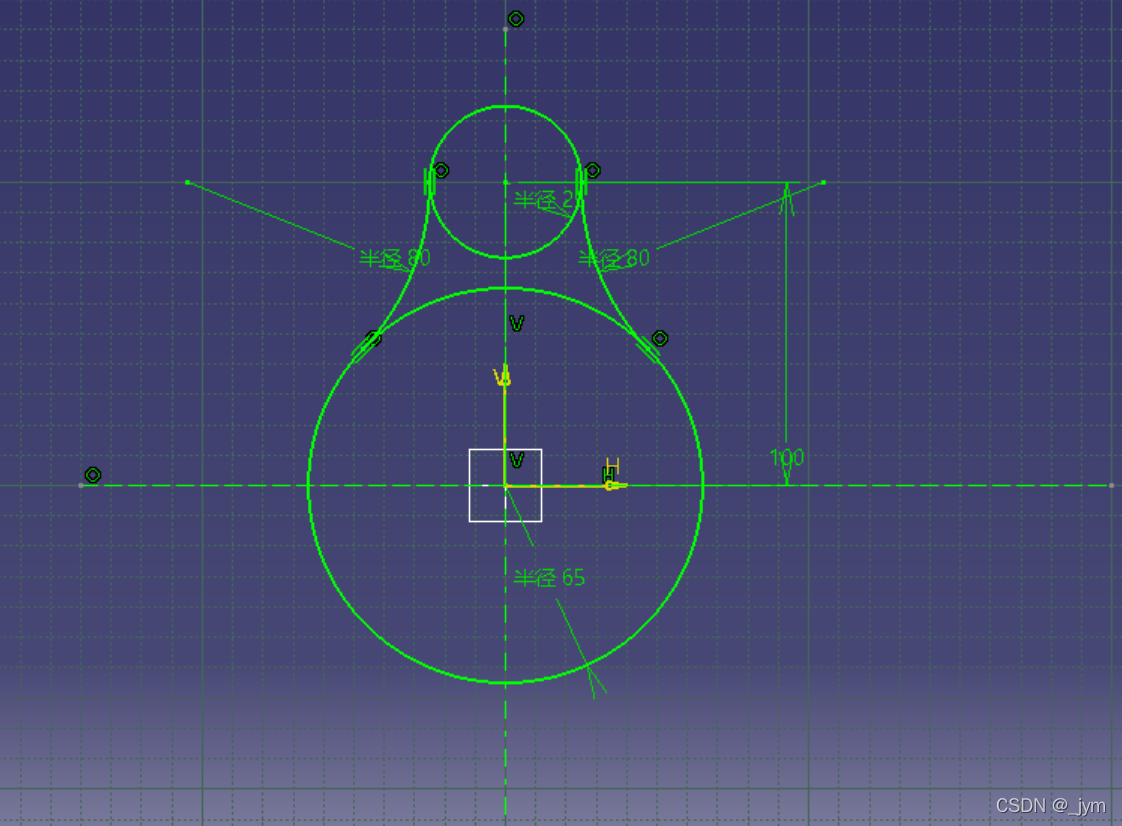

点击草图按钮，选择xy平面，绘制如下草图。

然后用橡皮擦修改一下。

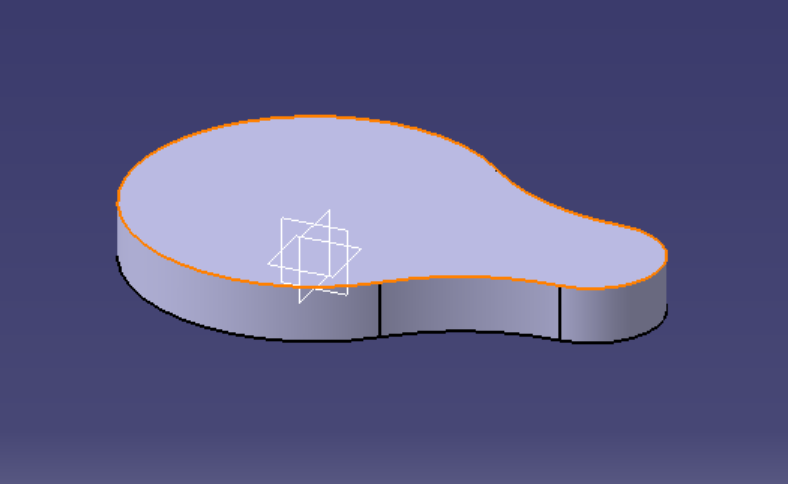

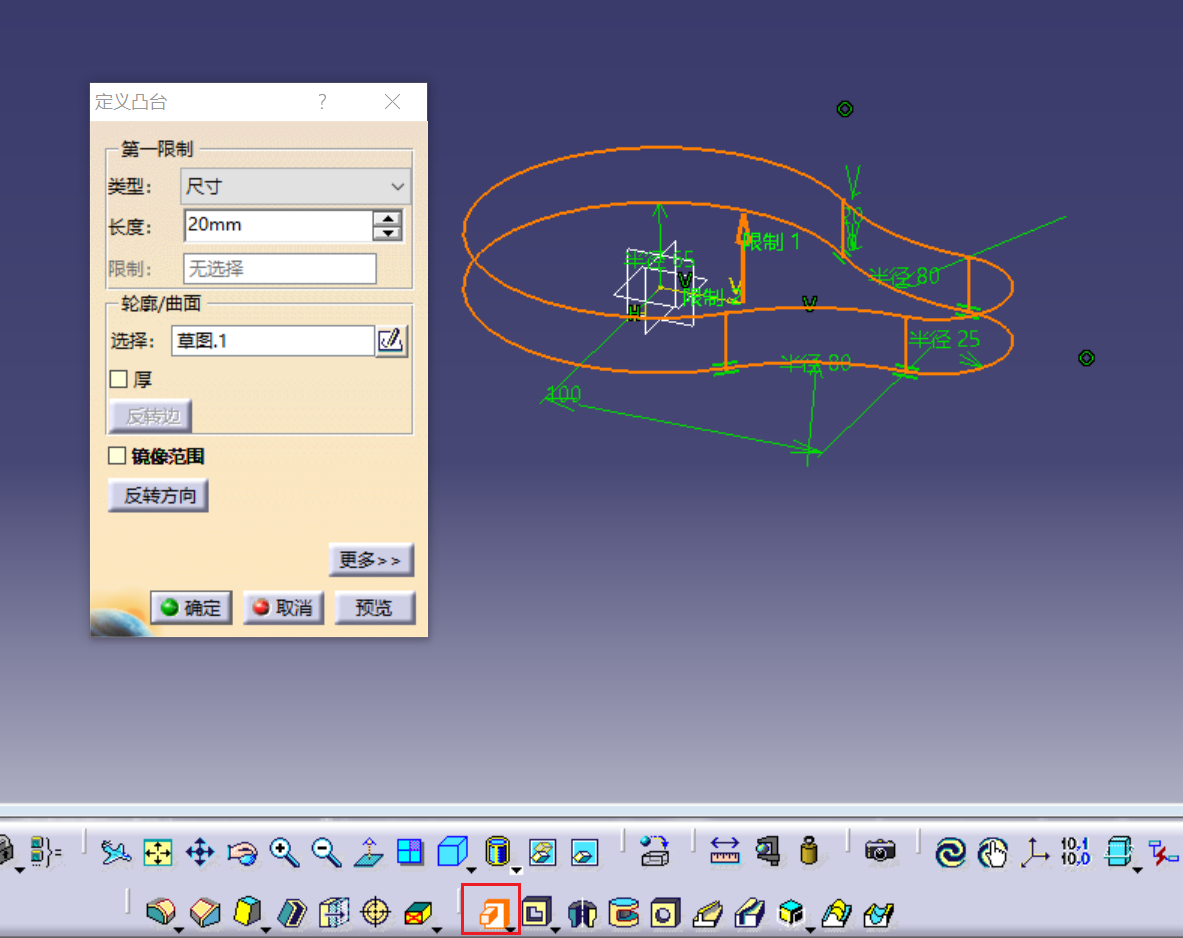

然后，点击凸台按钮。选择刚刚定义的草图，拉伸20mm。

选择拉伸实体上端面，点击草图按钮，进入草图编辑器。

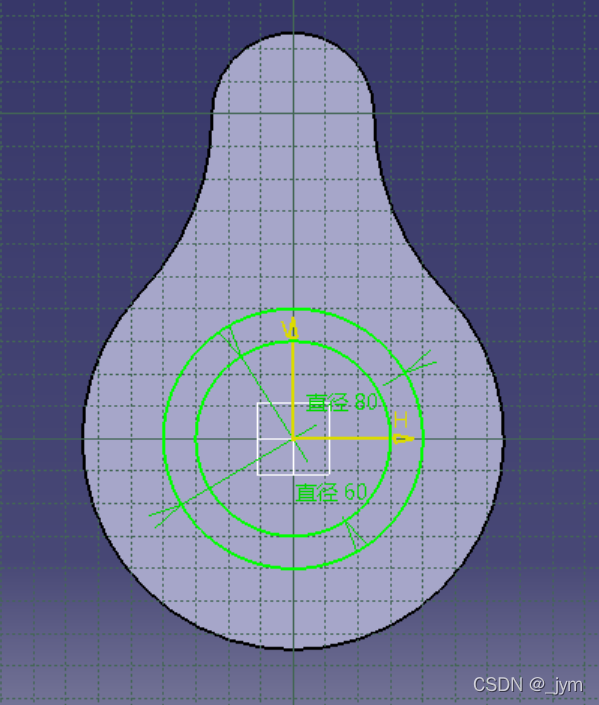

在草图编辑器里面，绘制如下草图，然后退出草图工作台。

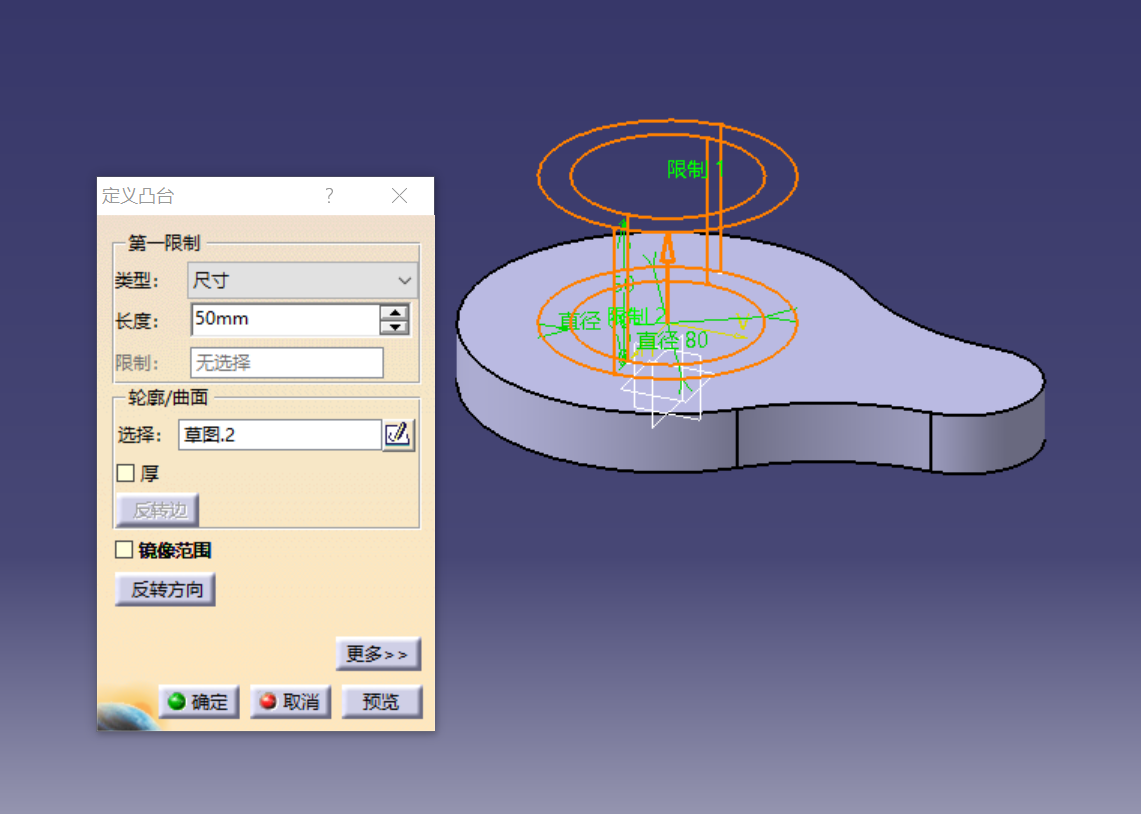

退出之后，点击凸台按钮，选择刚才的草图，拉伸50mm。

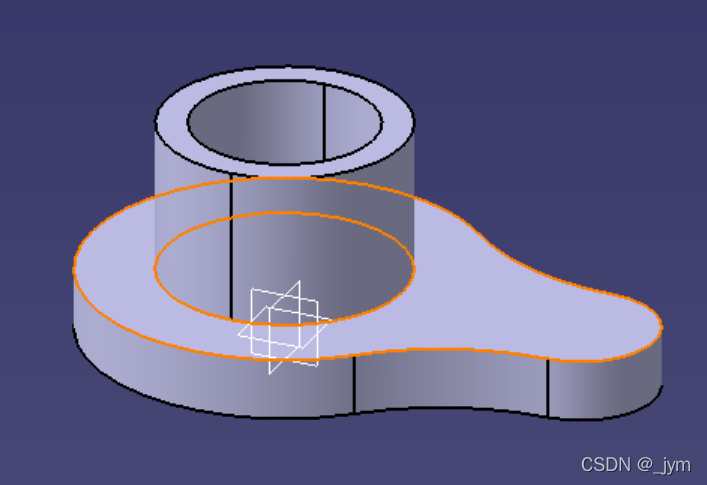

然后再选择上端面。

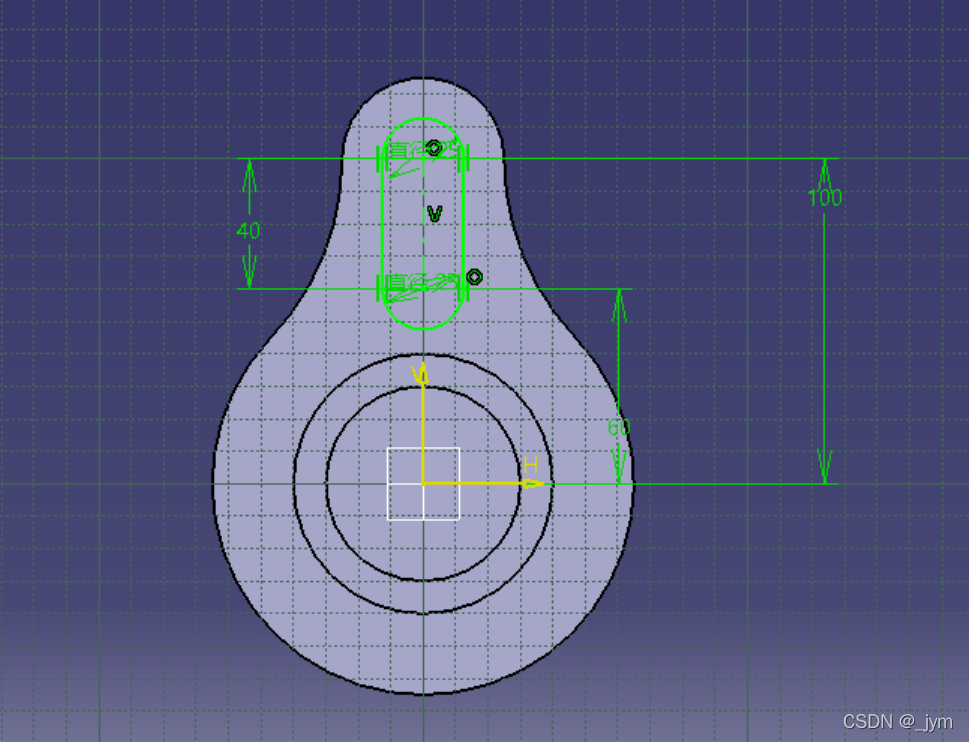

点击草图按钮，进入草图编辑器，绘制如下草图。然后退出草图工作台。

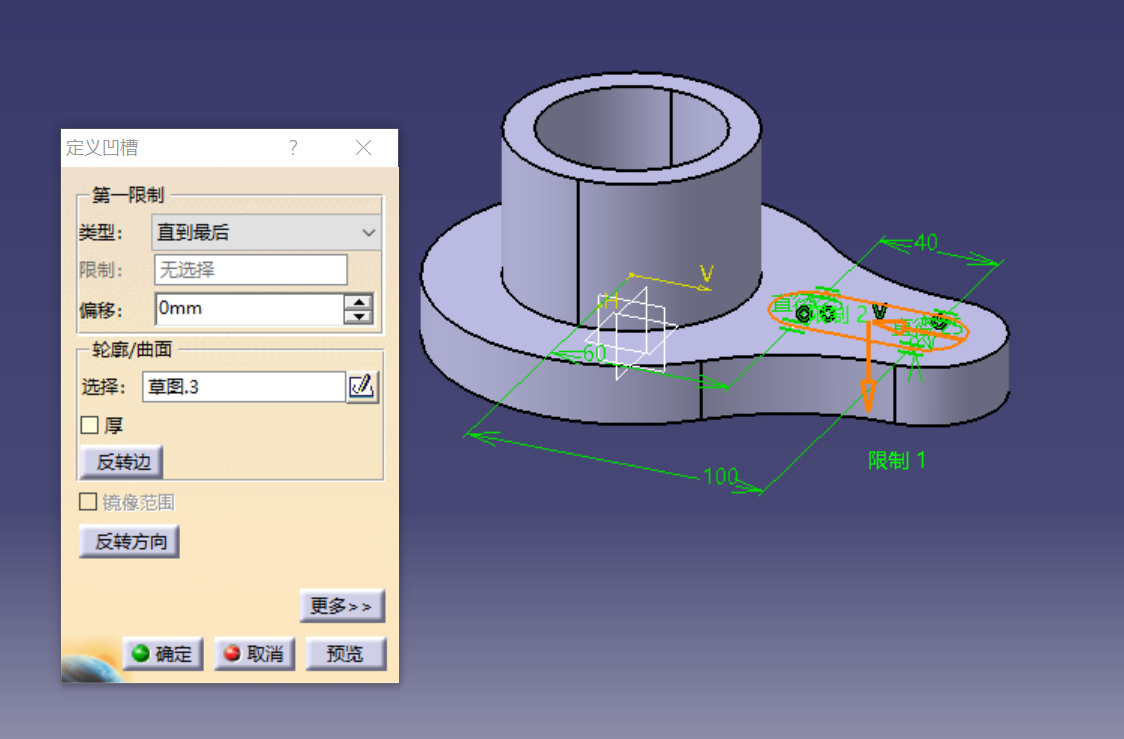

点击凹槽按钮，选择刚才的草图，设置凹槽类型为直到最后。

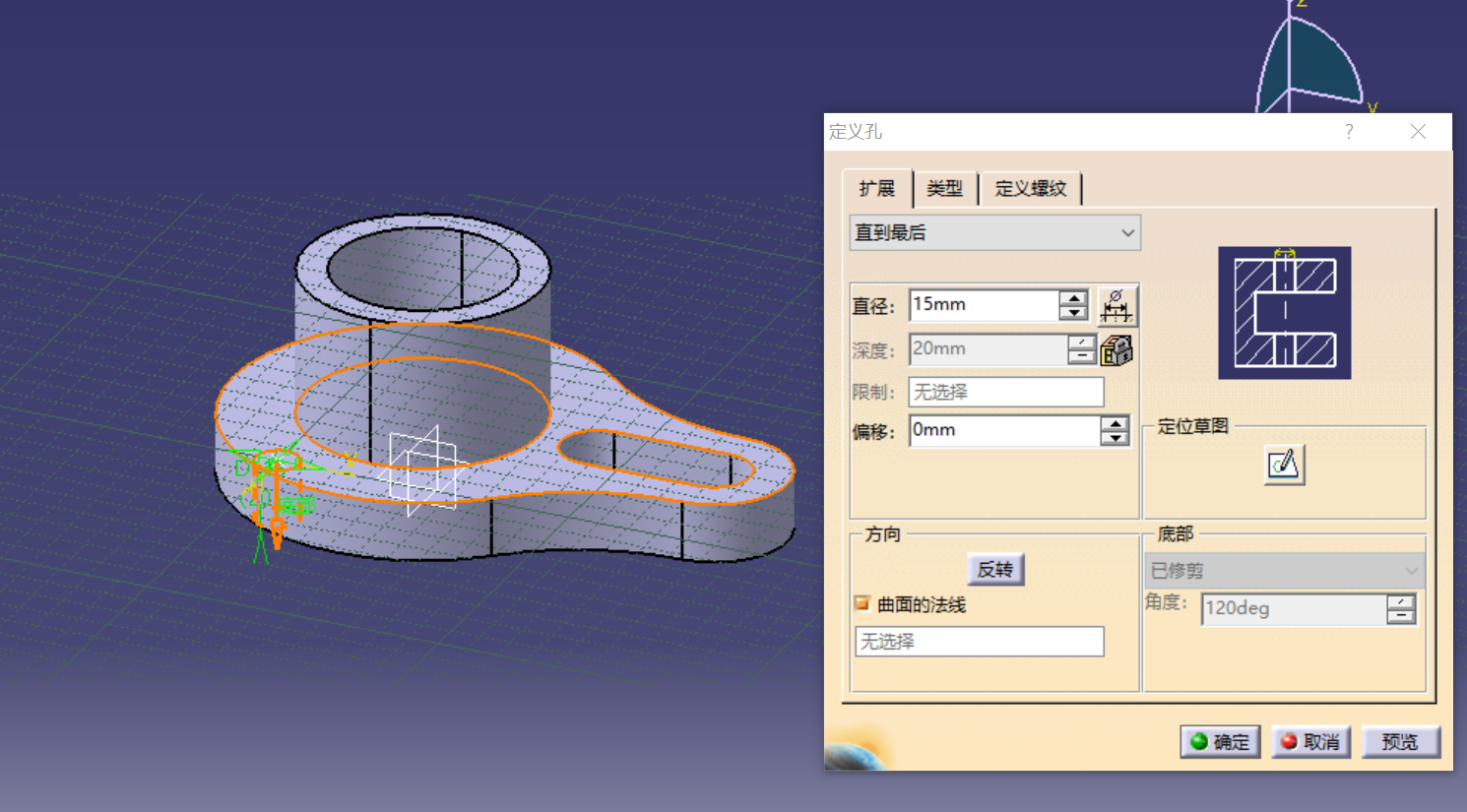

选择实体表面，点击孔按钮，设置扩展为直到最后，直径15。

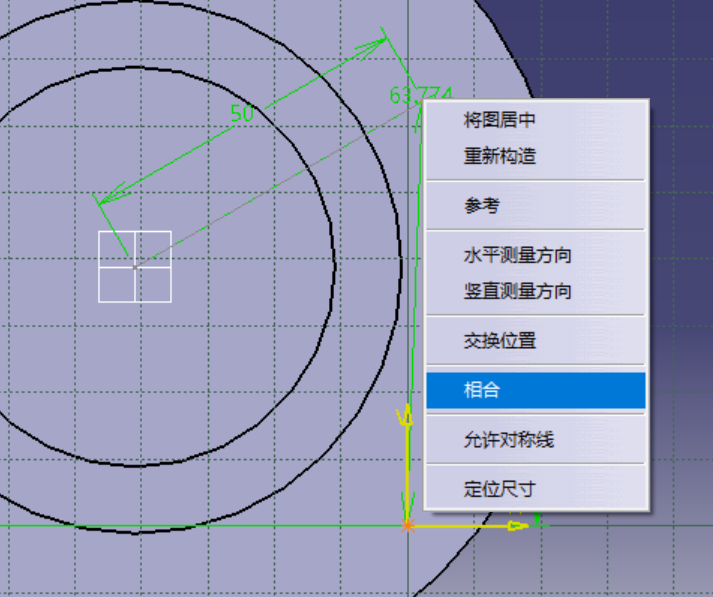

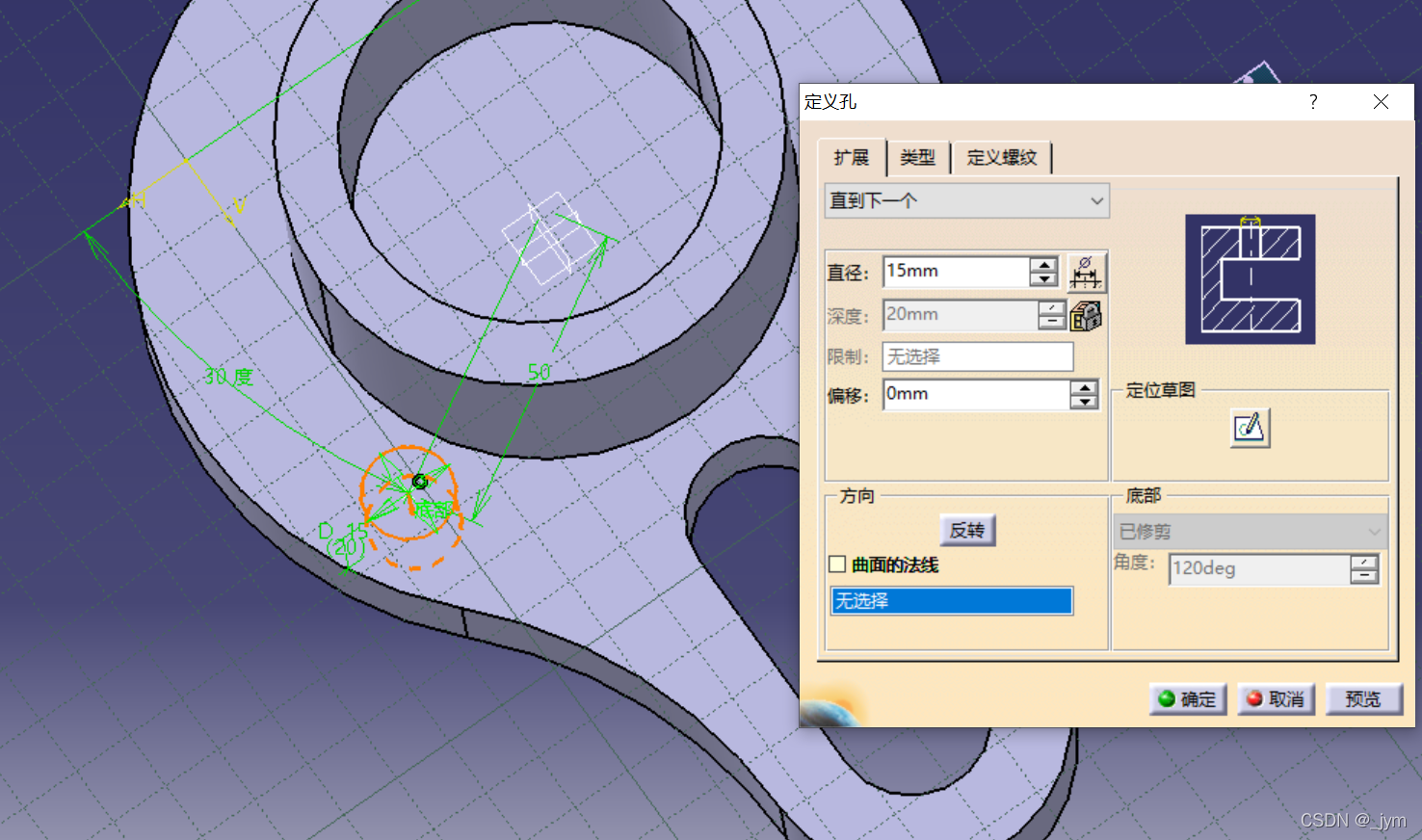

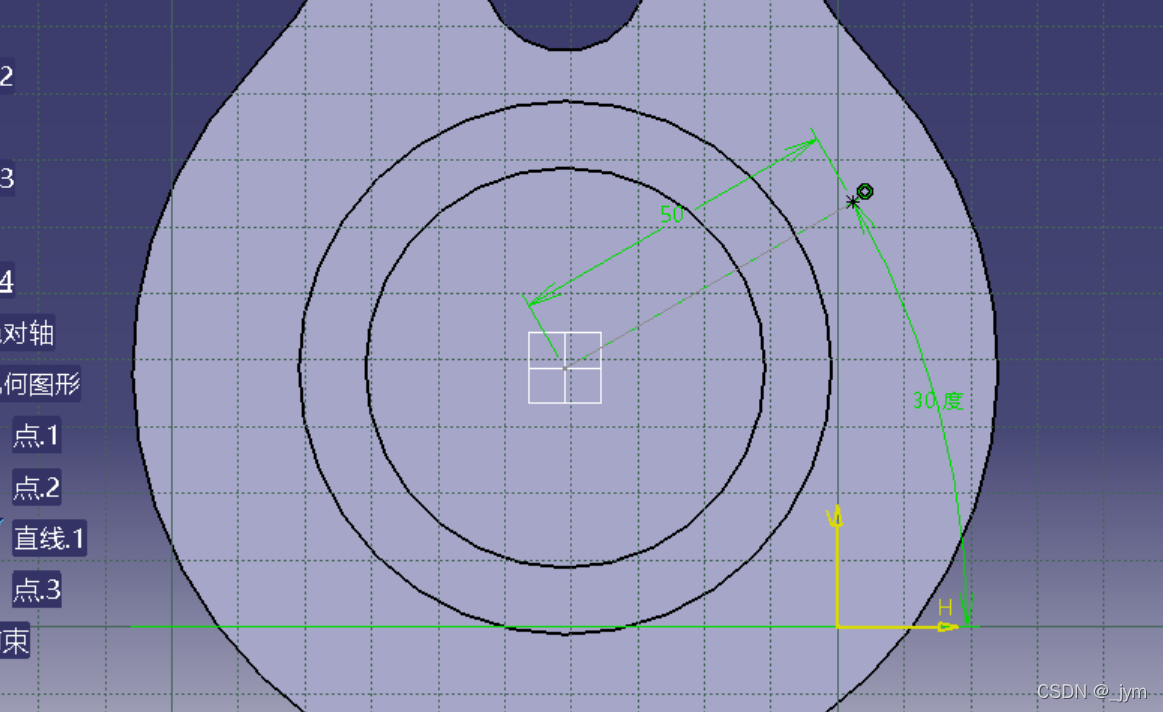

点击定位草图按钮，进行如下操作。

然后退出草图，点击确定。

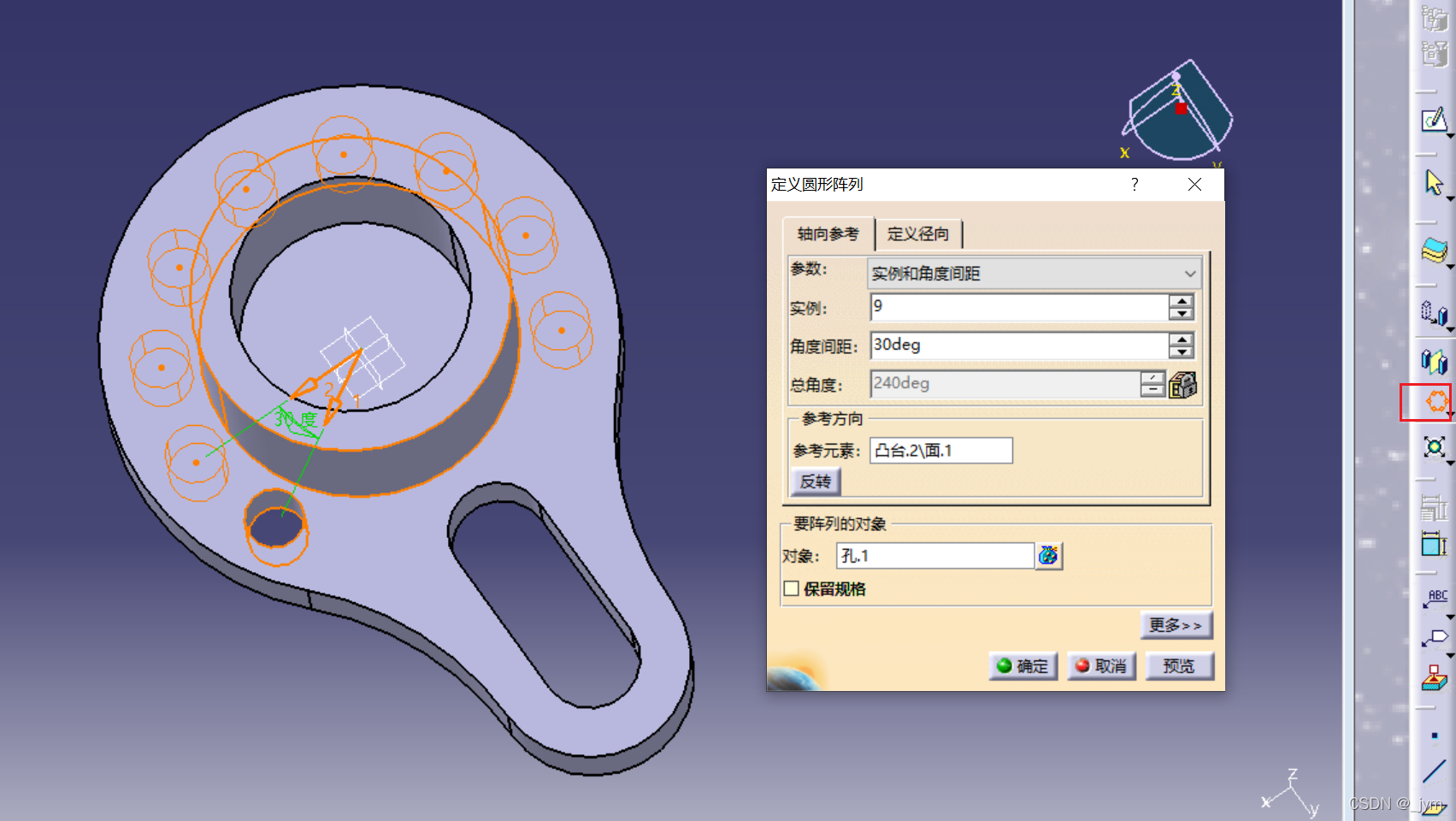

选择孔，点击圆形阵列按钮，设置实例为9，角度间距为30，参考元素选择圆柱表面。

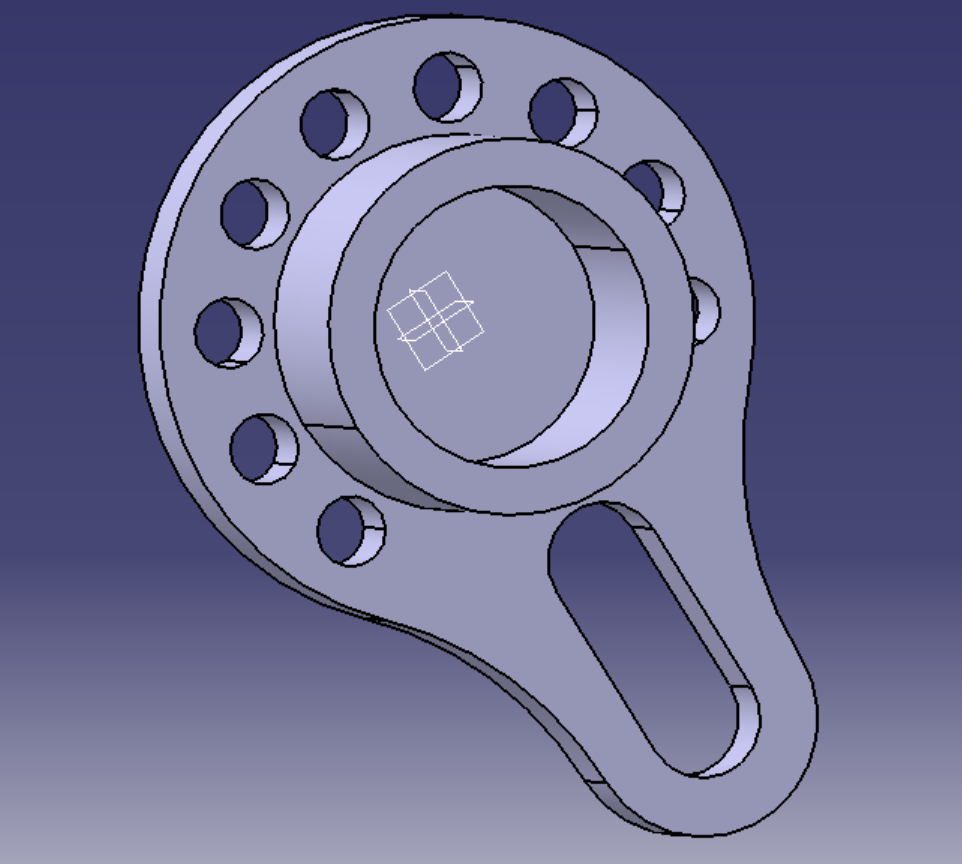

然后就做好了，如下图所示。
