草图设计界面
进入草图编辑器环境：

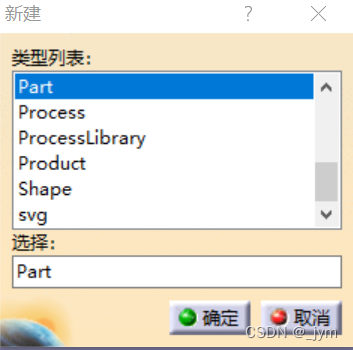

菜单栏，文件-新建，然后类型选择Part。
工具栏，点击下面草图按钮。
然后选择草图平面。

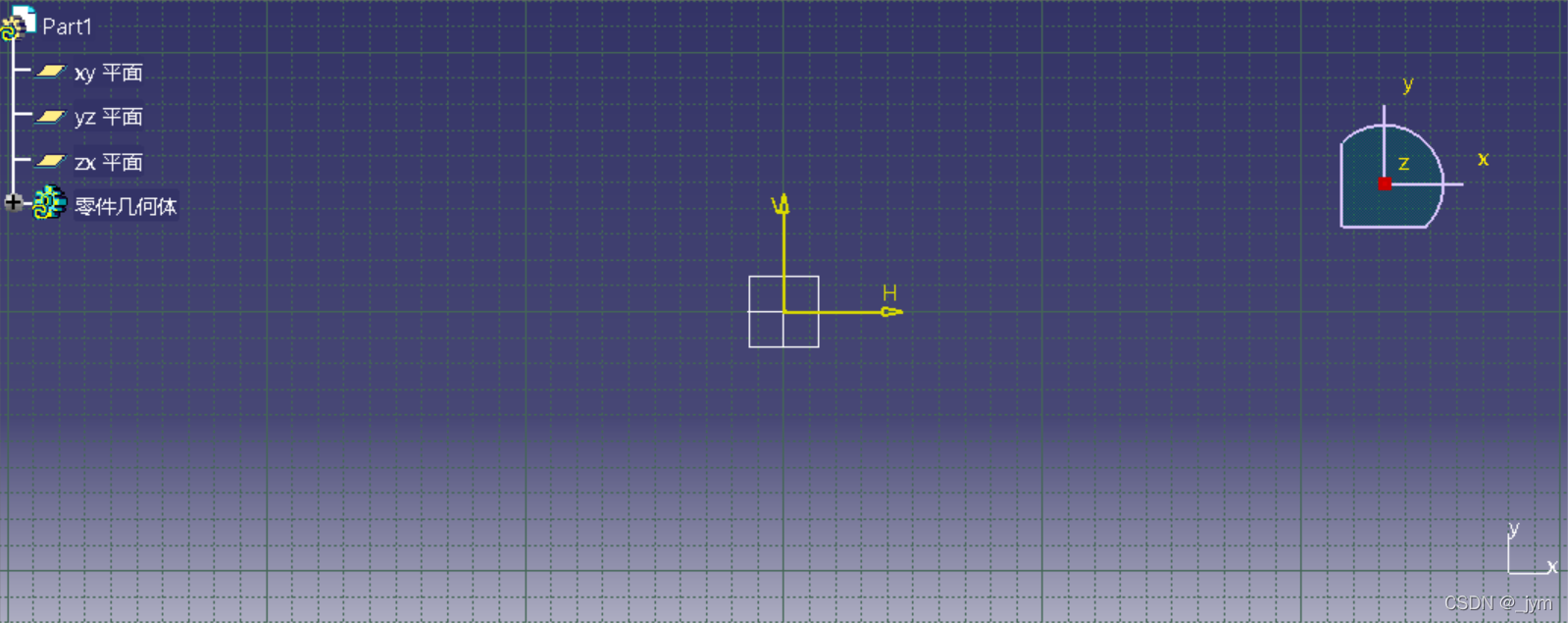

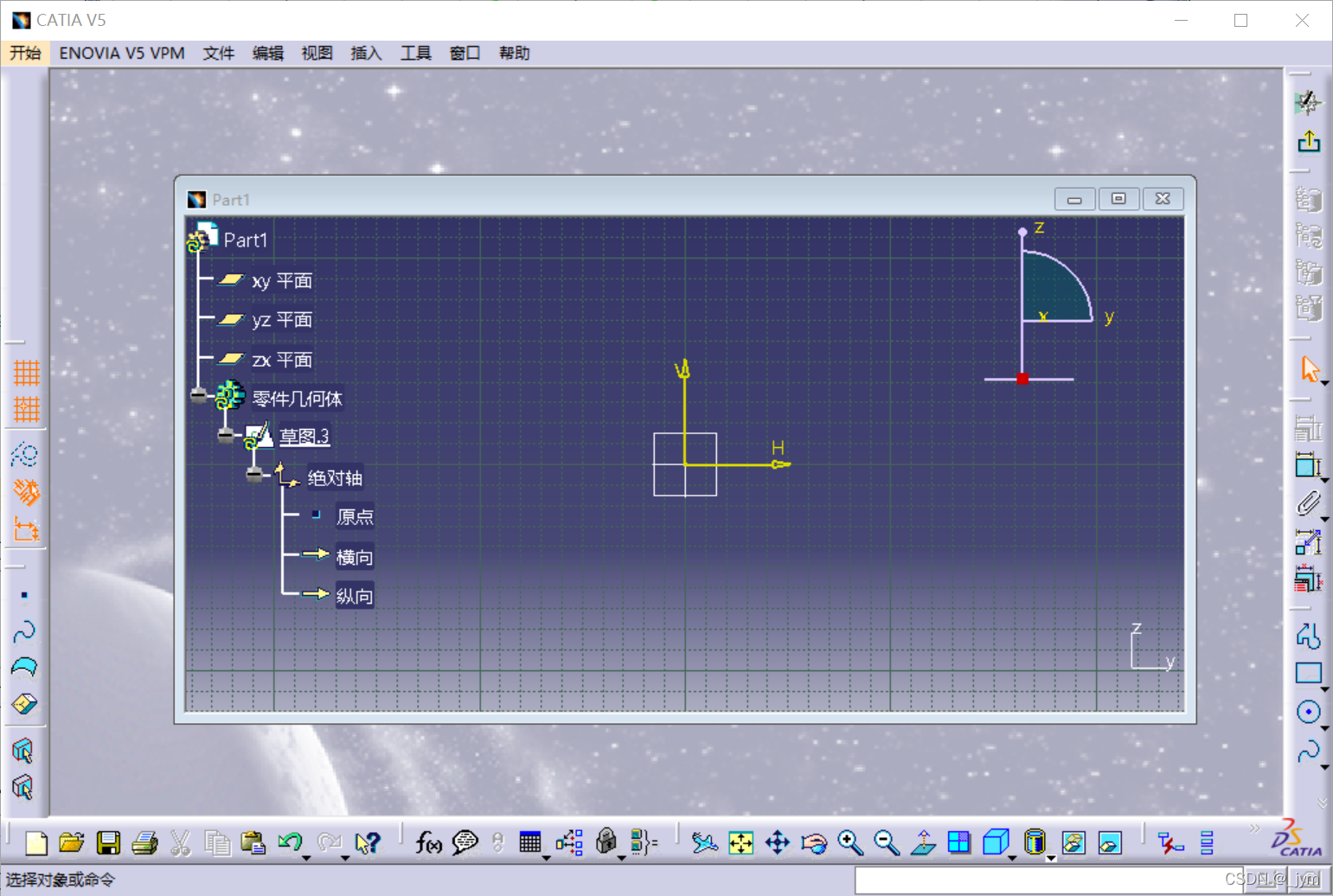

然后就进入草图界面。
草图界面主要由菜单栏、工具栏、特征树、信息栏、罗盘、图形区组成。
菜单栏，插入选项中，包含草绘轮廓命令；草绘约束命令；草绘操作命令。
工具栏：草图工具工具栏、轮廓工具栏、操作工具栏、约束工具栏
草图工具：
网格按钮，草图平面显示网格。
点对齐按钮，选择该选项后，草图设计时选择点是网格点。
构造/标准元素，元素指组成草图的几何图形元素，绘制草图轮廓使用标准元素(实线)；构造元素相当于辅助线，不直接参与创建三维特征。
几何约束，选择该选项后，绘制草图时，自动生成检测到的所有几何约束。
尺寸约束，选择该选项后，绘制草图，自动生成尺寸约束。
轮廓工具：创建二维几何元素。
操作工具：对草图元素进行编辑操作。
约束工具：以图形的方式，对图形的长度、角度、平行、 垂直、相切加以限制。
在工具-选项-机械设计-草图编辑器里面，可以设置草图绘制环境。

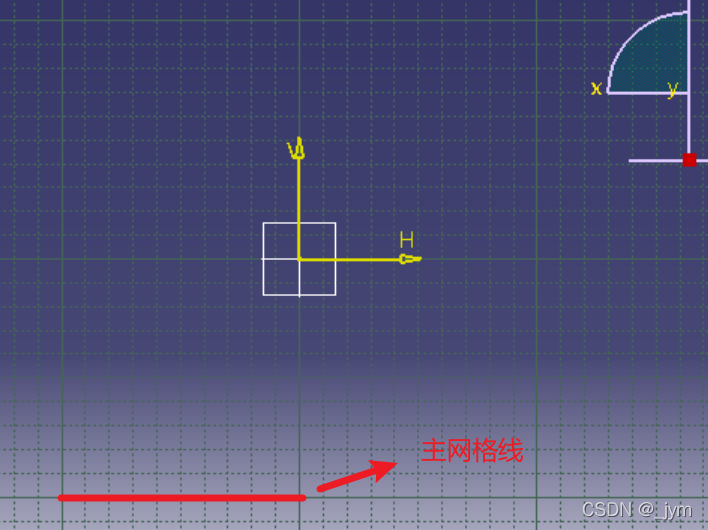

网格中，原始间距，表示主网格线之间的间距；刻度，主网格线之间网格数目。如下图所示。
几何图形中，允许直接操作，允许用鼠标直接拖动草图对象移动。
定位草图
在特定位置上的草图。
点击定位草图按钮。

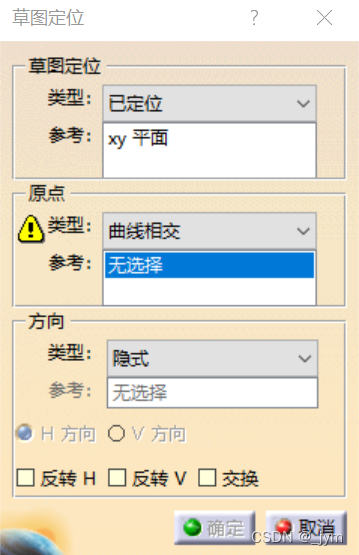

然后弹出草图定位对话框如下。
草图定位中的已定位类型，可以自己定义草图中H和V轴的方向、原点的位置。

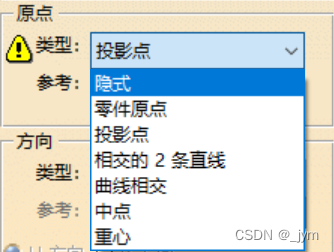

原点，有如下选项。
投影点，选择的点投影到基准面的点。
相交的2条线，所选基准平面内，两直线的交点。
曲线相交，曲线(直线)和所选基准平面相交的点。
中点，所选直线或曲线(在基准面上)的中点。
重心，所选元素的重心。
草图绘制
用于在草图平面上绘制直线和圆弧，前一段直线或圆弧的终点，是下一段直线或圆弧的起点。
点击轮廓按钮，出现下面这样的工具栏。
H表示水平坐标，V表示垂直坐标。绘制轮廓封闭后，绘图自动结束。

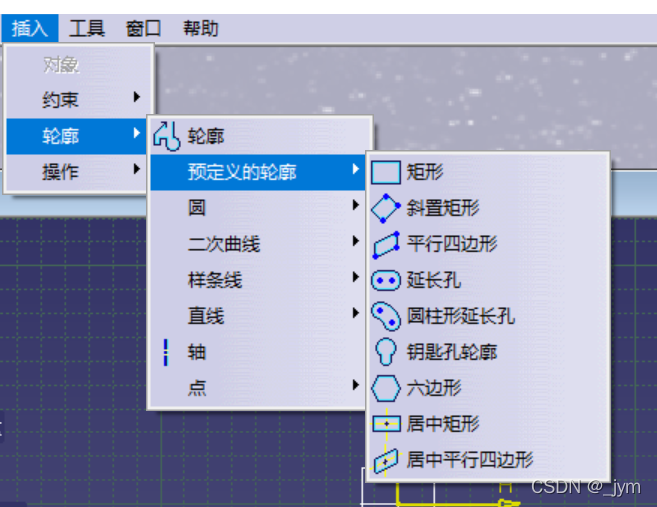

V5R21有一系列预定义的轮廓线，如下。
其中，样条线，可以通过一系列控制点来创建样条曲线。右键单击最后一点，封闭样条线。

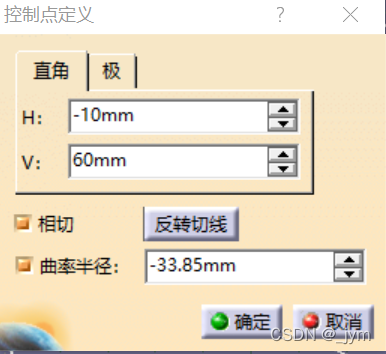

双击需要修改的控制点，弹出下面对话框。可以改变切线方向、该点处的曲率半径。

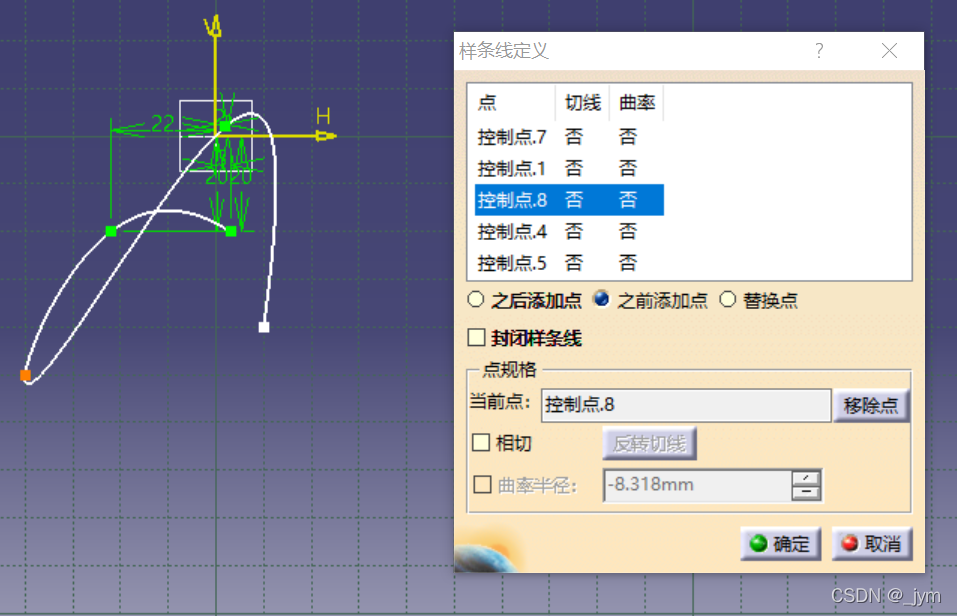

增加或删除控制点，双击样条曲线，弹出下面对话框。可以进行添加点或删除点。
剩下的都比较简单。
草图约束
形状设计，粗略的草图轮廓。
要精确地定义草图，还需对草图元素进行约束。
草图约束包括几何约束和尺寸约束。
尺寸约束：约束图形的距离、长度、角度、直径。
点击约束按钮，然后选择要标注的元素，双击标注尺寸，可以修改尺寸数值。
几何约束：约束一个或多个图形相互的关系，如平行、垂直、同心等。

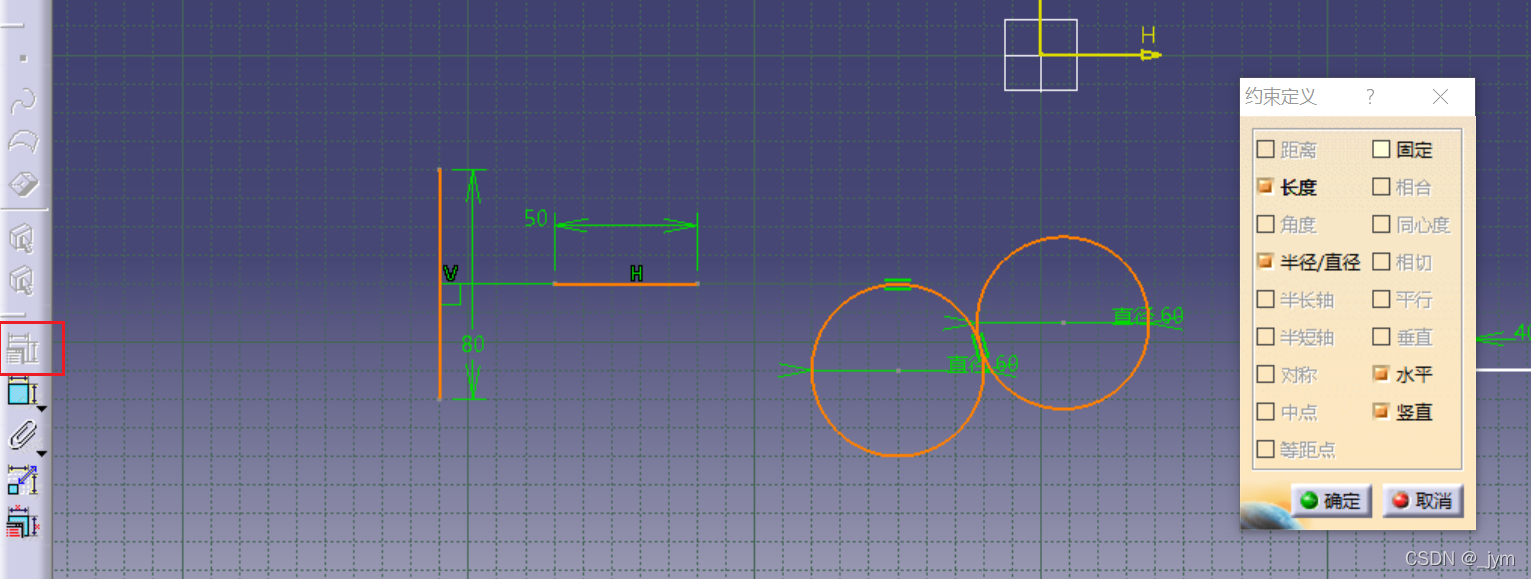

点击约束按钮，然后选择要约束对象，可以是圆与圆约束、线与线约束、点约束、线与圆约束。然后鼠标右键，在快捷菜单里面选择相应的约束类型。
如果同时对多个元素施加约束，可以CTRL键多选，然后点击对话框中定义的约束，进行设置。
点击接触约束按钮，然后选择两个元素，系统自动完成约束定义。
它是在任意两元素之间生成几何约束的工具，优先建立同心度、相合、相切约束。

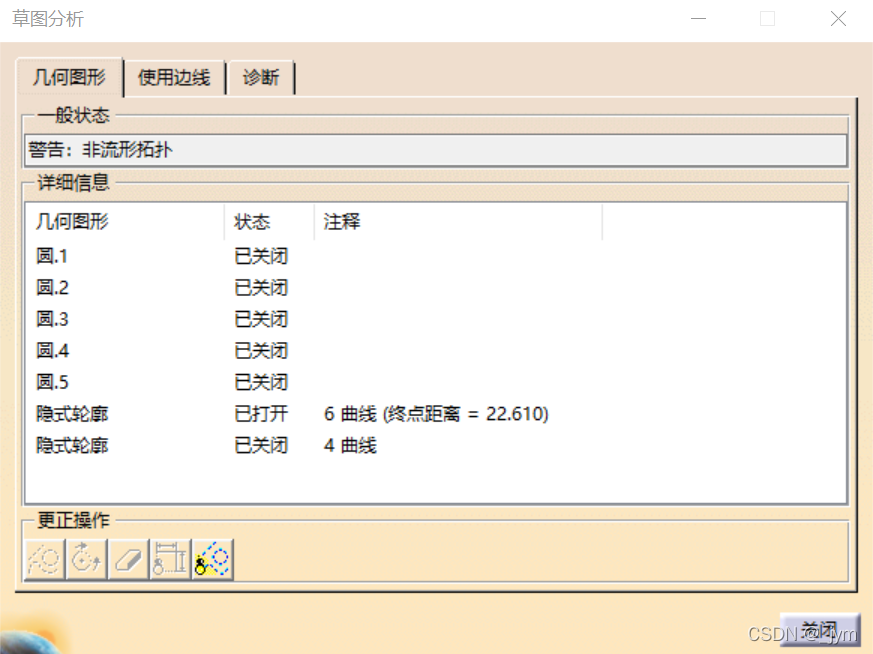

草图分析

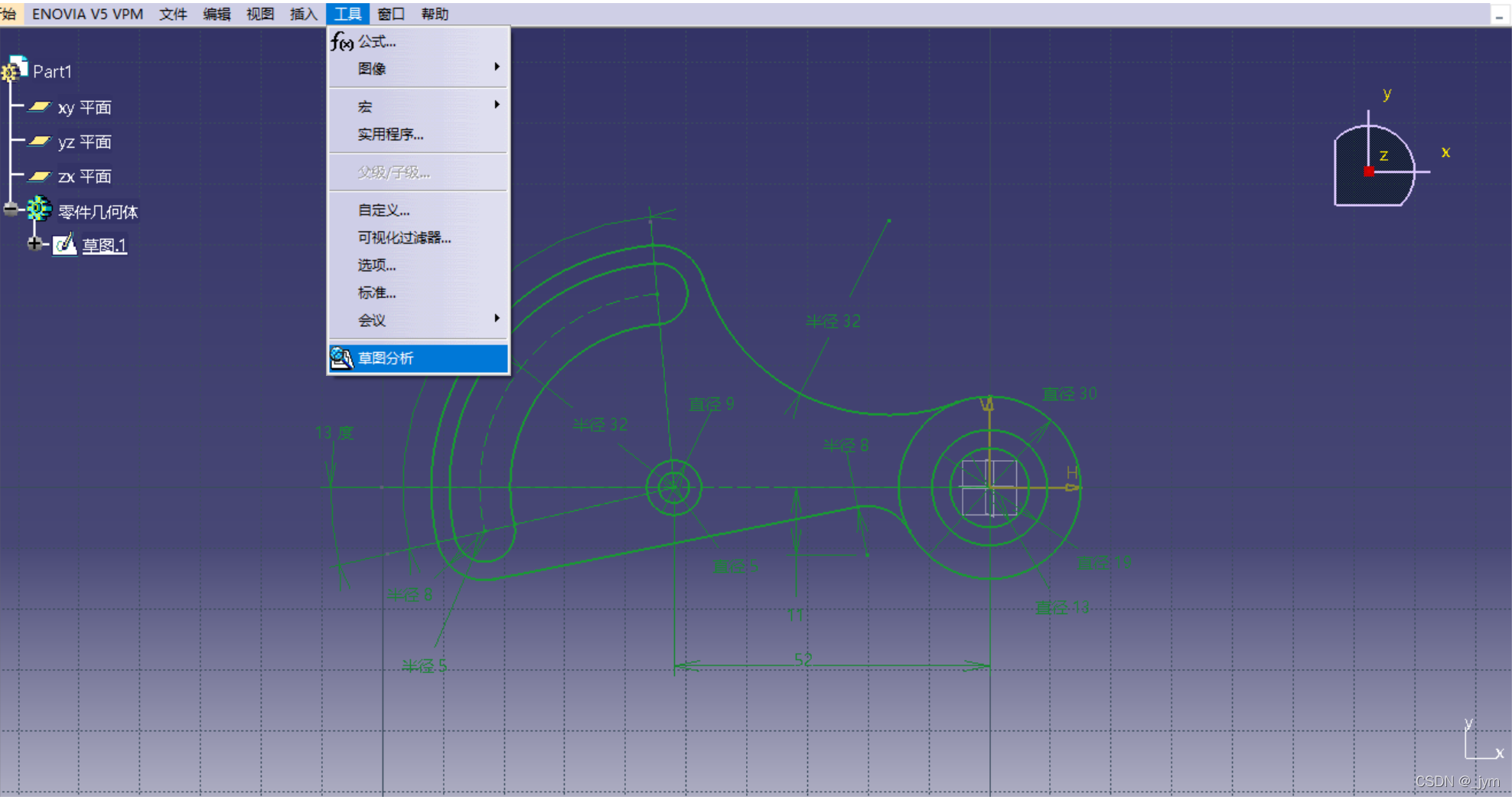

首先进入草图编辑界面，然后工具下面有个草图分析
可以看到草图的一些信息。
绘制法兰草图

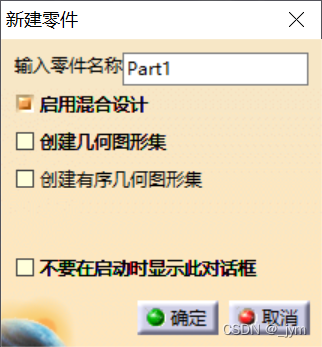

首先，工具栏中点击新建，弹出的对话框中选择part，新建一个零件文件。
然后，点击草图按钮，选择xy平面，进入草图编辑器。

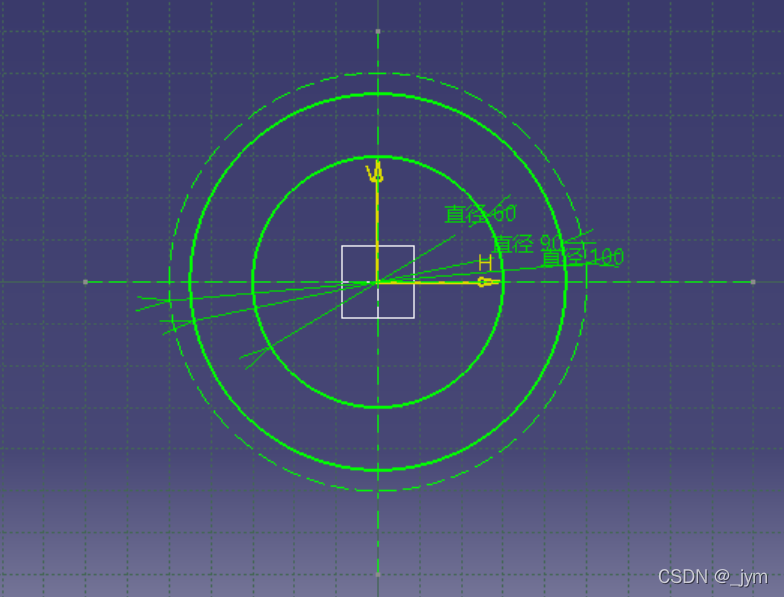

然后，画三个圆，设置尺寸约束，然后把最外边的圆转换为构造线。

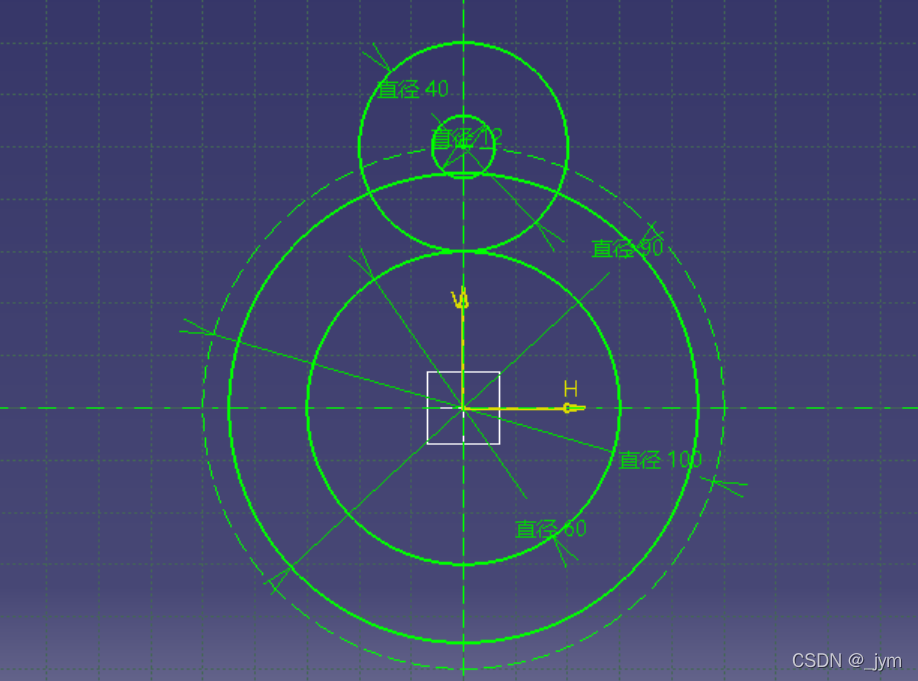

然后，按下面这种方式画两个圆，圆心在构造线和轴的交点处。

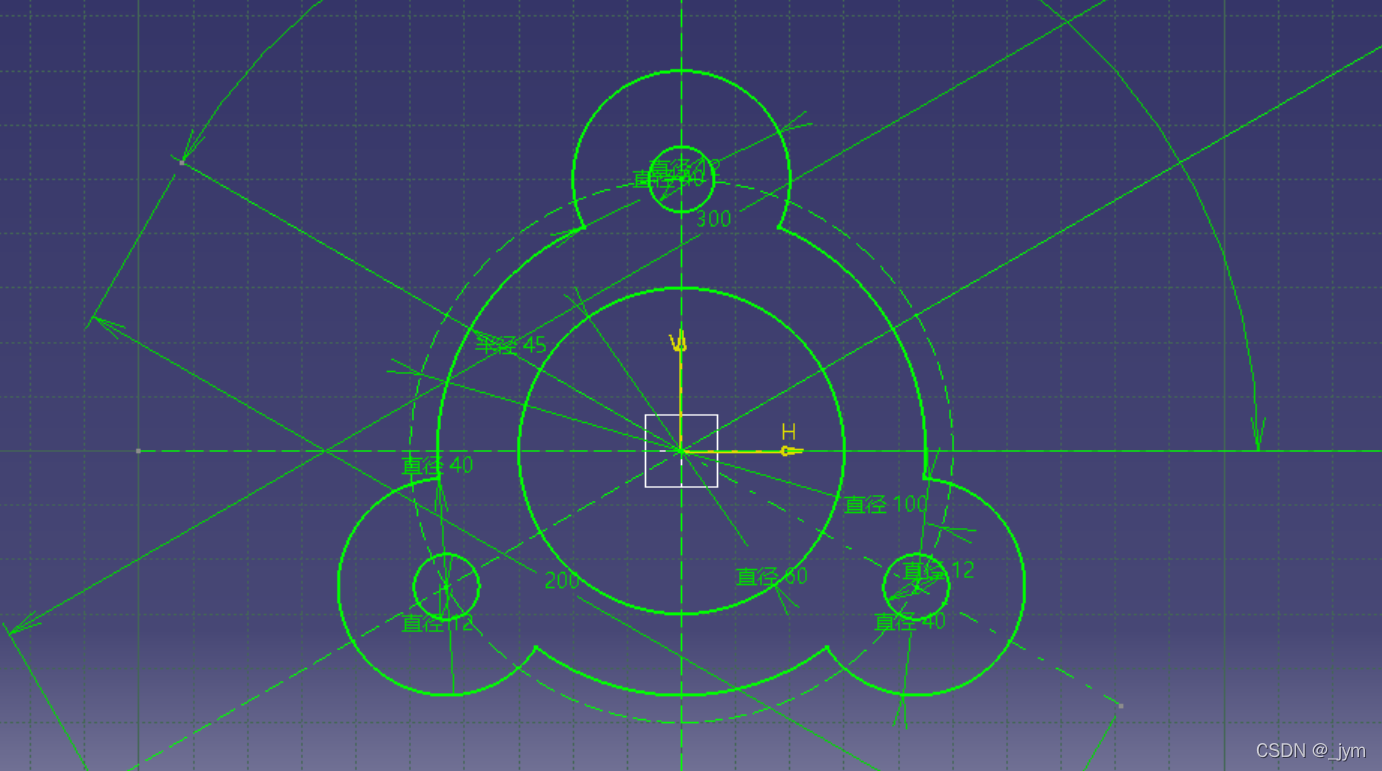

然后创建两个轴，并且画另外两个圆。(如果用旋转，总是出现不完全约束)
然后，用橡皮擦修剪草图。

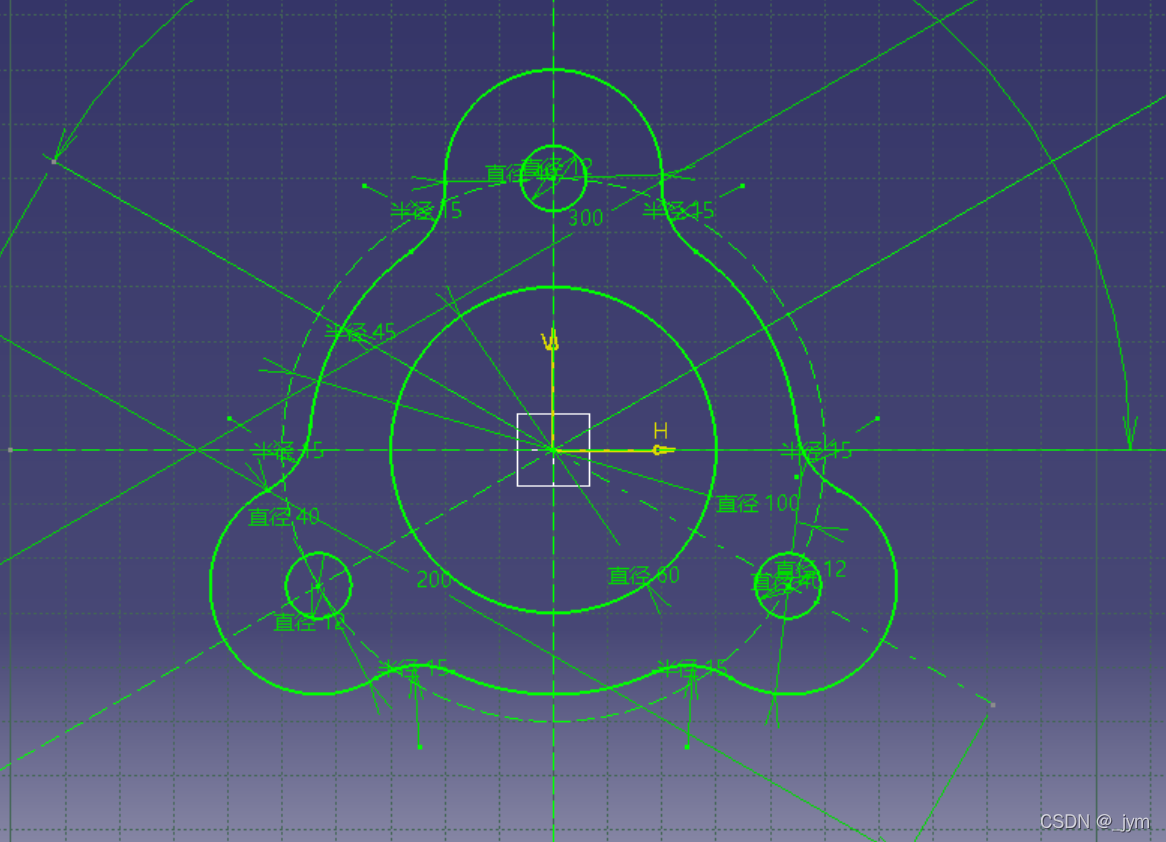

然后，点击圆角按钮，设置半径为15。草图就画好了。
