改进的PID算法

位置式PID算法

在这里插入图片描述
  位置式PIDPIDPID算法是一种比较直观的的PIDPIDPID算法,如系统框图中所示,ininin表示设定值,errorerrorerror表示差值,uuu表示控制器输出值,outoutout表示被控量。算法表达式如下:
在这里插入图片描述

增量式PID算法

  增量式PIDPIDPID算法不比位置式更直观,当执行机构需要控制量的增量时,适合采用增量式PIDPIDPID算法,比如步进电机控制。算法表达式如下:
在这里插入图片描述
在这里插入图片描述
  也可用后向差分法进行离散化,PIDPIDPID的连续传递函数为
在这里插入图片描述

在这里插入图片描述
sss表达式代入到GGGc(s)(s)(s)中,得
在这里插入图片描述
在这里插入图片描述

积分分离PID算法

  PIDPIDPID算法中,积分可消除稳态误差,提高控制精度,在系统启动或设定值大幅改变时,被控量与设定值之间会产生较大的偏差,造成过大的积分积累,甚至使控制量超过执行机构允许最大动作范围对应的极限控制量,引起系统过大的超调量,从而振荡,为避免这些不利的情况出现,可在被控量与设定值之间有较大偏差时,取消积分作用,避免超调量增大;当被控量接近设定值时,引入积分控制,消除稳态误差,提高控制进度。
  设被控量与设定值之间的偏差阈值为X>0X>0X>0,该值人为设定,即
在这里插入图片描述
算法表达式如下:
在这里插入图片描述

梯形积分PID算法

  在PIDPIDPID算法中,积分项的作用就是为了消除稳态误差,故而提高积分项的运算精度能更好的提高控制精度。在单片机中,对于积分运算通常使用累加的形式,也就是矩形积分,即
在这里插入图片描述
上述式子在程序中经常这样使用,但在PIDPIDPID算法中,并不是这样,这不得不从原始的PIDPIDPID算法说起,其表达式如下所示。
在这里插入图片描述
将其离散化,我们将时间ttt当做一个时刻,即第一时刻,第二时刻,第三时刻,用kkk表示,相邻两个时刻之间的时长为TTT,比如说T=1sT=1sT=1s,那么第一时刻即k=1k=1k=1时表示第一秒,第二时刻即k=2k=2k=2时表示第二秒,于是
在这里插入图片描述

也就是说,从严格意义来讲,积分项应该为
在这里插入图片描述
为方便编程计算把系数项全部整合在一块,称之为积分系数,所以就把TTT省略了。积分从图像上来看,就是求面积。因此在单片机中计算积分的思路就是把图形划分为宽度为TTT高度为error(n)error(n)error(n)nnn个等份,然后将所有矩形面积相加便可近似为求积分的过程。TTT越小矩形面积和越接近于积分运算,但在实际工程中,TTT不可能太小,因为TTT实际上就是采样时间,也是PIDPIDPID的计算周期,TTT过小会加大单片机的负担。这样的计算方式很直观,但计算的精度较低,误差大。假设偏差errorerrorerror在某段时间服从函数error=−a∗t+berror=-a*t+berror=at+b,如下所示
在这里插入图片描述
那么积分运算就是指
在这里插入图片描述
很明显,这使得每个矩形上面填充红色的三角形都参与了计算,使得积分运算精度大大降低,为避免出现过大的误差或者进一步提高运算精度,引入梯形积分的概念,只计算errorerrorerror曲线以下的部分,即梯形的面积
在这里插入图片描述
故梯形积分的PIDPIDPID的表达式为
在这里插入图片描述
  当偏差errorerrorerror不服从线性关系,或者是其他一些曲线,则不会向示例中那般毫无误差,仍会有些许误差无法计算到,但同矩形积分相比,运算精度已经得到了很大的改善。

带死区的PID算法

  带死区的PIDPIDPID算法主要用于存在闭环死区的系统,当系统达到稳态时,系统的输出值仍在设定值上下有微小的震荡,其算式为
在这里插入图片描述
  e(k)e(k)e(k)表示偏差,eee0表示人为设定的一个阈值,当e(k)=0e(k)=0e(k)=0时,控制器的输出也会逐渐降为000,这是由于积分的原因,而对于PDPDPDPPP控制,当e(k)=0e(k)=0e(k)=0时控制器的输出会迅速衰减到000。例如直流电机的位置控制,当电机转动到预定位置时,如果存在一些干扰,电机会在预定位置上下震荡,此时引入一个死区,位置环控制器输出就会为0,系统也就稳定下来了。

变速积分PID算法

  变速积分PIDPIDPID算法与积分分离PIDPIDPID算法本质上相同,都是为了减小系统超调,提高系统响应速度,但是积分分离PIDPIDPID算法较为粗暴,变速积分PIDPIDPID算法则是根据偏差errorerrorerror的大小来改变积分的速度,偏差越大,积分越慢,反之越快。即积分项的表达式为
在这里插入图片描述

βββ是关于偏差errorerrorerror的函数,即
在这里插入图片描述
其中A,BA,BA,B表示人为设定的阈值,则变速积分PID算法的表达式为
在这里插入图片描述

带滤波器的PID算法

  当系统中存在高频干扰时,会使得系统变得不稳定,另外,在PIDPIDPID算法中,微分项会将高频干扰放大,所以需要将高频干扰过滤掉,从而使系统稳定,故引入低通滤波器。假设该滤波器传递函数为
在这里插入图片描述

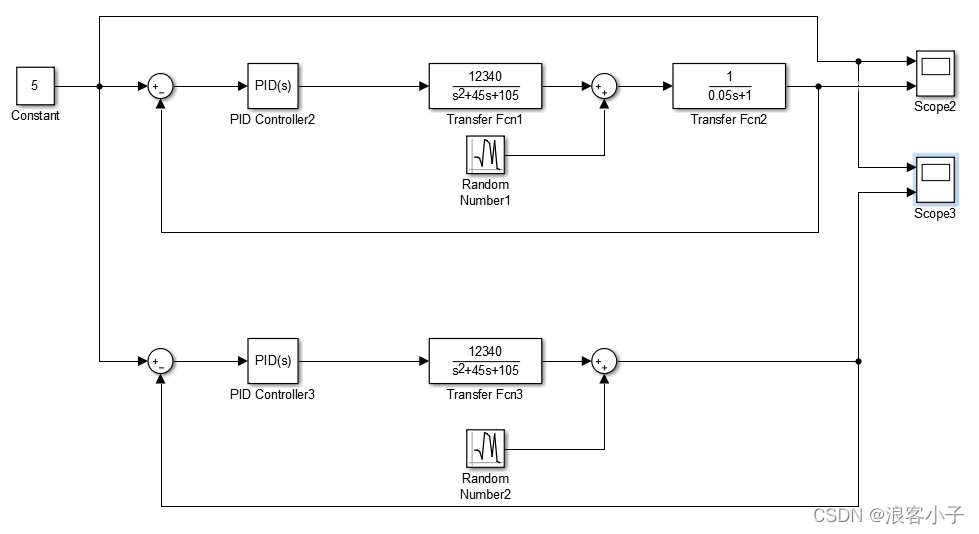

该滤波器的转折频率为20HzHzHz,对如下系统
在这里插入图片描述

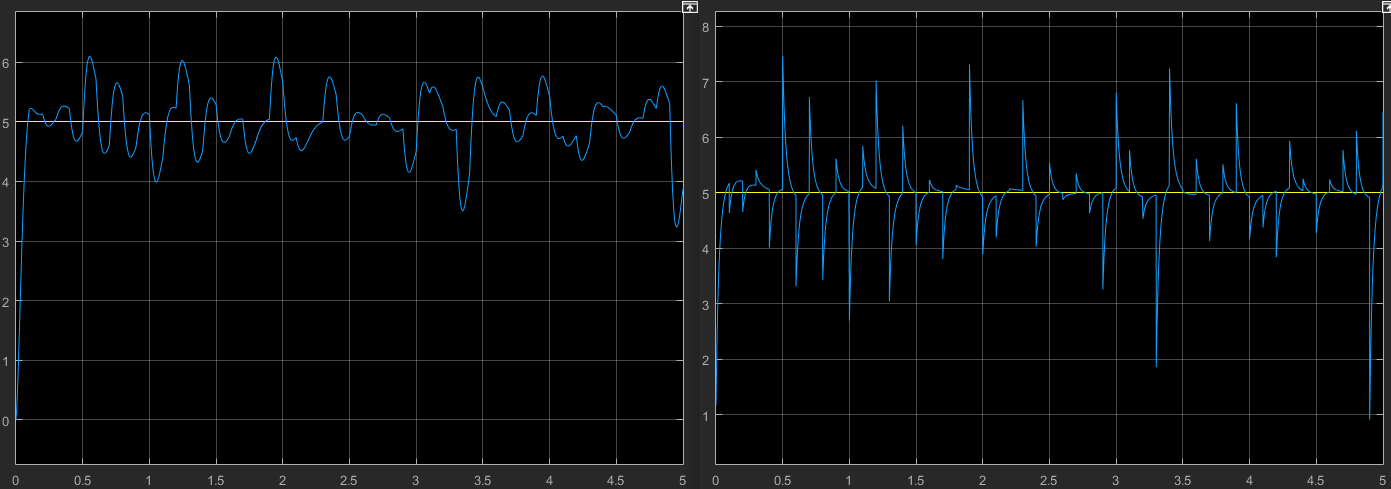

当干扰信号频率低于20HzHzHz,设为10HzHzHz,输出曲线如下
在这里插入图片描述

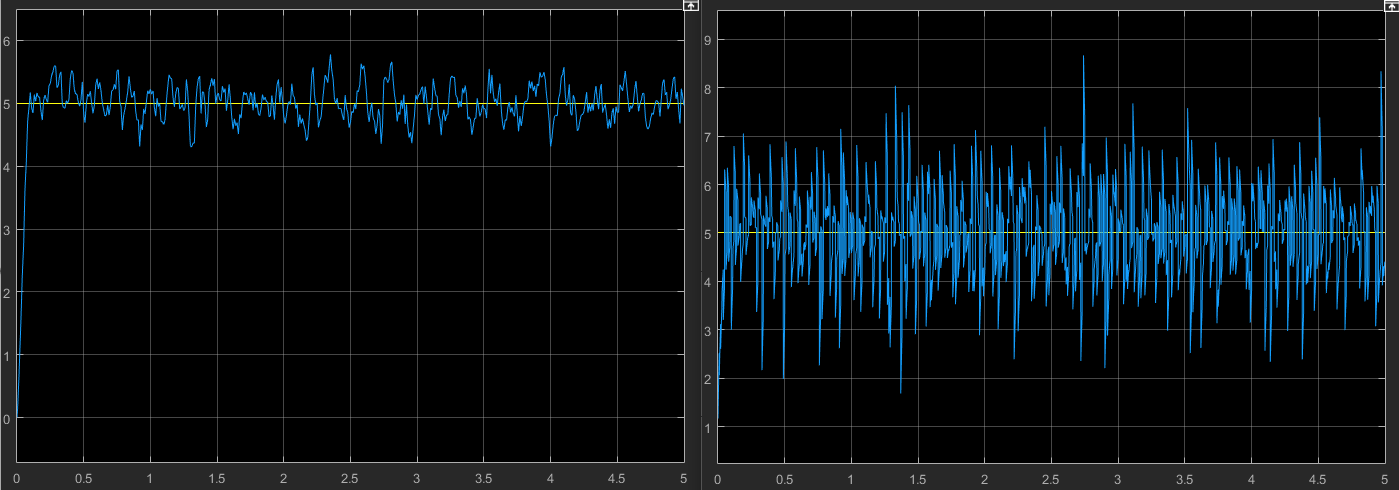

左图为带滤波器的输出响应,右图不带滤波器,可以看出此时两个系统输出很不稳定,波动都很大,再看看干扰信号频率大于20HzHzHz时的情况,设为100HzHzHz,输出曲线如下
在这里插入图片描述
很明显,此时带有滤波器的系统输出相比于之前10HzHzHz干扰信号时的输出波动幅度要小很多,此时不带滤波器的系统输出已经受到剧烈干扰,带有滤波器的系统输出波动幅度更小。在加大干扰信号的频率,设为10kHzkHzkHz,输出曲线如下
在这里插入图片描述
此时带有滤波器的系统输出几乎已经没有了波动。
  在编程中使用带滤波器的PIDPIDPID算法时,需要对滤波器的传递函数进行ZZZ变换并离散化,其公式为
在这里插入图片描述
——aaa表示滤波系数,取值(0,1)(0,1)0,1之间
——Y(n)Y(n)Y(n)表示滤波后的输出值
——X(n)X(n)X(n)表示滤波前的输入值
——Y(n−1)Y(n-1)Y(n1)表示上一次滤波的输出值
一阶低通滤波器的系统框图如下
在这里插入图片描述
由此可得
在这里插入图片描述
接着开始ZZZ变换并离散化,令
在这里插入图片描述
故而
在这里插入图片描述

基于前馈补偿的PID算法

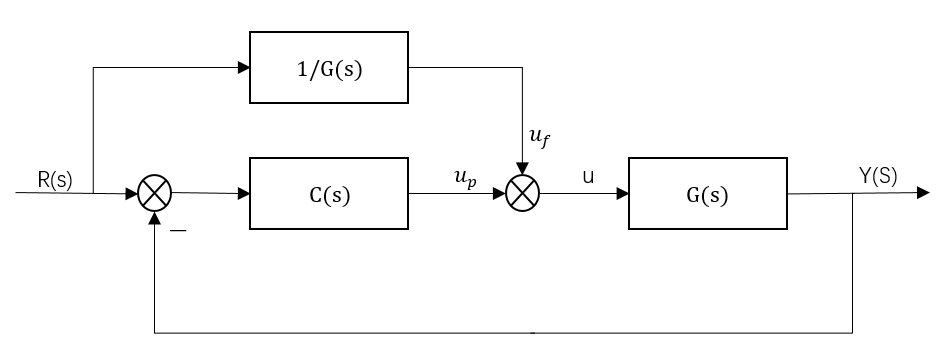

  对于设定值变化的系统中,为提高系统的跟踪性能,需要加入前馈补偿。既然是提高系统的跟踪性能,那自然就是系统的输出越接近于甚至等于系统的输入,也就是闭环系统的传递函数为111。如下图所示
在这里插入图片描述
在这里插入图片描述
  假设有一个被控对象为
在这里插入图片描述

不加前馈补偿,如下
在这里插入图片描述
系统输入为w=2,A=3w=2,A=3w=2,A=3的正弦信号,我们将pidpidpid调节到一个没有超调量的合适参数,输出图像如下
在这里插入图片描述

  黄线表示系统输入的信号曲线,蓝线表示系统输出曲线,可以看出,输出曲线不仅幅值较系统输入小,且滞后于系统输入,我们在将pidpidpid适当调节,增大超调减小调节时间,系统相应如下
在这里插入图片描述
此时的输出幅值已经很接近系统的输入了,但仍存在误差和滞后,再来看看在现在的pidpidpid参数下加入前馈补偿的效果,系统框图如下
在这里插入图片描述
输出曲线如下
在这里插入图片描述
在响应0.1s0.1s0.1s内已基本重合,在放大看看
在这里插入图片描述
可以看出误差已经非常小,可以忽略不计了,所以加入前馈补偿可以很好地改善系统的跟踪性能。在编程中,使用前馈补偿的PIDPIDPID算法,在计算uf时,可对1/G(s)1/G(s)1/G(s)进行ZZZ变换并离散化。
