lvs负载均衡—高可用集群（keepalived）

基本概念：

什么是Keepalived呢，keepalived观其名可知，保持存活，在网络里面就是保持在线了，也就是所谓的高可用或热备，用来防止单点故障(单点故障是指一旦某一点出现故障就会导致整个系统架构的不可用)的发生，那说到keepalived时不得不说的一个协议就是VRRP协议，可以说这个协议就是keepalived实现的基础。

VRRP( Virtual Router Redundancy Protocol )协议：
虚拟路由冗余协议(Virtual Router Redundancy Protocol，简称VRRP)是由IETF提出的解决局域网中配置静态网关出现单点失效现象的路由协议，Keepalived就是巧用VRRP协议来实现高可用性(HA)的。
1.用于实现路由器冗余的协议
2.解决静态路由单点故障问题
3.通过一种竞选(election)协议来实现虚拟路由器的功能

LVS提供负载均衡，keepalived提供健康检查，故障转移，提高系统的可用性！采用这样的架构以后，很容易对现有系统进行扩展，只要在后端添加或者减少realserver，更改lvs的配置文件，就能实现无缝配置变更！

实验搭建：

server1：lvs调度服务器DS1：192.168.13.111
server2：后端服务器RS1：192.168.13.112
server3：后端服务器RS2：192.168.13.113
server4：lvs调度服务器DS2：192.168.13.114
VIP：192.168.13.100

1 . 在server1与server4上分别解压keepalived并编译安装：

tar zxf keepalived-2.0.6.tar.gz        # 解压
yum install gcc openssl-devel -y   # 解决依赖
cd keepalived-2.0.6
./configure --prefix=/usr/local/keepalived --with-init=systemd      # 编译
make &&make install     # 安装

在这里插入图片描述
装好之后会有这个keepalived目录，
其实不用两边都这么装，麻烦，一边装好之后直接scp传过去就好了。

2 . 配置启动配置文件调度器（server1和server4）都进行相同操作：

ln -s /usr/local/keepalived/etc/sysconfig/keepalived/etc/sysconfig ##配置文件，脚本都做成软链接
ln -s /usr/local/keepalived/etc/keepalived/ /etc/
ln -s /usr/local/keepalived/sbin/keepalived /sbin/

3 . 配置keepalived：

编写主节点server1的配置文件

cd /etc/keepalived
vim keepalived.conf

global_defs {notification_email {root@localhost #节点宕机了将会接收到异常邮件的主机}notification_email_from keepalived@localohost #邮件发送人smtp_server 127.0.0.1  #发送的服务器smtp_connect_timeout 30 #指定连接超时时间router_id LVS_DEVELvrrp_skip_check_adv_addrvrrp_garp_interval 0vrrp_gna_interval 0
}vrrp_instance VI_1 {state MASTER  #主节点表示interface ens33      # 网卡名virtual_router_id 13priority 100  #权重advert_int 1  #检查的间隔1sauthentication {auth_type PASS  #认证方式auth_pass 1111  #认证的密码}virtual_ipaddress {192.168.13.100}
}
virtual_server 192.168.13.100 80 {delay_loop 6 #连接失败六次之后，发送邮件lb_algo rr  #lvs调度算法lb_kind DR  #lvs该工作方式protocol TCP  # 端口real_server 192.168.13.112 80 {TCP_CHECK {weight 1connect_port 80connect_timeout 3}}real_server 192.168.13.113 80 {TCP_CHECK {weight 1connect_port 80connect_timeout 3}}
}

编好之后
systemctl start keepalived
systemctl enable keepalived

再给server4 scp 过去

scp keepalived.conf root@192.168.13.114:/etc/keepalived/

在server4端只需要

state BACKUP
priority 50		##修改这两个选项

改好之后
systemctl start keepalived
systemctl enable keepalived

3 . 真实服务器设置

1）. 安装httpd 启动设置访问页面

注意：该处为了验证负载均衡的效果，后端真实服务器设置不同的访问内容，明显标示内容来自不同的后端服务器。

2）. 添加VIP到各自的物理网卡中

ip addr add 192.168.13.100/24 dev ens33    # 临时添加ip到eth0网卡

3）. 设置arptable策略，解决将用户所有针对VIP的请求发送到DS 而不是RS

yum install arptables -y # 安装管理工具
arptables -A INPUT -d 192.168.13.100 -j DROP
arptables -A OUTPUT -s 192.168.13.100 -j mangle --mangle-ip-s 192.168.13.112

在另一端RS修改记着ip

4 . 测试：

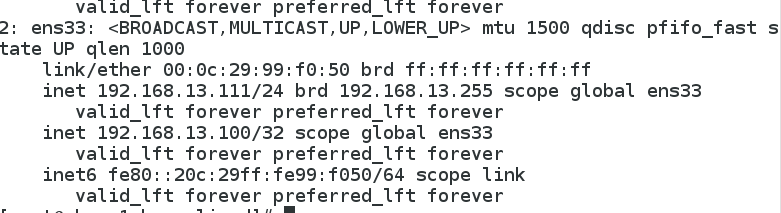

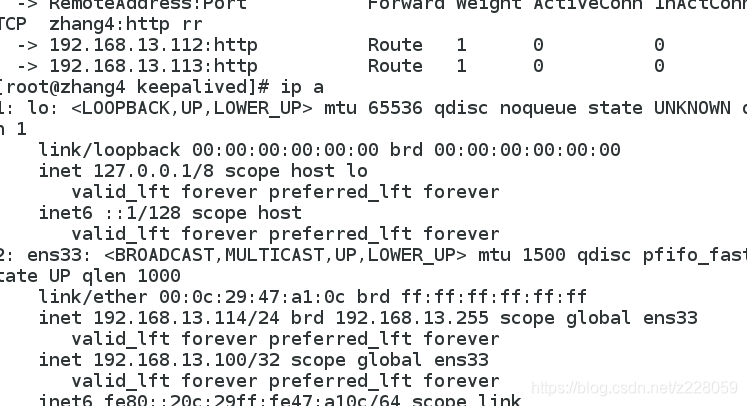

1）. 设置完成真实服务器之后，在两个调度器上查看ipvsadm 全部自动生成负载均衡策略：
在这里插入图片描述

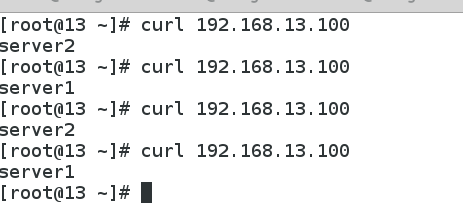

2）. 使用客户端主机测试：
负载均衡正常
