随着国家政策的导向，互联网基础设施的普及，工业、能源行业的智能化改造已经进行的如火如荼，传统行业的特点是信息化、智能化水平严重落后于其他行业，在进行信息化、智能化改造的过程中，首先第一步，就是要获取底层系统的全方位的数据。

为此，需要部署大量的边缘设备来采集数据、分析数据，通过这些数据进行建模，大量的边缘设备一般离散的分布在不同机房、厂区、甚至是不同的地理区域，这对运维人员来讲是令人恐惧的事情，维护这些设备，管理其上运行的应用变得极其困难。

全应科技是国内第一批投身于工业互联网改革浪潮中一员，因此上面提到的问题，也是其面临的问题。全应科技从一开始就采用了微服务化的开发模式，除了平台框架核心应用之外，所有应用都是可插拔的微服务。

与业务平台不同的是，边缘设备具有下面的特点：

数量大，动辄有数十台、数百台设备；
单点故障影响小，一个设备只负责一小块区域的数据采集、分析与计算，因此单台设备的故障导致的局部数据的缺失，数据分析层面也进行了数据清洗，因此，单点故障对全局业务影响不大。

需求

对于运维角色来讲：

管理这些边缘设备，保持边缘设备上运行的服务的高可用性；
快速的上线、升级
配置的快速更改与应用

逻辑拓扑图

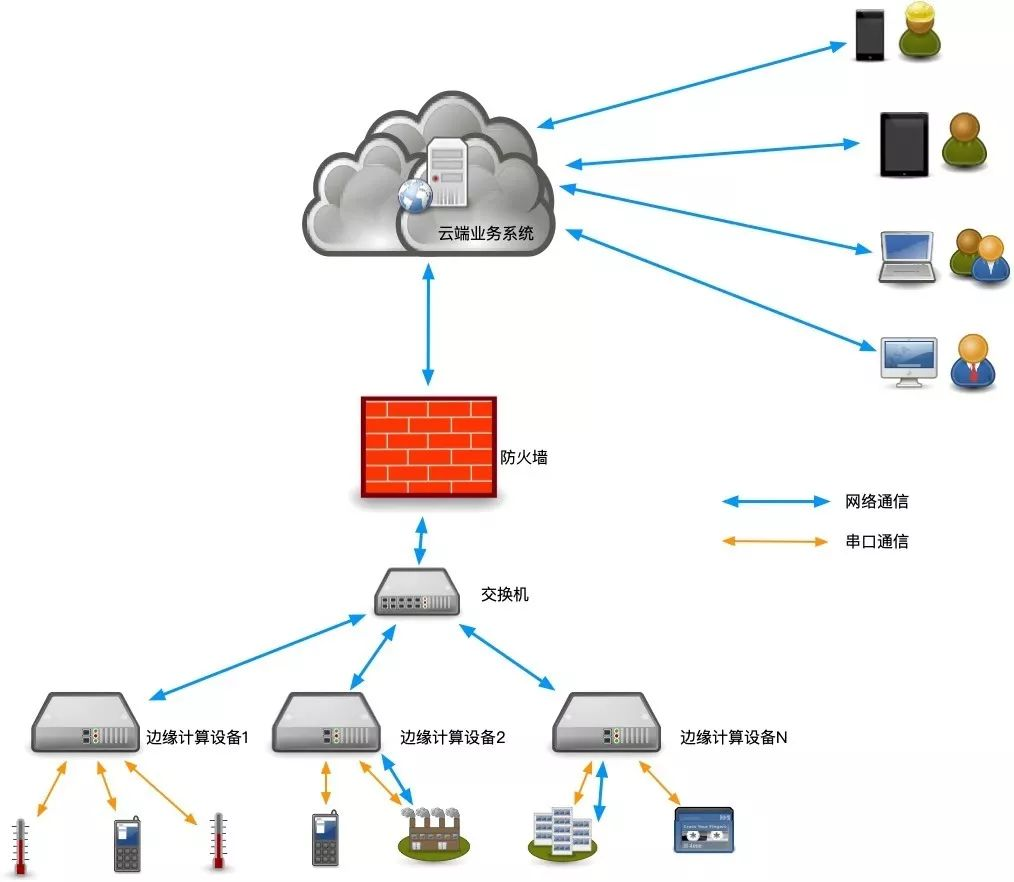

下面的图形简单描述了项目基础设施层的拓扑：

其中，每一个边缘侧设备上运行的业务会和中枢业务系统通讯，边缘侧所有设备在单独的一个网络平面中。

运维方案选型

在决定运维方式时，考虑过下面的几种方式：

Ansible

我们在边缘侧设备上运行的应用大部分都是纯Java应用，再加上一部分Python应用，因此部署和启动非常简单，外加上supervisord应用实现了应用的基本高可用方案。在公司还没有进行容器化转型之前，我们采用传统的部署形式部署微服务，就是配置好宿主机的系统环境，直接将应用部署在宿主机系统上，在这种情况下，我们只需要解决的问题是大批量设备部署和维护的问题，因为不管是部署还是更新升级、配置，所有边缘侧使用Ansible可以较好的满足这一条件。

但是这种方法也有缺点，需要维护一套甚至多套ansible playbook，边缘侧设备所在的网络条件比较差，异常状况也比较差，经常掉电重启或者断网，使用ansible 容易造成各个节点的配置不同步。

kubeedge

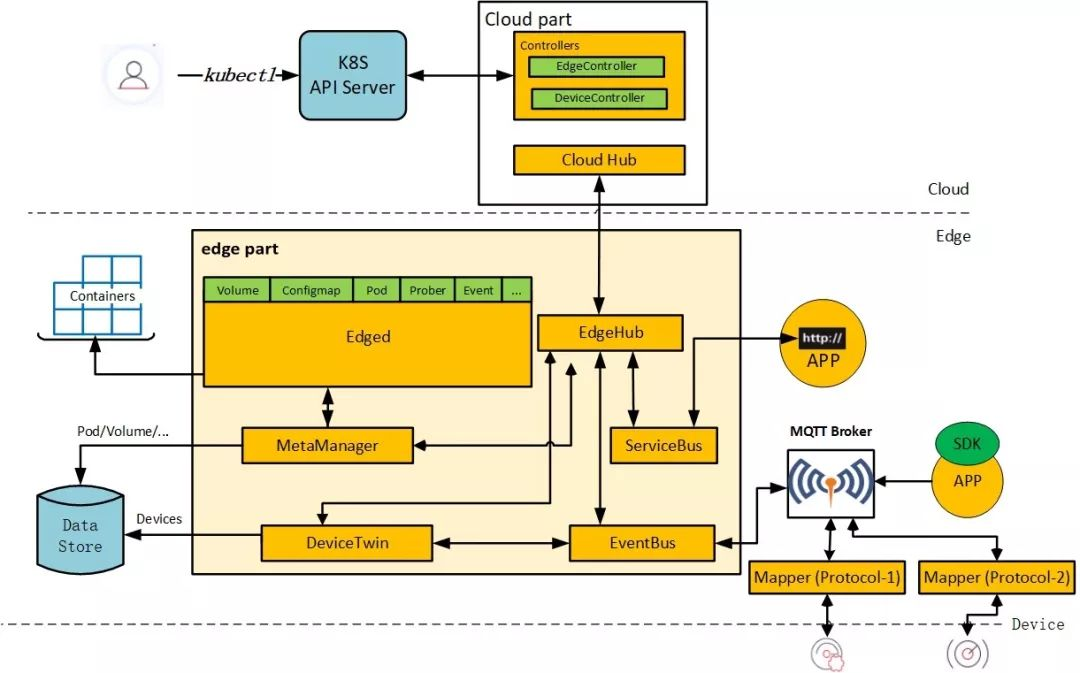

kubeedge是由华为基于kubernetes开发并开源，专门用于边缘容器编排的运维方案，其基本架构如下：

从上面的架构图中可以看到，kubeedge实现了一个边缘侧完整的框架，对我们公司来讲，我们自行实现了例如“DeviceTwin”、“EventBus”、“ServiceBus”以及基于MQTT收发消息。因此：

一部分组件与kubeedge重叠了；
部署不方便，kubeedge要求在各个节点上以kubeadmin部署kubernetes集群（0.6版本，现在已经更新至1.1版本，不知道现在是否有更简便快捷的形式），对网络环境不好的边缘侧设备有较大难度；
kubeedge组件与kubernetes组件基本一致，对于边缘设备寸土寸金的资源来说，不太友好。

通过实践，第2点和第3点原因直接打消了我采用kubeedge的念头。

K3s

去除了k8s中的一些实验特性、非必须的组件，例如云厂商的驱动、存储插件，k3s在默认状态下只会启动除自身进程之外的两个应用：

coredns：提供集群内部的DNS解析服务。

traefik：ingress controller的角色。
k3s server默认使用本地（已集成）的sqllite作为后端数据存储，通讯效率更高一些。

占用资源少：k3s默认使用containerd（server节点，不可更改）作为容器运行时，不在需要中间层的docker engine，占用资源更少。

部署简单：对环境依赖少，可离线也可在线部署（不过国内的网络环境不推荐在线部署。），离线部署时，只需要下载一个大约40MB的二进制文件和一个200MB不到的离线镜像包，启动k3s节点几乎是秒级的。

上手无代价：

使用k3s与kubernetes习惯完全一致，对于使用kubernetes的人来讲使用k3s没有任何代价；
支持部署helm tiller服务端（尽管tiller端会在helm 3.x版本中被干掉），直接使用原有charts部署应用无障碍；

扩缩容方便：增删节点极其方便，几乎是分钟以内就可以完成；

兼容arm架构设备：对于部分有此种类型的设备的集群友好。

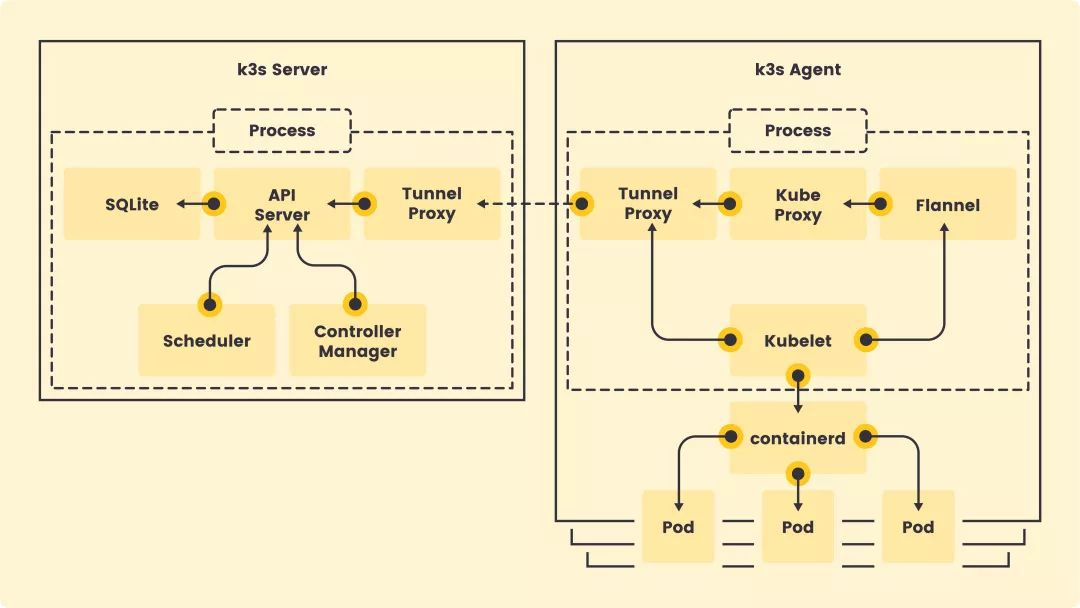

k3s集群的所有数据存储在server（master）节点本地的SQLite数据库中，当然也支持存储在诸如MySQL、etcd中，都是支持按照需求在部署节点时选择配置的。server节点与agent节点之间采用tunnel隧道通信，增强了安全性，同时也提升了效率。agent与server节点即使断开网络连接，也不影响相互各自的业务。

因此通过上面的对比和实践验证，决定采用k3s来管理边缘设备集群。
