透过 In-memory Channel 看 Knative Eventing 中 Broker/Trigger 工作机制

In-memory Channel是当前Knative Eventing中默认的Channel, 也是一般刚接触Knative Eventing首先了解到的Channel。本文通过分析 In-memory Channel 来进一步了解 Knative Eventing 中Broker/Trigger事件处理机制。

事件处理概览

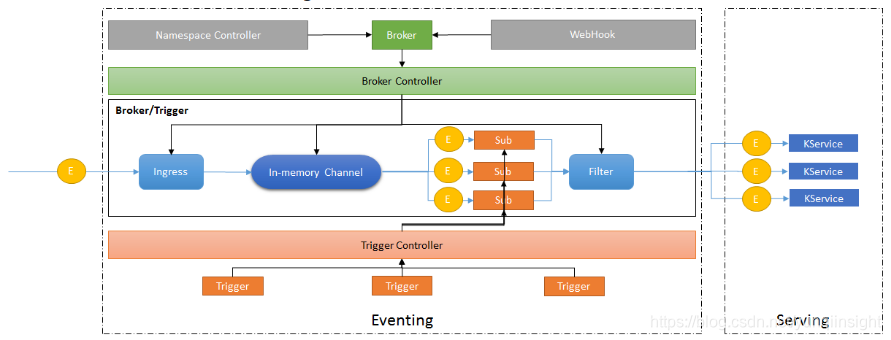

我们先整体看一下Knative Eventing 工作机制示意图：

通过 namespace 创建默认 Broker 如果不指定Channel，会使用默认的 Inmemory Channel。

下面我们从数据平面开始分析Event事件是如何通过In-memory Channel分发到Knative Service

Ingress

Ingress是事件进入Channel前的第一级过滤，但目前的功能仅仅是接收事件然后转发到Channel。过滤功能处理TODO状态。

func (h *handler) serveHTTP(ctx context.Context, event cloudevents.Event, resp *cloudevents.EventResponse) error {tctx := cloudevents.HTTPTransportContextFrom(ctx)if tctx.Method != http.MethodPost {resp.Status = http.StatusMethodNotAllowedreturn nil}// tctx.URI is actually the path...if tctx.URI != "/" {resp.Status = http.StatusNotFoundreturn nil}ctx, _ = tag.New(ctx, tag.Insert(TagBroker, h.brokerName))defer func() {stats.Record(ctx, MeasureEventsTotal.M(1))}()send := h.decrementTTL(&event)if !send {ctx, _ = tag.New(ctx, tag.Insert(TagResult, "droppedDueToTTL"))return nil}// TODO Filter.ctx, _ = tag.New(ctx, tag.Insert(TagResult, "dispatched"))return h.sendEvent(ctx, tctx, event)
}

In-memory Channel

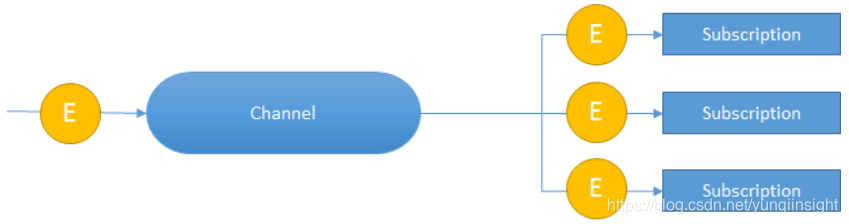

Broker 字面意思为代理者，那么它代理的是谁呢？是Channel。为什么要代理Channel呢，而不直接发给访问Channel。这个其实涉及到Broker/Trigger设计的初衷：对事件过滤处理。我们知道Channel（消息通道）负责事件传递，Subscription（订阅）负责订阅事件，通常这二者的模型如下：

这里就涉及到消息队列和订阅分发的实现。那么在In-memory Channel中如何实现的呢？
其实 In-memory 的核心处理在Fanout Handler中，它负责将接收到的事件分发到不同的 Subscription。

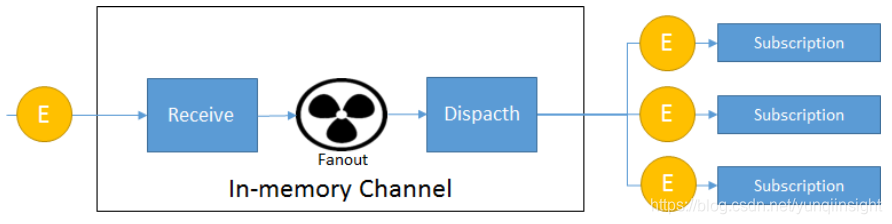

In-memory Channel处理示意图：

事件接收并分发核心代码如下：

func createReceiverFunction(f *Handler) func(provisioners.ChannelReference, *provisioners.Message) error {return func(_ provisioners.ChannelReference, m *provisioners.Message) error {if f.config.AsyncHandler {go func() {// Any returned error is already logged in f.dispatch()._ = f.dispatch(m)}()return nil}return f.dispatch(m)}
}

当前分发机制默认是异步机制（可通过AsyncHandler参数控制分发机制）。

消息分发机制：

// dispatch takes the request, fans it out to each subscription in f.config. If all the fanned out
// requests return successfully, then return nil. Else, return an error.
func (f *Handler) dispatch(msg *provisioners.Message) error {errorCh := make(chan error, len(f.config.Subscriptions))for _, sub := range f.config.Subscriptions {go func(s eventingduck.SubscriberSpec) {errorCh <- f.makeFanoutRequest(*msg, s)}(sub)}for range f.config.Subscriptions {select {case err := <-errorCh:if err != nil {f.logger.Error("Fanout had an error", zap.Error(err))return err}case <-time.After(f.timeout):f.logger.Error("Fanout timed out")return errors.New("fanout timed out")}}// All Subscriptions returned err = nil.return nil
}

通过这里的代码，我们可以看到分发处理超时机制。默认为60s。也就是说如果分发的请求响应超过60s，那么In-memory会报错：Fanout timed out。

Filter

一般的消息分发会将消息发送给订阅的服务，但在 Broker/Trigger 模型中需要对事件进行过滤处理，这个处理的地方就是在Filter 中。

根据请求获取Trigger信息。Filter中会根据请求的信息拿到 Trigger 名称，然后通过获取Trigger对应的资源信息拿到过滤规则
根据Trigger 过滤规则进行事件的过滤处理
最后将满足过滤规则的分发到Kservice

其中过滤规则处理代码如下：

func (r *Receiver) shouldSendMessage(ctx context.Context, ts *eventingv1alpha1.TriggerSpec, event *cloudevents.Event) bool {if ts.Filter == nil || ts.Filter.SourceAndType == nil {r.logger.Error("No filter specified")ctx, _ = tag.New(ctx, tag.Upsert(TagFilterResult, "empty-fail"))return false}// Record event count and filtering timestartTS := time.Now()defer func() {filterTimeMS := int64(time.Now().Sub(startTS) / time.Millisecond)stats.Record(ctx, MeasureTriggerFilterTime.M(filterTimeMS))}()filterType := ts.Filter.SourceAndType.Typeif filterType != eventingv1alpha1.TriggerAnyFilter && filterType != event.Type() {r.logger.Debug("Wrong type", zap.String("trigger.spec.filter.sourceAndType.type", filterType), zap.String("event.Type()", event.Type()))ctx, _ = tag.New(ctx, tag.Upsert(TagFilterResult, "fail"))return false}filterSource := ts.Filter.SourceAndType.Sources := event.Context.AsV01().SourceactualSource := s.String()if filterSource != eventingv1alpha1.TriggerAnyFilter && filterSource != actualSource {r.logger.Debug("Wrong source", zap.String("trigger.spec.filter.sourceAndType.source", filterSource), zap.String("message.source", actualSource))ctx, _ = tag.New(ctx, tag.Upsert(TagFilterResult, "fail"))return false}ctx, _ = tag.New(ctx, tag.Upsert(TagFilterResult, "pass"))return true
}

当前的机制是所有的订阅事件都会通过 Filter 集中进行事件过滤，如果一个Broker有大量的订阅Trigger，是否会给Filter带来性能上的压力？这个在实际场景 Broker/Trigger 的运用中需要考虑到这个问题。
