云网络架构

云计算从9年前被质疑为新瓶装旧酒，到经过多年的高速发展，正在成为水电煤一样的基础设施。云网络构建在物理网络之上，为云计算提供灵动、智能的网络连接。云网络的性能和稳定性是云计算的基石。

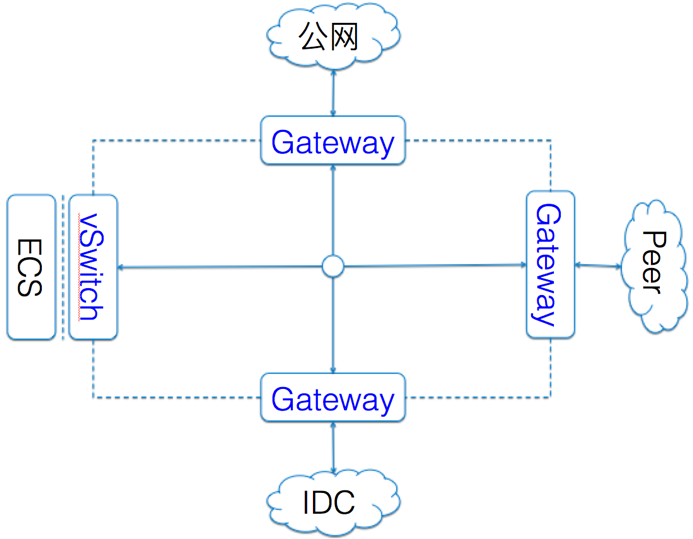

VPC是云网络的基础，VPC的基础组件主要包括2部分：Gateway，vSwitch。

Gateway是VPC的流量入口，负责公网／专线和跨region流量的汇聚和分发。vSwitch负责ECS的虚拟交换，和Gateway一起为客户搭建一张虚拟专用网。

CPU软转发

物理网络经过几十年的发展，接口和协议相对标准和成熟，所以物理网络的各类交换机基本都是基于switch芯片（其中大部分是Broadcom的）做硬转发的。

云网络的发展是这几年的事，业务和需求都在快速变化中，缺乏行业标准，基本都是在按需做定制，所以云网络的各类业务基本都是基于CPU在做软转发。

DPDK是Intel针对x86开发的数据面优化技术，作为一个开源软件，DPDK也可以用于其它的CPU架构，比喻说ARM和Power。DPDK运行在用户态，通过大页／轮询／CPU亲和性等技术，达到减少内存拷贝／减少cache miss／减少中断调用／减少进程和线程切换等优化目标，进而实现CPU软转发的性能优化。

在DPDK出现之前，软转发通常是采用带加速引擎的NP，x86主要用于控制。DPDK出现之后，基于x86的转发从内核态迁移到用户态，性能有了大幅提升。

阿里是最早把DPDK产品化的公司之一，目前阿里云网络的各个组件已经全面切到DPDK。以vSwitch为例，通过DPDK，vSwitch的性能得到了数倍的提升。

软硬件一体化

基于CPU的软转发主要面临2个问题：一是CPU的单core性能瓶颈，在大流和攻击场景下比较容易被打爆，导致故障；二是CPU的摩尔定律逐步失效，CPU的频率和核数提升空间越来越小，靠CPU软转做进一步性能提升的空间有限。

以太网的接口速率正在飞速发展中，25G NRZ已经普及，50G PAM4已经成熟，单模块400G已经成为现实。PCIE的接口速率也在快速发展中，单lane 16Gb的PCIE Gen4还未规模上线，单lane 32Gb的PCIE Gen5的规范已经发布。

随着云计算的发展，云网络的流量出现了爆发式增长。游戏／视频／NFV化对ECS网络性能提出了更高的要求，vSwitch的网络正在朝百Gbps迈进。混合云的发展带来了专线和跨region流量的激增，Gateway的流量正在朝百Tbps迈进。

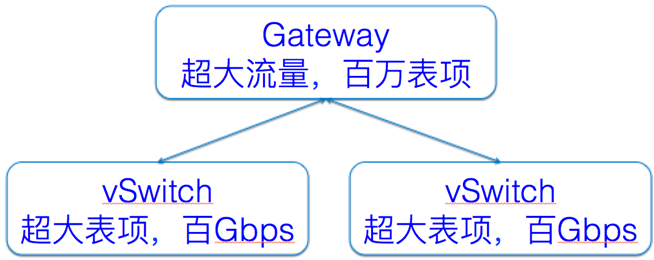

为了提升云网络的性能和稳定性，满足云计算的技术发展需求和业务发展需求，阿里云网络团队对VPC的基础组件做了全链路的软硬一体化设计，Gateway以超大流量+百万表项为目标，vSwitch以超大表项+百Gbps为目标。经过一年多的努力，2款产品都已顺利上线，把阿里云网络产品的竞争力提升了一个台阶。

vSwitch硬件加速

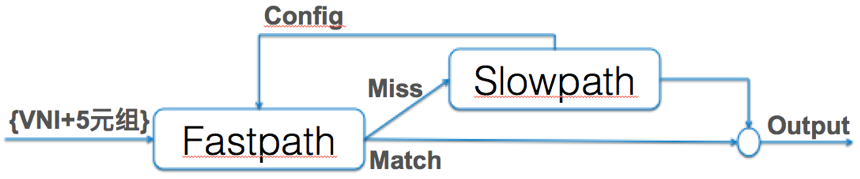

网络的业务可以理解为各种route + ACL的组合，一次报文转发要经过多次表项查找和head update。快慢速分离的思路就是让Slowpath负责复杂的业务逻辑，首包上送Slowpath生成Session/Flow，后续报文就不需要把整个业务流程再走一遍，直接在Fastpath里基于Session/Flow做Match/Action，提升转发性能。

软转发里，快慢速都是通过CPU实现的。为了提升vSwitch的性能和稳定性，阿里云网络团队经过一年多的努力，成功通过AISC实现了Fastpath的硬件化。

通过硬件化，vSwitch的性能对比软转发提升了10倍以上，延时大幅降低。

Gateway硬件加速

Gateway是VPC所有流量的入口，也是云网络带宽和稳定性压力最大的一环。随着搬站和企业上云的推进，专线流量出现了数量级的增长，达到几十Tbps。这么大的流量，通过堆服务器来提升转发能力基本成了不可能完成的任务。

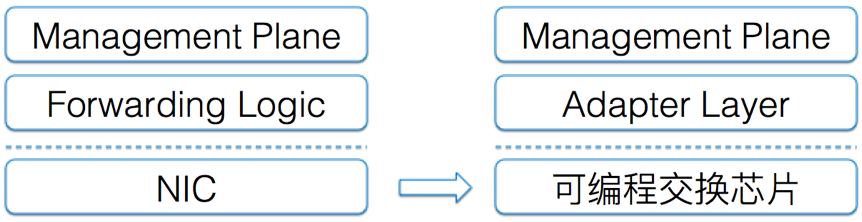

传统交换芯片的数据面对客户是固定的pipeline；云网络由于业务和需求变化快，没有业界通用标准，方案基本都是按需做定制，没法使用固定转发的交换芯片。可编程交换芯片的出现给云网络打开了一扇窗，让Gateway硬件化成为可能。

为应对超大流量的挑战，阿里云网络团队启动了基于可编程交换芯片的Gateway设计。经过一年多的努力，成功实现了Gateway的软硬结合设计

通过可交换芯片的加速，Gateway单机bps性能提升20倍以上，单机pps性能提升近百倍，延时降低数十倍，整体Capex和Opex大幅降低。

客户价值

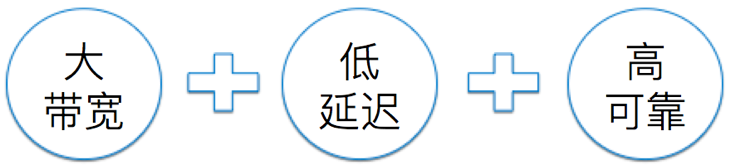

技术创新的目的是为了更好的客户体验，实现客户第一的目标。通过软硬一体化的技术，阿里云可以给客户提供更大带宽／更低延时／更加可靠的网络连接。

持续演进

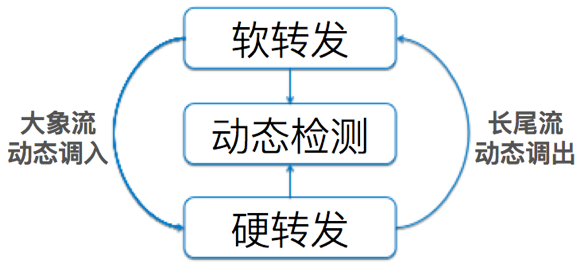

可编程交换芯片的转发能力强，但片内SRAM/TCAM容量有限。阿里云体量大／客户多，表项规格大，没法全量下发到硬件里。解决方法之一是对表项做水平拆分，但云网络的业务复杂，客户的配置变化快，水平拆分的难度大／成本高。解决方法之二是软硬结合+动态调整，通过速率计算动态检测大象流／长尾流，长尾流动态调整到软转发，大象流动态调整到硬转发，软硬一体／动态优化。

云网络的二八原则明显，长尾流的表项大／流量小，大象流的流量大／表项小。通过软硬结合+动态调整的方式，一个集群可以容纳全量配置。软转发弥补硬件的表项容量问题，硬转发弥补软件的转发能力问题，相互配合／相得益彰。
