CNN(Convolutional Neural Network) 的基础

卷积神经网络(Convolutional Neural Network,简称CNN),是一种前馈神经网络,人工神经元可以响应周围单元,可以进行大型图像处理。卷积神经网络包括卷积层和池化层。 卷积神经网络是受到生物思考方式启发的MLPs(多层感知器),它有着不同的类别层次,并且各层的工作方式和作用也不同。

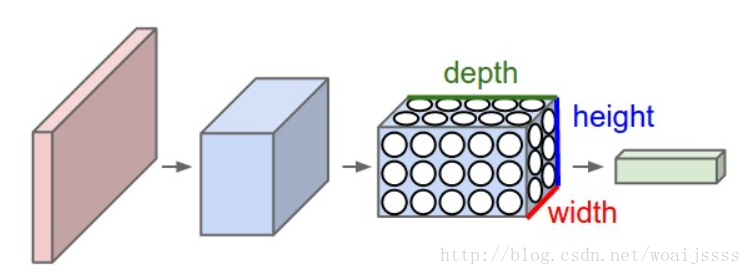

CNN网络结构

CNN网络结构

如图所示,CNN网络工作时,会伴随着卷积并且不断转换着这些卷积。

学习完CNN后,明白了以下问题:

1.  为什么卷积神经网络更适合于图像分类?相比于传统的神经网络优势在哪里?

前面说到在图像领域,用传统的神经网络并不合适。我们知道,图像是由一个个像素点构成,每个像素点有三个通道,分别代表RGB颜色,那么,如果一个图像的尺寸是(28,28,1),即代表这个图像的是一个长宽均为28,channel为1的图像(channel也叫depth,此处1代表灰色图像)。如果使用全连接的网络结构,即,网络中的神经与与相邻层上的每个神经元均连接,那就意味着我们的网络有28 * 28 =784个神经元,hidden层采用了15个神经元,那么简单计算一下,我们需要的参数个数(w和b)就有:784*15*10+15+10=117625个,这个参数太多了,随便进行一次反向传播计算量都是巨大的,从计算资源和调参的角度都不建议用传统的神经网络。

2. 卷积层中的卷积过程是如何计算的?为什么卷积核是有效的?

可以看到这就是最简单的内积公式。feature_map1(1,1)表示在通过第一个卷积核计算完后得到的feature_map的第一行第一列的值,随着卷积核的窗口不断的滑动,我们可以计算出一个3*3的feature_map1;同理可以计算通过第二个卷积核进行卷积运算后的feature_map2,那么这一层卷积操作就完成了。feature_map尺寸计算公式:[ (原图片尺寸 -卷积核尺寸)/ 步长 ] + 1。

那么问题来了,虽然我们知道了卷积核是如何计算的,但是为什么使用卷积核计算后分类效果要由于普通的神经网络呢?我们仔细来看一下上面计算的结果。通过第一个卷积核计算后的feature_map是一个三维数据,在第三列的绝对值最大,说明原始图片上对应的地方有一条垂直方向的特征,即像素数值变化较大;而通过第二个卷积核计算后,第三列的数值为0,第二行的数值绝对值最大,说明原始图片上对应的地方有一条水平方向的特征。

  仔细思考一下,这个时候,我们设计的两个卷积核分别能够提取,或者说检测出原始图片的特定的特征。此时我们其实就可以把卷积核就理解为特征提取器啊!现在就明白了,为什么我们只需要把图片数据灌进去,设计好卷积核的尺寸、数量和滑动的步长就可以让自动提取出图片的某些特征,从而达到分类的效果啊!

  :1.此处的卷积运算是两个卷积核大小的矩阵的内积运算,不是矩阵乘法。即相同位置的数字相乘再相加求和。不要弄混淆了。

    2.卷积核的公式有很多,这只是最简单的一种。我们所说的卷积核在数字信号处理里也叫滤波器,那滤波器的种类就多了,均值滤波器,高斯滤波器,拉普拉斯滤波器等等,不过,不管是什么滤波器,都只是一种数学运算,无非就是计算更复杂一点。

             每一层的卷积核大小和个数可以自己定义,不过一般情况下,根据实验得到的经验来看,会在越靠近输入层的卷积层设定少量的卷积核,越往后,卷积层设定的卷积核数目就越多。具体原因大家可以先思考一下,小结里会解释原因。

3.  尺寸必须为正方形吗?如果是长方形因该怎么做?

卷积核的尺寸不一定非得为正方形。长方形也可以,只不过通常情况下为正方形。如果要设置为长方形,那么首先得保证这层的输出形状是整数,不能是小数。如果你的图像是边长为 28 的正方形。那么卷积层的输出就满足 [ (28 - kernel_size)/ stride ] + 1 ,这个数值得是整数才行,否则没有物理意义。譬如,你算得一个边长为 3.6 的 feature map 是没有物理意义的。 pooling 层同理。FC 层的输出形状总是满足整数,其唯一的要求就是整个训练过程中 FC 层的输入得是定长的。如果你的图像不是正方形。那么在制作数据时,可以缩放到统一大小(非正方形),再使用非正方形的 kernel_size 来使得卷积层的输出依然是整数。总之,撇开网络结果设定的好坏不谈,其本质上就是在做算术应用题:如何使得各层的输出是整数。

4. 步长的大小会对模型的效果产生什么样的影响?垂直方向和水平方向的步长是否得设定为相同的?

实验结果如下:

第一次改进:仅改变第一层与第二层的卷积核数目的大小,其他保持不变。可以看到结果提升了0.06%

第二次改进:保持3*3的卷积核大小,仅改变第二层的卷积核数目,其他保持不变,可以看到结果相较于原始参数提升了0.08%

  由以上结果可以看出,改变卷积核的大小与卷积核的数目会对结果产生一定影响,在目前手写数字识别的项目中,缩小卷积核尺寸,增加卷积核数目都会提高准确率。

有stride_w和stride_h,后者表示的就是上下步长。如果用stride,则表示stride_h=stride_w=stride。

5. 为什么要采用池化层,Max Pooling有什么好处?

从计算方式来看,算是最简单的一种了,取max即可,但是这也引发一个思考,为什么需要Max Pooling,意义在哪里?如果我们只取最大值,那其他的值被舍弃难道就没有影响吗?不会损失这部分信息吗?如果认为这些信息是可损失的,那么是否意味着我们在进行卷积操作后仍然产生了一些不必要的冗余信息呢?

  其实从上文分析卷积核为什么有效的原因来看,每一个卷积核可以看做一个特征提取器,不同的卷积核负责提取不同的特征,我们例子中设计的第一个卷积核能够提取出“垂直”方向的特征,第二个卷积核能够提取出“水平”方向的特征,那么我们对其进行Max Pooling操作后,提取出的是真正能够识别特征的数值,其余被舍弃的数值,对于我提取特定的特征并没有特别大的帮助。那么在进行后续计算使,减小了feature map的尺寸,从而减少参数,达到减小计算量,缺不损失效果的情况。

  不过并不是所有情况Max Pooling的效果都很好,有时候有些周边信息也会对某个特定特征的识别产生一定效果,那么这个时候舍弃这部分“不重要”的信息,就不划算了。所以具体情况得具体分析,如果加了Max Pooling后效果反而变差了,不如把卷积后不加Max Pooling的结果与卷积后加了Max Pooling的结果输出对比一下,看看Max Pooling是否对卷积核提取特征起了反效果。

6. Zero Padding有什么作用?如果已知一个feature map的尺寸,如何确定zero padding的数目?

   所以到现在为止,我们的图片由4*4,通过卷积层变为3*3,再通过池化层变化2*2,如果我们再添加层,那么图片岂不是会越变越小?这个时候我们就会引出“Zero Padding”(补零),它可以帮助我们保证每次经过卷积或池化输出后图片的大小不变,如,上述例子我们如果加入Zero Padding,再采用3*3的卷积核,那么变换后的图片尺寸与原图片尺寸相同,如下图所示:

  图4 zero padding结果

   通常情况下,我们希望图片做完卷积操作后保持图片大小不变,所以我们一般会选择尺寸为3*3的卷积核和1的zero padding,或者5*5的卷积核与2的zero padding,这样通过计算后,可以保留图片的原始尺寸。那么加入zero padding后的feature_map尺寸 =( width + 2 * padding_size - filter_size )/stride + 1

  注:这里的width也可换成height,此处是默认正方形的卷积核,weight = height,如果两者不相等,可以分开计算,分别补零。

7.  tensorflow  cnn模型中中padding中 same 和 VALID的区别

Noutput=Ninput/s

Noutput=(Ninput-f+1)/s

same模式下特征相乘,如果数量缺失,在原特征中补0操作。

而在VaLID中直接缺失。
