今天给大家讲解一个户外垃圾箱顶盖的拆分展开方法如下图

拆分零件如下

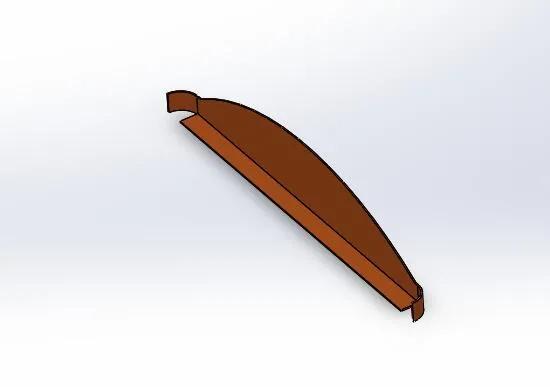

对称的两个零件如下

打开SolidWorks，新建草图如下

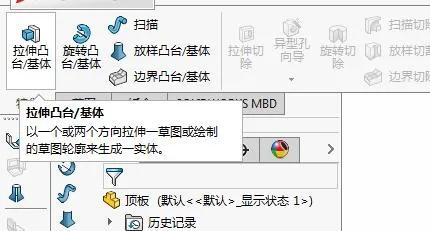

点击拉伸凸台命令

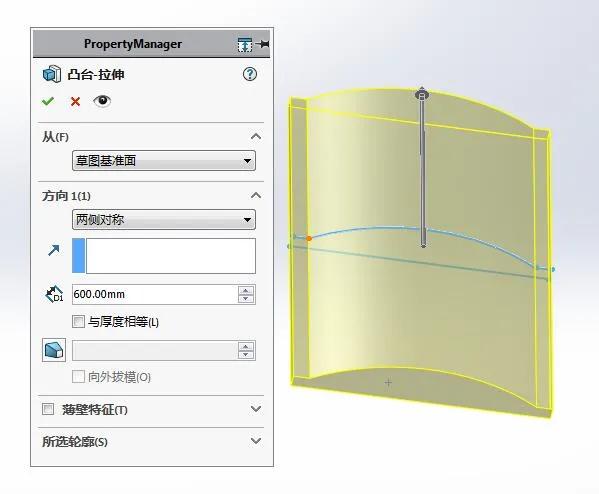

设置参数如下

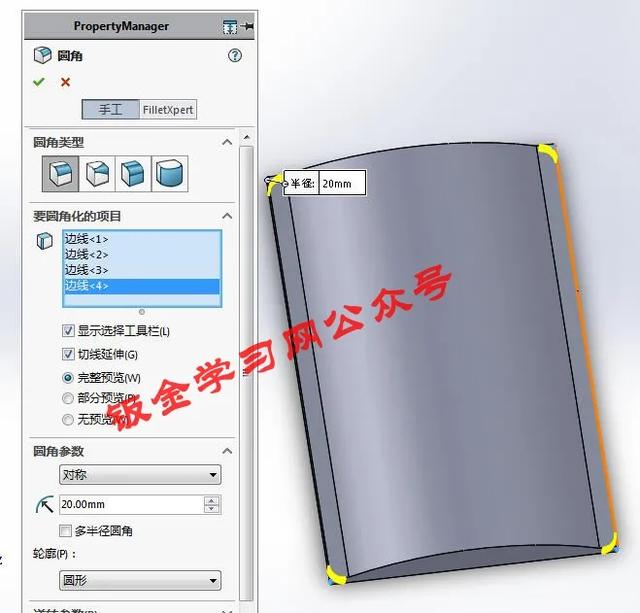

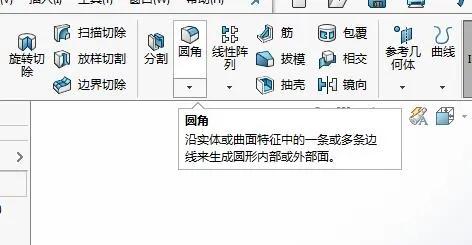

点击倒圆角命令

设置参数

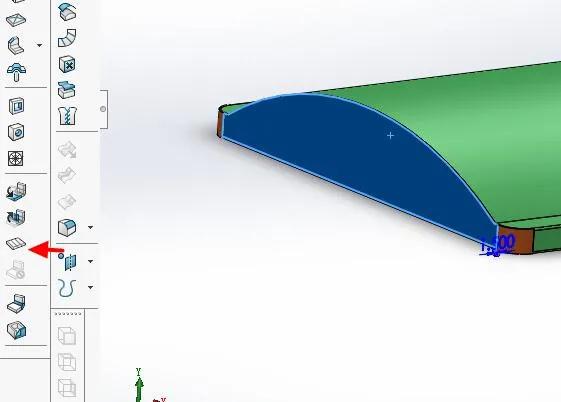

选择下面蓝色面绘制草图

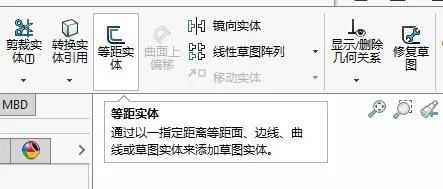

点击草图等距实体

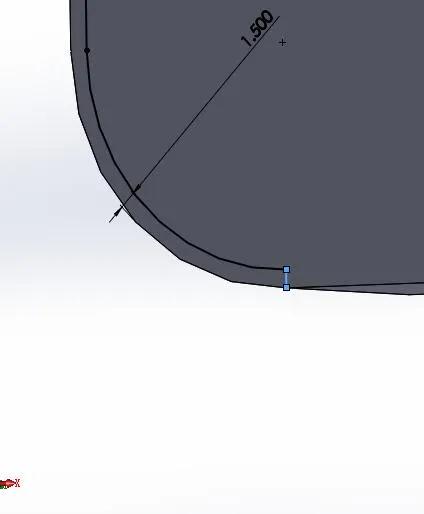

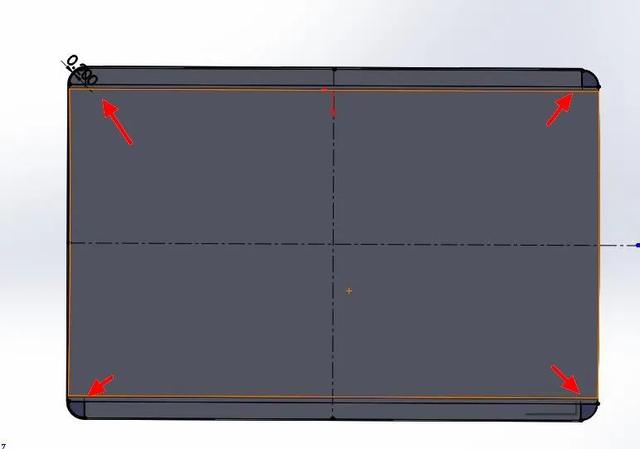

选择下图所示蓝色面向内偏移一个板厚1.5

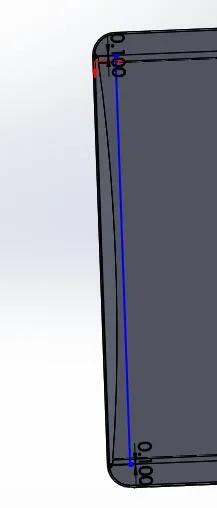

点击直线将下图两个零点连接起来

同样将另外一侧连接

如果想获得更多钣金展开视频请私信给我(展开教程)四个字。

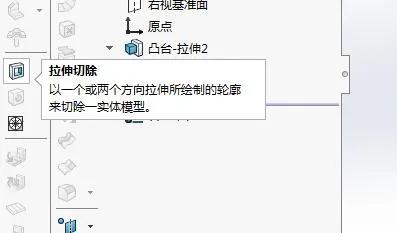

点击拉伸切除命令

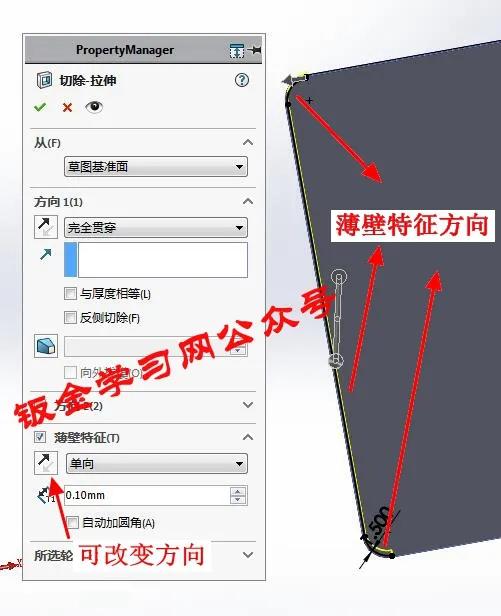

按照下图设置参数

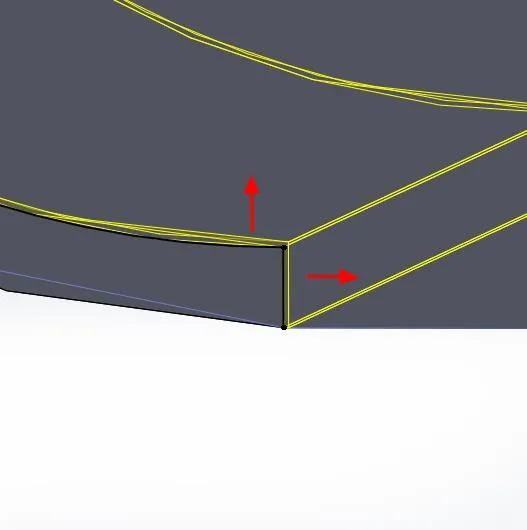

薄壁特征方向向内 下图是放大图

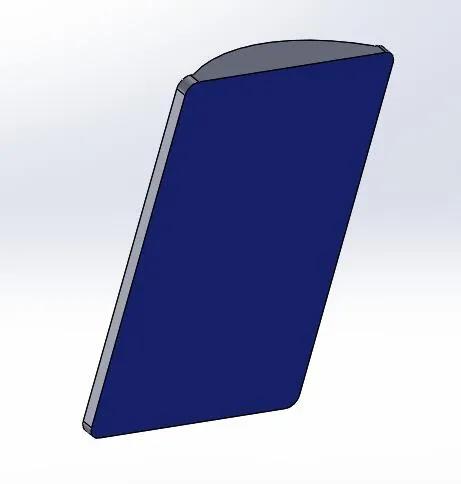

点击确定同样的方法将另外一侧分割出来

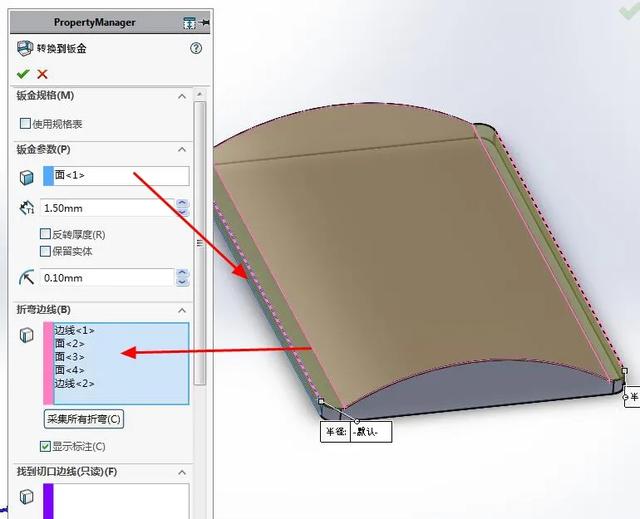

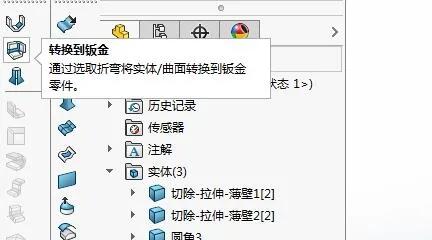

点击转换到钣金

选择面及折弯线

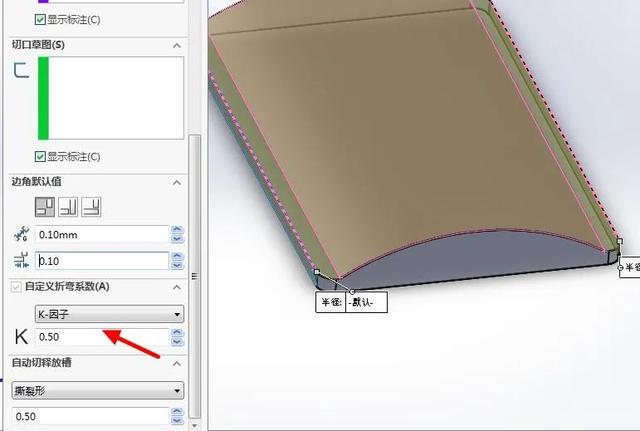

设置折弯系数K因子0.5，转换后单独设置90度折弯的系数为折弯扣除2.36

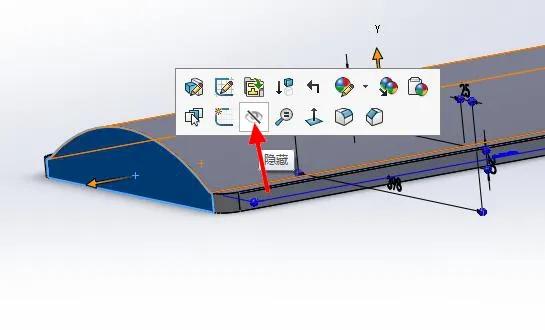

两侧为对称件可以先隐藏一侧，另一侧转换钣金后镜像

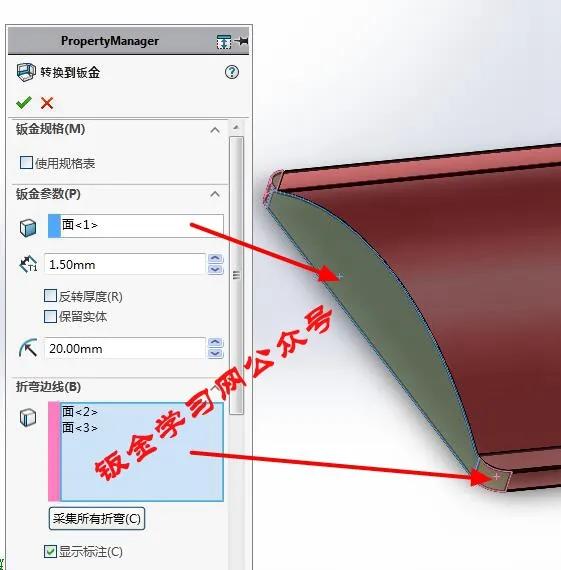

再点击转换到钣金，折弯边线选择两个圆弧面

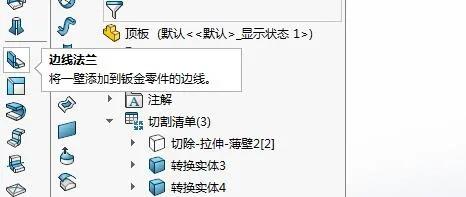

转换后可以直接用钣金命令边线法兰

绘制边线法兰

点击草图在边线法兰上绘制基体薄片的草图如下

利用镜像绘制其余几个薄片的草图

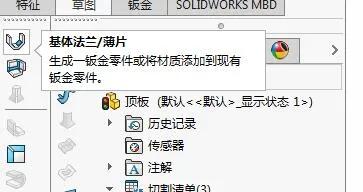

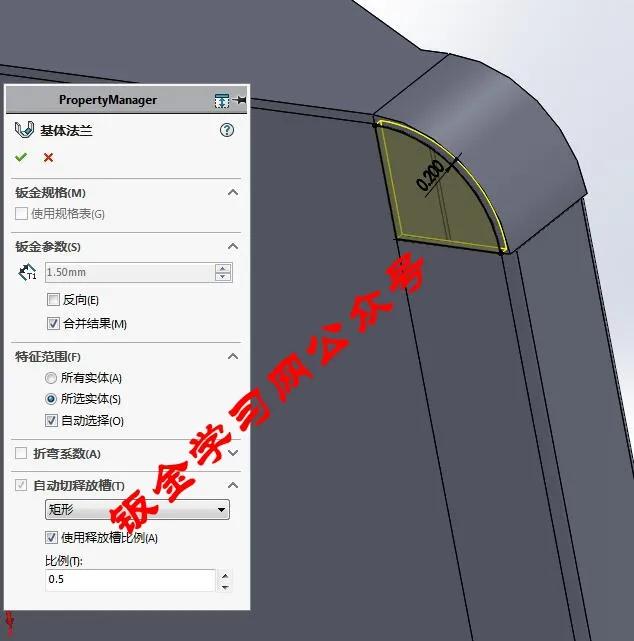

点击基体法兰

生成补件

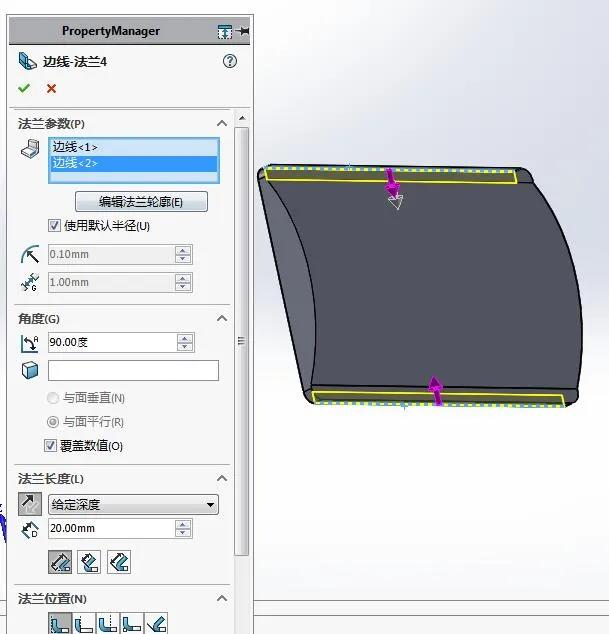

点击边线法兰

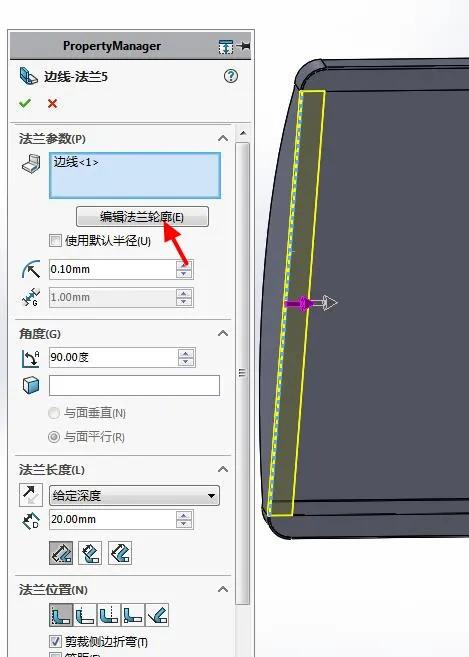

点击编辑法兰轮廓，距两侧0.1间隙

新建基准面

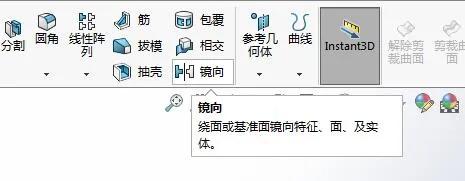

点击镜像

生成镜像钣金件

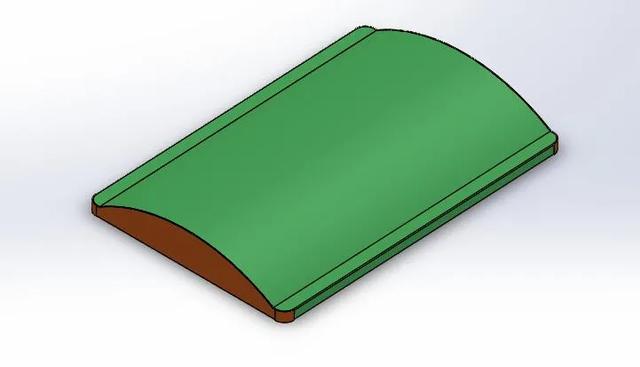

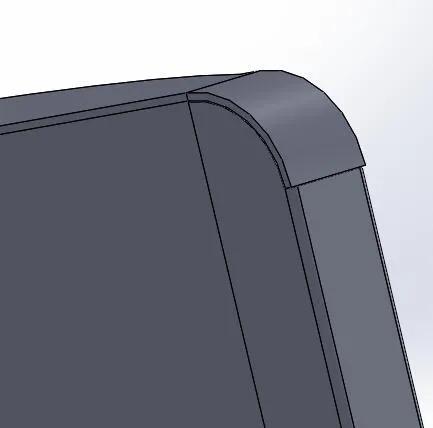

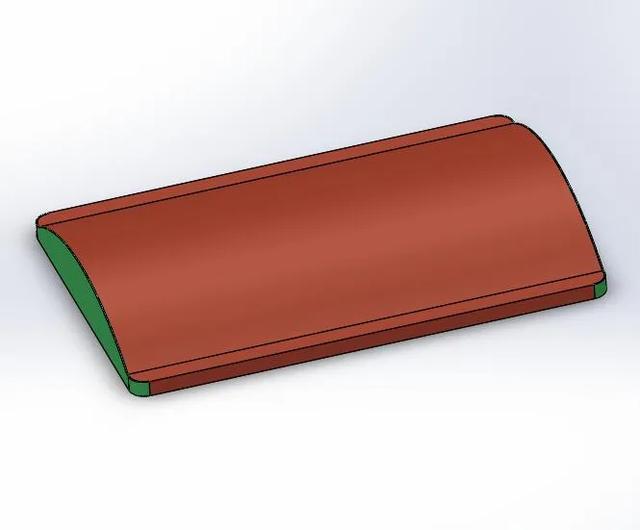

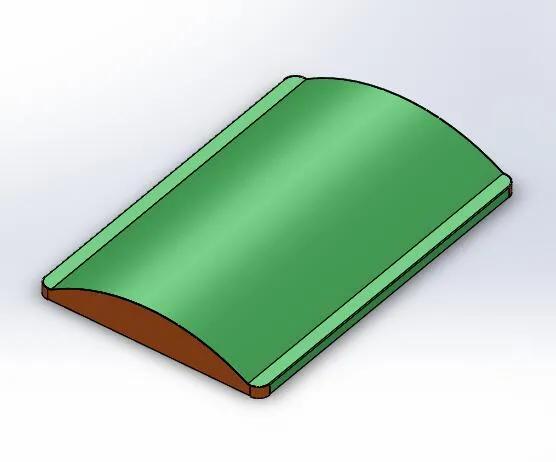

渲染一下

注意展开之前要单独设置折弯系数 圆弧折弯设置K因子90折弯设置折弯扣除

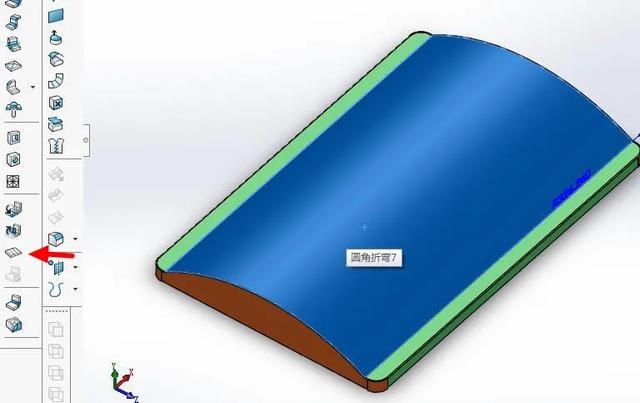

选择蓝色面点击展开

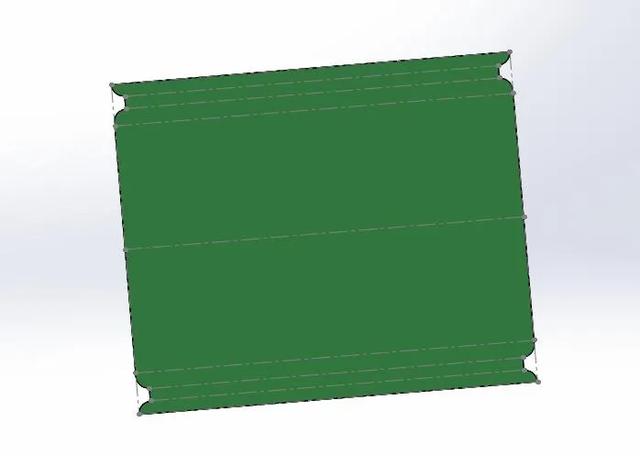

生成展开

选择蓝色面点击展开

生成展开
