什么是Intel Hex文件

Intel HEX文件时遵循Intel HEX文件格式的ASCII文本文件。在Intel HEX文件的每一行都包含了 一个HEX记录。这些记录是由一些代表机器语言代码和常量的16进制数据组成的。Intel HEX文件常用来传输要存储在ROM 或者 EPROM中的程序和数据。大部分的EPROM编程器能使用Intel HEX文件。

Intel HEX文件组成

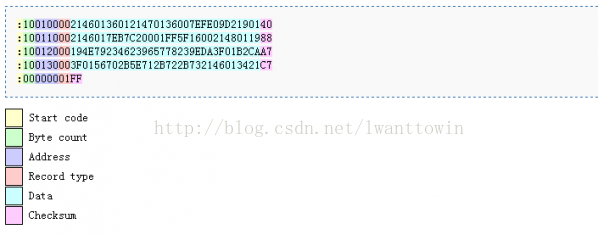

Intel HEX由任意数量的十六进制记录组成。每个记录包含5个域，它们按以下格式排列：

Start Code 每个Intel HEX记录都由冒号开头。

Byte count 是数据长度域，它代表记录当中数据字节的数量。

Address 是地址域，它代表记录当中数据的起始地址。

Record type是代表HEX记录类型的域，它可能是以下数据当中的一个：

00-数据记录

01-文件结束记录

02-扩展段地址记录

03-开始段地址记录

04-扩展线性地址记录

05-开始线性地址记录

Data 是数据域，一个记录可以有许多数据字节。记录当中数据字节的数量必须和数据长度域中指定的数字相符。

Checksum是校验和域，它表示这个记录的校验和。校验和的计算是通过将记录当中所有十六进制编码数字对的值相加，以256为模进行以下补足。

完整的hex文件一般有头行，数据行，结束行。

举个例子：

:020000042A00D0
:10000000D1DC4B843410D7730D000000FFFFFFFFDD
:10001000FFFFFFFF500000005000002AD8CB000077

：

：

:040000052A000000CD
:00000001FF

第一行(头行)：

1) 02代表数据域长度为0x02，即2A 00两个字节都为数据域

2) 0000代表地址，对于扩展线性地址而言，这个值一直为0000

3) 04代表扩展线性地址

4) 2A 00代表基址值为0x2A 00

5) D0代表校验值

当扩展线性地址被读取时，扩展线性地址值将会被保存，并且作用于后面从intel hex文件读取的子记录，同时扩展线性地址将一直发挥作用直到下一次扩展性线性地址读取。

第二行(数据行)：

1) 10代表数据域长度为0x10，即D1 DC 4B 84 34 10 D7 73 0D 00 00 00 FF FF FF FF 16个字节都为数据域

2) 0000代表地址偏移为0000

3) 00代表数据域

4) D1 DC 4B 84 34 10 D7 73 0D 00 00 00 FF FF FF FF 代表数据值

5) 77代表校验值

绝对地址记录是扩展线性基址加上地址偏移所决定的，这第二行的数据绝对地址计算如下：

          0000                                                地址偏移

2A00 扩展线性地址

-------------------

2A00 0000 绝对地址

倒数第二行(最后的数据行)：

1) 04代表数据域长度为0x04，即2A 00 00 00 4个字节都为数据域

2) 0000代表地址偏移为0000

3) 05代表开始线性地址并且后面才是真正数据记录。而真正的数据记录个人理解为后面读取的mbn数据。

4) 2A 00 00 00 代表真正数据记录的基址

5) CD代表校验值

最后行(结束行)：

1) 00代表数据域长度为0

2) 0000代表地址将放入到内存的位置

3) 01代表文件结束

4)FF校验值(01h + NOT(00h + 00h + 00h +01h))
