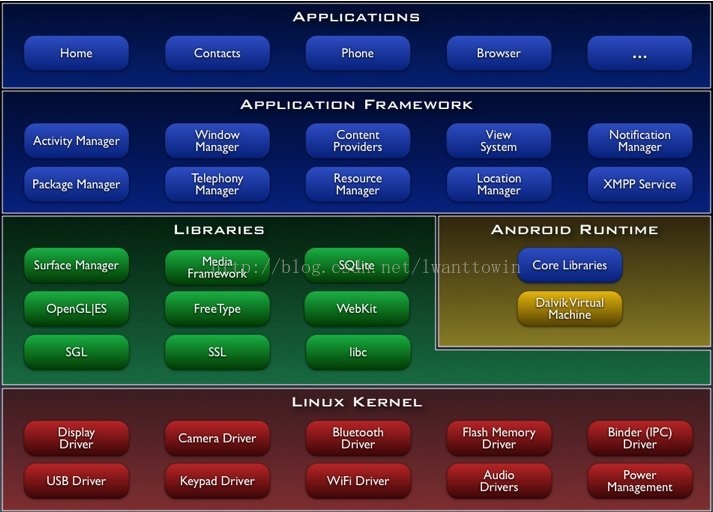

Android系统架构图

一、Aplications（应用层）

　　应用是用Java语言编写的云新在虚拟机上的程序。

二、Application Framework（应用框架层）

　　这一层是编写Google发布的核心应用时所使用的API框架，开发人员可以使用这些框架来开发自己的应用。

　　View System：可以用来构建应用程序，它包括列表、网格、文本框、按钮以及可嵌入的Web浏览器。

　　Content Providers：它可以让一个应用访问另一个应用的数据，或共享它们自己的数据。

　　Resource Manager：提供非代码资源的访问，如本地字符串、图形和布局文件。

　　Notification Manager：应用可以在状态栏中显示自定义的提示信息。

　　Activity Manager：用来管理应用程序生命周期并提供常用的导航退回功能。

　　Window Manager：管理所有的窗口程序。

　　Package Manager：Android系统内的程序管理。

三、Libraries、Android Runtime（系统运行库层）

　　当使用Android应用框架时，Android系统会通过一些C/C++库赖支持我们使用的各个组件，使其能更好地为我们服务。

　　Bionic系统C库：C语言标准库，系统最底层的的库，C库通过Linux系统来调用。

　　多媒体库（MediaFramework）：Android系统多媒体库，基于PackerVideo OpenCORE，该库支持多种常见格式的音频、视频的回放和录制，以及图片，比如MPEG4、MP3、AAC、AMR、JPG、PNG等。

　　SGL：2D图形引擎库。

　　SSL：位于TCP/IP协议与各种应用层协议之间，为数据通信提供支持。

　　OpenGL ES 1.0：3D效果的支持。

　　SQLite：关系数据库。

　　Webkit：Web浏览器引擎。

　　FreeType：位图（bitmap）及矢量（vector）字体。

　　在Android操作系统中，每个Java程序都运行在Dalvik虚拟机上，其只能执行.dex的可执行文件，当Java程序通过编译后，最后还需要通过SDK中的dx工具转为成.dex格式才能正常在虚拟机上执行，Java虚拟机运行的是Java字节码，而Dalvik虚拟机运行的则是其专有的文件格式dex（Dalvik Exceutable）的文件。

　　Dalvik虚拟机有如下几个主要特征：

　　1.专有的dex文件格式。

　　2.dex的优化，dex文件的结构是紧凑的。

　　3.基于寄存器。

　　4.一个应用，一个虚拟机实例，一个进程。每一个Android应用度运行在一个Dalvik虚拟机实例中，每一个虚拟机实例都是一个独立的进程空间。

四、Linux Kernel（Linux内核层）

　　显示驱动（Display Driver）：基于Linux的帧缓冲（Frame Buffer）驱动。

　　键盘驱动（KeyBoard Driver）：作为输入设备的键盘驱动。

　　Flash内存驱动（Flase Memory Driver）：基于MTD的Flash驱动程序。

　　照相机驱动（Camera Driver）：常用的基于Linux的v412（Video for Linux）的驱动。

　　音频驱动（Audio Driver）：常用的基于ALSA的高级Linux声音体系驱动。

　　蓝牙驱动（Bluetooth Driver）：基于IEEE 802.15.1标准的无线传输技术。
