一、EmBitz软件获取与安装

1、EmBitz软件的获取

EmBitz原名Em::Blocks，是基于Code::Blocks开发的，面向嵌入式的C/C++集成开发环境。支持J-Link和ST-Link调试器。使用J-Link仿真器时需安装J-Link GDB Server。

EmBitz下载地址：http://www.emblocks.org/web/downloads-main

J-Link GDB Server下载地址：https://www.segger.com/downloads/jlink

2、EmBitz软件的安装

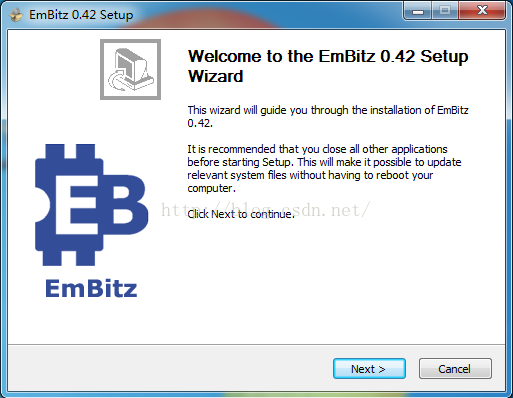

软件下载后解压，运行安装包开始安装，如下图：

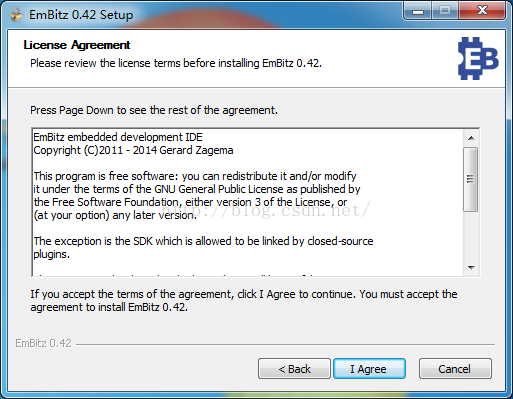

点击“Next”按钮开始安装，出现授权界面点击“IAgree”按钮。

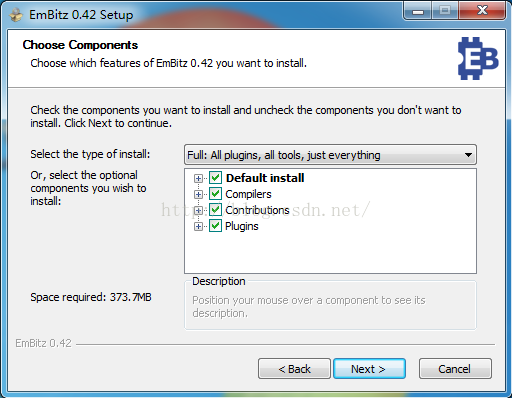

出现组件选择界面，默认为全选，点击“Next”按钮继续

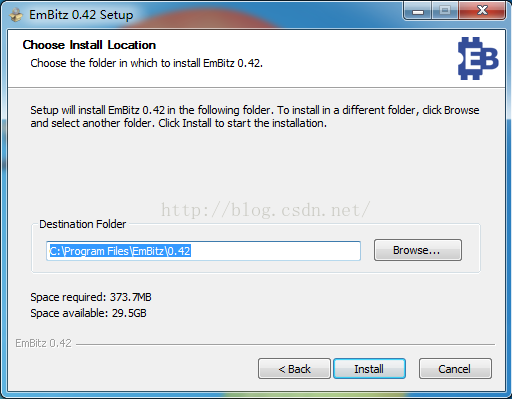

出现选择安装路径选择界面，选择安装路径，点击“Install”按钮。

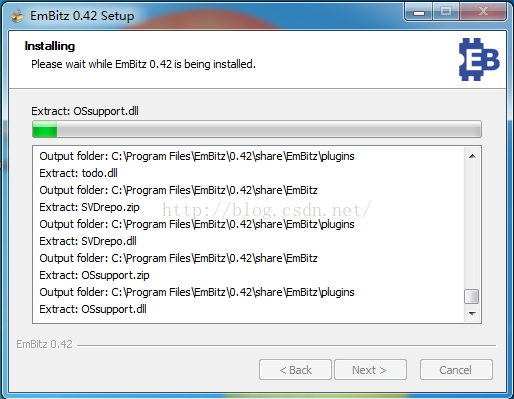

开始安装，无需干预。

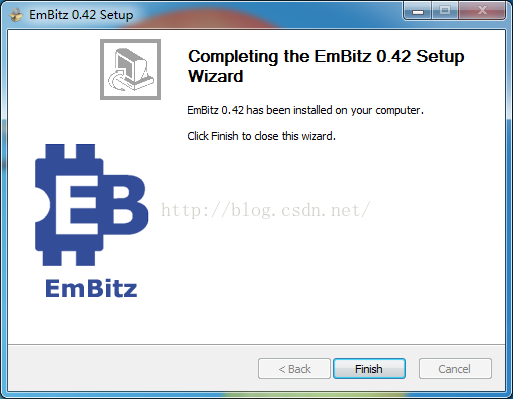

安装完成，点击“Finish”按钮。

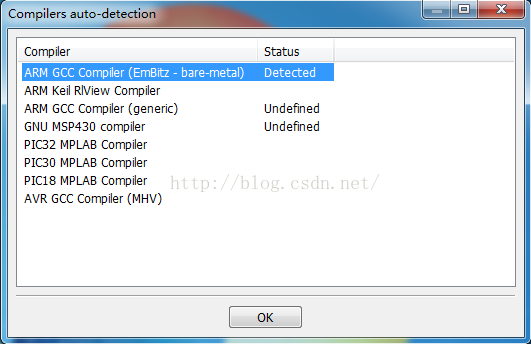

弹出检测编译器界面，点击“OK”完成安装过程。



二、在EmBitz中创建并调试项目

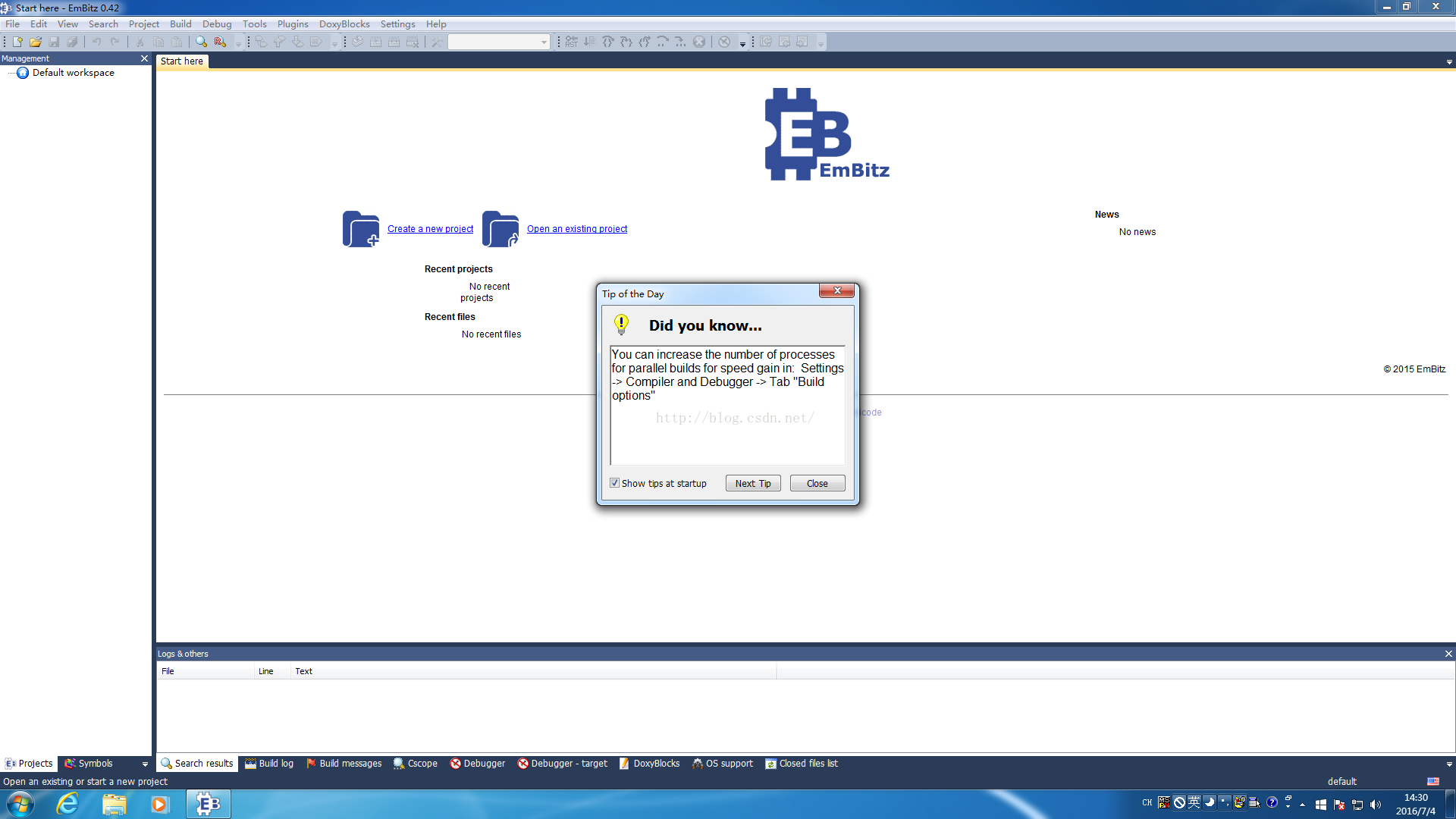

1、启动安装好的EmBitz软件，如下图：

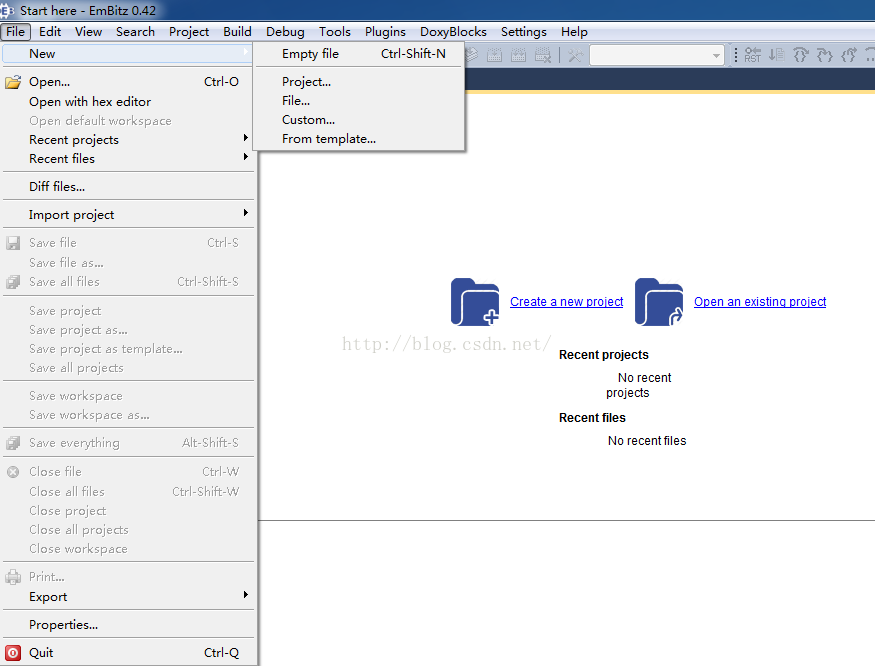

2、点击“File”菜单，选择“New”，选择“Project”

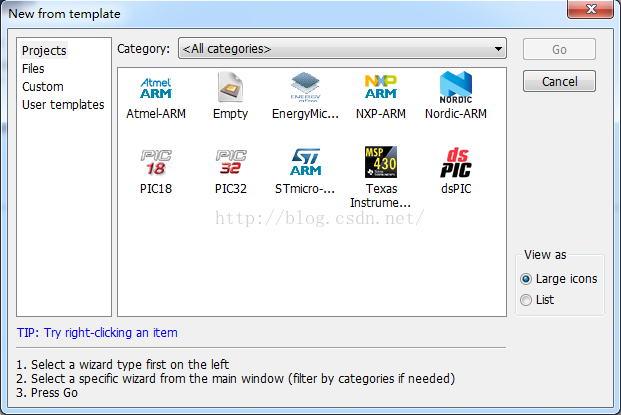

3、出现项目类型选择界面，如下图。选择ST类型的项目，点击“Go”按钮

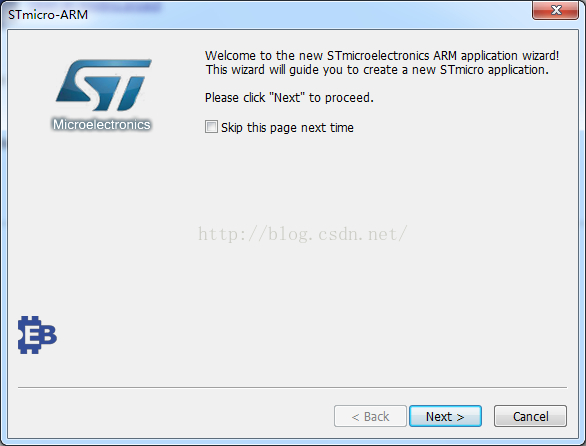

4、点击“Next”按钮

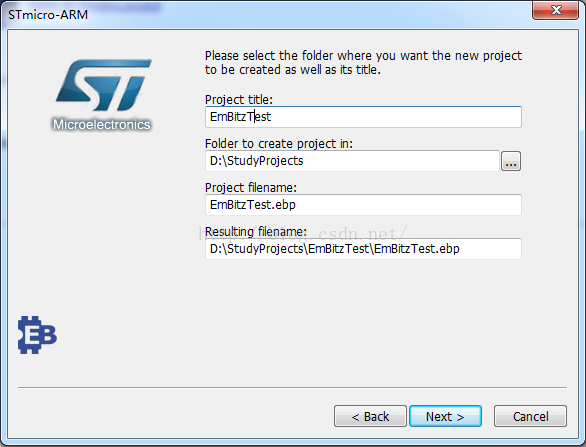

5、出现项目名称及项目路径输入界面。输入项目名并选择路径，如下图所示：

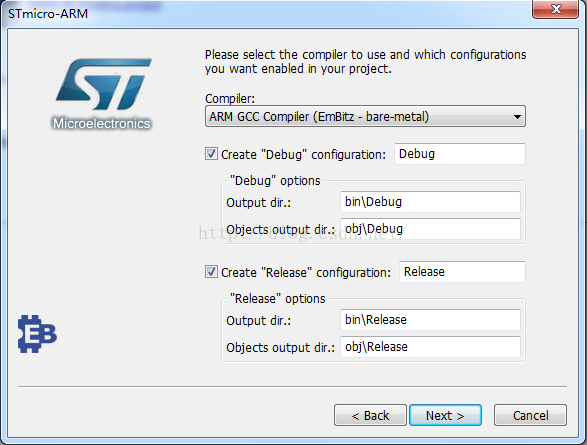

6、设置“Debug”和“Release”路径。点击“Next”按钮

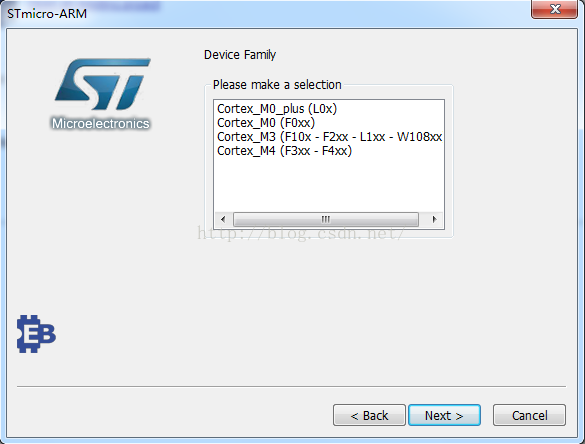

7、选择ST设备族，然后进入下一步

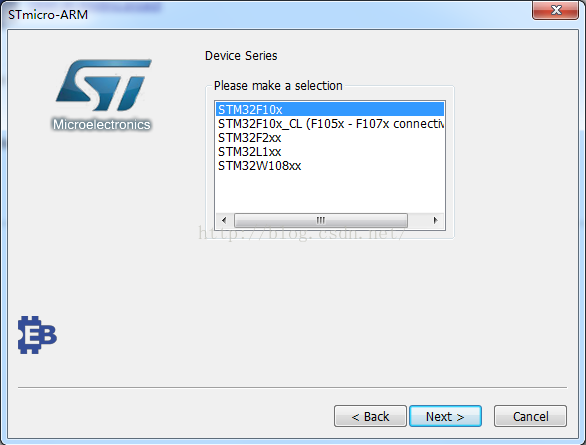

8、选择设备系列，然后进入下一步

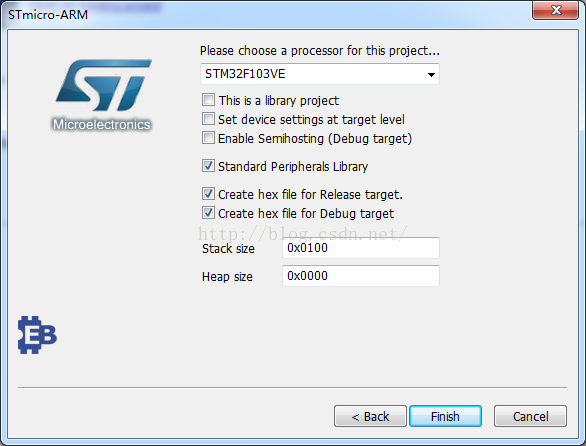

9、选择目标处理器，点击“Finish”按钮

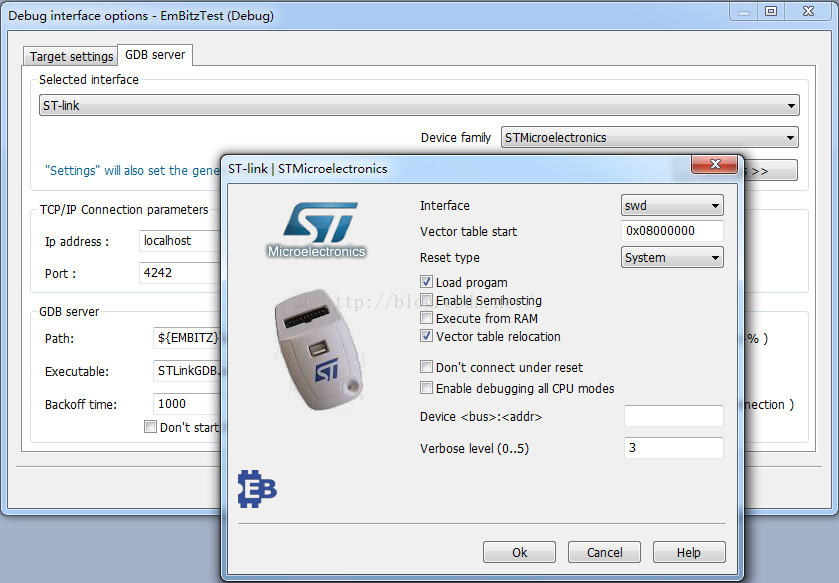

10、弹出调试接口配置选项，默认是ST-Link，我们要使用J-Link作为调试设备，所以点击“Cancel”按钮

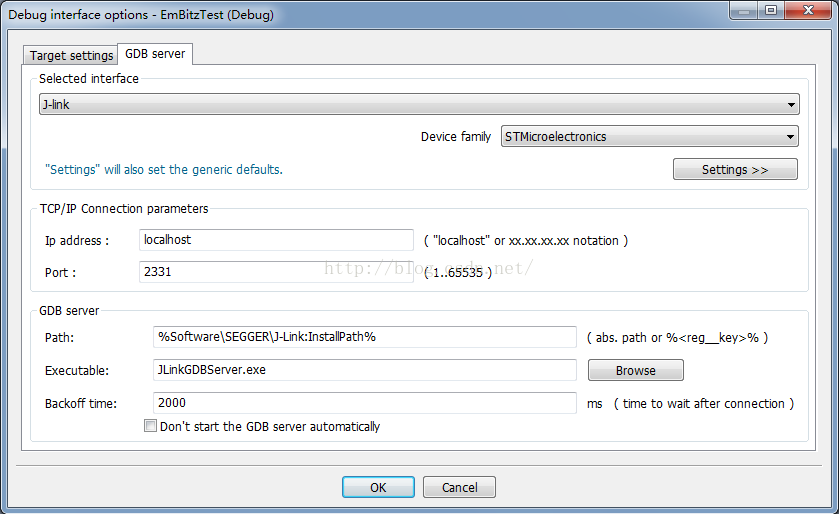

在“GDB Server”选项卡的“SelectedInterface”列表框中选择J-Link，在“Device Family”中选择STMicroelectronics

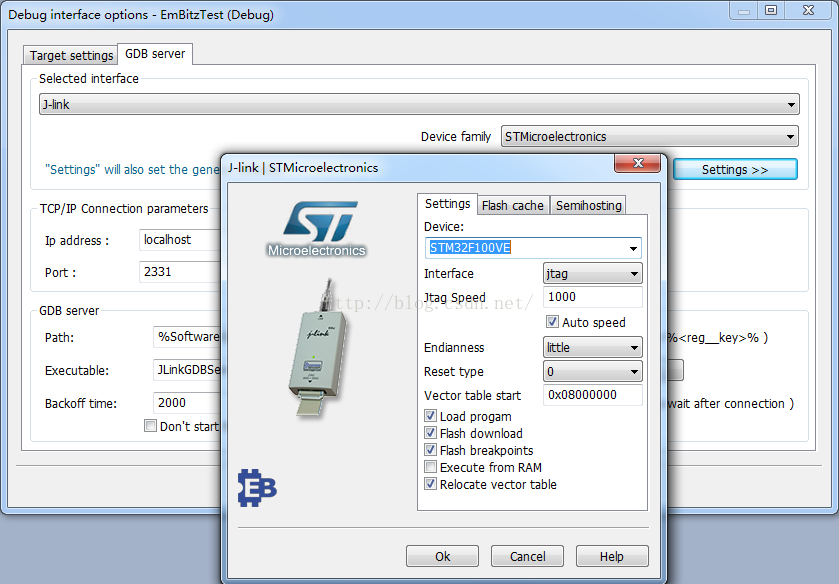

点击“Settings”出现如下界面，在“Device”列表框中选择和前面目标设备一致的设备。

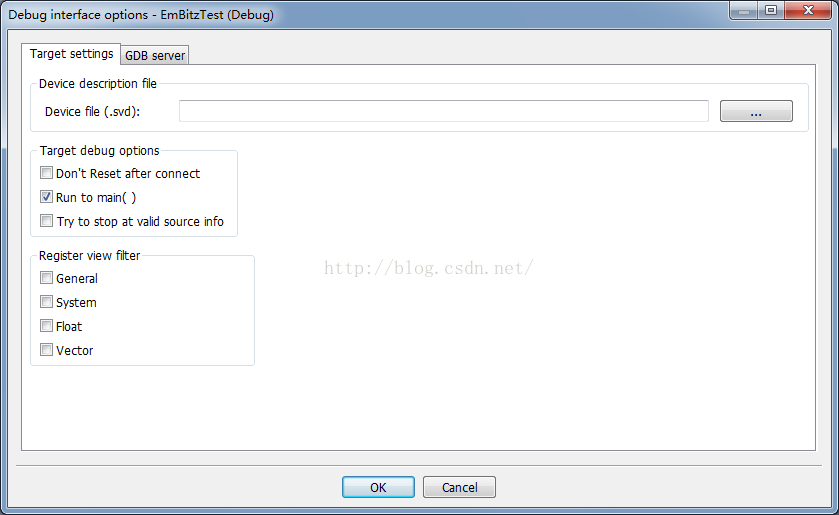

切换到“TargetSettings”选项卡，选中“Target debug options”标签下的“Run to main()”复选框。点击“OK”按钮完成配置

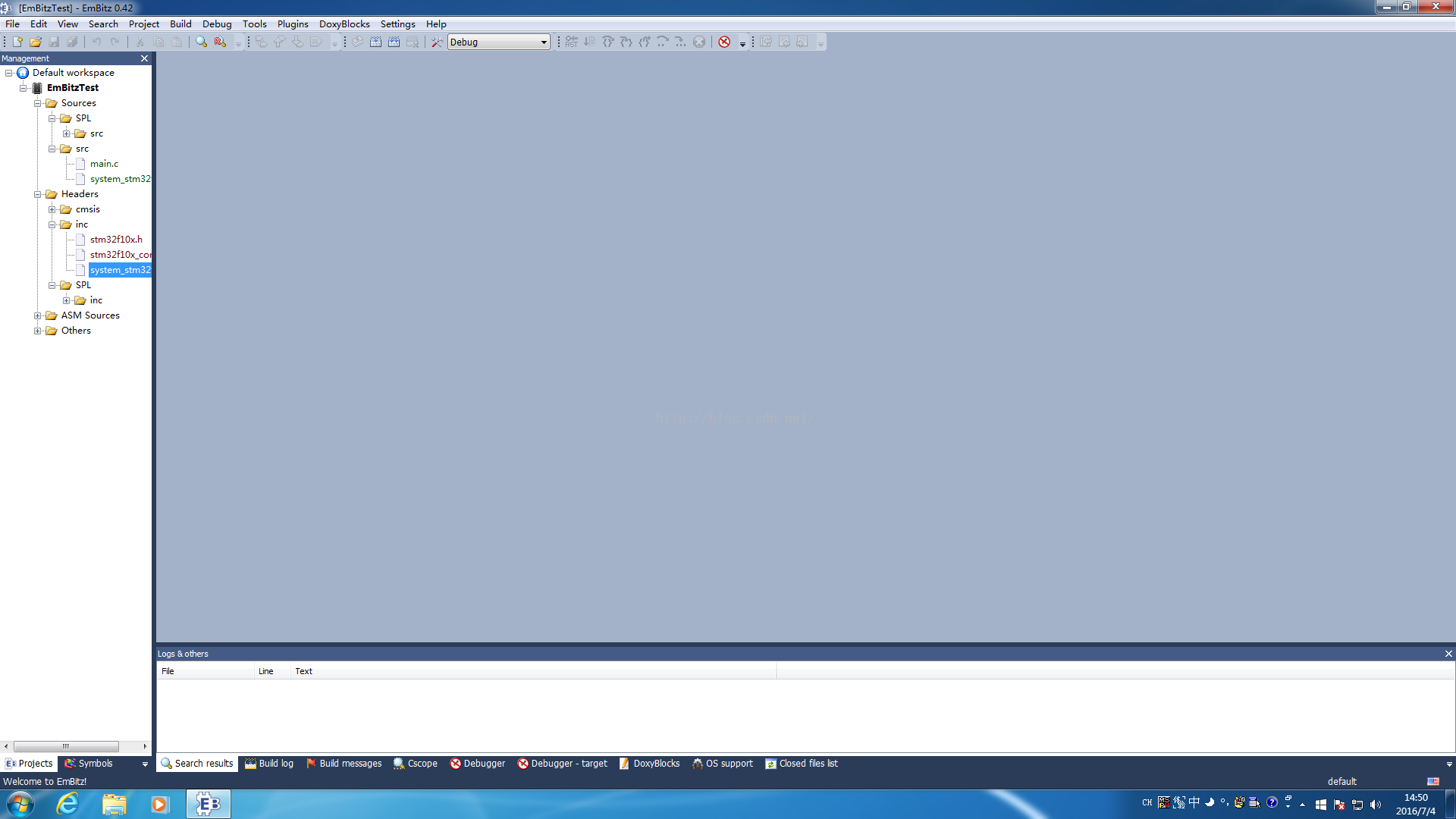

11、出现如下的项目结构

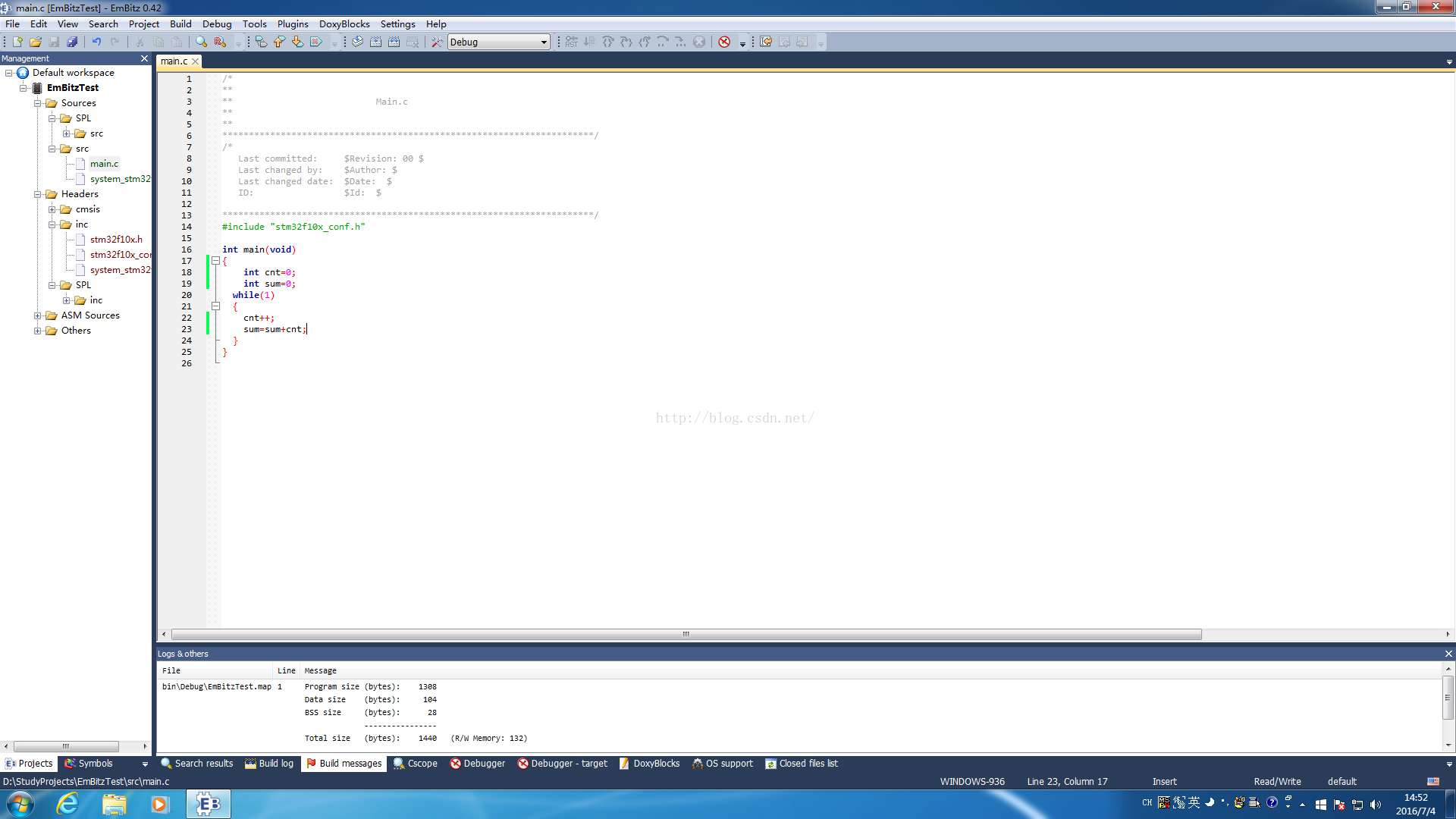

12、编译该项目，无错误。

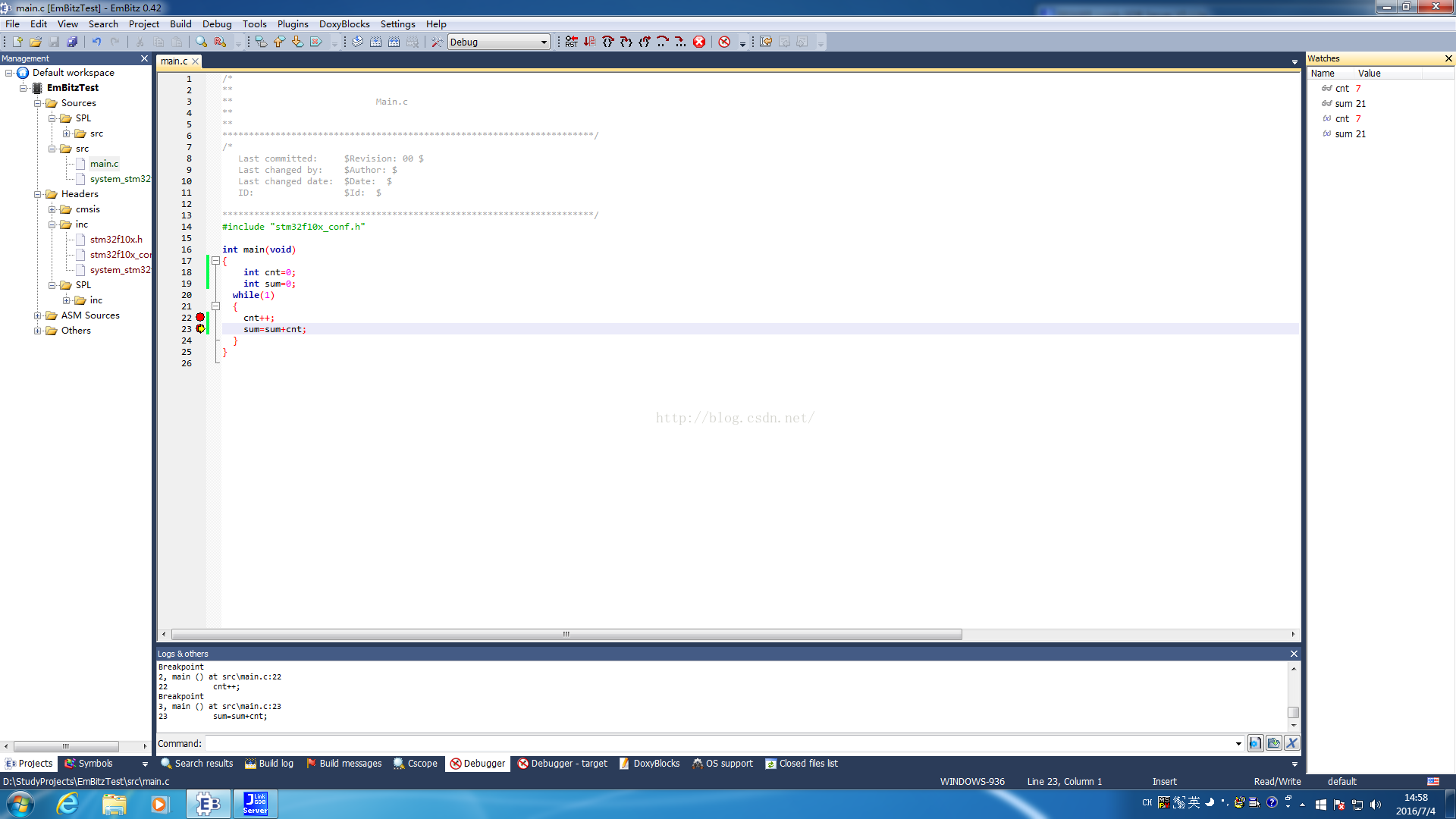

13、下载到目标设备并使用J-Link调试结果正确。

至此EmBitz开发STM32项目的开发环境配置完成。
