Fast R-CNN整体把握

RCNN很好地解决了目标检测分类和定位的问题。但是缺点是速度太慢。

原因1：2k个候选区域都要经过变形成统一的正方形才能依次输入CNN进行特征提取。候选区域可能是互相包含的，这就导致原图同一个区域特征的重复提取。

原因2：RCNN的分类和回归是分开的，耗费时间和空间。每个候选区域都要经过相同的CNN和分类+回归，复杂度与候选区域数量成正比。

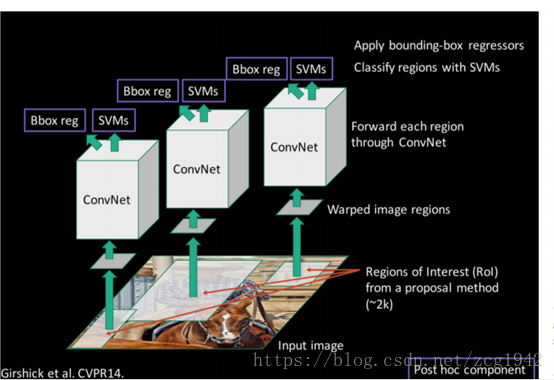

如下图所示，R-CNN先得到约2000个候选区域，对每个候选区域进行warp，特征提取，SVM分类与Bbox的位置回归。

Ross Girshick在15年推出Fast RCNN。同样使用最大规模的网络，FastRCNN和RCNN相比，训练时间从84小时减少为9.5小时，测试时间从47秒减少为0.32秒。我们看看Fast RCNN是如何解决最开始提到的两个问题的。

针对问题1

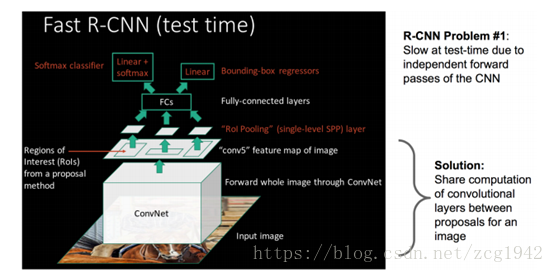

原始做法是先得到原始图像的ROI，再分别送CNN，改进思路是直接将原图送入CNN得到feature map，然后再加入候选框的信息，在feature map上得到候选区域映射的patch。这样就只对图像进行了一次卷积特征的计算，比RCNN提速100倍。

这样做又会引入两个新问题，原始先得到ROI可以通过warp归一化尺寸控制到全连接时的大小，那现在在特征图上怎么进行尺寸的归一化，总不能继续warp吧？还有，既然是在特征图上找ROI，那候选区域与特征图的对应关系如何确定呢？

关于第一点尺寸归一化的问题，何恺明研究员在2014的论文中将空间金字塔池化Spatial Pyramid Pooling(SPP)结构引入了CNN，使CNN可以处理任意size和scale的图像。

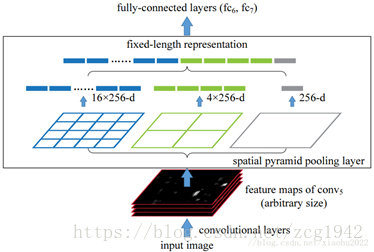

如上图所示，在卷积层和全连接层之间加入了SPP layer。此时网络的输入可以是任意尺度的，在SPP layer中每一个pooling的filter会根据输入调整bin大小，从右到左三级bin的个数分别是1,4,16，这样SPP的输出尺度始终是固定的，是1+4+16维。提取候选区特征和构建金字塔的过程都在ROI Pooling中完成。

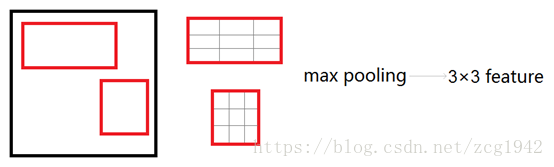

为什么bin的个数之和就是输出的维度呢？因为这一层使用最大池化（max pooling）来将RoI区域转化成固定大小为HW的特征图。如下图，我们可以设定每个候选区域的分块数，但依然不能保证每一个bin内的大小是一样的，最大池化就可以简单理解成求块内最大值的过程，这样不管每一个bin是多大，最后都只输出1个值：最大值。

Fast-RCNN就使用了SPPlayer的变种——RoI pooling层。SPP是金字塔结构，每层的最大池化结果拼接做输出，但其实金字塔的每层都可以起到归一化尺寸的目的。RoI pooling层就只使用了金字塔的一层，因为实验表明多尺度学习只增加了一点点mAP，但是计算量成倍增加。

关于第二点特征图位置与候选框位置对应关系的问题。这里要引入感受野Receptive Field的概念，表示特征图中每个像素点源自哪部分原始像素点的加权和。由特征图是可以倒推出特征图中每个像素点的感受野的，计算过程受到卷积核填充因子和步长的影响，为了方便计算，设定卷积核尺寸为F时填充大小为F/2，那么映射关系就只与步长S有关：特征图(0,0)位置对应的感受野中心坐标是(0,0)；特征图(x,y)位置对应的感受野中心坐标是(Sx,Sy)。但现在我们已知的是空域的候选框位置，怎么得到该候选框在特征图中的位置呢，其实和感受野的颜色关系是差不多的，都是S倍的关系，只不过要根据取整的关系进行正负1的调整：

Given a window in the image domain, we project the left (top) boundary by: x 0 = bx/Sc + 1 and the right (bottom) boundary x 0 = dx/Se − 1.

针对问题2

另外，之前RCNN的处理流程是先提proposal，然后CNN提取特征，之后用SVM分类器，最后再做bbox regression，而在Fast-RCNN中，作者巧妙的把bbox regression放进了神经网络内部，与region分类和并成为了一个multi-task模型，损失函数使用了多任务损失函数(multi-task loss)，将边框回归直接加入到CNN网络中训练。实际实验也证明，这两个任务能够共享卷积特征，并相互促进。

既然是多任务，那么损失函数就由两项构成：一个是分类损失，一个是回归损失。因为是多分类，理所当然地使用softmax得到该RoI属于各个标签的概率， $p=(p_0,...,p_K)$ 。但是这里没有使用交叉熵，对于真实标签 $u$ ， $L_{cls}(p,u)=-logp_u$
