Fater R-CNN 整体把握

在R-CNN中提到过，候选区域的提取和之后的目标检测其实是独立的，所以我们可以使用任意的算法如SS。Fast-RCNN改进的是目标检测部分，但是其实候选区域的提取也挺费时的，Faster R-CNN就把改进方向放在了这里。

我们已经领略到了CNN的强大，所以Faster R-CNN把提取候选框的任务也交给神经网络来做。我们把完成这一任务的神经网络叫做Region Proposal Network（RPN）。

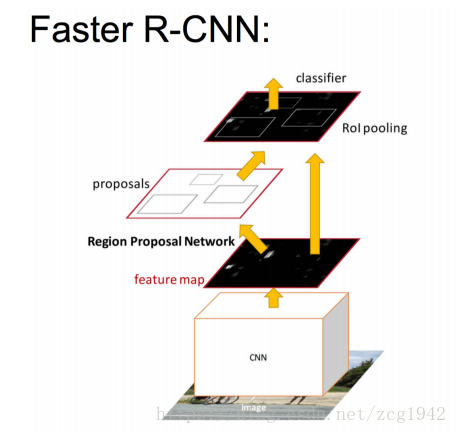

可以看到在Faster R-CNN中候选框的提取不再是第一步。在RPN之前已经有一个CNN用于生成feature map，CNN中包括一系列卷积（Conv+Relu）和池化（Pooling）操作，卷积层的操作由RPN和Fast RCNN共享（提升速度）。在CNN最后一个卷积层后面才是RPN，RPN在feature map上得到候选区域。RPN引入了多尺度Anchor。通过Softmax对anchors属于目标(foreground)还是背景(background)进行分类判决，并使用Bounding Box Regression对anchors进行回归预测，获取Proposal的精确位置，并用于后续的目标识别与检测。简单来说和之后的目标检测一样，就是分类+回归，不同的是这里的分类只需要判断是目标还是背景，不需要知道具体的类别。

除了CNN和RPN。还有两个重要部分：

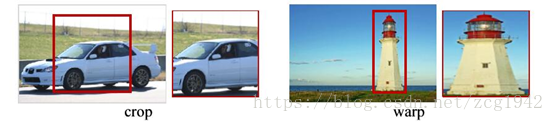

RoIPooling，综合卷积层特征feature maps和候选框proposal的信息，将propopal在输入图像中的坐标映射到最后一层feature map(conv5-3)中，对feature map中的对应区域进行池化操作，得到固定大小(7×7)输出的池化结果，并与后面的全连接层相连。池化的主要目的还是得到大小固定的向量，便于输入神经网络。原始的对候选框中图像进行大小归一化的方法是crop和warp。

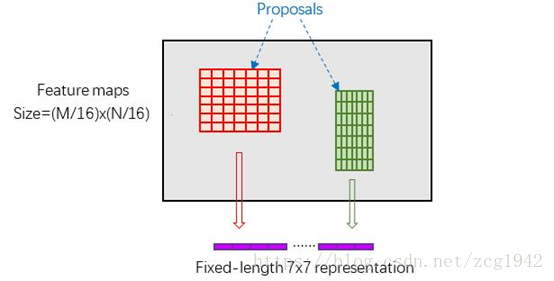

可以看到两种方法都有失真。所以我们换了一种思路，没必要对图像大小归一化，只需要对它们形成的向量归一化就好了。M×N尺度，将proposal的坐标映射到M16×N16大小的conv5-3中，然后将Proposal在conv5-3的对应区域水平和竖直均分为7等份，并对每一份进行Max Pooling或Average Pooling处理，得到固定大小(7×7)输出的池化结果，实现固定长度输出(fixed-length output)，如下图所示。水平和竖直方向分别是7等分就可以，不必使得水平和竖直的每一块大小都相同，最后使用最大池化或者平均池化，使得每一块不管大小，都只有一个输出，则得到了统一的7x7的大小。

Classificationand Regression: 全连接层后接两个子连接层——分类层(cls)和回归层(reg)，分类层用于判断Proposal的类别，回归层则通过boundingbox regression预测Proposal的准确位置。https://blog.csdn.net/Zachary_Co/article/details/78890768

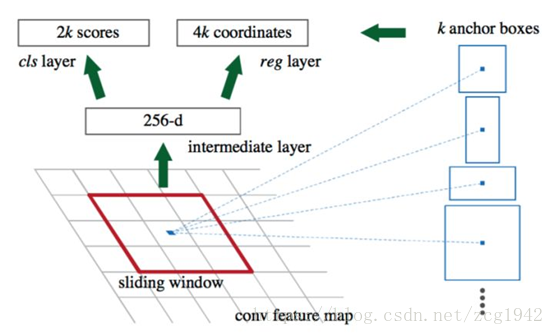

还没有仔细了解一下ss方法，现在先来看一下RPN。RPN使用一个3x3的卷积核，在feature map上滑动窗口。但是Anchor不是指这个3x3的核，而是3x3卷积核在滑动的过程中，将核中心位置映射回输入图像，生成的3种尺度（scale 边长为128，256,512的正方形），3种长宽比（aspect ratio 1:1,1:2,2:1），共9种的候选框。特征图conv5-3每个位置都对应9个anchors，如果featuremap的大小为W×H，则一共有W×H×9个anchors，滑动窗口的方式保证能够关联conv5-3的全部特征空间，最后在原图上得到多尺度多长宽比的anchors。
