近代数字信号处理实验-DFT分析信号的频谱

一、实验目的

(1)掌握利用DFT近似计算不同类型信号频谱的原理和方法。

(2)理解误差产生的原因及减小误差的方法。

(3)培养学生自主学习能力,以及发现问题、分析问题和解决问题的能力。

二、知识点及背景知识

(1)利用DFT分析连续信号的频谱,DFT参数

(2) 声音包括语音、乐音、噪音等。乐音发音物体有规律地振动而产生的具有固定音高的音,如音乐中的1(Do)、2(Re)、3(Mi)。按照音高顺次排列的一串乐音就是音阶,如大家熟悉的1(Do )2(Re)3(Mi) 4(Fa)5(So)6(La)7(Si)就是音阶。乐音由不同频率的正弦信号构成,其最简单的数学模型是cos(2pft),如C大调音阶各乐音对应的频率如下表:

乐音

1

2

3

4

5

6

7

对应频率

261.63

293.66

329.63

349.23

392

440

493.88

三、研讨内容

1.利用DFT分析x(t)=Acos(2pf1t)+Bsin(2pf2t)的频谱,其中f1=200Hzf2=220Hz。分析题目,给出合适的DFT参数,并对实验结果进行分析,讨论窗口的长度和窗口的类型对谱分析有何影响。

 (1)A=B=1; (2)A=1,B=0.1。

  • 代码:

A = 1;B =0.1;f1 =200;f2 = 220;

t = [0:0.001:0.5];

y = A*cos(2*pi*f1*t)+B*sin(2*pi*f2*t);

subplot(2,2,1);plot(t,y);title('原始信号');

axis([0,0.5,-2,2])

y2 = fftshift(fft(y));

fs = linspace(-1000/2,1000/2,length(y));

subplot(2,2,2);plot(fs,abs(y2));title('原始频谱')

bm = blackman(length(y));

win = y.*bm';

subplot(2,2,3);plot(t,win);axis([0,0.5,-2,2]);

title('加blackman窗后信号')

subplot(2,2,4);

win_fft = fftshift(fft(win));

fs = linspace(-1000/2,1000/2,length(win));

plot(fs,abs(win_fft));

title('加blackman窗后频谱')

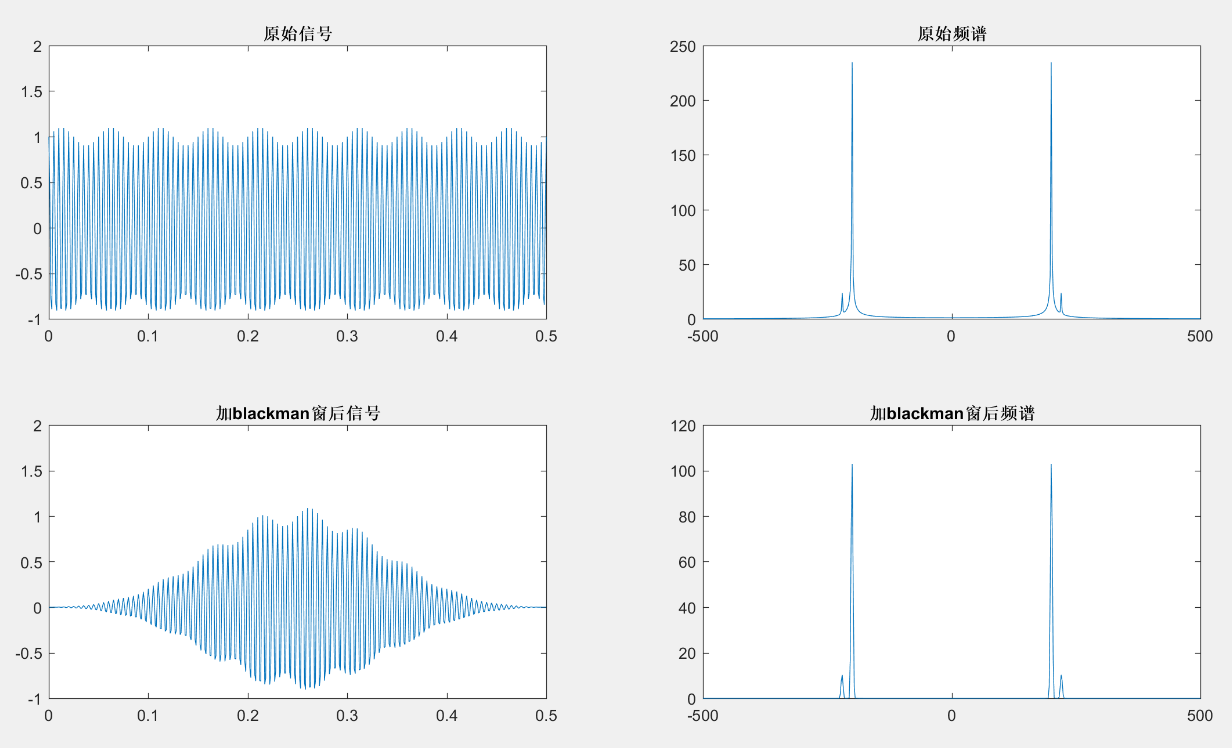

  • 结果:

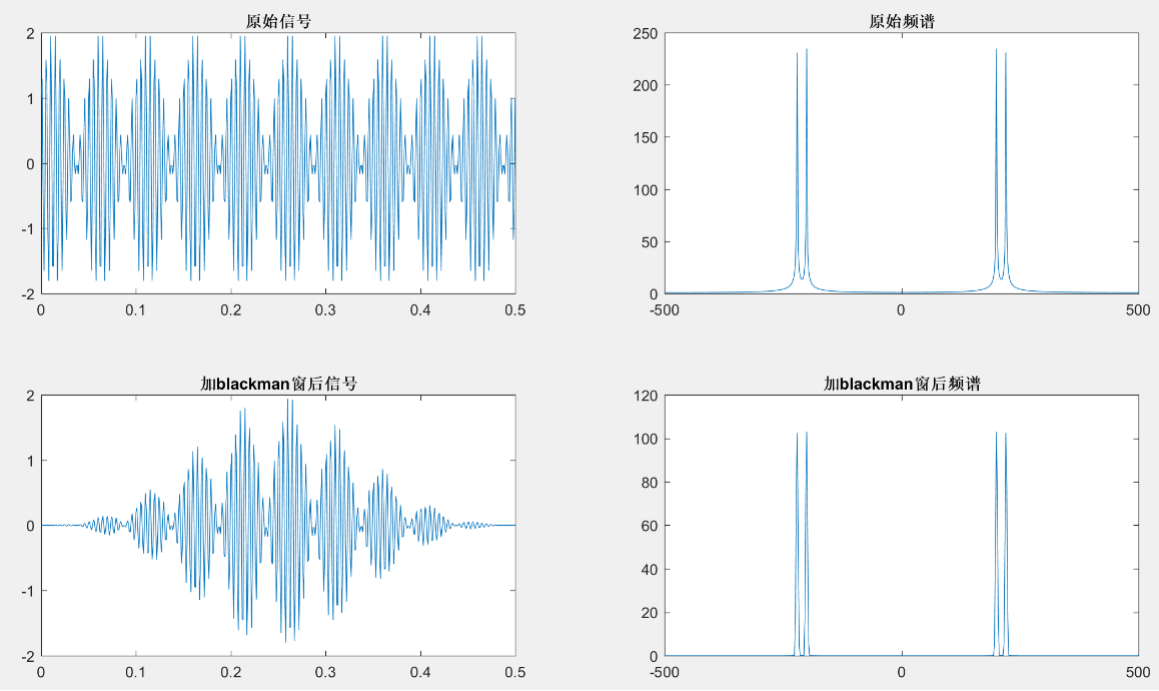

A=B=1

      A=1,B=0.1





  • 分析:

实验中DFT点数为信号长度,从图中可以看出,blackman窗的频谱泄露要比矩形窗(原始带限信号)的小。

  • 代码:

w0 = 12*pi/64;w1 = 13*pi/64;

k = 0:63;L =64;

xk = cos(w0*k)+1*cos(w1*k);plot(xk);

xk_f = fftshift(fft(xk,L));f1 = (0:L-1)/L;

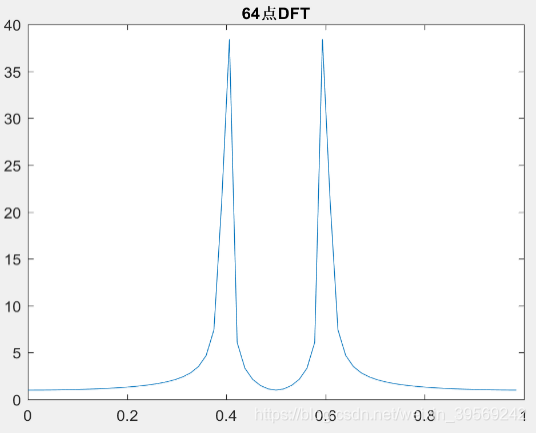

figure(1);plot(f1,abs(xk_f));title('64点DFT')

k = 0:127;L =128;

xk = cos(w0*k)+1*cos(w1*k);

xk_f = fftshift(fft(xk,L));f1 = (0:L-1)/L;

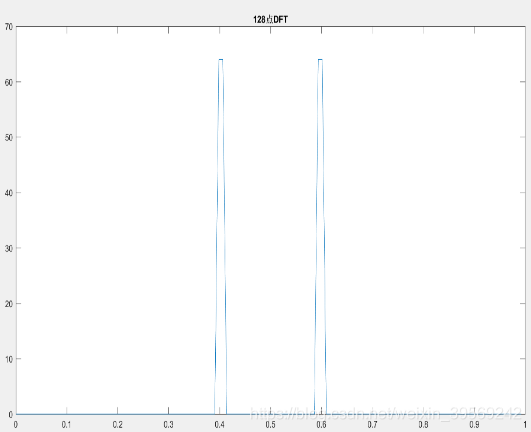

figure(2);plot(f1,abs(xk_f));title('128点DFT')

k = 0:511;L =512;

xk = cos(w0*k)+1*cos(w1*k);

xk_f = fftshift(fft(xk,L));f1 = (0:L-1)/L;

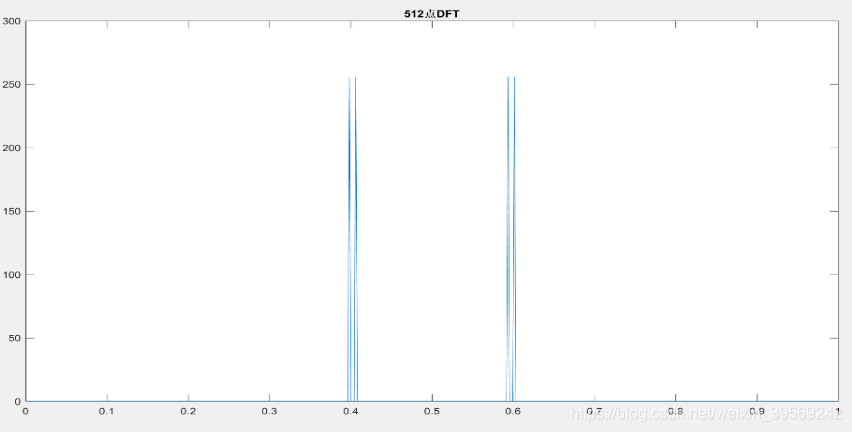

figure(3);plot(f1,abs(xk_f));title('512点DFT')

  • 结果:



  • 分析:

64点DFT时,两个谱峰混在一起,无法分辨出来;128点DFT时,两个谱峰依旧混在一起,无法分辨出来;512点DFT时,两个谱峰分离开了。因为DFT是对离散信号频谱DTFT的等间隔抽样,DFT点数越多,谱线间隔越小,频谱会显示更多的细节,也就能够区分出相邻的谱峰了。

3.(*)利用DFT分析音阶信号yueyin1.wav的频谱。要求读取该信号的抽样频率,获得时域抽样点数N,确定信号的持续时间以及合适的DFT点数,并根据谱分析的结果,判断是什么调的音阶。

C大调对应频率

乐音

1

2

3

4

5

6

7

对应频率

261.63

293.66

329.63

349.23

392

440

493.88

  • 代码:

[y,fs] = audioread('yueyin1.wav')%y为时域抽样点数,fs为抽样频率8000Hz

N = length(y);L = N

FFT = fftshift(fft(y,L));Wsam = 2*pi*fs

W = (-Wsam/2+(0:L-1)*Wsam/L)/(2*pi)

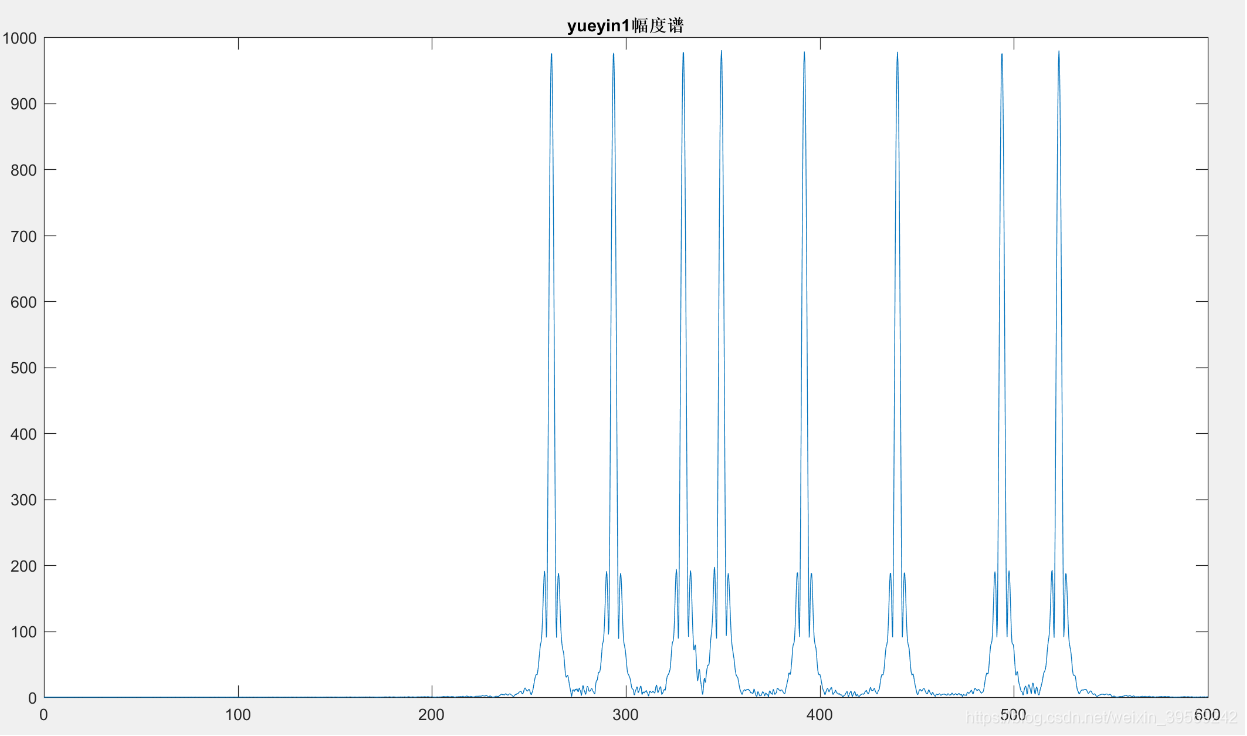

plot(W,abs(FFT));axis([0,600,0,1000]);title('yueyin1幅度谱')

  • 结果:

  • 分析:

从图中可以看出,yueyin1对应的是C大调。实验中得出,信号抽样频率为8KHz,抽样点数32000点,从而计算出信号持续时间为32000/8000=4S,这与播放器显示的时长一致。本实验中采取的DFT点数为信号时域点数。

(1)利用DFT分析和弦信号hexian1.wav频谱,确定构成该和弦是哪几个乐音(即什么频率分量)

  • 代码:

[y,fs] = audioread('hexian1.wav');

N = length(y);L = N

FFT = fftshift(fft(y,L));Wsam = 2*pi*fs;W = (-Wsam/2+(0:L-1)*Wsam/L)/(2*pi)

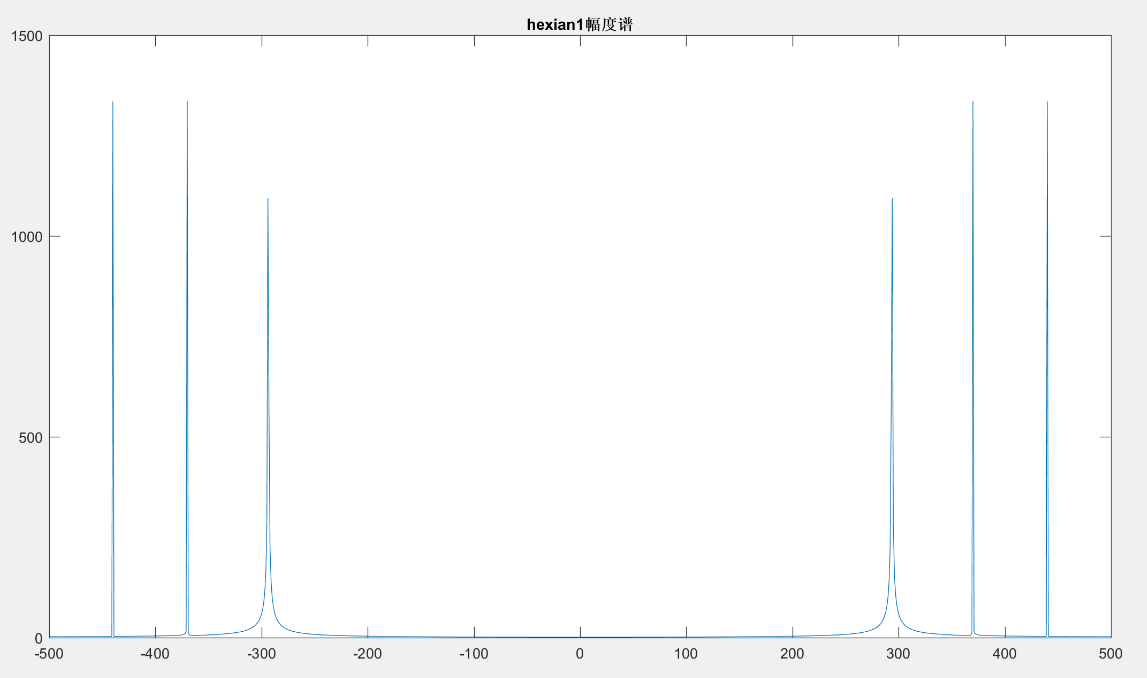

figure(1);plot(W,abs(FFT));axis([-500,500,0,1500]);title('hexian1幅度谱')

plot(W,abs(FFT));axis([0,600,0,1000]);title('yueyin1幅度谱')

  • 结果:



  • 分析:

与乐音表对比,该和弦应该是由2、5、6乐音组成。

(2)若乐曲全音符的持续时间为0.2s, 16分音符,从理论上分析利用DFT分析其乐音构成会出现什么问题?设计实验验证一下你的判断,并给出解决问题的方案。

  • 代码:

%0.2s的16分音符

N=100;L=1024;f1=100;f2=200;f3=300;

fs=1000;ws=2*pi*fs;

T=1/fs;t=(0:(N-1))*T;

y=cos(2*pi*f1*t)+cos(2*pi*f2*t)+cos(2*pi*f3*t);

Y=fftshift(fft(y,L));w=(-ws/2+(0:L-1)*ws/L)/(2*pi);

figure(2);subplot(2,1,1);plot(w,abs(Y));

axis([-350,350,0,80]);title('矩形窗截短后幅度谱');

wh = (hann(N))';y = y.*wh;

Y2 = fftshift(fft(y,L))

subplot(2,1,2);plot(w,abs(Y2));axis([-350,350,0,50]);title('hann窗截短后频谱')

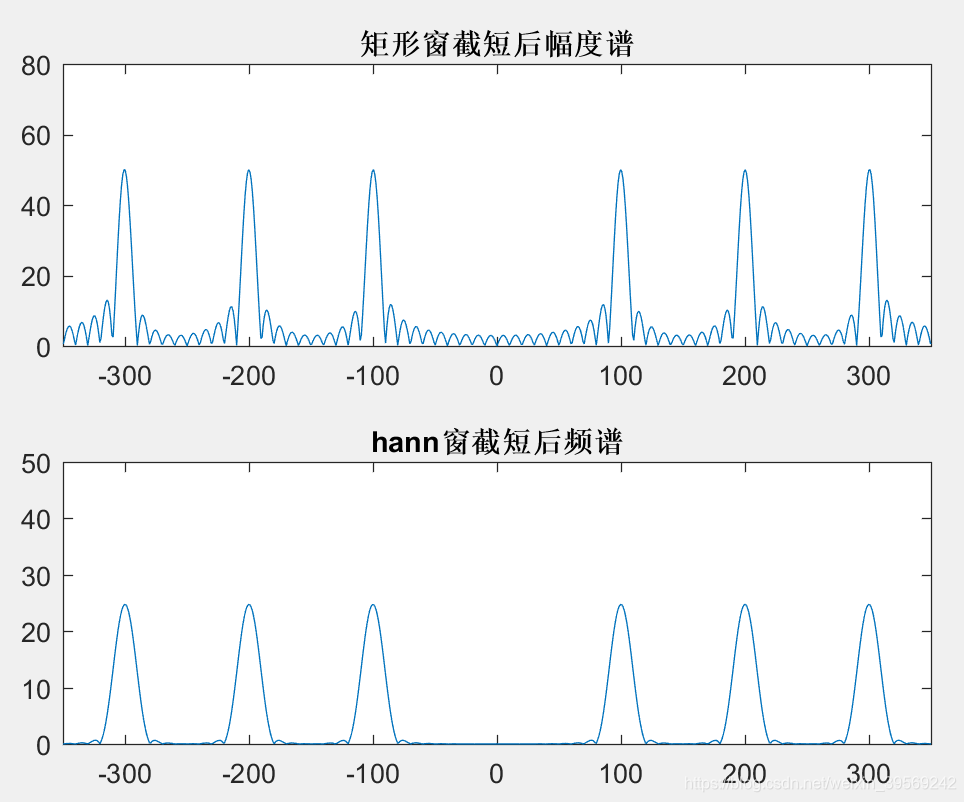

  • 结果:

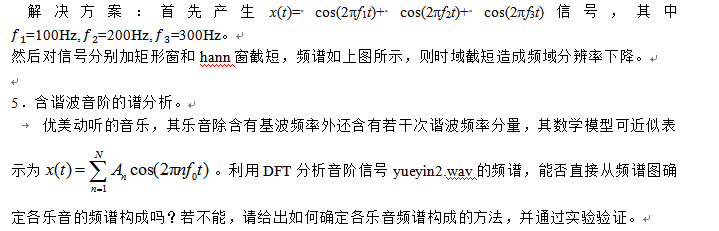

  • 分析:

  • 代码:

[y,fs] = audioread('yueyin2.wav')

ws = 2*pi*fs;N = length(y);L = N

w = (-ws/2+(0:L-1)*ws/L)/(2*pi);Y = fftshift(fft(y,L))

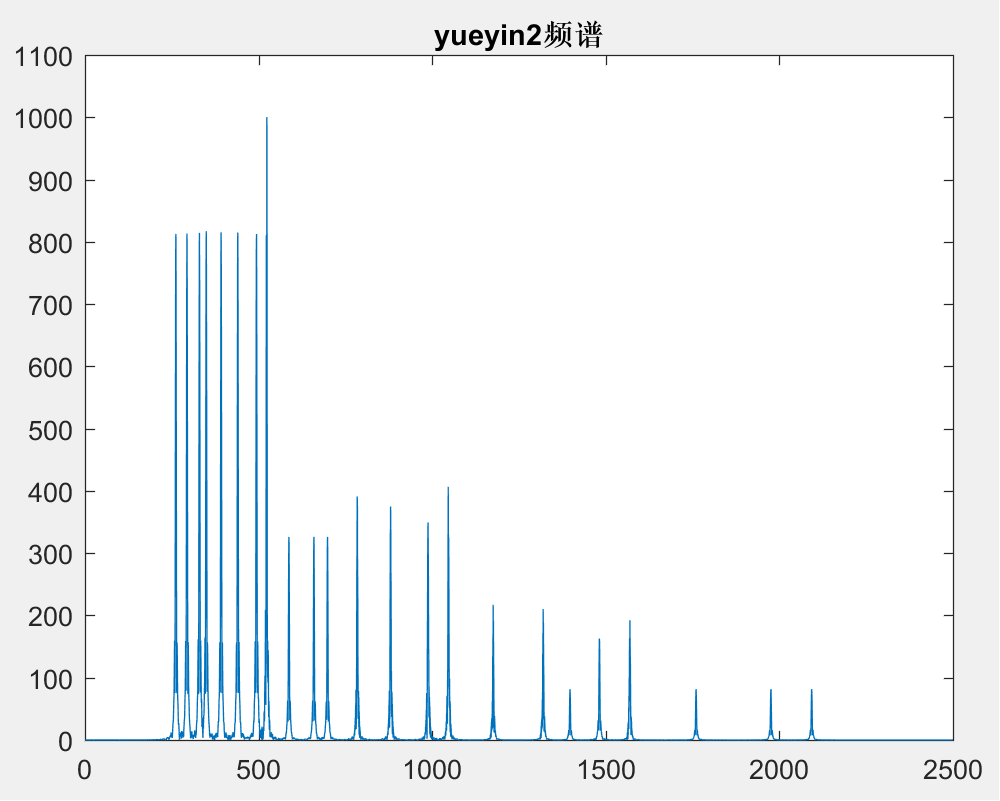

plot(w,abs(Y));axis([0,2500,0,1100]);title('yueyin2频谱')

for i =1:8

   k=y((i-1)*4000+1:i*4000)

   yueyin(k,i,ws)

end

%yueyin.m

function f = yueyin(y,i,ws)

    Y =fftshift(fft(y))

    N = length(y)

    L = N

    w = (-ws/2+(0:L-1)*ws/L)/(2*pi)

    subplot(2,4,i)

    plot(w,abs(Y))

    axis([200,2100,0,1000])

    title(i)

end

  • 结果:

​​​​​​​





  • 分析:

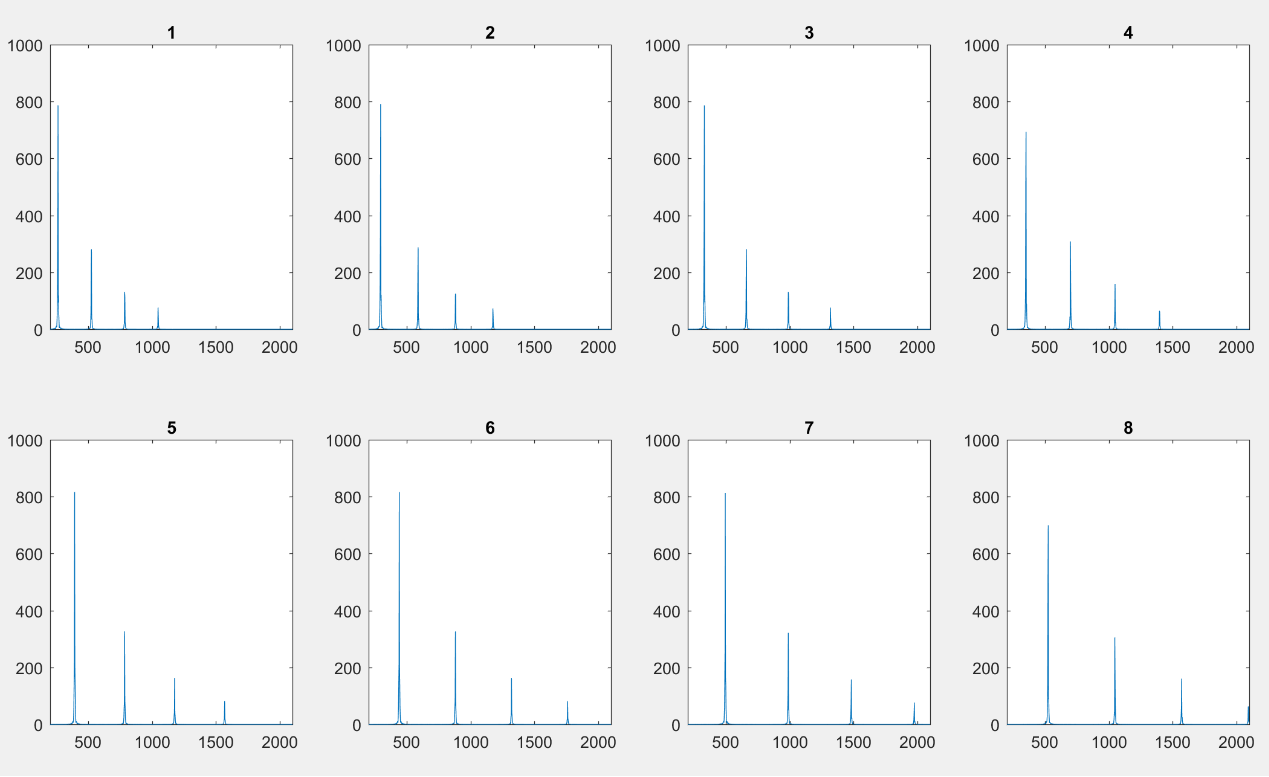

不能直接确定各乐音的频谱组成,因为频谱不包含时间信息,不能确定各乐音的频谱构成。解决方法:将乐音信号按时间分为八小段,再对每一小段进行谱分析,得到相应的频谱如上图所示。

从上图可以得到各个乐音谐波分量,1-7(i)的频率依次呈递增趋势。
