OpenCV与图像处理学习六——图像形态学操作：腐蚀、膨胀、开、闭运算、形态学梯度、顶帽和黑帽

OpenCV与图像处理学习六——图像形态学操作：腐蚀、膨胀、开、闭运算、形态学梯度、顶帽和黑帽

  • 四、图像形态学操作
    • 4.1 腐蚀和膨胀
      • 4.1.1 图像腐蚀
      • 4.1.2 图像膨胀
    • 4.2 开运算与闭运算
      • 4.2.1 开运算
      • 4.2.2 闭运算
    • 4.3 形态学梯度（Gradient）
    • 4.4顶帽和黑帽

有关图像处理前三次的笔记：
OpenCV与图像处理学习三——图像基本操作（1）
OpenCV与图像处理学习四——图像基本操作（2）
OpenCV与图像处理学习五——图像基本操作（3）

这是有关图像基本操作的最后一次笔记，有关图像形态学操作。

四、图像形态学操作

形态学，是图像处理中应用最为广泛的技术之一，主要用于从图像中提取对表达和描绘区域形状有意义的图像分量，使后续的识别工作能够抓住目标对象最为本质的形状特征，如边界和连通区域等。

下面会经常用到一个概念，这里先进行说明：

结构元素：设有两幅图像B，X，若X是被处理的对象，而B是用来处理X的，则B称为结构元素（structure element），又被形象地称作刷子。结构元素通常都是一些比较小的图像。

下面将介绍形态学的几种常用操作：腐蚀、膨胀、开运算和闭运算等。

4.1 腐蚀和膨胀

图像的膨胀（Dilation）和腐蚀（Erosion）是两种基本的形态学运算，其中膨胀类似于“领域扩张”，将图像中的白色部分进行扩张，其运行结果图比原图的白色区域更大；而腐蚀类似于“领域被蚕食”，将图像中白色的部分进行缩减细化，其运行结果图比原图的白色区域更小。

4.1.1 图像腐蚀

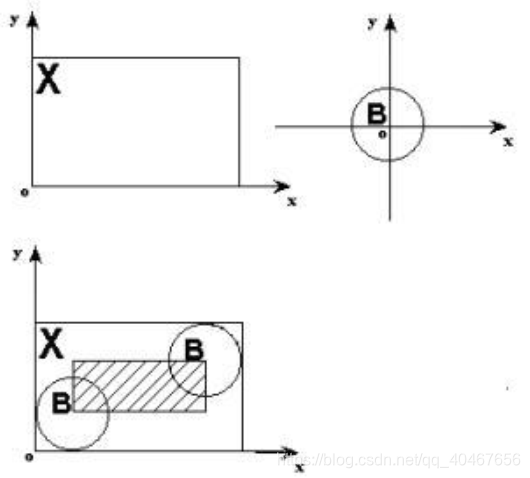

把结构元素B平移a后得到Ba，若Ba包含于X，我们记下这个a点，所有满足上述条件的a点组成的集合称作X被B腐蚀（Erosion）的结果。如下图所示：
在这里插入图片描述
其中X是被处理的对象，B是结构元素。对于任意一个在阴影部分的点a，Ba包含于X，所以X被B腐蚀的结果就是那个阴影部分。阴影部分在X的范围之内，且比X小，就像X被剥掉了一层似的。

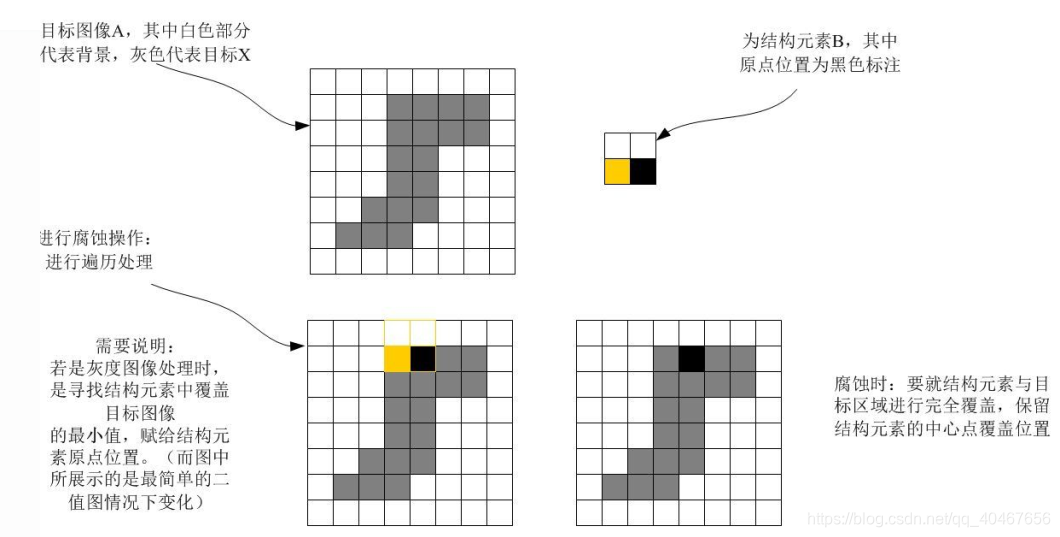

在这里插入图片描述
腐蚀后的结果如下图黑色部分所示：
在这里插入图片描述
相较于原来的灰色部分，仿佛变瘦了。

OpenCV中的函数为：

dst	= cv2.erode( src, kernel[, dst[, anchor[, iterations[, borderType[, borderValue]]]]] )

参数为：

  1. src：输入图像，可以是灰度图或彩色图。
  2. kernel：腐蚀操作的结构元素，默认为一个3×3的简单矩阵。
  3. anchor：锚点，默认为结构元素的中心。
  4. iterations：腐蚀次数，默认为1。

下面看个例子：

import cv2
import numpy as np
import matplotlib.pyplot as plt
img = cv2.imread('./image/morphology.png')
img = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)
kernel = np.ones((3, 3), np.uint8)
erosion = cv2.erode(img, kernel, iterations = 1)
plt.subplot(121), plt.imshow(img), plt.title('Original')
plt.xticks([]), plt.yticks([])
plt.subplot(122), plt.imshow(erosion), plt.title('erosion')
plt.xticks([]), plt.yticks([])
plt.show()

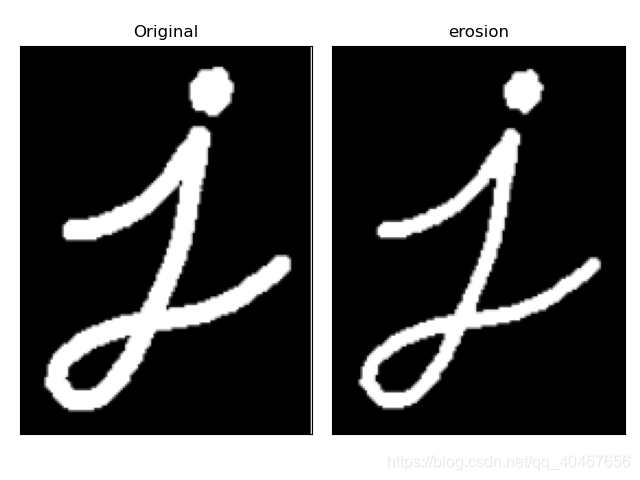

结果如下所示：
在这里插入图片描述

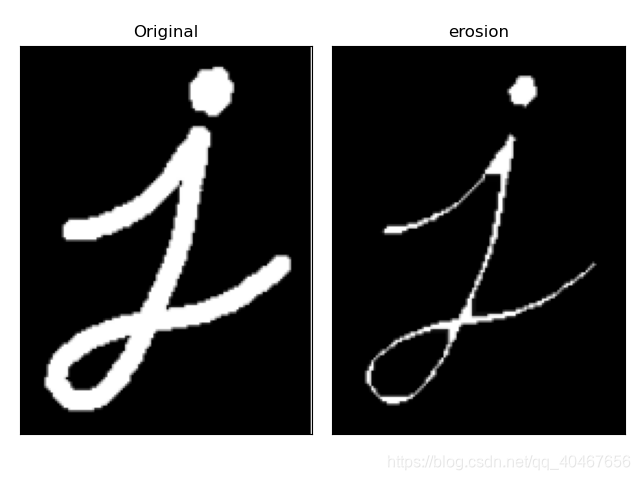

若将结构元素的尺寸扩大到7，结果为：
在这里插入图片描述
ps：在构造结构元素的时候，可以使用numpy，也可以使用OpenCV提供的函数cv2.getStructuringElement()

函数：

retval = cv2.getStructuringElement( shape, ksize[, anchor] )

参数：

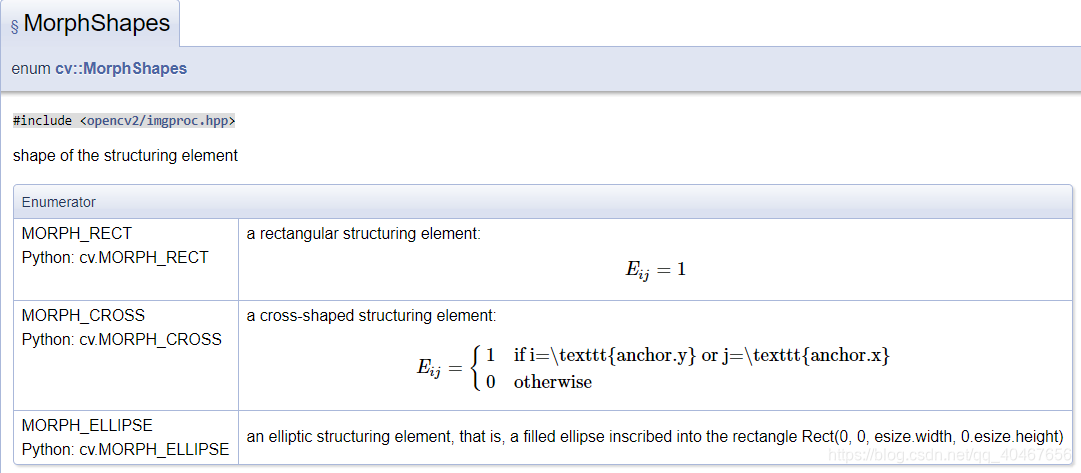

  1. shape：结构元素内部的结构，有三种，分别是矩形、十字形和椭圆形：在这里插入图片描述
  2. ksize：结构元素的尺寸。
  3. anchor：锚点位置，默认为中心位置。

看一下例子：

import numpy as np
import cv2kernel = np.ones((5, 5), np.uint8)
print(kernel)

[[1 1 1 1 1][1 1 1 1 1][1 1 1 1 1][1 1 1 1 1][1 1 1 1 1]]

kernel = cv2.getStructuringElement(cv2.MORPH_CROSS, (7,7))
print(kernel)

[[0 0 0 1 0 0 0][0 0 0 1 0 0 0][0 0 0 1 0 0 0][1 1 1 1 1 1 1][0 0 0 1 0 0 0][0 0 0 1 0 0 0][0 0 0 1 0 0 0]]

kernel = cv2.getStructuringElement(cv2.MORPH_ELLIPSE, (7,7))
print(kernel)

[[0 0 0 1 0 0 0][0 1 1 1 1 1 0][1 1 1 1 1 1 1][1 1 1 1 1 1 1][1 1 1 1 1 1 1][0 1 1 1 1 1 0][0 0 0 1 0 0 0]]

kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (7,7))
print(kernel)

[[1 1 1 1 1 1 1][1 1 1 1 1 1 1][1 1 1 1 1 1 1][1 1 1 1 1 1 1][1 1 1 1 1 1 1][1 1 1 1 1 1 1][1 1 1 1 1 1 1]]

我们可以用非矩形的结构元素来进行腐蚀操作：

#!/usr/bin/env python3
import cv2image = cv2.imread("./image/morphology.png")
gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
cv2.imshow("Gray Image", gray)kernel = cv2.getStructuringElement(cv2.MORPH_ELLIPSE, (7, 7))
eroded = cv2.erode(gray.copy(), kernel, 10)
# eroded = cv2.erode(gray.copy(), None, 10)cv2.imshow("Eroded Image", eroded)
cv2.waitKey(0)
cv2.destroyAllWindows()

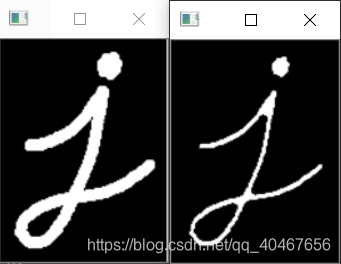

在这里插入图片描述
也是可以达到一定效果的，但是比矩形的那种腐蚀程度低一些些，因为毕竟结构元素里多了一些0。

4.1.2 图像膨胀

膨胀（dilation）可以看做是腐蚀的对偶运算，其定义是：把结构元素B平移后得到Ba，若Ba与X有交集，我们记下这个a点。所有满足上述条件的a点组成的集合称作X被B膨胀后的结果，如下图所示：

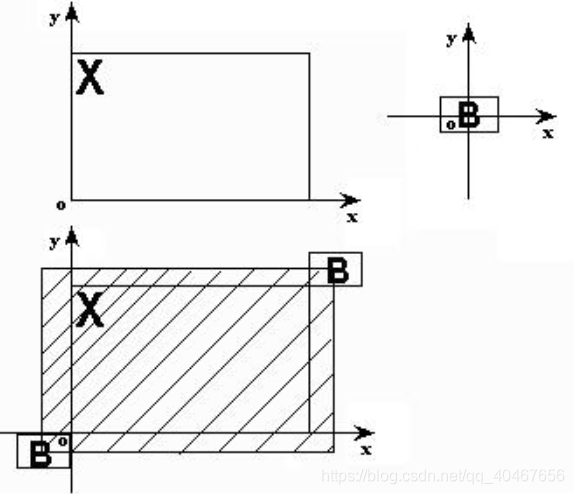

在这里插入图片描述
其中X是被处理的对象，B是结构元素，对于任意一个在阴影部分的点a，Ba与X有交集，所以X被B膨胀后的结果就是那个阴影部分，阴影部分包括X所有范围，就像是X膨胀了一圈似的。
在这里插入图片描述

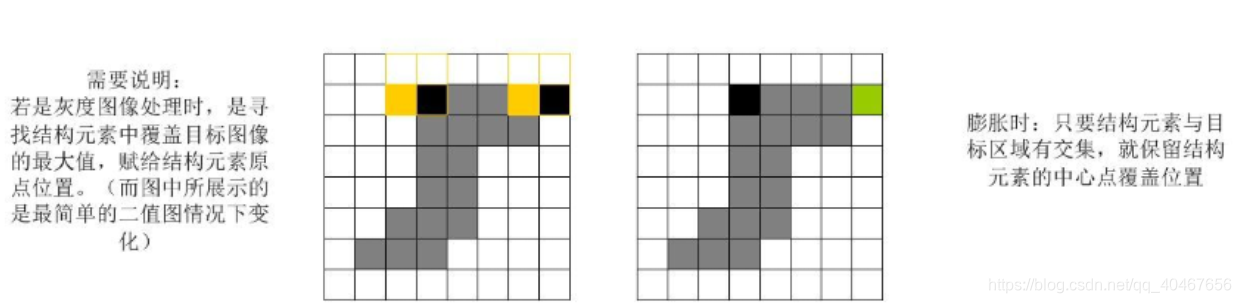

膨胀后的图像，其中绿色是膨胀多出来的部分：
在这里插入图片描述
在OpenCV中的函数为：

dst	= cv2.dilate( src, kernel[, dst[, anchor[, iterations[, borderType[, borderValue]]]]] )

参数：

  1. src：输入图像，可以是灰度图也可以是彩色图。
  2. kernel：膨胀运算的结构元素，默认为一个3×3的简单矩阵。
  3. anchor：同上。
  4. iterations：同上。

看个例子：

import cv2
import numpy as np
import matplotlib.pyplot as plt
img = cv2.imread('./image/morphology.png')
img = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)
#kernel = np.ones((3,),np.uint8)
kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (7,7))dilation = cv2.dilate(img,kernel,iterations = 1)
plt.subplot(121),plt.imshow(img),plt.title('origin')
plt.xticks([]), plt.yticks([])
plt.subplot(122),plt.imshow(dilation),plt.title('dilation')
plt.xticks([]), plt.yticks([])
plt.show()

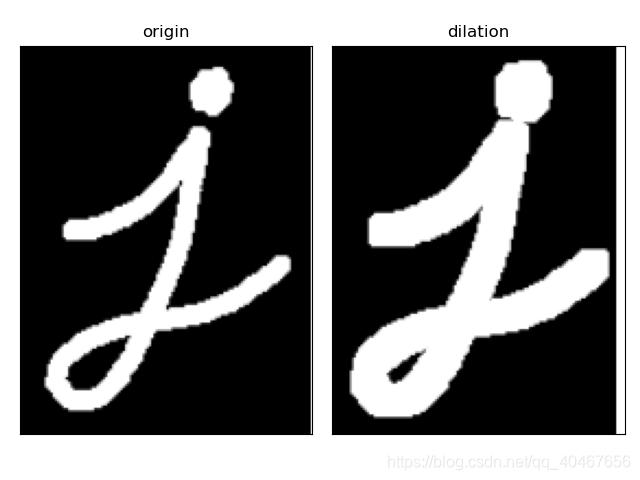

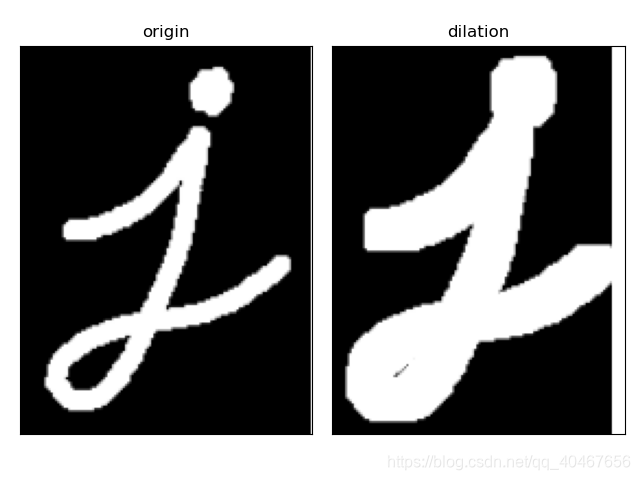

结果为：
在这里插入图片描述
若将运算元素尺寸扩大一点，扩大为11：
在这里插入图片描述
原本断开的地方或小孔都被填上了。

4.2 开运算与闭运算

4.2.1 开运算

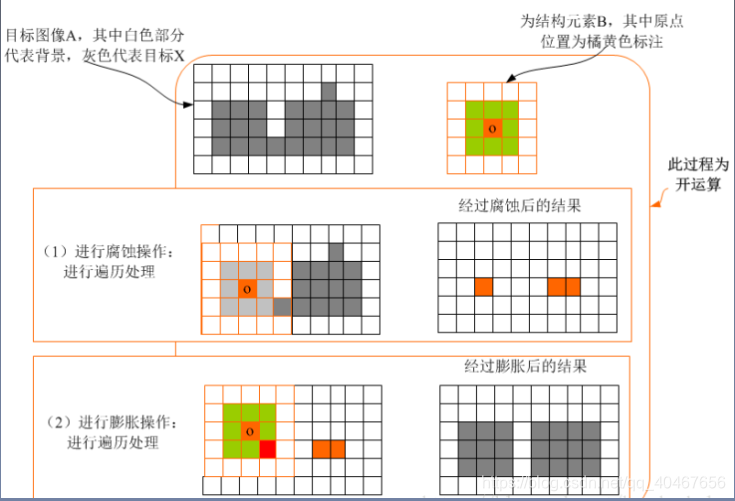

开运算 = 先腐蚀运算，再膨胀运算，看上去把细微连在一起的两块目标分开了，开运算的效果图如下所示：
在这里插入图片描述
开运算对一些细微的小点，小块，细条等部分是可以消去的，因为先腐蚀消去它们，导致它们消失了无法再通过膨胀变回来，而一些比较大的块通过腐蚀操作只是会变瘦一点，不会被完全抹去，所以可以通过膨胀运算变回来，那么总的效果就是开运算去除了这些孤立的小点，细长的小条。

开运算总结：

  1. 开运算能够去除孤立的小点，毛刺和小条，而总的位置和形状不变。
  2. 开运算是一个基于几何运算的滤波器。
  3. 结构元素大小的不同将导致滤波效果的不同。
  4. 不同的结构元素的选择导致了不同的分割，即提取出不同的特征。

开运算和闭运算都用如下函数来表示，这个函数是OpenCV中图像形态学变化的通用函数：

dst	= cv2.morphologyEx( src, op, kernel[, dst[, anchor[, iterations[, borderType[, borderValue]]]]] )

参数如下所示：

  1. src：输入图像，灰度图或彩色图均可。

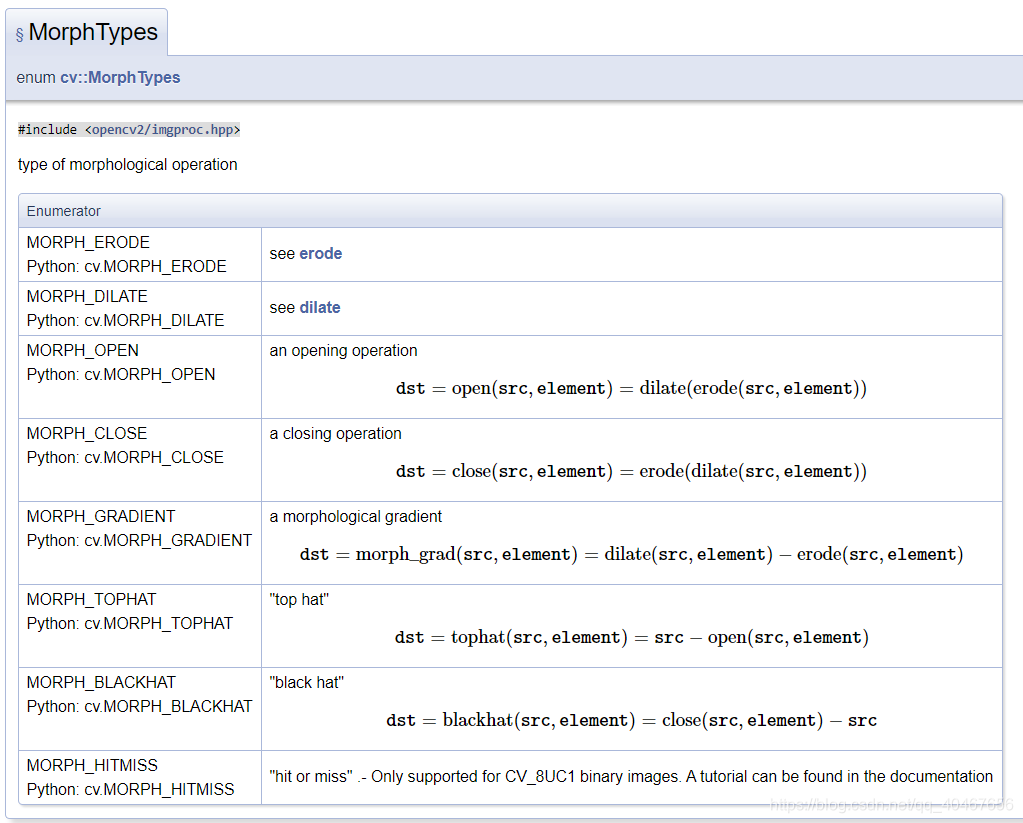

  2. op：形态学操作的类型，包括腐蚀、运算、开运算以及后面要提及的闭运算、形态学梯度、顶帽、黑帽等类型。在这里插入图片描述
  3. kernel：结构元素，可以使用cv2.getStructuringElement函数来定义。
  4. anchor：锚点位置，一般都用中心位置。
  5. iterations：腐蚀或膨胀的次数。

下面看个例子：

import cv2
import numpy as np
import matplotlib.pyplot as plt
img = cv2.imread('./image/open.png')
img = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)
#kernel = np.ones((5,5),np.uint8)
kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (3, 3))
opening = cv2.morphologyEx(img, cv2.MORPH_OPEN, kernel)
plt.subplot(121), plt.imshow(img), plt.title('Original')
plt.xticks([]), plt.yticks([])
plt.subplot(122), plt.imshow(opening), plt.title('opening')
plt.xticks([]), plt.yticks([])
plt.show()

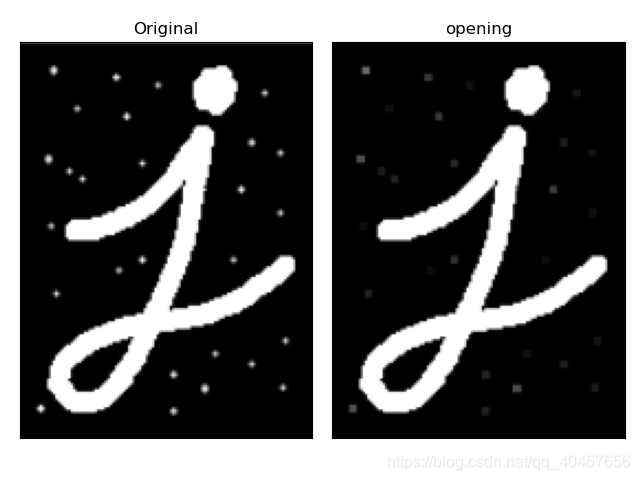

结果如下所示：
在这里插入图片描述

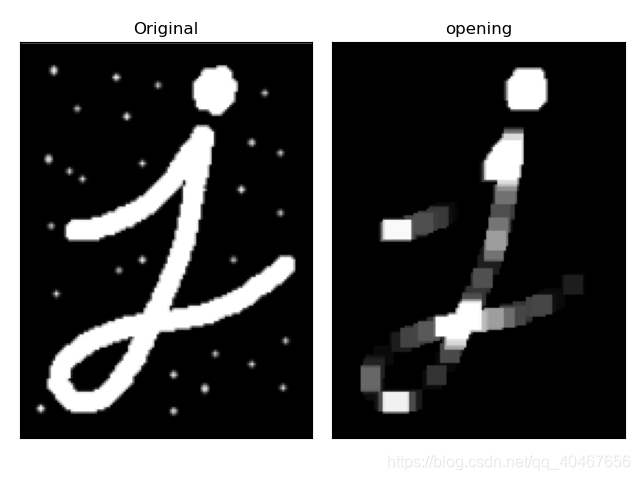

一些细小的点被去除了很多，但是开运算的结构元素的尺寸很重要，太小可能去除效果不好，太大可能会得到不想要的结果，如将3改为9，结果将变为：
在这里插入图片描述
所以调节这个参数还是很关键的。

4.2.2 闭运算

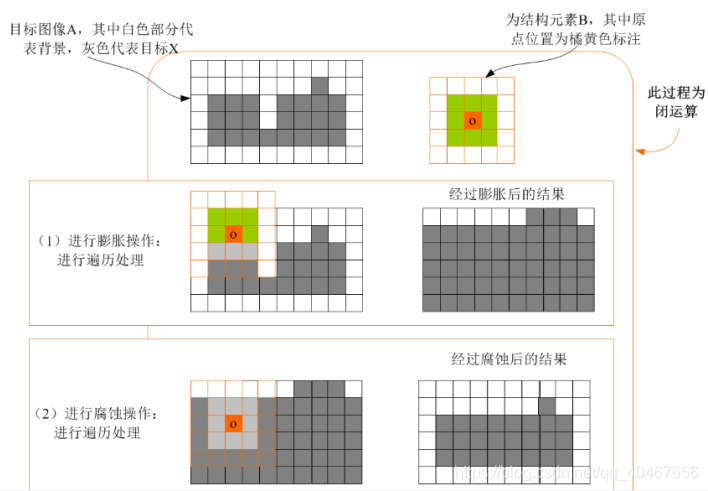

闭运算 = 先膨胀运算，再腐蚀运算，看上去将两个细微连接的图块封闭在一起，闭运算的效果图如下图所示：
在这里插入图片描述
闭运算总结：

  1. 闭运算能够填平小孔，弥合小缝隙，而总的位置和形状不变。
  2. 闭运算是通过填充图像的凹角来滤波图像的。
  3. 结构元素大小的不同将导致滤波效果的不同。
  4. 不同结构元素的选择导致了不同的分割。

看个例子：

import cv2 as cv
import numpy as np
import matplotlib.pyplot as plt
img = cv.imread('./image/close.png')
img = cv.cvtColor(img,cv.COLOR_BGR2RGB)
# kernel = np.ones((5,5),np.uint8)
kernel = np.ones((7, 7), np.uint8)
closing = cv.morphologyEx(img, cv.MORPH_CLOSE, kernel)
plt.subplot(121), plt.imshow(img), plt.title('Original')
plt.xticks([]), plt.yticks([])
plt.subplot(122), plt.imshow(closing), plt.title('closing')
plt.xticks([]), plt.yticks([])
plt.show()

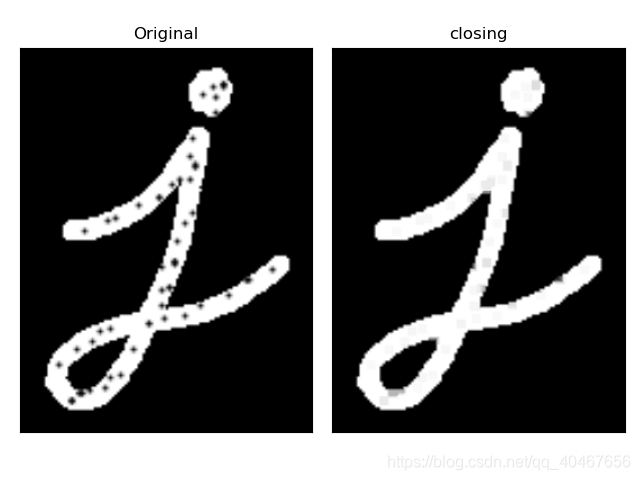

结果如下所示：
在这里插入图片描述

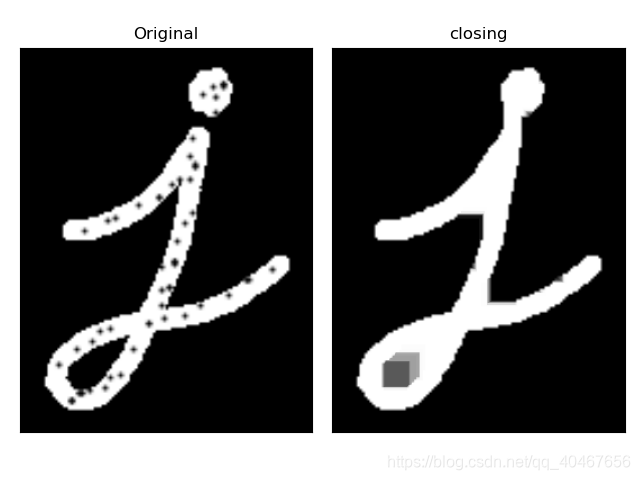

一些小孔被填满了。若把尺寸从7改为21，结果为：
在这里插入图片描述
就有点过了，把不需要连接和填补的地方也给连接、填补了，所以要合理选择参数。

4.3 形态学梯度（Gradient）

  1. 基础梯度：基础梯度是用膨胀后的图像减去腐蚀后的图像得到的差值图像，也是OpenCV中支持的计算形态学梯度的方法，而此方法得到梯度又称为基本梯度。
  2. 内部梯度：是用原图减去腐蚀之后的图像得到的差值图像。
  3. 外部梯度：图形膨胀后再减去原来图像得到的差值图像。

用cv2.morphologyEx函数可以实现基础梯度操作，看下面这个例子：

import cv2 as cv
import numpy as np
import matplotlib.pyplot as plt
img = cv.imread('./image/morphology.png')
img = cv.cvtColor(img, cv.COLOR_BGR2RGB)
kernel = np.ones((3, 3), np.uint8)
gradient = cv.morphologyEx(img, cv.MORPH_GRADIENT, kernel)
plt.subplot(121), plt.imshow(img), plt.title('Original')
plt.xticks([]), plt.yticks([])
plt.subplot(122), plt.imshow(gradient), plt.title('gradient')
plt.xticks([]), plt.yticks([])
plt.show()

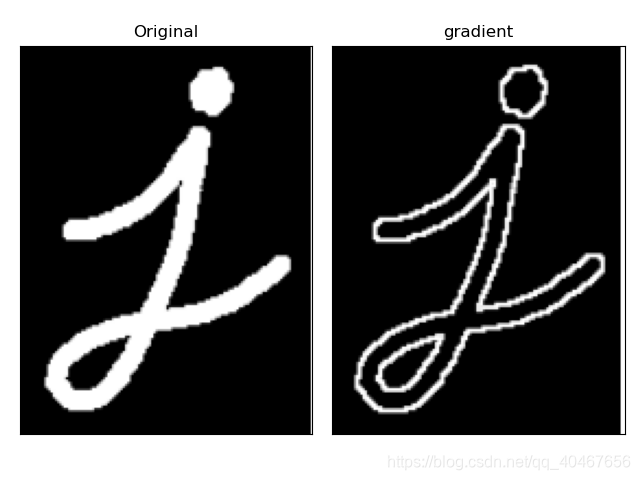

结果如下所示：
在这里插入图片描述

4.4顶帽和黑帽

  • 顶帽（Top Hat）：原图像与开运算图的差值，突出原图像中比周围亮的区域。
  • 黑帽（Black Hat）：闭运算图与原图的差值，突出原图中比周围暗的区域。

看两个例子：

顶帽：

import cv2 as cv
import numpy as np
import matplotlib.pyplot as plt
img = cv.imread('./image/morphology.png')
img = cv.cvtColor(img, cv.COLOR_BGR2RGB)
kernel = np.ones((9, 9), np.uint8)
tophat = cv.morphologyEx(img, cv.MORPH_TOPHAT, kernel)
plt.subplot(121), plt.imshow(img), plt.title('Original')
plt.xticks([]), plt.yticks([])
plt.subplot(122), plt.imshow(tophat), plt.title('tophat')
plt.xticks([]), plt.yticks([])
plt.show()

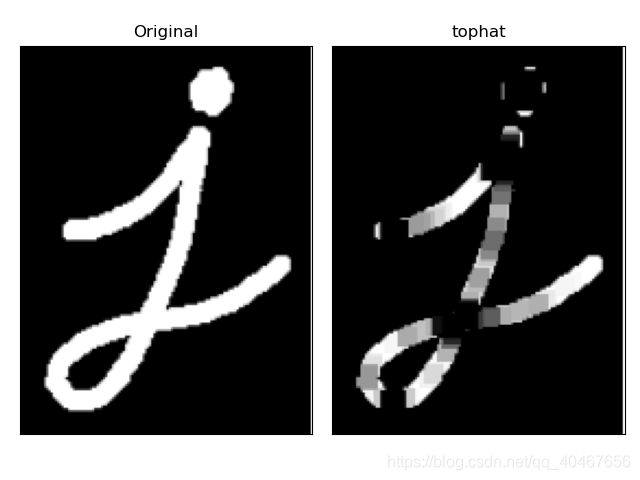

结果为：
在这里插入图片描述

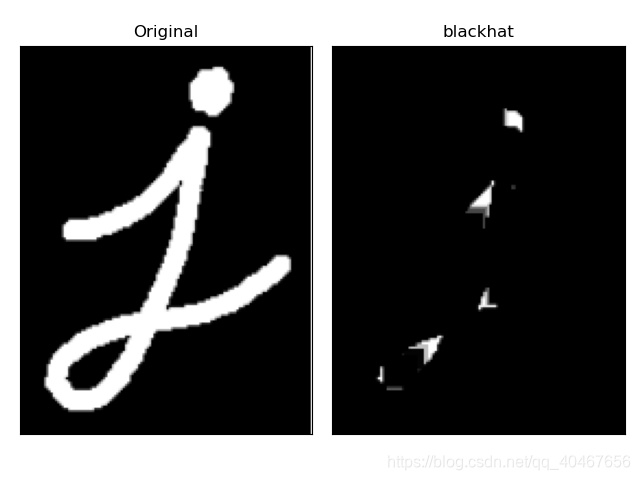

黑帽：

import cv2 as cv
import numpy as np
import matplotlib.pyplot as plt
img = cv.imread('./image/morphology.png')
img = cv.cvtColor(img, cv.COLOR_BGR2RGB)
kernel = np.ones((9, 9), np.uint8)
tophat = cv.morphologyEx(img, cv.MORPH_BLACKHAT, kernel)
plt.subplot(121), plt.imshow(img), plt.title('Original')
plt.xticks([]), plt.yticks([])
plt.subplot(122), plt.imshow(tophat), plt.title('blackhat')
plt.xticks([]), plt.yticks([])
plt.show()

在这里插入图片描述
图像处理之图像基本操作的笔记就暂时到这里，后面将学习传统方法进行图像分割，包括阈值分割、边缘检测算法、连通域分析以及一些其他区域生长算法。
